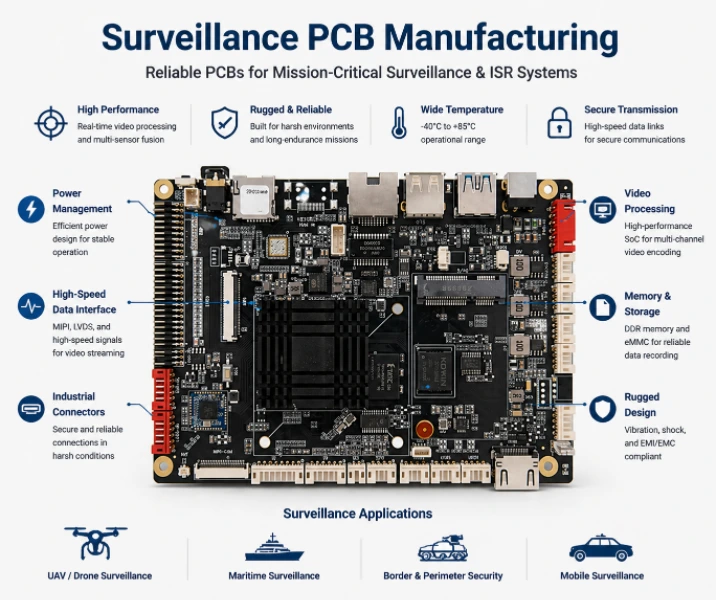

Eine PTZ-Kamera-PCB verbindet Bildsensor und ISP, Video-SoC, Speicher, Ethernet und PoE mit Schwenk-, Neige-, Zoom- und Fokusmotoren. Anders als bei einer feststehenden IP-Kamera muss die Elektronik gleichzeitig hochauflösende Videodaten verarbeiten, bewegte Baugruppen versorgen, Positionen reproduzierbar anfahren und in einem kompakten, häufig abgedichteten Gehäuse Wärme abführen.
Die Qualität einer PTZ-Kamera lässt sich deshalb nicht aus Auflösung oder optischem Zoom allein ableiten. Käufer und Entwickler müssen Bildqualität bei Bewegung, Anfahrstrom, Positioniergenauigkeit, Kabel- oder Schleifringkonzept, Netzwerkkompatibilität, Updatefähigkeit, Außentemperatur, Kondensation und den vollständigen Abnahmetest zusammen betrachten.
Dieser Leitfaden erklärt, welche Anforderungen vor dem Layout geklärt werden sollten, wie MIPI-, DDR-, Ethernet- und Motorpfade voneinander getrennt werden, wo typische Fertigungsfehler entstehen und welche Daten ein PCB- oder PCBA-Lieferant für ein belastbares Angebot benötigt.
Inhalt
- Was ist eine PTZ-Kamera-PCB?
- Welche Anforderungen müssen vor dem PCB-Design feststehen?
- Wie wird eine PTZ-Kamera elektronisch aufgeteilt?
- Wie werden Bildsensor, MIPI und Speicher sicher geroutet?
- Wie wird PoE für Motor, Heizung und Video ausgelegt?
- Wie werden Schwenk-, Neige-, Zoom- und Fokusmotoren gesteuert?
- Wann sind FPC oder Starrflex-Leiterplatten sinnvoll?
- Wie wird die Wärme in einem PTZ-Gehäuse abgeführt?
- Wie werden Outdoor-Schutz und Kondensation geplant?
- Wie werden EMV, ESD und Überspannung beherrscht?
- Welche Video-, Netzwerk- und ONVIF-Funktionen sind relevant?
- Welche Hardware unterstützt Cybersecurity und Datenschutz?
- Welche DFM- und PCBA-Risiken sind typisch?
- Wie sieht ein vollständiger PTZ-Prüfplan aus?
- Welche Fehlerbilder treten bei PTZ-Kameras häufig auf?
- Was bestimmen Kosten und Lieferzeit?
- Welche Daten gehören in eine PTZ-Kamera-RFQ?
- Welche Leistungen kann HILPCB anbieten?
Was ist eine PTZ-Kamera-PCB?
PTZ steht für Pan, Tilt und Zoom, also Schwenken, Neigen und Zoomen. Eine PTZ-Kamera-PCB ist die Leiterplatte oder Baugruppe, die Bildaufnahme, Videobearbeitung, Netzwerk, Stromversorgung und Bewegungssteuerung der Kamera trägt. In kompakten Produkten können alle Funktionen auf einer Hauptplatine sitzen; robuste oder leistungsstarke Modelle verwenden mehrere Baugruppen.
Welche Platinen enthält eine PTZ-Kamera typischerweise?
- Sensorplatine mit CMOS-Bildsensor, Takt, Spannungsreferenzen und gegebenenfalls ISP;
- Hauptplatine mit Video-SoC, DDR-Speicher, Flash, Ethernet-PHY und Sicherheitsbausteinen;
- PoE- und Stromversorgungsplatine mit Eingangsschutz und DC/DC-Wandlern;
- Motorsteuerung für Schwenk-, Neige-, Zoom-, Fokus- und gegebenenfalls Irisantrieb;
- IR-Beleuchtungs- oder Zusatzlichtplatine;
- Schnittstellenplatine für Audio, Alarm-I/O, Speicherkarte oder Service;
- FPC-, Starrflex- oder Schleifringanbindung zwischen festem und bewegtem Kamerateil.
Warum ist eine PTZ-Leiterplatte anspruchsvoller als eine feste Kamera-PCB?
Bewegung erzeugt zusätzliche Lastsprünge, Vibration, Kabelbiegung und Positionsfehler. Motoren, Treiber und Heizung können den empfindlichen Bildsensor, Mikrofonpfade oder Taktversorgung stören. Gleichzeitig begrenzen Gehäuse, Optik und Schwenkmechanik die verfügbare Platinenfläche und Kühlung.
Eine robuste Lösung entsteht daher nicht durch pauschal mehr Lagen oder dickes Kupfer, sondern durch klare Funktionszonen, definierte Rückstromwege, realistische Betriebsprofile und eine Prüfkette vom Bare Board bis zur vollständig montierten Kamera.
Welche Verantwortung hat der PCB-/PCBA-Lieferant?
Der Lieferant kann Stack-up, DFM, Leiterplattenfertigung, Bestückung, Inspektion und vereinbarte elektrische Tests liefern. Er kann jedoch nicht aus Gerber und BOM allein die optische Zoomqualität, Nachführleistung, ONVIF-Konformität, Schutzart, Cybersecurity oder DSGVO-Konformität des Gesamtprodukts garantieren.
Diese Eigenschaften hängen zusätzlich von Optik, Mechanik, Gehäuse, Firmware, VMS-Integration, Produktionsschlüsseln, Updateprozess und Betriebskonzept ab. Die Verantwortungsgrenze gehört in Spezifikation und Angebot.
Welche Anforderungen müssen vor dem PCB-Design feststehen?
Welche Bild- und Optikdaten werden benötigt?
- Sensor und aktive Auflösung;
- Bildrate je Auflösung und Betriebsmodus;
- MIPI-CSI-2-, LVDS- oder proprietäre Sensorschnittstelle;
- Anzahl der Datenlanes und PHY-Variante;
- ISP- und SoC-Typ sowie Speicherarchitektur;
- optischer Zoombereich, Fokus- und Irisantrieb;
- WDR-, Low-Light-, IR- und Tag/Nacht-Anforderungen;
- Encoderprofile, parallele Videostreams und Zielbitrate;
- zulässige Start-, Zoom- und Fokuszeit;
- Bildstabilisierung und Kalibrierverfahren.
„4K“ beschreibt nur eine Auflösung. Für das Board sind zusätzlich Bildrate, Pixelformat, Bitbreite, Lane-Konfiguration, Takt, interne Verarbeitung und Codec-Last erforderlich. Eine 4K-Kamera mit mehreren Analysestreams kann höhere Speicher- und Wärmebelastung erzeugen als ein nominell höher auflösender Sensor mit geringer Bildrate.
Welche Bewegungsdaten werden benötigt?
- Schwenk- und Neigebereich;
- maximale Geschwindigkeit und Beschleunigung;
- Drehmoment über Temperatur und Einbaulage;
- Motortyp, Phasenstrom und Mikroschrittbetrieb;
- Encoder- oder Hall-Sensor-Auflösung;
- Home-, Endlagen- und Blockiererkennung;
- Preset-Genauigkeit und Wiederholbarkeit;
- Kabelschlaufe, Schleifring oder begrenzter Drehwinkel;
- Zoom-/Fokusfahrweg, Spiel und Kalibrierpunkte;
- Verhalten bei Netzausfall, Vereisung oder mechanischer Blockade.
Der höchste Motorstrom tritt nicht zwingend im normalen Schwenkbetrieb auf. Anfahren, Richtungswechsel, Blockade, Kälte, Gegenwind oder vereiste Mechanik können das Power- und Thermikbudget bestimmen.
Welche Plattform- und Umweltdaten werden benötigt?
- Versorgung über IEEE-PoE-Typ oder separate DC/AC-Einspeisung;
- Kabellänge, Switch-Budget und zulässiger Spannungsabfall;
- Innen- oder Außenbetrieb;
- Betriebs-, Start- und Lagertemperatur;
- Feuchte, Kondensation, Salz, UV, Regen und Staub;
- gewünschte Gehäuse-Schutzart und Stoßfestigkeit;
- Heizung, Lüfter, Wischer, IR-Strahler oder Scheinwerfer;
- Montage an Mast, Wand, Fahrzeug oder vibrationsbelasteter Struktur;
- EMV-, ESD-, Surge- und Sicherheitsanforderungen;
- Wartungs-, Update- und Lebensdauerziel.
Wie wird eine PTZ-Kamera elektronisch aufgeteilt?
Welche Funktionszonen sollten getrennt bewertet werden?
| Zone | Typische Bauteile | Hauptrisiken |
|---|---|---|
| Bildsensor | CMOS-Sensor, Takt, LDO, Filter | Rauschen, Taktjitter, Wärmegradient, optische Ausrichtung |
| Videoverarbeitung | ISP/SoC, DDR, Flash, NPU | SI/PI, Verlustleistung, BGA-Escape, Firmware |
| Netzwerk | Ethernet-PHY, Magnetics, RJ45/Stecker | Impedanz, Gleichtakt, Isolation, ESD/Surge |
| PoE/Power | PD-Controller, Gleichrichter, DC/DC | Einschaltstrom, Isolation, Ripple, Wärme |
| Motorik | Treiber, Strommessung, Encoder, Sensoren | Lastsprung, EMI, Überstrom, Positionierfehler |
| Zusatzfunktionen | IR, Heizung, Audio, Alarm-I/O, Speicher | Spitzenleistung, Analogstörung, Außenanschlüsse |
| Sicherheit | Secure Element/TPM, Debug, Schlüssel | Provisionierung, unbefugter Zugriff, Wiederherstellung |
Wann ist eine Einplatinenlösung sinnvoll?
Eine Hauptplatine reduziert Steckverbinder, Kabel und Montageaufwand. Sie eignet sich, wenn Baugröße, Kühlung und Routing alle Funktionen mit ausreichender Trennung zulassen. Das Risiko liegt in gegenseitiger Störung, komplexer Reparatur und einer großen, teuren PCB mit niedrigerer Panelausnutzung.
Wann sind mehrere Baugruppen besser?
Eine separate Sensorplatine verkürzt den MIPI-Pfad und hält Motor- sowie PoE-Störungen vom Sensor fern. Eine eigene Motor- oder Power-Platine kann Wärme und hohe Ströme entkoppeln. Modularität erleichtert Varianten und Service, bringt aber Steckverbinder, Kabel, zusätzliche Übergänge und Toleranzen mit.
Die Entscheidung sollte aus Signal-, Wärme-, Mechanik- und Prüfgrenzen folgen. Jede Baugruppe braucht eine definierte Schnittstelle und einen eigenständigen Abnahmetest.
Wie werden Bildsensor, MIPI und Speicher sicher geroutet?
Was ist bei MIPI CSI-2 zu beachten?
MIPI CSI-2 transportiert Bilddaten vom Sensor zum ISP oder SoC und nutzt je nach Implementierung D-PHY oder C-PHY. Lane-Anzahl, Datenrate, Leitungstopologie, Zielimpedanz, Skew, zulässige Via-Anzahl und Testzugang müssen aus den Bauteil- und MIPI-Vorgaben der konkreten Schnittstelle übernommen werden.
Eine pauschale Forderung nach 90 oder 100 Ohm ist nicht ausreichend. Der vollständige Pfad aus Sensor-Package, Leiterbahn, FPC, Steckverbinder und Empfänger muss zur PHY-Variante passen. Kurze, kontinuierlich referenzierte Pfade sind meist wirkungsvoller als unnötig enges Längenmatching.
Wie werden MIPI-Paare auf der Leiterplatte geführt?
- kontinuierliche Referenzebene ohne Splits;
- konstante Geometrie und Paarabstand;
- geringe Stublänge und nur notwendige Vias;
- saubere Rückstromanbindung bei Lagenwechsel;
- Abstand zu Motorphasen, DC/DC-Schaltknoten und Quarzoszillatoren;
- abgestimmter FPC-/Steckverbinderübergang;
- keine unkontrollierten Testpads im kritischen Pfad;
- lokale Entkopplung und rauscharme Sensorspannungen.
Für anspruchsvolle Digitalschnittstellen kommen High-Speed-Leiterplatten und bei hoher BGA-Dichte HDI-Leiterplatten infrage. Die Fertigungsoption folgt dem realen Pin-Escape und Kanalbudget, nicht dem Produktnamen.
Welche Regeln gelten für DDR-Speicher?
DDR4, DDR5 oder LPDDR benötigen topologiespezifisches Routing, abgestimmte Daten- und Strobe-Gruppen, kontrollierte Impedanz, geeignete Referenzflächen und eine belastbare PDN. Die Grenzwerte stammen aus dem SoC-/Speicher-Design-Guide und der gewählten Datenrate.
Die kompakte PTZ-Mechanik darf nicht dazu führen, dass DDR über Ebenenspalte, nahe am Motorstecker oder unter einem stark störenden DC/DC-Wandler geführt wird. Simulation und Layoutreview sollten den tatsächlichen Stack-up und Package-Modelle verwenden.
Wie werden Ethernet und MIPI voneinander entkoppelt?
Ethernet-PHY, Magnetics und äußerer Netzwerkanschluss gehören in eine klar definierte Zone. MDI-Leitungen werden symmetrisch, mit kontrollierter Impedanz und entsprechend den PHY-/Magnetics-Vorgaben geroutet. Gleichtaktrückwege, Schirmanschluss und Schutzbauteile werden mit Gehäuse und Massekonzept abgestimmt.
MIPI- und DDR-Pfade sollten nicht parallel zu MDI, Motorphasen oder PoE-Schaltknoten verlaufen. Zusätzlicher Abstand hilft nur, wenn Rückstromwege und Kopplungsflächen ebenfalls verstanden sind.
Wie wird PoE für Motor, Heizung und Video ausgelegt?
Power over Ethernet versorgt die Kamera und überträgt Daten über dasselbe strukturierte Kabel. IEEE 802.3 unterscheidet mehrere PoE-Generationen und Leistungsklassen. Für die Kamera zählt nicht nur die Nennleistung des Switchports, sondern die nach Kabelverlust, Klassifizierung, Wandlung und Temperatur am Verbraucher verfügbare Leistung.
Welche Lasten gehören in das PoE-Budget?
- Video-SoC, DDR, Flash und Peripherie;
- Bildsensor, ISP, Takt und Analogversorgung;
- Ethernet-PHY und PoE-PD-Stufe;
- Schwenk-, Neige-, Zoom-, Fokus- und Irisantriebe;
- IR-LEDs, sichtbares Zusatzlicht oder Laser nach Produktkonzept;
- Heizung, Lüfter, Wischer und Enteisung;
- Audio, Alarm-I/O, Speicherkarte und USB-Service;
- Anlauf-, Blockier- und gleichzeitige Spitzenlasten;
- Wandlungsverluste und Alterungs-/Temperaturreserve.
Ein Datenblattwert wie „maximale Leistungsaufnahme“ muss den ungünstigsten realen Betriebsfall abbilden. Drehen, Zoomen, IR-Beleuchtung und Heizung können gleichzeitig aktiv werden. Wird nur der stationäre Videobetrieb betrachtet, drohen Neustarts oder verlorene Presets genau im kritischen Ereignis.
Wie wird die PoE-Eingangsstufe geschützt?
PD-Controller, Brückengleichrichter oder idealer Gleichrichter, Transformator/Magnetics, TVS, Gleichtaktdrossel, Sicherung und DC/DC-Wandler werden nach PoE-Typ, Isolation, Surge-Level und Sicherheitskonzept gewählt. Kriech- und Luftstrecken sowie die Trennung zwischen MDI, Gehäuseschirm, primärer PoE-Seite und Sekundärversorgung müssen im Stack-up und Layout klar sein.
Die TVS-Auswahl braucht eine abgestimmte Kombination aus Klemmspannung, Pulsfestigkeit, Kapazität und nachgelagertem Bauteilgrenzwert. Ein zu kapazitiver Schutz kann die Datenstrecke verschlechtern; eine zu hohe Klemmspannung schützt den PD-Controller nicht ausreichend.
Wie werden Motorlasten von Sensor und SoC entkoppelt?
Motorversorgungsschienen erhalten eigene Strompfade, Pufferkapazität, Strommessung und lokale Freilauf-/Snubber-Strukturen gemäß Treibertopologie. Die empfindlichen Sensor-, PLL- und Analogversorgungen benötigen separate Filterung und definierte Rückführung.
Eine gemeinsame Eingangsspannung bedeutet nicht, dass alle Verbraucher dieselbe ungefilterte Versorgung nutzen sollten. Gleichzeitig darf eine willkürliche Massetrennung keine großen Rückstromschleifen erzeugen. Entscheidend ist, wo Motorstrom schließt und wie Spannungsabfälle an gemeinsamen Impedanzen vermieden werden.
Was muss beim Einschalten geprüft werden?
- PoE-Detection und Classification;
- Inrush und Hot-Plug-Verhalten;
- Startreihenfolge der Rails;
- Reset, Brownout und Watchdog;
- Motor- und Heizungsfreigabe erst nach stabiler Versorgung;
- Verhalten bei langem Kabel und schwachem PSE-Budget;
- Neustart nach kurzer Unterspannung;
- Speicherung oder Wiederherstellung der letzten Position;
- sichere Abschaltung bei Überstrom und Übertemperatur.
Wie werden Schwenk-, Neige-, Zoom- und Fokusmotoren gesteuert?
Welcher Motortyp eignet sich für PTZ?
Schritt-, BLDC- und DC-Motoren können je nach Größe, Geschwindigkeit, Geräusch, Kosten und Regelung eingesetzt werden. Schrittmotoren ermöglichen eine einfache Positionssteuerung, können aber Resonanz, hörbares Geräusch und hohe Halteströme erzeugen. BLDC- oder DC-Servolösungen benötigen Rückführung, bieten dafür andere Dynamik- und Effizienzvorteile.
Der PCB-Entwurf folgt dem konkreten Motor: Phasenspannung, Spitzenstrom, Bremsenergie, PWM-Frequenz, Sensorik und Fehlerfälle bestimmen Treiber, Kupfer, Filter und Thermik.
Wie wird eine reproduzierbare Preset-Position erreicht?
Eine Preset-Position hängt nicht nur von der Motorauflösung ab. Getriebespiel, Riemen, Lager, Elastizität, Encoderposition, Home-Sensor, Temperatur und Regelalgorithmus beeinflussen die Wiederholbarkeit. Die Firmware benötigt eine definierte Homing- und Fehlerstrategie; die PCB muss Sensoren störfest erfassen und Zeitbezug sowie Versorgung stabil halten.
Ein reiner Laborwert ohne Kamerakopf, Zoomstufe und Temperatur ist kein belastbarer Preset-Nachweis.
Wie werden Blockade und Endanschlag erkannt?
Mögliche Verfahren sind Strommessung, Encoderabweichung, Hall-Sensoren, Endschalter, Back-EMF oder modellbasierte Erkennung. Die Schwellen müssen Anlauf, Kälte und reale Reibung von einer Blockade unterscheiden. Zu frühes Abschalten verhindert Bewegung; zu spätes Abschalten belastet Motor, Treiber, Getriebe und Kabel.
Welche Layoutregeln gelten für Motortreiber?
- kleine Hochstrom- und Freilaufschleifen;
- kurze Gate-/Phasenpfade nach Treiber-Referenzlayout;
- Kelvin-Anbindung für Strommessung, falls vorgesehen;
- ausreichend dimensionierte Kupferflächen und thermische Vias;
- Abstand zu Sensor-, Audio-, MIPI- und Clock-Bereichen;
- Filterung von Encoder- und Endlagensignalen;
- geeignete Steckverbinder und Zugentlastung;
- Testpunkte für Strom, Phase, Fault und Sensorik.
Wann sind FPC oder Starrflex-Leiterplatten sinnvoll?
FPC und Starrflex können Video, Versorgung und Steuerung durch bewegte oder enge Kamerabereiche führen. Eine Starrflex-Leiterplatte reduziert Steckverbindungen und ermöglicht definierte Biegeradien, ist aber kein automatischer Nachweis für unbegrenzte Drehbewegung.
Welche Angaben braucht eine dynamische Flexverbindung?
- ein- oder mehrmalige Montagebiegung versus dauernde dynamische Biegung;
- Biegeradius, Biegewinkel und Bewegungsfrequenz;
- erwartete Zyklenzahl und Temperatur;
- Kupfertyp, Dicke, Lagenzahl und Leiterorientierung;
- Lage neutraler Achse und Stiffener;
- zulässige Torsion und Zugbelastung;
- Kabelschlaufe, Führung und Kollisionsraum;
- Testprofil mit elektrischer Überwachung.
Eine Aussage wie „hält Millionen Zyklen“ ist ohne diese Randbedingungen wertlos. Die Zyklenzahl muss am seriennahen Aufbau mit realer Biegung, Temperatur und Strombelastung nachgewiesen werden.
Wann ist ein Schleifring erforderlich?
Bei unbegrenzter kontinuierlicher Drehung kann ein Schleifring oder eine andere rotierende Übertragung nötig sein. Er bringt Kontaktwiderstand, Rauschen, Lebensdauer, Datenbandbreite und Wartungsfragen mit. Alternativ kann die Mechanik den Drehwinkel begrenzen und eine geführte Kabelschlaufe verwenden.
Die Entscheidung betrifft PCB, Firmware und Mechanik gemeinsam. Das Board benötigt passende Filter, Treiber, Fehlerdiagnose und gegebenenfalls eine Schnittstelle zu einem optischen oder elektrischen Drehübertrager.
Wie werden FPC-Steckverbinder gegen Bewegung geschützt?
Steckverbinder benötigen Verriegelung, Zugentlastung und eine Montageposition außerhalb der dynamischen Biegezone. Stiffener, Kleber, Kontaktfinish und Einstecktiefe müssen zur FPC-Spezifikation passen. Ein elektrischer Test nach Montage sollte Bewegung und Zugzustand einschließen.
Wie wird die Wärme in einem PTZ-Gehäuse abgeführt?
Welche Bauteile erzeugen die meiste Wärme?
Video-SoC/NPU, DDR, PoE-Wandler, Motorendstufen, IR-Treiber, Heizung und gegebenenfalls Funkmodule bilden unterschiedliche thermische Zonen. Der ungünstigste Betriebsfall kann entweder heißer Sommerbetrieb mit hoher Rechenlast oder kalter Start mit Heizung und Motorbewegung sein.
Warum ist ein abgedichtetes Gehäuse thermisch kritisch?
Eine hohe IP-Schutzart begrenzt den Luftaustausch. Wärme wird überwiegend über Leiterplatte, Wärmeleitmaterial, Innenrahmen und Gehäuse abgeführt. Ein interner Lüfter verteilt Wärme, transportiert sie aber nicht automatisch aus einem geschlossenen Gehäuse.
Die Simulation braucht Verlustleistungen pro Betriebsmodus, Umgebungstemperatur, Sonnenlast, Montage, Material, Kontaktwiderstand und Gehäuseoberfläche. Die Temperatur der unbestückten Leiterplatte auf dem Labortisch ist kein Ersatz.
Wie werden Sensor und Optik thermisch geschützt?
Bildsensoren reagieren auf Temperatur unter anderem mit verändertem Dunkelstrom und Rauschen. Temperaturgradienten können Fokus, optische Ausrichtung und mechanische Toleranzen beeinflussen. Wärmepfade des SoC, PoE-Wandlers und Motors sollten deshalb nicht unkontrolliert durch Sensorhalter oder Objektivmodul laufen.
Thermische Vias, Kupferflächen, Wärmeverteiler und Wärmeleitpads werden nach Gehäusekontakt und Nacharbeitsanforderung ausgelegt. Hinweise zur Via-Anbindung bietet der Leitfaden für thermische Vias.
Welche Sensoren und Schutzfunktionen sind sinnvoll?
- SoC-Junction- oder Package-Telemetrie;
- Sensor nahe PoE- und Motorendstufe;
- Gehäuse- oder Umgebungssensor;
- Heizungs- und Lüfterregelung;
- abgestufte Leistungsreduzierung;
- Motorstrom- oder Geschwindigkeitsbegrenzung;
- Alarm und kontrollierter Neustart;
- Protokollierung des thermischen Ereignisses.
Wie werden Outdoor-Schutz und Kondensation geplant?
Bedeutet IP66, dass auch die Leiterplatte IP66 ist?
Nein. IEC 60529 klassifiziert den Schutz, den ein Gehäuse gegen Zugang, Fremdkörper und Wasser bietet. Die Schutzart wird am vollständigen Gehäuse mit Dichtungen, Kabelverschraubungen, Steckern, Membranen und Montagezustand geprüft. Eine einzelne PCB besitzt nicht automatisch die Schutzart der Kamera.
Was bedeutet IK-Schutz für die Elektronik?
Eine IK-Klasse beschreibt Stoßfestigkeit des Gehäuses. Sie garantiert nicht, dass schwere Bauteile, Objektiv, Steckverbinder oder Leiterplatte nach dem Stoß weiterhin innerhalb aller Funktionsgrenzen liegen. Mechanische Befestigung, Board-Warpage, Schrauben, Standoffs und Bauteilsicherung müssen zusätzlich bewertet werden.
Wie entsteht Kondensation in einer PTZ-Kamera?
Feuchte Luft kann beim Abkühlen den Taupunkt erreichen. Druckwechsel, Undichtigkeiten, nasse Montage, hygroskopische Materialien oder Serviceöffnung bringen Feuchtigkeit ins Gehäuse. Heizung allein verhindert das Problem nicht, wenn die Feuchte nicht kontrolliert wird.
Mögliche Maßnahmen sind geeignete Dichtung, Druckausgleichsmembran, trockene Montage, Desiccant nach Wartungskonzept, Drainage, hydrophobe Details, Temperatur-/Feuchtesensor und kontrollierte Heizlogik. Die Wirksamkeit muss im vollständigen Gehäuse geprüft werden.
Wann ist Schutzbeschichtung sinnvoll?
Conformal Coating kann gegen Feuchte, Kondensat und ionische Verunreinigung helfen. Es ersetzt keine Gehäusedichtung und kann Steckverbinder, Mikrofone, Drucksensoren, optische Flächen, Testpunkte oder abstimmbare RF-Strukturen beeinträchtigen. Maskierung, Material, Dicke, Aushärtung und Reparaturprozess müssen spezifiziert sein.
Sauberkeit vor der Beschichtung ist entscheidend. Eingeschlossene Rückstände können unter Feuchte weiterhin Leckströme und Korrosion fördern.
Wie werden EMV, ESD und Überspannung beherrscht?
Welche Störquellen existieren in der Kamera?
- Motor-PWM und Phasenstrom;
- PoE- und Point-of-Load-Wandler;
- SoC-, DDR- und MIPI-Takte;
- Ethernet-MDI und Gleichtaktströme;
- IR-LED- und Heizungsumschaltung;
- lange externe Alarm-, Audio- oder Versorgungskabel;
- ESD an Gehäuse, Stecker und Speicherkarte;
- Surge oder EFT über Netzwerk und Außenleitungen.
Wie wird ein funktionierendes Massekonzept aufgebaut?
Die Leiterplatte benötigt kontinuierliche Referenzebenen für Hochgeschwindigkeitspfade, kleine Schaltstromschleifen und definierte Übergänge zwischen Logikmasse, Chassis und Kabelschirm. Eine pauschale Sternmasse oder willkürlich getrennte Analog-/Digitalmasse löst das Problem nicht.
Schutzströme sollten möglichst am Eintrittspunkt zum Gehäuse oder zur vorgesehenen Referenz abgeleitet werden, ohne durch Sensor-, SoC- oder Encoder-Masse zu fließen. Gehäusekontakt, Schrauben und Beschichtung gehören zum EMV-Design.
Wie werden Außenanschlüsse geschützt?
Jeder externe Anschluss erhält einen eigenen Bedrohungs- und Funktionsfall: ESD, Surge, EFT, Fehlverdrahtung, Gleichtakt, Kabellänge und Bandbreite. TVS, Serienimpedanz, Filter, Isolation und Shield-Anbindung werden so gewählt, dass Schutz und Signalintegrität zusammenpassen.
Alarm-I/O, Audio und RS-485 benötigen andere Bauteile als Ethernet. Eine universelle TVS-Diode für alle Ports ist selten korrekt.
Welche Prüfungen sollten bereits am Prototyp erfolgen?
Pre-Compliance-Tests mit Motorbewegung, Zoom, IR, Heizung, maximaler Streamlast und langem PoE-Kabel zeigen Kopplungen, die im Leerlauf unsichtbar bleiben. Zusätzlich sollten ESD- und Transiententests an betriebsbereiten Geräten mit Log-, Video- und Positionsüberwachung erfolgen.
Welche Video-, Netzwerk- und ONVIF-Funktionen sind relevant?
Welche Codec-Funktionen gehören wirklich in die Spezifikation?
H.264 und H.265 sind bei IP-Video verbreitet. Ob AV1, mehrere Streams, Smart Codec, ROI oder dynamische Bitrate verfügbar sind, hängt vom SoC und Firmware-Stack ab. Die PCB kann die benötigte Rechen-, Speicher- und Netzwerkschnittstelle bereitstellen, implementiert den Codec aber nicht allein.
Bitrate ist szenenabhängig. Auflösung, Bildrate, Bewegung, Rauschen, GOP, Qualitätsziel, Analyse und Codecprofil beeinflussen Speicher und Netzwerk. Eine feste Tabelle mit „4K gleich X Mbit/s“ ist deshalb kein universeller Planungswert.
Was deckt ONVIF Profile T ab?
ONVIF Profile T ist für moderne IP-Videosysteme ausgelegt und umfasst unter anderem H.264/H.265-Streaming, Bildeinstellungen, Bewegungs- und Sabotageereignisse, Metadaten, PTZ-Konfiguration sowie weitere bedingte Funktionen wie digitale Ein-/Ausgänge oder bidirektionales Audio. Die konkrete Geräte-/Client-Konformität muss mit der ONVIF-Test- und Produktliste verifiziert werden.
Profile S deckt grundlegendes IP-Videostreaming und je nach unterstützten Funktionen unter anderem PTZ-Steuerung ab. Ein Ethernet-PHY oder ONVIF-fähiger SoC macht eine Baugruppe nicht automatisch zu einem konformen Produkt.
Welche PTZ-Funktionen müssen mit VMS oder NVR geprüft werden?
- Discovery, Authentifizierung und Zeitsynchronisation;
- Live- und Substream in den vorgesehenen Codecs;
- absolute, relative und kontinuierliche PTZ-Steuerung;
- Presets, Home-Position und Touren;
- Fokus, Zoom und gegebenenfalls Iris;
- Ereignisse, Metadaten und digitale I/O;
- Benutzerrollen und Zertifikate;
- Firmwareupdate und Wiederherstellung;
- Verhalten bei Netzwerkunterbrechung;
- Kompatibilität mit den konkret eingesetzten VMS-Versionen.
Wie wird Edge-AI realistisch bewertet?
Objektklassifikation, Auto-Tracking, Kennzeichenerkennung oder Verhaltensanalyse hängen von Modell, Trainingsdaten, Szene, Brennweite, Licht, Verdeckung, Zielgröße und Rechenbudget ab. Eine pauschale Genauigkeit wie 99 % ohne Datensatz und Testdefinition ist nicht belastbar.
Die Hardwareplanung muss NPU-Leistung, DDR-Bandbreite, Speicher, Temperatur, Modellupdate und parallele Videofunktionen berücksichtigen. Die Abnahme benötigt repräsentative Szenen und messbare Kennwerte wie Recall, Precision, Fehlalarmrate und Tracking-Verlust nach Projektdefinition.
Welche Hardware unterstützt Cybersecurity und Datenschutz?
Welche Sicherheitsfunktionen sollten auf der PCB vorgesehen werden?
- Hardware-Vertrauensanker, Secure Element oder TPM nach Plattformkonzept;
- Secure Boot und signierte Firmware;
- geschützter Schlüssel- und Zertifikatsspeicher;
- eindeutige Geräteidentität und sichere Provisionierung;
- Debug-Schnittstellen mit kontrollierter Freigabe;
- Watchdog, Rollback und Wiederherstellungspartition;
- Manipulationskontakt oder Gehäusesensor, falls gefordert;
- sichere Löschung und Werksreset;
- Hardware-Unterstützung für verschlüsselte Kommunikation;
- revisionsgebundene Firmware- und Schlüsselprozesse.
Der Baustein allein schafft keine Sicherheit. Boot-ROM, Firmware, Produktionsschlüssel, Backend, Update-Signatur, Schwachstellenmanagement und Supportzeitraum müssen zusammenpassen.
Wie werden Debug- und Programmierschnittstellen abgesichert?
JTAG, UART, USB-Boot und Testpads sind für Entwicklung und Fertigung wichtig, können im Feld aber einen Angriffsweg bilden. Zugriff, Authentisierung, Sicherungs- und Lebenszyklusstatus, physische Erreichbarkeit und Wiederherstellung müssen vor Layoutfreigabe definiert sein.
Das vollständige Deaktivieren jeder Schnittstelle kann Service und sichere Wiederherstellung verhindern. Besser ist ein dokumentierter Lebenszyklus vom Entwicklungs- über den Produktions- bis zum Feldzustand.
Macht ein TPM die Kamera DSGVO-konform?
Nein. Die DSGVO betrifft die rechtmäßige Verarbeitung personenbezogener Daten. Zweck, Rechtsgrundlage, Kennzeichnung, Sichtfeld, Zugriff, Speicherdauer, Löschung, Betroffenenrechte und Betreiberprozesse werden auf System- und Betriebsebene festgelegt.
Hardware kann Datenschutz unterstützen, etwa durch Verschlüsselung, sichere Identität, Privacy Masking im verifizierten Videopfad, lokale Verarbeitung und kontrollierbare Audiofunktionen. Sie ersetzt jedoch keine Datenschutz-Folgenabschätzung oder rechtliche Prüfung.
Welche Lieferketteninformationen sind für die Cybersicherheit wichtig?
Bauteilherkunft, autorisierte Beschaffung, Firmware-/Bootloader-Version, Programmer, Schlüsselstation, Testsoftware, Reparaturzugang und PCN müssen rückverfolgbar sein. Eine Aussage wie „keine Backdoors“ lässt sich nicht aus einer PCB-Inspektion ableiten; erforderlich sind Architekturreview, Softwareprüfung, kontrollierte Provisionierung und fortlaufendes Schwachstellenmanagement.
Welche DFM- und PCBA-Risiken sind typisch?
Welche Stack-up-Punkte müssen früh abgestimmt werden?
- Lagenzahl, Gesamtdicke und Mechaniktoleranz;
- MIPI-, DDR-, Ethernet- und weitere Zielimpedanzen;
- verpresste Dielektrikumsdicke und Kupfergewicht;
- minimale Leiterbreite und Abstände nach Ätzkompensation;
- Via-Typen, Aspect Ratio und fertige Lochgröße;
- Blind-/Buried-Via- und Via-in-Pad-Aufbau;
- Referenzebenen und Rückstromvias;
- Materialsubstitution und Requalifikationsregeln;
- Oberflächenfinish, Lötstoppmaske und Freistellung bei feinen Anschlussrastern;
- Panelisierung, Kupferbalance und Warpage-Plan.
Wann wird HDI benötigt?
HDI kann den Escape unter dichtem SoC, NPU, DDR oder PMIC ermöglichen und die Baugruppe verkleinern. Es ist nicht für jede PTZ-Kamera erforderlich. BGA-Pitch, Pinbelegung, verfügbare Fläche, Lagenzahl und Kanalbudget bestimmen, ob Microvias oder Via-in-Pad sinnvoll sind.
Zusätzliche Laservia- und Verpresszyklen erhöhen Kosten und benötigen einen qualifizierten Aufbau. Der Leitfaden zu Via-in-Pad/VIPPO erklärt wichtige Fertigungsgrenzen.
Welche Bauteile benötigen besondere Prozesskontrolle?
- großer Video-SoC/NPU und DDR-BGA;
- QFN-PoE-Controller und Motorendstufen mit Thermal Pad;
- Bildsensor mit Ebenheits- und Sauberkeitsanforderung;
- feine FPC-/Board-to-Board-Steckverbinder;
- Ethernet-Magnetics und große Induktivitäten;
- Mikrofone, Drucksensoren und optisch empfindliche Teile;
- IR-LEDs und thermisch gekoppelte Leistungskomponenten;
- Secure Element/TPM mit Provisionierungsanforderung.
SPI, AOI und Röntgen erkennen unterschiedliche Fehler. Voids, Head-in-Pillow, unzureichende Benetzung, Bauteilverkippung und versteckte Steckverbinderlötstellen benötigen bauteil- und risikobezogene Grenzwerte.
Warum sind Sauberkeit und Beschichtung bei Außenkameras kritisch?
Ionische Rückstände können unter Feuchte Leckstrom, Korrosion oder dendritisches Wachstum verursachen. Reinigungschemie, No-Clean-Prozess, Maskierung, Beschichtung und Aushärtung müssen als zusammenhängender Prozess qualifiziert werden.
Optik- und Sensorbereiche benötigen Partikel- und Ausgasungskontrolle. Ein elektrisch gutes Board kann später Bildflecken oder Fokusprobleme erzeugen, wenn Fertigungs- oder Beschichtungsrückstände in das optische System gelangen.
Welche Änderungen dürfen nicht still erfolgen?
PCB-Material, Stack-up, Kupferfolie, Finish, Lötpaste, Reflowprofil, Motor, Treiber, Sensor, SoC, DDR, PoE-Magnetics, TVS, FPC, Steckverbinder, Wärmeleitmaterial und Beschichtung können Funktion oder Qualifikation beeinflussen. AVL, PCN-Frist und Requalifikationsmatrix sollten vor Serienstart vereinbart sein.
Wie sieht ein vollständiger PTZ-Prüfplan aus?
| Prüfebene | Typische Prüfungen | Was sie nachweisen |
|---|---|---|
| Material/PCB | Material-ID, Schliff, AOI, E-Test, Impedanzcoupon | freigegebener Aufbau, Leiterbild und Netze |
| PCBA-Prozess | SPI, AOI, Röntgen, Reflow- und Sauberkeitsnachweis | Bestückungs- und Lötprozess |
| Power/PoE | Detection, Classification, Inrush, Rails, Ripple, Lastsprung | Start und Versorgung im definierten Budget |
| Video | Sensorstream, Auflösung, Bildrate, WDR, Low-Light, Codec | Bildpfad und Verarbeitung |
| Motorik | Home, Presets, Geschwindigkeit, Strom, Blockade, Endlagen | Bewegung und Schutzfunktionen |
| Netzwerk | Ethernet, ONVIF/VMS, Streams, Ereignisse, Wiederherstellung | Schnittstellen und Interoperabilität |
| Thermik | Sommer/Winter-Modi, Heizung, IR, Motor und Analyse | Hotspots und Regelverhalten |
| Umwelt | Temperatur, Feuchte, Kondensation, Vibration, IP/IK am Gerät | Eignung im zugeschnittenen Einsatzprofil |
| EMV/Sicherheit | Emission, Immunität, ESD, Surge, elektrische Sicherheit | Geräte-Compliance nach Projektmatrix |
| Cybersicherheit | Secure Boot, Provisionierung, Rollen, Update, Debug, Reset | Hardware-/Firmware-Sicherheitsfunktionen |
Welche Daten sollten pro Seriennummer gespeichert werden?
- PCB-/PCBA-Revision, Los, Panel- und Positions-ID;
- kritische Bauteil-Los-/Datumscodes und Beschaffungsquelle;
- SPI-, AOI-, Röntgen- und Nacharbeitsstatus;
- Bootloader-, Firmware-, Modell- und Konfigurationsversion;
- Geräteidentität, Zertifikats-/Schlüsselstatus ohne Geheimnisoffenlegung;
- PoE-, Versorgungs-, Motor-, Sensor-, Netzwerk- und Videotestergebnisse;
- Preset-, Encoder- und Kalibrierdaten;
- Fixture-, Software- und Grenzwertversion;
- Abweichung, Reparatur und finale Disposition.
Wie wird die Bildqualität in der Serie geprüft?
Ein Testbild oder eine definierte Szene kann Schärfe, Pixelfehler, Farbe, Ausleuchtung, Fokus, Zoom und Bildstabilität prüfen. Beleuchtung, Abstand, Prüftafel, Objektivposition, Temperatur und Software müssen revisionsgeführt sein. Ein menschlicher Sichttest allein ist für enge Grenzwerte zu subjektiv.
Die PCBA-Funktion kann vor der Endmontage geprüft werden; endgültige Optik- und PTZ-Werte benötigen jedoch die montierte Kamera mit Gehäuse, Objektiv, Mechanik und Kalibrierung.
Wie wird die Motorlebensdauer geprüft?
Ein Zyklenprofil sollte reale Schwenk-/Neigewege, Zoombewegungen, Geschwindigkeit, Beschleunigung, Temperatur, Einbaulage und Kabelbelastung enthalten. Während des Tests werden Strom, Encoderfehler, Geräusch, Preset-Drift, Temperatur und Kommunikationsfehler überwacht.
Eine hohe Zyklenzahl bei kleinem, unbelastetem Winkel beweist nicht die Lebensdauer eines vollständigen Außeneinsatzes.
Was gehört in den End-of-Line-Test?
- sicherer Start und eindeutige Seriennummer;
- PoE oder alternative Versorgung;
- Bildsensor, Fokus, Zoom und definierte Bildkennwerte;
- Schwenken, Neigen, Home und Presets;
- Motorstrom, Blockade- und Endlagenerkennung;
- Ethernet-Link, Stream und VMS-/ONVIF-Basisfunktion;
- Audio, Alarm-I/O, IR, Heizung, Lüfter und Wischer nach Variante;
- Secure-Boot-/Provisionierungsstatus;
- Dichtheits- oder Gehäuseprüfung nach Prozess;
- vollständiger Ergebnisdatensatz.
Welche Fehlerbilder treten bei PTZ-Kameras häufig auf?
| Fehlerbild | Mögliche Ursachen | Unterscheidender Nachweis |
|---|---|---|
| Neustart beim Schwenken | PoE-Budget, Einschaltstrom, Einbruch der Motorversorgung, Unterspannung | Oszillogramm der Versorgung, PSE-Telemetrie, Motorstrom |
| horizontale Streifen im Bild | Motor-PWM, DC/DC, Sensorversorgung oder Massekopplung | Spektralanalyse, Betriebsmodusvergleich, Restwelligkeit der Versorgung |
| MIPI-Link nur bei niedriger Bildrate stabil | Impedanz, Skew, FPC, Via oder Versorgung | Eye-/PHY-Diagnose, TDR, A/B-FPC-Test |
| Fokus driftet mit Temperatur | Optik, Halter, Sensorabstand, Motor oder Kalibrierung | Temperaturkammer mit MTF-/Prüftafelmessung |
| Preset wird nicht reproduziert | Getriebespiel, Encoder, Home, Kabelzug oder Regelung | Richtungswechseltest, Encoderlog, Mechanikinspektion |
| Kamera startet an langem PoE-Kabel nicht | Spannungsabfall, Klassifizierung, Inrush oder PSE-Klasse | Kabel-/PSE-Matrix und Eingangsmessung |
| Ethernet-Link fällt bei IR an | IR-Stromsprung, Gleichtakt, Magnetics oder Masse | Link-Zähler, Versorgung und Nahfeldmessung |
| Gehäuse beschlägt | eingeschlossene Feuchte, Dichtung, Membran oder Heizlogik | Taupunktprofil, Dichtheit, Feuchte-/Temperaturlog |
| sporadische SD-Kartenfehler | Versorgung, Signalqualität, Einsteckvorgang oder Dateisystem | Versorgungs-/Busmessung und Medienvergleich |
| Update setzt Gerät außer Betrieb | Spannungsunterbrechung, Rollback, Flash oder Signaturprozess | Fehlerprovokation und Wiederherstellungstest |
| Auto-Tracking verliert Ziel | Szene, Modell, Zoom, Latenz oder PTZ-Dynamik | definierter Szenentest mit Log und Videoreferenz |
| FPC-Ausfall nach Zyklen | Biegeradius, Torsion, Kupfer, Führung oder Stecker | Widerstandsüberwachung, Schliff und Bewegungsanalyse |
Fehler sollten nicht durch pauschales Senken der Motorleistung, Bildrate oder Analysefunktion verdeckt werden. Eine temporäre Reduzierung kann die Diagnose unterstützen, ist aber erst dann eine Lösung, wenn Ursache, neue Anforderung und Freigabe dokumentiert sind.
Was bestimmen Kosten und Lieferzeit?
Welche Faktoren treiben die PCB-Kosten?
- hohe Lagenzahl und enge Gesamtdicke;
- HDI, Blind Vias, Via-in-Pad oder mehrere Verpresszyklen;
- feine BGA-Escape-Strukturen;
- kontrollierte Impedanzen für MIPI, DDR und Ethernet;
- Starrflex- oder dynamische FPC-Anteile;
- geringe Panelausnutzung durch runde oder mechanisch komplexe Kontur;
- enge Warpage- und Ebenheitsanforderungen;
- spezielle Oberflächen, Kupferdicken oder Beschichtungsmasken;
- Coupons, Schliffe und zusätzliche Zuverlässigkeitstests.
Welche Faktoren treiben PCBA- und NRE-Kosten?
Video-SoC/NPU, Bildsensor, DDR, PoE-Magnetics, Motoren, Encoder, Optik und Sicherheitsbausteine können lange Lieferzeiten und hohe Bauteilkosten verursachen. NRE entsteht für Schablone, Prüfadapter, Programmierung, Schlüsselprovisionierung, Bildtest, Motor-Prüfaufnahme und Lebensdaueraufbau.
Was verlängert die Lieferzeit?
Die Durchlaufzeit beginnt belastbar nach Freigabe von Stack-up, Gerber/ODB++/IPC-2581, Bohrdaten, BOM/AVL, FPC, Mechanik, Firmware, Testgrenzen und Provisionierungsprozess. Fehlende Referenzgeräte, Objektive, Motoren oder VMS-Zugang blockieren den Funktionstest häufig länger als die Leiterplattenfertigung.
Späte Änderungen an Gehäuse, FPC-Länge, PoE-Klasse oder Heizung erfordern oft neue Thermik-, EMV- und Lebensdauertests. Deshalb sollte die RFQ bereits das vollständige Betriebsprofil enthalten.
Welche Daten gehören in eine PTZ-Kamera-RFQ?
Welche Produkt- und Leistungsdaten werden benötigt?
Kamera: Auflösung, Bildrate, Sensor, ISP/SoC, Codec, Streamanzahl, WDR, Low-Light, IR und Edge-AI-Funktionen.
Optik/PTZ: Zoom, Fokus, Iris, Motoren, Encoder, Preset-Genauigkeit, Schwenk-/Neigebereich, Geschwindigkeit, Zyklen und Blockadeverhalten.
Versorgung: PoE-Typ/Klasse, alternative Eingänge, PSE-/Kabelfall, Leistungsmodi, Motor-, Heizungs- und IR-Spitzenlast.
Umgebung: Innen/Außen, Temperatur, Feuchte, Kondensation, IP-/IK-Ziel, Vibration, Salz, UV und Montage.
Welche PCB- und PCBA-Daten werden benötigt?
Fertigungsdaten: Gerber, ODB++ oder IPC-2581, NC Drill, Netzliste, Stack-up, Impedanztabelle, Zeichnung und Revisionsindex.
Bestückungsdaten: BOM mit Herstellerteilen und AVL, Bestückungskoordinaten, Bestückungszeichnung, Schablonen-, Reflow-, Reinigungs-, Beschichtungs- und Nacharbeitsvorgaben.
Mechanik: STEP-Modell, Gehäuse, Objektiv, Motorhalter, FPC/Kabel, Steckverbinder, Kühlflächen, Wärmeleitmaterial, Schrauben und Drehmomente.
Firmware/Cybersicherheit: Bootloader, Produktionsimage, Programmierablauf, Schlüssel-/Zertifikatsverantwortung, Lebenszyklus der Debug-Freigabe, Update und Wiederherstellung.
Welche Test- und Qualitätsdaten werden benötigt?
PCB: E-Test, Impedanzcoupon, Schliff, Warpage und Materialnachweis.
PCBA: SPI, AOI, Röntgen, ICT/Flying Probe, Boundary Scan, Programmierung und Einschaltprüfung.
Kamera: Bildtest, Fokus/Zoom, PTZ/Encoder, PoE, Netzwerk, ONVIF/VMS, Thermik, IR, Heizung, Audio und Alarm-I/O.
Qualität: IPC-Klasse nach Vertrag, Erstmuster, Stichprobe, Rückverfolgbarkeit, PCN, Abweichung, Aufbewahrung, Verpackung und RMA-Daten.
Programm: Prototyp-, Vorserien- und Jahresmenge, Losgröße, Varianten, Zieltermin, Lebenszyklus, Ersatzteilstrategie und Lieferort.
Welche Leistungen kann HILPCB anbieten?
HILPCB kann nach Prüfung des realen Datensatzes die Fertigung von High-Speed-Leiterplatten, Multilayer-Leiterplatten, HDI-Leiterplatten und Starrflex-Leiterplatten sowie die Turnkey-PCBA-Bestückung koordinieren.
Mögliche Leistungen umfassen Stack-up- und DFM-Abstimmung, kontrollierte Impedanz, Microvias, Via-in-Pad, FPC/Starrflex, Materialbeschaffung, SMT/THT-Bestückung, SPI, AOI, Röntgen, Programmierung und kundendefinierte elektrische Tests. Ob Bild-, Motor-, PoE- oder Netzwerkfunktion vollständig geprüft werden kann, hängt von Firmware, Optik, Mechanik, Fixture, Golden Unit und vereinbartem Lieferumfang ab.
Machbarkeit, Toleranzen und Nachweise werden erst gegen Boardgröße, BGA-Pitch, Stack-up, Via-Struktur, FPC-Biegung, Kupfer, Finish, Bauteilverfügbarkeit, Stückzahl und Testmittel bestätigt. HILPCB sollte nicht ohne konkrete Projektprüfung Preset-Genauigkeit, IP-/IK-Klasse, ONVIF-Konformität, KI-Erkennungsrate, Cybersecurity oder DSGVO-Konformität des Endprodukts versprechen.
Welche Normen und technischen Quellen sind relevant?
- MIPI CSI-2 sowie die konkrete D-PHY-/C-PHY- und Bauteildokumentation für den Sensorpfad;
- IEEE 802.3 einschließlich der für das Produkt vorgesehenen PoE-Variante;
- ONVIF Profile T, Profile S und die zugehörigen Konformitäts- und Testspezifikationen;
- IEC 62676-Reihe für Videoüberwachungssysteme und anwendungsbezogene Planung;
- IEC 60529 für den IP-Schutzgrad des vollständigen Gehäuses;
- IEC 62262 beziehungsweise EN 62262 für mechanische Stoßfestigkeit von Gehäusen;
- IEC/EN 62368-1 für Audio-/Video- und ICT-Gerätesicherheit, soweit anwendbar;
- die projektspezifischen EMV-, ESD-, Surge- und Funknormen des Zielmarkts;
- DSGVO, BDSG und Leitlinien der zuständigen Datenschutzaufsicht für den Betrieb von Videoüberwachung;
- IEC 62443, ETSI EN 303 645 oder weitere Produkt-Cybersecurity-Vorgaben, falls vertraglich gefordert;
- IPC-2221, IPC-6012, IPC-A-600, IPC-A-610, IPC J-STD-001 und relevante IPC-TM-650-Prüfmethoden;
- SoC-, Sensor-, DDR-, PoE-, Motor-, Treiber-, Magnetics-, TVS- und Optikdatenblätter der tatsächlich eingesetzten Komponenten.
Revision, Anwendungsbereich, Produktklasse und Abnahmemethode müssen in der Compliance-Matrix stehen. Eine Normenliste ersetzt weder die Geräteprüfung noch die rechtliche Bewertung des Einsatzes.
Häufig gestellte Fragen zu PTZ-Kamera-PCBs
Was ist eine PTZ-Kamera-PCB?
Sie ist die Leiterplatte oder Baugruppe für Bildsensor, Videoverarbeitung, Speicher, Ethernet/PoE sowie Schwenk-, Neige-, Zoom- und Fokussteuerung einer PTZ-Kamera. Je nach Produkt sind diese Funktionen auf einer oder mehreren Platinen verteilt.
Wofür steht PTZ bei einer Kamera?
PTZ steht für Pan, Tilt und Zoom: Die Kamera kann horizontal schwenken, vertikal neigen und den Bildausschnitt optisch oder digital vergrößern. Fokus und Iris können zusätzliche motorische Achsen bilden.
Benötigt jede PTZ-Kamera eine HDI-Leiterplatte?
Nein. HDI wird eingesetzt, wenn SoC-, NPU-, DDR- oder PMIC-Pin-Escape und Baugröße es erfordern. Weniger dichte Designs können mit konventionellen Multilayer-Through-Vias wirtschaftlicher und zuverlässig realisiert werden.
Welche Schnittstelle verbindet Bildsensor und Prozessor?
Häufig wird MIPI CSI-2 über D-PHY oder C-PHY verwendet; auch LVDS oder proprietäre Schnittstellen sind möglich. Lane-Anzahl, Datenrate, Impedanz und Timing müssen aus Sensor- und SoC-Dokumentation übernommen werden.
Reicht PoE für Motor, IR und Heizung aus?
Das hängt von PoE-Typ/Klasse, Kabellänge, Wandlungsverlust, Temperatur und gleichzeitiger Spitzenlast ab. Das Budget muss Video, Motoren, IR, Heizung, Wischer und Anlaufreserve im ungünstigsten realen Betriebsfall enthalten.
Warum startet eine PTZ-Kamera beim Schwenken manchmal neu?
Häufige Ursachen sind zu geringes PoE-Budget, Spannungsabfall, unzureichende Pufferkapazität, Motorstromspitze oder Unterspannungsgrenzen. Messungen der Versorgung und des Motorstroms während des Ereignisses trennen Versorgungsprobleme von Firmwarefehlern.
Braucht eine PTZ-Kamera eine Starrflex-Leiterplatte?
Nicht zwingend. Starrflex oder FPC sind sinnvoll bei engem Bauraum und bewegten Verbindungen. Bei unbegrenzter Rotation kann ein Schleifring nötig sein; bei begrenzter Bewegung genügt möglicherweise eine qualifizierte Kabelschlaufe.
Wie viele Biegezyklen hält ein PTZ-FPC?
Es gibt keinen universellen Wert. Biegeradius, Kupfertyp, Lagenzahl, Torsion, Temperatur, Strom, Bewegungsweg und Führung bestimmen die Lebensdauer. Der Nachweis muss am seriennahen Aufbau mit dem realen Zyklenprofil erfolgen.
Ist eine IP66-Kamera-Leiterplatte wasserdicht?
IP66 bezieht sich auf den Schutz des vollständigen Gehäuses, nicht auf die einzelne Leiterplatte. Dichtungen, Stecker, Kabeldurchführung, Membran und Montagezustand müssen gemeinsam geprüft werden.
Verhindert Conformal Coating jede Korrosion?
Nein. Beschichtung kann Feuchte- und Verunreinigungsrisiken reduzieren, ersetzt aber keine Reinigung, Gehäusedichtung oder Kondensationskontrolle. Material, Dicke, Maskierung, Aushärtung und Reparaturprozess müssen qualifiziert sein.
Was bedeutet ONVIF Profile T für eine PTZ-Kamera?
Profile T definiert Funktionen für moderne IP-Videosysteme, unter anderem H.264/H.265, Bildeinstellungen, Ereignisse, Metadaten und PTZ-Konfiguration. Nur ein nach dem ONVIF-Prozess geprüftes Gesamtprodukt darf als konform behandelt werden.
Macht ein TPM die PTZ-Kamera cybersicher?
Nein. Ein TPM oder Secure Element schützt Identitäten und Schlüssel, benötigt aber Secure Boot, signierte Updates, kontrollierte Provisionierung, sichere Firmware, Rollen, Wiederherstellung und laufendes Schwachstellenmanagement.
Weitere Frage: Ist eine PTZ-Kamera durch Hardware automatisch DSGVO-konform?
Nein. Die DSGVO-Konformität hängt von Zweck, Rechtsgrundlage, Sichtfeld, Information, Zugriff, Speicherdauer, Löschung und Betreiberprozessen ab. Hardware kann Verschlüsselung und Privacy-Funktionen unterstützen, ersetzt aber keine rechtliche Prüfung.
Weitere Frage: Welche Unterlagen beschleunigen ein PTZ-PCB- oder PCBA-Angebot?
Benötigt werden Revisionsindex, Stack-up, Fertigungsdaten, BOM/AVL, MIPI-/DDR-/Ethernet-Vorgaben, PoE- und Lastbudget, Motor-/FPC-Daten, 3D-Mechanik, Thermik, Firmware, Prüfgrenzen, Mengen und Anforderungen an die Rückverfolgbarkeit.
Fazit: Eine PTZ-Kamera muss als bewegtes Gesamtsystem validiert werden
Eine zuverlässige PTZ-Kamera-PCB entsteht nicht durch hohe Auflösung oder eine möglichst dichte Leiterplatte allein. Bildsensor, MIPI, DDR, Ethernet, PoE, Motorstrom, Preset-Regelung, FPC, Wärme, Kondensation, EMV, Cybersicherheit und Fertigung müssen als ein zusammenhängendes System ausgelegt werden.
Für eine belastbare Anfrage sollten Entwickler neben Gerber und BOM auch Sensor-/SoC-Schnittstellen, Bewegungsprofil, Power-Budget, Optik und Mechanik, Umweltbedingungen, Firmware-/Provisionierungsverantwortung sowie messbare End-of-Line-Grenzen bereitstellen. So kann der Fertigungspartner Kosten, Lieferzeit, Prozessfähigkeit und Testumfang realistisch bestätigen, ohne Eigenschaften des fertigen Kamerasystems unzulässig aus einzelnen PCB-Merkmalen abzuleiten.
