Signalverzerrung auf einer HF-PCB bedeutet, dass Amplitude, Phase oder zeitlicher Verlauf am Empfänger nicht mehr dem gesendeten Signal entsprechen. Die Ursache ist selten ein einzelner Effekt. Leiterverlust, Dielektrikumsverlust, Reflexionen, Via- und Connector-Übergänge, Rückstromunterbrechungen, Übersprechen und Empfängerrauschen wirken zusammen.
Für digitale SerDes-Kanäle zeigt sich die Verzerrung als Inter-Symbol Interference, Augenverschluss, deterministischer Jitter oder erhöhte Bitfehlerrate. Bei analogen RF-Signalen stehen Einfügedämpfung, Rückflussdämpfung, Gruppenlaufzeit und Amplituden-/Phasenfehler im Vordergrund. Eine belastbare Lösung beginnt deshalb mit Signaltyp, Spektrum, Kanalbudget und Messreferenzebene statt mit einer pauschalen Frequenzgrenze.
Signalverzerrung auf HF-PCBs in Kürze
- Digitale Flanken enthalten ein breites Spektrum; Datenrate und Anstiegszeit müssen gemeinsam betrachtet werden.
- Frequenzabhängige Dämpfung verändert die Impulsform und erzeugt ISI.
- Impedanzsprünge reflektieren Energie und können Ringing, Overshoot oder tiefe Frequenznotches erzeugen.
- Passive PCB-Strukturen sind im normalen Betrieb weitgehend linear; echte Harmonische entstehen meist in aktiven oder nichtlinearen Kontakten.
- S21, S11, Gruppenlaufzeit, TDR und Augendiagramm beantworten unterschiedliche Fragen.
- Equalizer können glatte, vorhersehbare Verluste kompensieren, aber keine beliebig tiefen Notches oder instabilen Kontakte.
- Material wird aus dem vollständigen Kanalbudget ausgewählt, nicht allein nach einer GHz-Tabelle.
- Fertigungsfreigabe benötigt Stack-up, Impedanzcoupon, Kupferrauheit, Reststub und eine definierte Messmethode.
Welche Fragen beantwortet dieser Leitfaden zur Signalverzerrung?
- Was ist Signalverzerrung auf einer Leiterplatte?
- Welche Verzerrungsarten gibt es?
- Wie entstehen frequenzabhängige Verluste und ISI?
- Wie erzeugen Impedanzsprünge Reflexionen?
- Welche Rolle spielen Vias, Connector und Rückstrom?
- Wie beeinflussen Übersprechen und Rauschen das Signal?
- Wann entsteht echte harmonische oder nichtlineare Verzerrung?
- Was zeigen S-Parameter und Gruppenlaufzeit?
- Was zeigen TDR und Augendiagramm?
- Wie werden Simulation und Messung korreliert?
- Wie werden Leiterbahnen und Terminierung optimiert?
- Welches Leiterplattenmaterial passt zum Kanalbudget?
- Welche Fertigungstoleranzen beeinflussen den Kanal?
- Was kann HILPCB für verzerrungsarme HF-PCBs liefern?
- Welche Angaben gehören in die RFQ?
- Welche Fragen werden häufig gestellt?
- Wie entsteht ein messbar robuster Kanal?
Was ist Signalverzerrung auf einer HF- oder High-Speed-PCB?
Ein realer Übertragungskanal besitzt eine frequenzabhängige Übertragungsfunktion. Er schwächt Spektralanteile unterschiedlich, verschiebt ihre Phase und addiert Reflexionen oder gekoppelte Störungen. Der empfangene Puls wird breiter, kleiner oder zeitlich verschoben. Ob das zu einem Fehler führt, hängt von Empfänger, Equalization, Rauschen und Spezifikationsgrenze ab.
Für digitale Systeme sind Logikpegel allein nicht ausreichend. Entscheidend ist, ob Spannung und Timing innerhalb der Abtastöffnung genügend Reserve besitzen. Für RF-Systeme kann eine geringe Amplitudenabweichung akzeptabel sein, während Gruppenlaufzeit oder Phasenbalance das Modulationssignal bereits unzulässig verformen.
Warum wird ein Kanal bei höherer Datenrate kritischer?
Mit kürzerer Unit Interval sinkt die Zeitreserve. Gleichzeitig nutzt der Empfänger höhere Spektralanteile, die stärker gedämpft werden. Dieselbe Leiterplatte kann daher bei einer langsameren Schnittstelle funktionieren und bei einer schnelleren Generation das Channel Budget überschreiten, ohne dass sich ihre Physik geändert hat.
Welche Arten von Signalverzerrung treten auf HF-PCBs auf?
| Verzerrungsart | Typische Ursache | Sichtbares Ergebnis |
|---|---|---|
| Amplitudenverzerrung | frequenzabhängige Leiter- und Dielektrikumsverluste | geringere Augenhöhe, flachere Flanke |
| Phasen-/Laufzeitverzerrung | Dispersion und nichtlineare Phase | Pulsverbreiterung, Duty-Cycle- oder Modulationsfehler |
| Reflexionsverzerrung | Impedanzsprung, Stub, ungeeignete Terminierung | Ringing, Overshoot, Undershoot und Notch |
| Inter-Symbol Interference | Kanalimpuls reicht in benachbarte Symbole | musterabhängiger Jitter und Augenverschluss |
| Gleichtakt-/Modenwandlung | asymmetrischer Differenzialübergang | EMI, geringere Differenzialreserve |
| gekoppelte Störung | NEXT/FEXT, Versorgung oder externe Einstrahlung | zusätzliche Spannungs- und Timingabweichung |
„Jitter“ ist ebenfalls kein einzelner PCB-Fehler. Taktquelle, PLL, Sender, Empfänger, Kanal, Übersprechen und Messgerät tragen unterschiedliche zufällige oder deterministische Anteile bei. Die Ursachen müssen getrennt werden.
Wie entstehen Leiterverlust, Dielektrikumsverlust und ISI?
Mit steigender Frequenz konzentriert sich der Strom näher an der Kupferoberfläche. Kupferrauheit verlängert den effektiven Stromweg und erhöht den Verlust. Gleichzeitig dissipiert das Dielektrikum einen Teil der Feldenergie. Die resultierende Einfügedämpfung nimmt mit Frequenz und Leitungslänge zu.
Ein digitaler Puls besteht aus vielen Frequenzanteilen. Werden die höheren Anteile stärker abgeschwächt, wird seine Flanke langsamer und der Puls breiter. Energie eines Bits reicht in die nächste Unit Interval hinein: Es entsteht ISI. Leiterbahnlänge, Material, Kupferprofil, Via-/Connector-Verluste und Equalization bestimmen gemeinsam die nutzbare Reserve.
Ist eine breitere Leiterbahn immer verlustärmer?
Eine größere Querschnitts- und Oberflächengeometrie kann den Leiterverlust reduzieren, verändert aber Impedanz, Abstand und Kopplung. Die Breite muss zum Stack-up und Zielwellenwiderstand passen. Ein isolierter „breiter ist besser“-Ansatz ist für kontrollierte Impedanz ungeeignet.

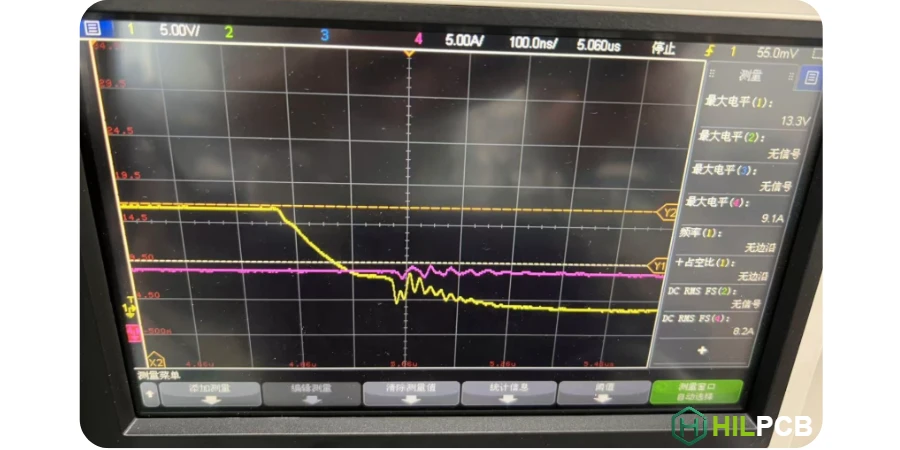

Wie erzeugen Impedanzsprünge Ringing und Signalreflexionen?
Ändert sich der Wellenwiderstand entlang des Kanals, wird ein Teil der Energie reflektiert. Typische Diskontinuitäten liegen an BGA-Breakout, Via, Testpad, Connector, AC-Koppelkondensator oder Terminierung. Mehrere Reflexionen überlagern sich zeitversetzt mit dem Nutzsignal und können je nach Bitmuster konstruktiv oder destruktiv wirken.
Eine lokale TDR-Abweichung ist nicht automatisch ein Systemfehler. Länge und Frequenzwirkung der Diskontinuität zählen ebenso. Ein kurzer Übergang kann tolerierbar sein; ein Stub kann dagegen bei einer Resonanzfrequenz eine tiefe S21-Notch erzeugen. Das Channel Budget bewertet die gesamte Kette.
Welche Terminierung verhindert Reflexionen?
Serien-, Parallel-, Thevenin- oder AC-Terminierung passen zu unterschiedlichen Treibern, Topologien und Protokollen. Wert und Position werden aus Ausgangsimpedanz, Leitungsimpedanz, Last und Leistungsbudget abgeleitet. Eine pauschale 50- oder 100-Ohm-Terminierung ist nicht für jede Schnittstelle richtig.
Welche Rolle spielen Vias, Stubs, Connector und Rückstrompfad?
Ein Via-Übergang enthält Barrel, Pads, Antipads und benachbarte Referenzvias. Er besitzt sowohl induktive als auch kapazitive Anteile. Der ungenutzte Barrel-Abschnitt kann als Stub resonieren. Backdrill, Blindvia, kürzerer Lagenwechsel oder optimierte Antipads reduzieren das Problem, müssen aber fertigungsgerecht sein.
Beim Referenzlagenwechsel braucht der Rückstrom einen nahen Übergang über Ground Via oder geeignete Kopplung. Fehlt dieser Pfad, vergrößert sich die Schleife, Modenwandlung steigt und Energie koppelt in andere Strukturen. Connector-S-Parameter und Launch-Geometrie gehören deshalb in das End-to-End-Modell.
Warum sind Differenzialpaare trotz gleicher Länge nicht automatisch symmetrisch?
Unterschiedliche Via-Umgebung, Antipads, Glasgewebe, Biegungen oder Referenzunterbrechungen verändern die beiden Pfade. Längenabgleich behebt keine geometrische Asymmetrie. Mixed-Mode-S-Parameter zeigen Differenzialverlust und Differenzial-zu-Gleichtakt-Wandlung getrennt.
Wie beeinflussen Übersprechen, Versorgung und Rauschen das Augendiagramm?
Parallele Leitungen koppeln kapazitiv und induktiv. NEXT und FEXT hängen von Abstand, Parallelstrecke, Referenzebene, Flanken und Signalrichtung ab. Der gekoppelte Puls verändert Spannung und Nulldurchgang des Victim-Signals. Aggressor-Muster können dadurch deterministischen Jitter erzeugen.
Versorgungsrauschen beeinflusst Sender- und Empfängerschwellen sowie PLLs. Ein geschlossenes Auge kann daher nicht allein der Leiterplatte zugeschrieben werden. Kanal, Power Integrity, Takt, Package und Messaufbau müssen mit definierten Aggressor- und Betriebszuständen untersucht werden. Mehr dazu behandelt Übersprechen auf HF-PCBs.
Wann entsteht harmonische oder nichtlineare Verzerrung auf einer PCB?
Eine passive Leiterbahn, ein normales Via oder ein ideales Dielektrikum verhält sich im üblichen Leistungsbereich annähernd linear und erzeugt nicht allein neue Harmonische. Nichtlinearität entsteht eher in aktiven Bauteilen, Schutzdioden, Sättigung, korrodierten oder schlecht kontaktierten Verbindungen, ferromagnetischen Materialien oder temperaturabhängigen Grenzfällen.
Bei RF-Leistung können passive Intermodulation und thermische Effekte relevant werden. Dann sind Material, Oberflächenfinish, Kontakt, Verschraubung und Sauberkeit Teil des Prüfplans. Eine pauschale Aussage, Via-Geometrie erzeuge harmonische Verzerrung, ist ohne nichtlinearen Mechanismus nicht korrekt.
Was zeigen S11, S21, Gruppenlaufzeit und Mixed-Mode-S-Parameter?
S21 beschreibt die Übertragung vom Eingang zum Ausgang einschließlich Einfügedämpfung und Phase. S11 beschreibt die Reflexion am Eingangsport. Bei Differenzialkanälen werden Mixed-Mode-Größen wie SDD21, SDD11 und SCD21 verwendet, um Differenzialübertragung, Rückfluss und Modenwandlung zu trennen.
Die Gruppenlaufzeit ist aus der Phasenänderung über Frequenz abgeleitet. Starke Welligkeit kann die Impulsform verziehen, auch wenn der reine Dämpfungswert akzeptabel wirkt. Messbandbreite, Portimpedanz, Kalibrierung, Fixture und De-Embedding bestimmen, was die Kurven tatsächlich repräsentieren.
Was ist der Unterschied zwischen Return Loss und Reflexionsfaktor?
Der Reflexionsfaktor ist eine komplexe Größe. Return Loss wird üblicherweise als positiver dB-Wert aus seinem Betrag angegeben; ein größerer Return-Loss-Wert bedeutet geringere Reflexion. Vorzeichenkonventionen in Diagrammen müssen beachtet werden.
Was zeigen TDR, Impulsantwort und Augendiagramm?
TDR lokalisiert Änderungen der Impedanz entlang einer bekannten Laufzeitachse. Es hilft, Via, Connector, Breakout oder Terminierung räumlich zuzuordnen. Die Auflösung hängt von Flankenzeit, Bandbreite, Fixture und Kalibrierung ab; eine gemessene Spitze kann mehrere nahe Strukturen überlagern.
Das Augendiagramm überlagert viele Unit Intervals. Augenhöhe zeigt Spannungsreserve, Augenbreite Timingreserve, Crossing und Maskenabstand weitere Qualitätsmerkmale. Das Ergebnis hängt von Pattern, Equalization, Referenzempfänger, Bandbreite, Jittermodell und Anzahl der Samples ab. Ein „schönes Auge“ ohne definierte Bedingungen ist kein Compliance-Nachweis.
Reicht ein Augendiagramm ohne Bitfehlerratentest?
Nicht immer. Ein Eye kann aus begrenzten Daten extrapoliert oder simuliert sein. BER-/BERT-Messung bewertet tatsächliche Fehler über eine definierte Zeit und Patternmenge. Protokollvorgaben legen fest, welche Kombination erforderlich ist.
Wie werden SI-Simulation, Coupon und Labormessung korreliert?
Die Simulation verbindet Sender-/Empfängermodelle, Package, Leiterplatte, Connector und Terminierung. IBIS, IBIS-AMI, SPICE und S-Parameter erfüllen unterschiedliche Aufgaben. Modellfrequenzbereich, Passivität, Kausalität und Referenzimpedanz werden vor Verwendung geprüft.
Ein Coupon bildet nur die Geometrie ab, die tatsächlich enthalten ist. TDR-Coupon kann die Leitungsimpedanz prüfen; VNA- oder Connector-Coupon bewertet Verlust und Übergänge. Für die Korrelation müssen fertige Stack-up-Daten, Kupferdicke, Rauheitsmodell und De-Embedding übereinstimmen. Golden Boards und Fixture-Verification trennen Messdrift von Produktvariation.
Wie werden Leiterbahn, Via, Rückstrom und Terminierung optimiert?
Der kürzeste Weg ist nicht automatisch der beste, doch unnötige Länge verbraucht Verlustbudget. High-Speed-Bauteile werden so platziert, dass Übergänge, Stubs und lange Parallelstrecken minimiert werden. Referenzflächen bleiben zusammenhängend; Layerwechsel erhalten einen nahen Rückstrompfad.
Via-Pad, Antipad, Backdrill und Ground-Via-Muster werden mit 3D-Feldmodell oder Herstellerempfehlung optimiert. Testpads und AC-Koppelkondensatoren werden in den Impedanzverlauf integriert. Equalization am Sender und Empfänger wird gegen den realen Kanal ausgelegt, nicht als nachträglicher Ersatz für tiefe Resonanzen oder offene Rückstrompfade.
Welches HF-PCB-Material reduziert Signalverzerrung?
Materialwahl beginnt mit zulässiger Einfügedämpfung, Leitungslänge, Nyquist-Frequenz, RF-Band, Temperatur und Fertigungsprozess. Standard-FR4 kann für kurze oder weniger anspruchsvolle Kanäle genügen; ein längerer Kanal kann bei derselben Datenrate ein verlustärmeres Material benötigen. Eine starre Tabelle „ab X GHz PTFE“ ist deshalb nicht belastbar.
Verglichen werden Dk und Df mit Testmethode und Frequenz, Glasgewebe, Kupferhaftung, Kupferprofil, Feuchteaufnahme, thermische Eigenschaften, Verfügbarkeit und Hybridkompatibilität. Datenblattwerte verschiedener Methoden dürfen nicht ungeprüft in dasselbe Feldmodell übernommen werden. Signaldämpfung auf HF-PCBs und Phasenlaufzeit müssen zusammen bewertet werden.
Welche Fertigungstoleranzen beeinflussen die Signalqualität?
Fertige Leiterbahnbreite, Kupferdicke, Dielektrikumsdicke, Ätzprofil, Registrierung, Glasgewebe, Kupferrauheit und Reststub beeinflussen die Übertragungsfunktion. Impedanzkontrolle allein beweist weder niedrigen Verlust noch ausreichende Modenbalance.
Der Auftrag sollte Zielimpedanz, Toleranz, Coupon, Messgerät, Frequenz- oder Zeitbereich und Bericht definieren. Für verlustkritische Kanäle kommen VNA-Coupon, Rauheits- und Materialcharge sowie gegebenenfalls Schliff hinzu. Pauschale Herstellerwerte wie „±3 %“ oder eine feste VNA-Maximalfrequenz sind nur gültig, wenn sie für den konkreten Aufbau bestätigt wurden.
Was kann HILPCB für verzerrungsarme HF- und High-Speed-PCBs liefern?
HILPCB kann Stack-up, kontrollierte Impedanz, Materialoptionen, Kupferprofil, Via-/Backdrill-Geometrie und Coupons vor Fertigungsstart prüfen. Der verfügbare Toleranz-, Reststub-, TDR- und VNA-Umfang wird anhand von Layout, Material, Panel und Messfrequenz bestätigt.
Von Prototypen bis zur Serienfertigung können Revisionsdaten und vereinbarte Messergebnisse rückverfolgbar bereitgestellt werden. HILPCB kann jedoch keine System-BER oder Protokollkonformität allein aus der Bare-Board-Impedanz garantieren.
Welche Angaben gehören in eine RFQ für einen High-Speed-Kanal?
- Protokoll, Datenrate, Modulation und relevante Frequenzbandbreite;
- Topologie, Leitungslängen, Anzahl der Übergänge und Connectoren;
- Channel Budget für Verlust, Reflexion, Crosstalk und Modenwandlung;
- Gerber oder ODB++, Stack-up und Impedanzen;
- Material, Dk/Df-Methode, Kupferprofil und Alternativregel;
- Via-, Antipad-, Ground-Via- und Backdrill-Anforderungen;
- Sender-/Empfänger-, Package- und Connector-Modelle;
- Terminierung und Equalization-Annahmen;
- TDR-/VNA-Coupon, Referenzebene und De-Embedding;
- Eye-, Compliance- oder BER-Testbedingungen;
- Temperatur-, Feuchte- und Lebensdauerprofil;
- Prototyp-, Pilot- und Serienmengen sowie Berichte.
Häufige Fragen zur Signalverzerrung auf HF-PCBs
Was verursacht Signalverzerrung auf einer High-Speed-PCB?
Meist wirken frequenzabhängiger Verlust, Reflexionen, Vias, Connectoren, Rückstromunterbrechungen, Übersprechen und Rauschen gemeinsam.
Ist Signalverzerrung dasselbe wie Signaldämpfung?
Nein. Dämpfung reduziert Amplitude. Verzerrung umfasst zusätzlich frequenzabhängige Form-, Phasen- und Timingänderungen.
Was ist Inter-Symbol Interference?
Die Impulsantwort eines Bits reicht in benachbarte Symbolzeiten und verändert deren Spannungs- oder Timingwert musterabhängig.
Erzeugen Vias harmonische Verzerrung?
Normale passive Vias sind weitgehend linear. Sie erzeugen Reflexion und Resonanz, aber ohne nichtlinearen Mechanismus keine neuen Harmonischen.
Wann wird Standard-FR4 unzureichend?
Wenn das berechnete und gemessene Kanalbudget für Länge, Datenrate, Frequenz und Temperatur überschritten wird, nicht bei einer universellen GHz-Grenze.
Was zeigt eine TDR-Messung?
Sie zeigt Impedanzänderungen entlang der Laufzeitachse und hilft, Übergänge oder Fehlanpassungen räumlich zu lokalisieren.
Was zeigt eine VNA-Messung?
Sie misst komplexe S-Parameter über Frequenz und damit Übertragung, Reflexion, Phase und bei Differenzialkanälen Modenwandlung.
Warum kann ein Augendiagramm trotz guter Impedanz geschlossen sein?
Verlust, Crosstalk, Jitter, Empfängerrauschen, Package, Connector oder ungeeignete Equalization können trotz passendem Wellenwiderstand limitieren.
Kann Equalization jeden schlechten Kanal reparieren?
Nein. Sie kompensiert nur innerhalb ihrer Reichweite. Tiefe Notches, starke Reflexionen, Instabilität oder unzureichende SNR bleiben kritisch.
Was ist bei S-Parameter-Dateien zu prüfen?
Portzuordnung, Referenzimpedanz, Frequenzbereich, Passivität, Kausalität, Mixed-Mode-Konvention und De-Embedding müssen zum Modell passen.
Reicht ein TDR-Impedanzcoupon als Seriennachweis?
Für manche Designs ja, für verlust- oder connector-kritische Kanäle können zusätzliche VNA-, Schliff- oder Systemmessungen nötig sein.
Welche Daten benötigt HILPCB für ein Angebot?
Benötigt werden PCB-Daten, Stack-up, Material, Impedanzen, Channel Budget, Via-/Backdrill-Regeln, Coupon, Mengen und gewünschte Berichte.
Wie entsteht ein messbar robuster HF- und High-Speed-Kanal?
Ein robuster Kanal entsteht aus einem vollständigen Budget für Verlust, Reflexion, Crosstalk, Modenwandlung, Jitter und Rauschen. Stack-up, Material, Leiterbahn, Via, Rückstrom, Connector und Terminierung werden gemeinsam modelliert. Coupon, VNA/TDR, Eye und gegebenenfalls BER-Test korrelieren das Modell mit dem realen Produkt.
Senden Sie PCB-Daten, Stack-up, Protokoll, Datenrate, Channel Budget und Messanforderungen über die Angebotsseite oder an [email protected]. HILPCB kann daraus DFM-Rückfragen, Material- und Backdrill-Optionen, Couponaufbau und den bestätigten Prüfberichtsumfang ableiten.
