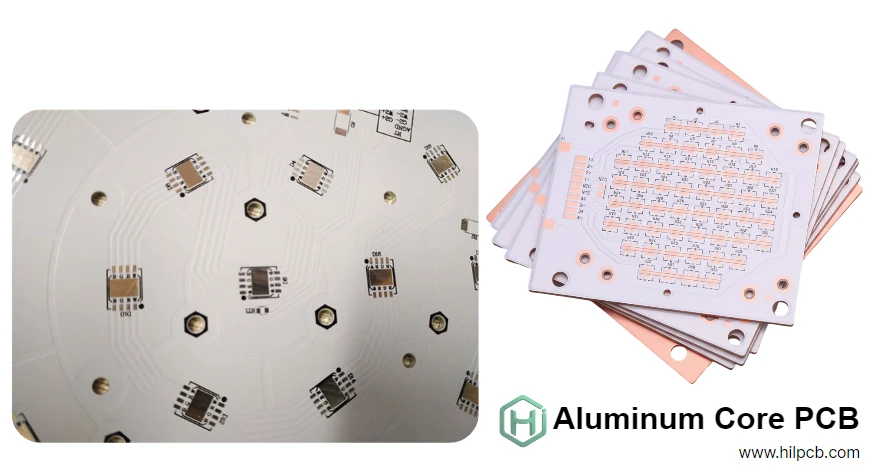

Les équipements haute puissance, comme les systèmes d’éclairage LED, les modules électroniques automobiles et les convertisseurs de puissance, produisent une quantité importante de chaleur qui doit être évacuée efficacement. Le PCB à âme aluminium constitue une solution adaptée grâce à son excellente conductivité thermique, permettant de maintenir les composants à une température de fonctionnement sûre et d’assurer une meilleure fiabilité sur le long terme.
Chez HILPCB, nous proposons des solutions complètes de fabrication de PCB et de services d’assemblage conçues pour améliorer la gestion thermique, les performances électriques et la durée de vie des produits électroniques. Que votre projet concerne l’éclairage LED, l’automobile ou l’électronique de puissance, nous fournissons des cartes haute qualité adaptées aux contraintes industrielles. Notre expertise dans la fabrication de PCB à base métallique garantit une dissipation thermique constante, depuis les prototypes jusqu’à la production en série, même dans les environnements thermiques les plus exigeants.
Pourquoi le PCB à âme aluminium surpasse le FR4 traditionnel
La différence principale repose sur l’architecture thermique de la carte. Avec un PCB FR4 classique, la chaleur doit traverser un substrat à faible conductivité avant d’atteindre l’air ambiant, ce qui crée un point de résistance thermique et provoque une augmentation rapide de la température. Le PCB à âme aluminium supprime cette limitation grâce à une structure métallique capable de transférer la chaleur 600× plus rapidement.
Comparaison des performances thermiques :
| Paramètre | PCB FR4 | PCB à âme aluminium |
|---|---|---|
| Conductivité thermique | 0.3 W/mK | 1–5 W/mK (diélectrique) + 200 W/mK (Al) |
| Augmentation de température de jonction | +40–60°C | +10–25°C |
| Durée de vie des composants | Référence | 2–5× plus longue |
| Capacité de densité de puissance | <1W/cm² | 3–10W/cm² |
Pour une LED de 10W, cette différence permet d’obtenir une température de jonction de 65°C contre 100°C avec une carte FR4. Le résultat est une durée de fonctionnement pouvant atteindre 50 000 heures au lieu d’une défaillance prématurée après seulement 10 000 heures.
Le substrat aluminium remplit trois fonctions essentielles : il assure la conduction verticale de la chaleur depuis les composants, répartit l’énergie thermique horizontalement sur toute la surface de la carte et renforce la rigidité mécanique afin de limiter les déformations. Une fine couche diélectrique de 50–200µm garantit l’isolation électrique tout en assurant un transfert thermique vertical avec une résistance minimale.
Structure du PCB à âme aluminium :
- Couche cuivre : 1–10 oz pour les pistes de circuit et la distribution de puissance
- Couche diélectrique : polymère chargé en céramique (conductivité thermique de 1–5 W/mK)
- Base aluminium : substrat de 1.0–3.0mm (alliage 5052 ou 6061)
Pour les applications à fort courant dépassant 50A, l’association avec la technologie PCB cuivre épais permet d’obtenir simultanément une meilleure capacité électrique et une diffusion thermique renforcée.
Les principales applications qui stimulent la demande en PCB à âme aluminium

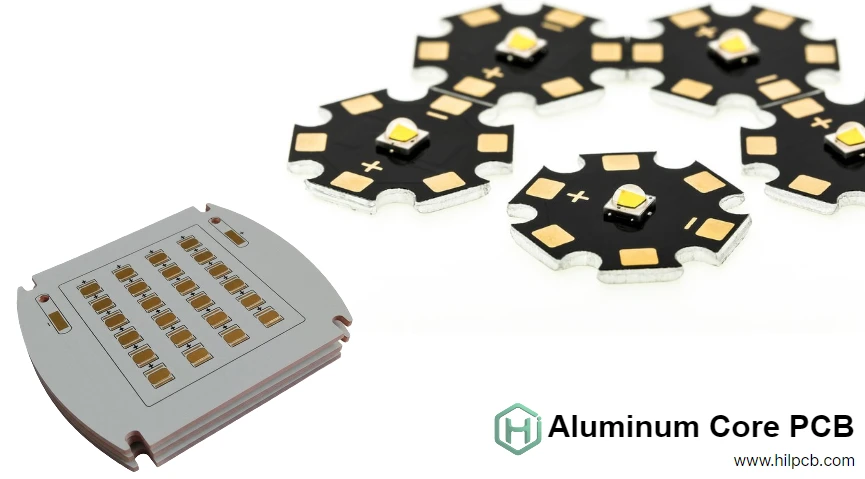

Systèmes d’éclairage LED
Les LED haute luminosité ne transforment que 30–40% de l’énergie électrique reçue en lumière. Les 60–70% restants sont convertis en chaleur, concentrée dans des zones de jonction de quelques millimètres seulement. Lorsque la température de jonction dépasse 85°C, la dégradation des composants s’accélère, entraînant une dérive de couleur et une perte importante du flux lumineux.
Le PCB à âme aluminium maintient les températures des LED sous les seuils critiques, même avec des courants d’alimentation élevés. Les applications concernées incluent les éclairages publics (réseaux de 80–150W), les projecteurs automobiles (30–60W), les systèmes horticoles (100–400W) et les solutions d’éclairage architectural. Le masque de soudure blanc réfléchit la lumière parasite et améliore l’efficacité globale du système de 5–10%.
Caractéristiques de conception :
- Réseaux de vias thermiques sous chaque LED (12–20 vias, diamètre de 0.4mm)
- Couche cuivre de diffusion thermique de 2 oz
- Substrat aluminium de 1.5–2.0mm
- Diélectrique de 2.0 W/mK pour optimiser le rapport coût/performance
Électronique de puissance automobile
Les véhicules modernes intègrent 50–150 unités de contrôle électronique fonctionnant dans une plage de température allant de -40 à +125°C. Les compartiments moteur peuvent dépasser 125°C en température ambiante, tandis que les composants de puissance génèrent eux-mêmes une chaleur importante. Les systèmes de gestion de batterie, les convertisseurs DC-DC et les onduleurs dissipent généralement 20–200W dans des boîtiers compacts.
La technologie PCB à base aluminium garantit un fonctionnement fiable dans les conditions thermiques automobiles. Le substrat aluminium rigide résiste aux vibrations conformément aux normes SAE J1455 tout en conservant ses performances thermiques après des milliers de cycles de température.
Les onduleurs de véhicules électriques traitant 50–200kW utilisent souvent des architectures spécialisées combinant des zones en âme aluminium pour les IGBT et des sections multicouches FR4 pour les circuits de commande. Cette approche hybride est connue sous le nom de PCB aluminium stratifié.
Alimentations industrielles
Les alimentations à découpage, les variateurs moteurs et les onduleurs solaires bénéficient fortement d’une gestion thermique intégrée. Les MOSFET et les IGBT commutant entre 100kHz–1MHz génèrent une quantité importante de chaleur proportionnelle à la puissance traitée.
Le PCB à âme aluminium permet de réaliser des alimentations compactes de 500W dans des boîtiers de taille réduite, alors que les conceptions FR4 nécessitant des dissipateurs externes occupent généralement deux fois plus de volume. Les améliorations thermiques permettent également un gain d’efficacité de 1–3 points de pourcentage grâce à la réduction des pertes de conduction et de commutation.
Spécifications courantes :
- Substrat aluminium de 2.0mm pour la diffusion thermique
- Diélectrique haute performance de 3.0–4.0 W/mK
- Cuivre de 4–6 oz pour les pistes à fort courant
- Réseaux de vias sous les semi-conducteurs de puissance
Directives de conception pour maximiser l’efficacité thermique
Stratégie des vias thermiques
Les vias thermiques constituent des chemins essentiels pour transférer la chaleur verticalement depuis les empreintes des composants vers le substrat aluminium. Une conception optimale utilise des vias de 0.3–0.5mm de diamètre avec un placage cuivre de 1 oz, espacés de 0.8–1.2mm dans des réseaux hexagonaux.
Recommandations selon la puissance dissipée :
- Composants de 1–2W : 8–12 vias
- Composants de 3–5W : 12–20 vias
- Composants de 5–10W : 20–40 vias
- Composants >10W : Via-in-pad avec remplissage époxy
Le positionnement via-in-pad réduit la distance de diffusion latérale de la chaleur, mais nécessite un remplissage des vias afin d’éviter l’aspiration de la soudure pendant l’assemblage. HILPCB propose des services de remplissage de vias spécialement adaptés aux applications haute puissance.
Optimisation du placement des composants
Les composants dissipant une puissance élevée doivent être répartis sur la surface de la carte plutôt que regroupés dans une zone limitée. Il est recommandé de conserver un espacement minimum de 10–15mm entre les composants dissipant plus de 2W afin d’éviter les interactions thermiques, où la chaleur d’un composant augmente la température ambiante de ses voisins.
Les composants sensibles à la température, comme les références de tension, les résistances de précision et les oscillateurs à quartz, doivent être placés à au moins 20mm des principales sources de chaleur. Grâce à sa capacité de diffusion thermique élevée, le substrat aluminium influence thermiquement plusieurs centimètres autour des composants de puissance.
Choix du poids de cuivre
Un cuivre standard de 1–2 oz convient aux pistes de signal et aux distributions de puissance modérées. Les plans d’alimentation transportant 10–30A nécessitent un cuivre de 3–6 oz afin de réduire l’échauffement résistif. Pour les applications extrêmes dépassant 50A, la technologie PCB cuivre épais utilisant 8–10 oz devient indispensable.
Une couche cuivre plus épaisse améliore également la diffusion latérale de la chaleur depuis les points chauds avant son transfert vertical à travers la couche diélectrique. Les larges zones cuivre sous les composants de puissance répartissent l’énergie thermique sur une surface aluminium plus importante.
Sélection du diélectrique
Les diélectriques standards de 1.5–2.0 W/mK conviennent aux charges thermiques modérées (<3W/cm²) avec une épaisseur de 100–150µm. Les matériaux haute performance de 3–5 W/mK réduisent la résistance thermique de 40–60%, mais leur coût augmente de 50–100%. Ils sont recommandés lorsque la densité de puissance ou les contraintes d’encombrement imposent des performances maximales.
Les diélectriques plus fins (50–75µm) diminuent la résistance thermique, mais augmentent les contraintes électriques et limitent l’isolation en tension. Les applications haute tension (>500V) nécessitent une épaisseur de 150–200µm malgré une perte de performance thermique.
L’excellence industrielle de HILPCB
Notre unité de fabrication de PCB à âme métallique applique des contrôles avancés afin de garantir une performance thermique constante :
Qualité des matériaux : Les substrats aluminium reçoivent un traitement de surface (anodisation ou revêtement de conversion) améliorant l’adhérence. Une inspection des matériaux entrants vérifie la conductivité thermique, l’épaisseur et la composition avant le lancement de la production.
Contrôle du laminage : Les presses de laminage sous vide assemblent le diélectrique et l’aluminium avec un contrôle précis de la température (±2°C) et de la pression (±10 PSI). Le suivi du procédé garantit des interfaces sans vide indispensables aux performances thermiques.
Précision du perçage : Des forets carbure spécialisés et des paramètres adaptés aux substrats aluminium empêchent la formation de bavures tout en maintenant une précision dimensionnelle de ±0.05mm.
Vérification des tests : Chaque lot de production subit des tests électriques, une inspection thermique par imagerie et une vérification dimensionnelle. Des cartes prélevées sont également soumises à une mesure de résistance thermique afin de valider les spécifications.
Certifications qualité : ISO 9001, UL, IPC-6012 Classe 2/3, conformité RoHS/REACH et IATF 16949 pour les applications automobiles. Une traçabilité complète des matériaux accompagne les procédures de qualification client.
Notre usine de fabrication de PCB propose des délais de prototypage de 5–7 jours et des délais de production de 10–15 jours, avec un accompagnement technique complet allant de l’analyse thermique jusqu’à la fabrication en volume.
