La reussite de la conception et fabrication de PCB pour circuits haute frequence repose sur l'adequation exacte entre la geometrie electromagnetique des lignes de transmission et les tolerances serrees de production en usine. Entre 1 GHz et plus de 77 GHz, la degradation du signal est gouvernee par l'effet de peau, l'absorption dielectrique et les discontinuites d'impedance aux transitions de couches. La mise en oeuvre rigoureuse de techniques de conception RF (routage en guide d'ondes coplanaire avec plan de masse, compensation CAM de gravure, feuilles de cuivre a tres faible profil et retrait du vernis epargne) garantit des pertes d'insertion (S21) et des pertes de retour (S11 < -15 dB) parfaitement predictibles du prototype a la serie.
Les systemes modernes, qu'il s'agisse des reseaux 5G a 28 GHz, des radars automobiles a 77 GHz ou des liaisons satellites au-dela de 100 GHz, poussent les technologies de PCB HF dans leurs retranchements. Ces conceptions doivent tenir compte de l'effet de peau, des pertes dielectriques, de la rugosite de surface et du couplage electromagnetique : des phenomenes negligeables aux basses frequences, mais critiques dans les domaines des micro-ondes et des ondes millimetriques. L'ingenierie RF pratique impose d'integrer la geometrie du routage aux contraintes reelles de fabrication en atelier.

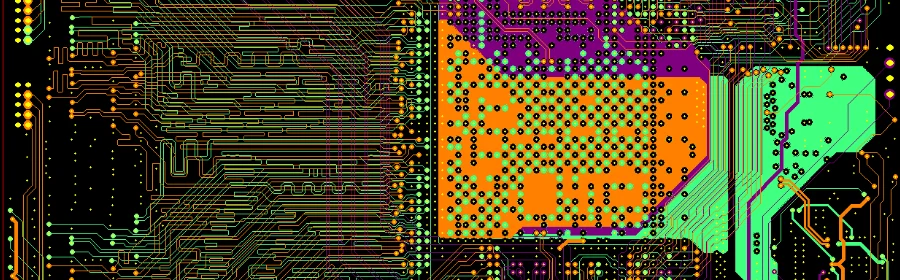

Concepts fondamentaux de la conception de PCB haute frequence
A partir de quand une piste devient-elle une ligne de transmission ?
Le passage d'un comportement a elements concentres a un comportement distribue intervient lorsque la longueur electrique depasse l/10 de la longueur d'onde du signal. Ce seuil critique indique a partir de quand une vraie approche ligne de transmission devient indispensable.
Calcul de la longueur d'onde dans un substrat PCB :
l = c / (f x racine(e_r))
Avec :
- c = vitesse de la lumiere (3x10^8 m/s)
- f = frequence (Hz)
- e_r = constante dielectrique relative
Pour un signal de 5 GHz sur FR4 (e_r = 4,4) : l = 3x10^8 / (5x10^9 x racine(4,4)) = 28,6 mm
Longueur critique = l/10 = 2,86 mm
Toute piste plus longue que 2,86 mm doit donc etre traitee comme une ligne de transmission a 5 GHz.
Comprendre le retard de propagation et l'integrite du signal
La vitesse de propagation du signal influence directement le timing, les relations de phase et l'integrite du signal dans les circuits haute frequence.
Calcul du retard de propagation :
tpd = 85 x racine(e_r) ps/pouce
Pour le Rogers RO4003C (e_r = 3,38) : tpd = 85 x racine(3,38) = 156 ps/pouce
Ce retard agit notamment sur :
- la distribution d'horloge dans les systemes numeriques rapides
- l'egalisation de phase des paires differentielles
- le retard introduit dans les reseaux de filtres
- le pilotage de faisceau des reseaux d'antennes
Lien entre temps de montee et bande passante :
La relation entre temps de montee et bande passante determine le contenu frequentiel du signal :
BW = 0,35 / tr
Un signal avec un temps de montee de 35 ps contient des composantes jusqu'a 10 GHz. Meme des conceptions considerees comme numeriques doivent alors etre traitees avec les regles de ligne de transmission.
Techniques de conception RF (RF Frequency Design Techniques)
Transformer un schema RF en carte physique fonctionnelle exige des methodes neutralisant les reactances parasites, les reflexions aux discontinuites et les pertes dielectriques. Aux frequences micro-ondes et millimetriques, la geometrie du routage dicte directement la reponse electromagnetique. Les techniques suivantes etablissent le pont entre regles de CAO et realite de fabrication :
Continuite du plan de reference et blindage par vias (Via Fencing)
Les courants de retour haute frequence empruntent le chemin de moindre inductance, circulant directement sous le conducteur de signal sur le plan de reference immediat. Toute coupure dans ce trajet — fentes, separations de plans ou decoupes thermiques — allonge la boucle de courant, injecte de l'inductance parasite, genere des rayonnements CEM et degrade fortement l'attenuation d'insertion.
- Blindage par vias (Via Fencing) : Sur les lignes coplanaires avec plan de masse (GCPW) et les pistes RF critiques, implanter des rangees de vias de masse de part et d'autre. L'espacement via-a-via doit respecter ≤ λ/10 (idealement λ/20 a la frequence harmonique maximale), et la distance bord de piste / paroi de via doit etre de 1,5× a 2× la largeur de piste pour etouffer les resonances d'ondes de substrat.
- Plan de masse RF dedie : Reserver la couche 2 comme plan de masse continu ininterrompu directement sous les pistes RF de surface. Aucune piste basse frequence ou d'alimentation ne doit traverser cette zone de reference.
Facteur de gravure et compensation CAM de largeur de piste
La gravure chimique en production produit une sous-gravure laterale qui transforme la section initialement rectangulaire de la piste en profil trapezoidal. La largeur superieure (Wtop) etant inferieure a la base (Wbase), l'impedance caracteristique reelle (Z0) s'eleve de 1,5 a 3,5 Ω par rapport aux calculs theoriques CAD non compenses.
- Rapport de facteur de gravure : Un cuivre standard de 1 oz (35 μm) produit un facteur de gravure moyen de 2:1 a 3:1 selon la chimie d'attaque.
- Surcote CAM en usine : Les ingenieurs FAO appliquent une compensation pre-lithographique (ajout de +0,5 a +1,0 mil / 13 a 25 μm sur les fichiers Gerber) pour garantir l'impedance finale specifiee a ± 5%.
Rugosite du cuivre et gestion de l'effet de peau
Au-dela de 5 GHz, le courant se concentre dans l'epaisseur de peau superficielle (δ ≈ 0,66 μm a 10 GHz sur cuivre). Si la rugosite moyenne (Rz) de la feuille de cuivre depasse cette profondeur de peau, le courant contourne les micro-dents du cuivre, augmentant lourdement les pertes ohmiques et la dispersion de phase.
| Type de feuille de cuivre | Rugosite typique (Rz) | Domaine d'adaptation RF | Impact d'attenuation a 20 GHz |
|---|---|---|---|
| Cuivre electrodepose standard (ED) | > 5,0 μm | Faible (inadapte au-dela de 5 GHz) | Jusqu'a +50% de pertes ohmiques |
| Feuille a traitement inverse (RTF) | 2,5 - 3,5 μm | Modere (5 - 15 GHz) | +15 a 25% de pertes |
| Profil tres bas (VLP) | 1,2 - 2,0 μm | Eleve (15 - 40 GHz) | Seulement +5 a 10% de pertes |
| Cuivre lamine recuit (RA) / HVLP | < 1,0 μm | Critique (> 40 GHz, ondes mm) | Valeur de reference basse |
Pour les circuits haute frequence, exiger du cuivre VLP ou HVLP sur des substrats a faible perte tels que Rogers RO4350B, RO4003C ou Panasonic Megtron 6.
Retrait du vernis epargne (Solder Mask Pull-Back)
Le masque de soudure photoimageable liquide (LPI) est formule pour l'isolation environnementale, non pour les performances dielectriques micro-ondes. Il presente une tangente de perte elevee (\tanδ ≈ 0,02 a 0,03) et une permittivite instable (εr ≈ 3,8 a 4,2).
Recouvrir une ligne microruban de vernis abaisse son impedance de 2 a 4 Ω et augmente l'absorption dielectrique. Au-dessus de 6 GHz, les pistes RF doivent recevoir une ouverture de vernis epargne (pull-back) avec un jeu de 3 a 5 mils (75 a 125 μm). Le cuivre mis a nu est protege par argent immersion (IAg) ou nickel-or chimique (ENIG/ENEPIG).
Reglage des discontinuites aux plages d'accueil des composants
Les plages CMS (passifs 0402/0201, boitiers QFN, connecteurs coaxiaux de bord) sont plus larges que les microrubans 50 Ω, creant une surcapacite parasite localisee (Cpad) qui deforme la perte de retour (S11).
- Evidement de masse (Ground Relief) : Ouvrir une fenetre de cuivre sur la couche 2 sous le pad CMS pour referencer la plage sur la couche 3. L'augmentation de la distance dielectrique (h) rehausse l'inductance locale et restitue l'impedance nominale de 50 Ω.
- Transitions effilees (Tapering) : Utiliser des biseaux a 45° pour relier les larges plots aux pistes RF etroites afin d'eliminer les sauts brusques d'impedance.
Conception et mise en oeuvre des lignes de transmission
Optimisation des lignes microstrip
La microstrip est la structure de ligne de transmission la plus courante sur les PCB RF, car elle simplifie a la fois le montage des composants et les operations de test. En revanche, obtenir des performances optimales suppose de bien maitriser plusieurs parametres.
Precision de l'impedance caracteristique :
Le calcul exact de l'impedance microstrip doit prendre en compte :
- la constante dielectrique effective avec l'interface air
- l'effet de l'epaisseur du conducteur sur la repartition du courant
- les proprietes dielectriques dependantes de la frequence
- l'accumulation des tolerances de fabrication
Pour une microstrip de 50 ohms sur RO4350B (h = 0,508 mm, e_r = 3,48) :
Avec l'equation de Wheeler affinee : Z0 = (87 / racine(e_r + 1,41)) x ln(5,98h / (0,8w + t))
Largeur calculee : w = 1,11 mm Tolerance de fabrication : plus ou moins 0,025 mm Plage d'impedance obtenue : 49,2 ohms a 50,8 ohms
Dispersion et effets de frequence :
La microstrip presente un comportement dependant de la frequence a cause du dielectrique non homogene, avec le substrat en dessous et l'air au-dessus :
A 1 GHz : e_eff = 2,65 A 10 GHz : e_eff = 2,71 A 30 GHz : e_eff = 2,78
Cette dispersion entraine :
- une variation d'impedance selon la frequence
- une variation de la vitesse de phase
- une deformation des impulsions dans les applications large bande
Pour limiter ces effets, on peut employer des substrats minces (h < l/20), choisir des materiaux a faible Dk afin de reduire le contraste substrat-air et utiliser des microstrips couvertes avec de fines couches de recouvrement pour stabiliser l'environnement.
Utilisation du stripline pour une meilleure isolation
En stripline, le conducteur de signal est place entre deux plans de masse, ce qui garantit une excellente isolation et une impedance plus stable.
Avantages en haute frequence :
- blindage electromagnetique complet
- absence de perte par rayonnement
- propagation independante de la frequence
- tres bonne isolation entre sous-ensembles
Equation de conception pour un stripline centre :
Z0 = (60 / racine(e_r)) x ln(4b / piw)
Avec :
- b = espacement entre les plans de masse
- w = largeur de la piste
- e_r = constante dielectrique
Cas du stripline asymetrique :
Si la piste n'est plus centree :
Z0 = Z0(centre) x [1 - (2h1 - b)^2 / b^2]
Ce decalage provoque :
- une baisse d'impedance pouvant atteindre 15 %
- une conversion de mode aux discontinuites
- un couplage plus fort avec les pistes voisines
Guide d'ondes coplanaire pour les applications mmWave
Le guide d'ondes coplanaire, ou CPW, est tres performant au-dessus de 20 GHz et convient bien aux circuits en ondes millimetriques.
Parametres de conception du CPW :
L'impedance caracteristique depend :
- de la largeur du conducteur central (w)
- de l'ecartement a la masse (g)
- de l'epaisseur du substrat (h)
- de la constante dielectrique du substrat (e_r)
Pour un CPW de 50 ohms sur 0,254 mm de RO3003 (e_r = 3,0) :
- w = 0,5 mm
- g = 0,3 mm
- e_r effectif = 2,1 (forte contribution de l'air)
Avantages pour la conception haute frequence :
- integration simple des composants en derivation
- pas d'inductance de via pour la masse
- moins de dispersion qu'une microstrip
- compatibilite avec le montage flip-chip
Architecture de stack-up pour les performances RF
Optimiser les stack-up dans les systemes RF mixtes
Les systemes RF modernes combinent circuits analogiques haute frequence, numerique rapide et distribution d'energie. Le stack-up doit donc etre pense avec soin.
Stack-up RF universel 6 couches :
| Couche | Fonction | Materiau | Epaisseur |
|---|---|---|---|
| 1 | RF/Composants | Cuivre | 0,5 oz |
| 1-2 | Dielectrique | RO4350B | 0,254 mm |
| 2 | Masse | Cuivre | 1 oz |
| 2-3 | Dielectrique | FR4 | 0,360 mm |
| 3 | Alimentation/Signal | Cuivre | 0,5 oz |
| 3-4 | Dielectrique | FR4 Core | 0,710 mm |
| 4 | Signal | Cuivre | 0,5 oz |
| 4-5 | Dielectrique | FR4 | 0,360 mm |
| 5 | Masse | Cuivre | 1 oz |
| 5-6 | Dielectrique | RO4350B | 0,254 mm |
| 6 | RF/Numerique | Cuivre | 0,5 oz |
Cette configuration apporte :
- des couches RF a impedance controlee (1 et 6)
- des references de masse continues
- un blindage EMI entre RF et numerique
- une optimisation economique grace a l'emploi cible de materiaux hautes performances
Strategie de gestion des plans de masse
La bonne implementation du plan de masse est centrale pour les performances RF, car elle agit sur les chemins de retour, l'isolation et les EMI.
Plans de masse continus ou segmentes :
Avantages des plans continus :
- chemin de retour a plus faible impedance
- blindage maximal
- impedance plus previsible
- processus de conception plus simple
Quand segmenter :
- pour isoler les domaines RF et numeriques
- dans les circuits analogiques sensibles au bruit
- quand plusieurs potentiels de masse coexistent
Effets des perforations dans les plans de masse :
Les perforations realisees pour les vias thermiques ou pour reduire la masse influencent directement les performances RF.
Pour 20 % de perforation avec des trous de 1 mm sur une grille de 2 mm :
- e_r effectif augmente de 3 a 5 %
- l'impedance augmente de 2 a 3 %
- l'efficacite de blindage diminue de 10 a 15 dB
Regle de conception : tenir les perforations a plus de 5 fois la largeur de piste des traces RF.
Techniques d'optimisation de l'integrite du signal
Conception et optimisation des vias à haute fréquence
Les vias sont des discontinuités inévitables dans les circuits RF ; leur conception doit limiter leur effet sur l’intégrité du signal.
Modélisation de l’impédance d’un via :
Un via peut être approché par une inductance série et une capacité parallèle :
L ≈ 0,2h[ln(4h/d) + 1] nH C ≈ 0,0555εrD₁h/(D₂-D₁) pF
Avec :
- h = hauteur du via (mm)
- d = diamètre de perçage (mm)
- D₁ = diamètre du pad (mm)
- D₂ = diamètre de l’antipad (mm)
Estimation illustrative :
Pour un perçage de 0,2 mm et un via de 1,6 mm de long, cette approximation donne environ 1,43 nH. Avec le même perçage et une longueur de 0,3 mm, elle donne environ 0,17 nH. Ce sont des estimations à paramètres concentrés, pas une qualification du canal. La capacité dépend de la géométrie du pad, de l’antipad et du diélectrique ; les résonances du stub résiduel nécessitent aussi un modèle du via et du chemin de retour.
Maitriser le couplage electromagnetique
Le couplage parasite entre circuits limite les performances globales. Il faut donc appliquer des strategies systematiques pour obtenir une isolation suffisante.
Mecanismes de diaphonie et contre-mesures :
Le couplage peut apparaitre selon plusieurs mecanismes :
Couplage capacitif (champ electrique) :
- proportionnel a dV/dt
- dominant en forte impedance
- reduit par des ecrans de masse
Couplage inductif (champ magnetique) :
- proportionnel a dI/dt
- dominant en faible impedance
- reduit par blindage magnetique ou routage orthogonal
Comparaison de techniques d'isolation :
| Technique | Gain d'isolation | Plage de frequence | Cout d'implementation |
|---|---|---|---|
| Espacement 3W | 10-15 dB | DC-10 GHz | Faible |
| Guard traces | 15-20 dB | DC-20 GHz | Moyen |
| Via fencing | 20-30 dB | DC-40 GHz | Moyen |
| Blindage de cavite | >40 dB | Toutes | Eleve |
Signaux differenciels dans les applications RF
Les lignes differentielles offrent une meilleure immunite au bruit et reduisent les EMI sur les signaux haute frequence.
Regles pour les paires differentielles edge-coupled :
Objectifs pour une impedance differentielle de 100 ohms :
- impedance single-ended : 55 a 60 ohms par piste
- facteur de couplage : 0,15 a 0,25, avec une preference pour un couplage modere
- appairage de longueur : <0,1 mm pour des signaux a 10 GHz
- variation d'espacement : <10 % sur toute la longueur
Rejet du mode commun :
Atteindre plus de 40 dB de rejet du mode commun implique :
- un routage symetrique avec parasites appaires
- des reseaux de terminaison equilibres
- des selfs de mode commun si necessaire
- une continuite du plan de masse sous les paires
Conception du reseau de distribution d'alimentation pour les systemes RF
Mise en place d'une strategie de decouplage
Les circuits RF demandent une alimentation d'une tres grande proprete, avec des niveaux de bruit souvent inferieurs a 1 mV RMS sur toute la bande utile.
Reseau de decouplage selon la frequence :
Un PDN bien concu traite chaque plage de frequence avec les composants adaptes :
DC a 1 MHz : stockage de masse
- condensateurs : 100 uF a 1000 uF electrolytiques ou tantale
- emplacement : pres de l'entree d'alimentation
- objectif : reserve d'energie pour les transitoires de charge
1 MHz a 100 MHz : moyenne frequence
- condensateurs : 0,1 uF a 10 uF ceramique
- emplacement : repartis sur la carte
- objectif : stockage local
100 MHz a 1 GHz : haute frequence
- condensateurs : 10 nF a 100 nF en boitiers 0402/0201
- emplacement : a moins de 2 mm des broches d'alimentation des circuits integres
- objectif : filtrage haute frequence
Au-dela de 1 GHz : tres haute frequence
- solution : capacite integree ou ESL ultra-faible
- implementation : couples de plans alimentation/masse
- impedance cible : <0,1 ohm
Gestion des resonances des plans d'alimentation
Les resonances entre plans paralleles peuvent propager le bruit sur toute la carte.
Calcul de la frequence de resonance :
fr = (c/2racine(e_r)) x racine(m^2/a^2 + n^2/b^2)
Pour une carte de 100 mm x 80 mm avec e_r = 4,4 : premiere resonance (m = 1, n = 0) : fr = 357 MHz
Strategies d'attenuation :
Capacite integree :
- dielectrique mince (<0,1 mm) entre plans
1000 pF/in^2 de capacite
- remonte les resonances au-dessus de la bande utile
Materiaux dissipatifs :
- plan d'alimentation sur substrat plus dissipatif
- amortissement croissant avec la frequence
- reduction du facteur Q des resonances
Segmentation avec stitching :
- division des grands plans en sections plus petites
- connexion par vias multiples et condensateurs
- augmentation de la frequence de resonance la plus basse
Controle EMI et conformite reglementaire
Reduction du rayonnement de bord
Les bords du PCB se comportent comme des antennes a fente et peuvent rayonner une energie electromagnetique suffisante pour faire echouer les tests EMI.
Quantification du rayonnement de bord :
Puissance rayonnee depuis le bord de carte : P = (120pi x I^2 x L^2)/l^2
Avec :
- I = courant de bord (A)
- L = longueur du bord (m)
- l = longueur d'onde (m)
Pour 1 mA a 1 GHz le long d'un bord de 100 mm : P = 13,2 uW (-18,8 dBm)
Cette valeur depasse de 20 dB les limites FCC classe B.
Methodes de reduction eprouvees :
Mise en oeuvre d'un via fencing :
- espacement : au maximum l/20, soit 1,5 mm a 10 GHz
- connexion : toutes les couches de masse
- distance au bord : 1 a 2 mm
- efficacite : 20 a 30 dB de reduction
Application de la regle des 20-H :
- retrait du plan d'alimentation : 20 fois l'epaisseur du dielectrique
- reduction des champs de frange
- efficacite : 10 a 15 dB
- tres efficace surtout sous 1 GHz
Filtrage et isolation
Un filtrage bien place empeche la propagation du bruit entre blocs fonctionnels.
Filtre en pi pour les lignes d'alimentation :
Choix de composants pour une coupure a 100 MHz :
- inductances serie : 100 nH (bille ferrite)
- condensateurs shunt : 100 nF || 100 pF
- perte d'insertion : >40 dB au-dessus de 200 MHz
- resistance DC : <0,1 ohm
Filtrage du mode commun :
Pour des signaux differentiels avec bruit en mode commun :
- self de mode commun : 90 ohms a 100 MHz
- impedance differentielle : <1 ohm
- rejet du mode commun : >30 dB
- bande passante : typiquement DC a 2 GHz
Techniques avancees pour le domaine millimetrique
Gerer les discontinuities a frequences mmWave
A frequences millimetriques, la moindre discontinuite peut provoquer des reflexions sensibles et des conversions de mode.
Strategies d'optimisation des coudes :
Les angles droits introduisent une discontinuite capacitive. Plusieurs solutions existent :
Coude chanfreine (coupe a 45 degres) :
- dimension du chanfrein : 0,5 x la largeur de piste
- amelioration du return loss : 10 dB a 30 GHz
- mise en oeuvre simple
Coude arrondi :
- rayon : >3 x la largeur de piste
- return loss : <-30 dB jusqu'a 40 GHz
- ideal pour les trajets critiques
Coude compense :
- ajout d'une compensation inductive
- optimisation specifique necessaire
- meilleure performance possible
Compensation des jonctions en T :
Une jonction en T non compensee presente 2 a 3 dB de perte excessive en mmWave.
Techniques de compensation :
- retrait au niveau de la jonction : 0,1 a 0,15 x la largeur de piste
- reduction de la capacite parasite
- amelioration de l'adaptation de 15 a 20 dB
Technologie SIW
Le Substrate Integrated Waveguide permet une transmission a faibles pertes au-dessus de 20 GHz tout en restant compatible avec des procedes PCB standards.
Parametres de conception :
Pour un SIW a 28 GHz sur 0,508 mm de RO3003 :
- largeur : 4,2 mm (mode TE10)
- diametre des vias : 0,3 mm
- pas des vias : 0,6 mm
- perte d'insertion : 0,05 dB/cm
- isolation : >60 dB
Avantages par rapport a la microstrip :
- 50 % de pertes en moins a 60 GHz
- meilleure isolation
- absence de rayonnement
- compatibilite avec les procedes standards de PCB multicouche
Bonnes pratiques de simulation et de verification
Exigences de simulation electromagnetique
Predire correctement le comportement haute frequence demande une simulation electromagnetique 3D avec un modele rigoureusement defini.
Recommandations de maillage :
Taille maximale des cellules selon la frequence :
- 1 a 5 GHz : l/20
- 5 a 20 GHz : l/30
- 20 a 40 GHz : l/40
40 GHz : maillage adaptatif indispensable
Bonnes pratiques pour la definition des ports :
Une bonne definition des ports conditionne la qualite des S-parametres extraits :
- taille du port : 5 a 10 fois la largeur de piste plus l'espacement
- plan de reference : de-embedded jusqu'au point de mesure
- impedance du port : identique au systeme de mesure
- conditions aux limites : absorbantes ou periodiques selon le cas
Strategie de correlation mesure-simulation
Obtenir une bonne correlation entre les simulations et les mesures demande une methode rigoureuse.
Structures de test a prevoir :
Structures essentielles pour la validation :
- Lignes through : plusieurs longueurs pour extraire les pertes
- Standards open/short : verification du coefficient de reflexion
- Lignes couplees : validation de la diaphonie
- Resonateurs : extraction de Dk et Df
- Standards d'impedance : correlation TDR
Processus de correlation :
- mesurer les vraies valeurs de Dk et Df des materiaux
- mettre a jour la simulation avec ces valeurs
- integrer des modeles de rugosite de surface
- prendre en compte les tolerances de fabrication
- valider sur toute la plage de frequence
Objectifs de correlation typiques :
- module de S11 : plus ou moins 1 dB
- module de S21 : plus ou moins 0,5 dB
- phase : plus ou moins 5 degres
- impedance : plus ou moins 2 ohms
Design for Manufacturing et testabilite
Integration des contraintes de fabrication
Un bon design RF suppose de connaitre les limites de fabrication et de les integrer tres tot dans le layout.
Parametres de fabrication critiques :
| Parametre | Capacite standard | Capacite avancee | Impact sur le design RF |
|---|---|---|---|
| Largeur minimale de piste | 0,1 mm (4 mil) | 0,05 mm (2 mil) | plage d'impedance |
| Percage via minimal | 0,2 mm (8 mil) | 0,1 mm (4 mil) | inductance du via |
| Registration | plus ou moins 0,075 mm | plus ou moins 0,025 mm | alignement des couches |
| Epaisseur cuivre | plus ou moins 10 % | plus ou moins 5 % | variation d'impedance |
| Tolerance de gravure | plus ou moins 0,025 mm | plus ou moins 0,013 mm | reponse frequentielle |
Design for Testability
L'integration de fonctions de test des la phase de conception facilite a la fois la fabrication et la verification des performances.
Mise en oeuvre des points de test RF :
- impedance : adaptee au systeme, typiquement 50 ohms
- taille de pad : compatible avec les pointes RF
- acces masse : a moins de 1 mm du signal
- isolation : >40 dB par rapport aux circuits actifs
Structures de test integrees :
- coupons TDR sur chaque couche
- vehicules de test S-parametres
- structures de test d'isolation
- circuits de suivi de process
Pourquoi choisir HILPCB pour la conception de PCB haute frequence
HILPCB combine une expertise RF approfondie et des moyens industriels avances pour fournir des solutions PCB haute frequence de premier niveau.
Excellence en conception :
- capacites de simulation EM 3D full-wave
- controle d'impedance a plus ou moins 3 %
- optimisation des stack-up pour les performances RF
- analyses d'integrite du signal et d'integrite d'alimentation
Precision de fabrication :
- procedes specialises pour les materiaux PTFE et ceramiques
- impedance controlee avec verification a 100 %
- technologies de vias avancees, y compris le backdrilling
- qualite conforme a l'IPC classe 3
Support complet :
- revue de conception et optimisation DFM
- accompagnement dans le choix des materiaux
- passage du prototype a la production
- tests electriques complets et validation
Foire aux questions sur la conception de PCB haute fréquence (FAQ)
Qu'est-ce que la conception de PCB haute fréquence ?
La conception de PCB haute fréquence est la discipline qui régit le routage des circuits imprimés pour des signaux dont la rapidité impose de traiter les pistes comme des lignes de transmission et non comme de simples conducteurs parfaits. Ce seuil intervient généralement au-delà de 500 MHz–1 GHz ou dès que la longueur critique de piste dépasse λ/10. Que les équipes parlent de routage RF, de conception haute fréquence ou de circuits micro-ondes, l'enjeu demeure invariable : maîtriser l'impédance, les chemins de retour de courant, les pertes et les discontinuités. Pour un PCB haute fréquence destiné aux circuits RF, cela implique un routage en GCPW ou en micro-ruban avec des plans de masse ininterrompus, des vias de blindage au pas ≤λ/10 et un stratifié sélectionné selon ses valeurs Dk/Df dans la bande utile.
Quelles sont les règles fondamentales de conception pour les PCB haute fréquence ?
À titre de repères pratiques, on peut maintenir un plan de masse uniforme sous les pistes RF ; envisager des vias de couture le long des structures coplanaires, souvent avec un pas de l'ordre de λ/10 à λ/20 selon la géométrie et la fréquence ; étudier un retrait du vernis épargne de 3 à 5 mil pour les pistes au-delà de 6 GHz ; et choisir un cuivre VLP ou HVLP lorsque la profondeur de peau approche la rugosité de la feuille. Il faut aussi tenir compte de la sous-gravure dans la largeur des pistes et évaluer les évidements de masse pour les discontinuités capacitives des pastilles. Ces choix se valident pour la géométrie, les matériaux et les exigences du projet.
Quelle est la formule d’inductance d’un via avec 5,08 et ln(4h/d) ?
L’approximation empirique est L ≈ 5,08 × h × [ln(4h/d) + 1] nH lorsque h et d sont tous deux exprimés en pouces, ou L ≈ 0,2 × h × [ln(4h/d) + 1] nH lorsqu’ils sont tous deux en millimètres. h désigne la longueur du via et d le diamètre de perçage. Pour un via de 1,6 mm avec un perçage de 0,2 mm, ce modèle donne environ 1,43 nH. Évaluez capacité, stubs et performances du canal avec un modèle du via et du retour adapté à la géométrie ; cette approximation seule ne permet pas de déterminer une fréquence de résonance.
