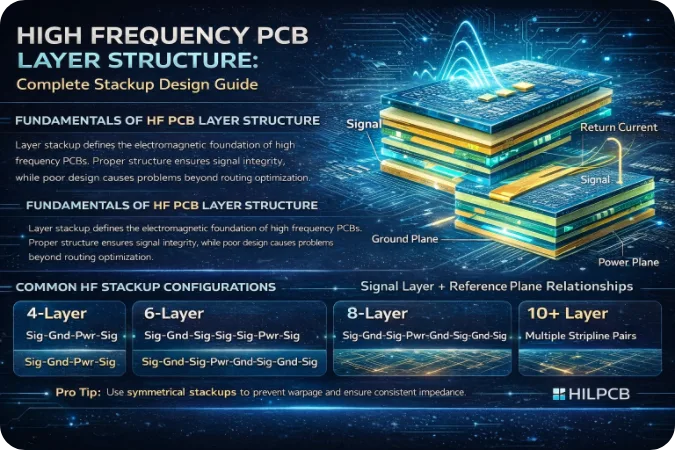

Un empilement (stackup) de PCB haute fréquence est l'arrangement contrôlé de couches de cuivre et de diélectrique qui définit chaque ligne de transmission, son chemin de retour, son couplage, ses pertes et sa fabricabilité. Il doit être validé avec le fabricant avant le routage car c'est le diélectrique pressé final, le profil du cuivre et les tolérances de fabrication—et non un modèle générique—qui déterminent le résultat électrique.
Points Clés
- La "haute fréquence" ne se résume pas à un seul seuil d'horloge. Pour les réseaux numériques, le temps de montée/descente (edge rate) et le délai d'interconnexion déterminent le comportement de la ligne de transmission ; pour la RF, utilisez la porteuse, les harmoniques et la bande passante de modulation.
- Fournissez à chaque signal critique une référence adjacente continue et un chemin de retour local à chaque transition de couche. Une paire différentielle interagit toujours avec ses plans de référence.
- Choisissez entre micro-ruban (microstrip), ruban (stripline) ou guide d'onde coplanaire mis à la terre (GCPW) en fonction des pertes, de l'isolation, du lancement (launch), du routage et des besoins de fabrication, plutôt que de supposer qu'un type est toujours supérieur.
- Utilisez les données de conception du fournisseur de stratifié à la fréquence et pour la structure appropriées. Le Dk nominal de la fiche technique ne suffit pas pour un modèle d'impédance ou de phase.
- Intégrez l'épaisseur pressée, l'épaisseur/le profil du cuivre, la compensation de gravure, le masque de soudure, la trame de verre et la géométrie des vias dans le solveur de champ.
- Spécifiez des preuves d'acceptation séparées pour l'impédance, les pertes d'insertion, les dimensions et l'identité des matériaux. Les tests d'impédance TDR ne prouvent pas l'ensemble des pertes d'un canal RF ni les performances de lancement.
Table des Matières
- Qu'est-ce qui rend un empilement de PCB haute fréquence ?
- Quelles exigences doivent être figées avant de définir le nombre de couches ?
- Comment coupler les plans de signal et de référence ?
- Micro-ruban vs ruban vs guide d'onde coplanaire mis à la terre
- Comment utiliser les empilements de 4, 6 et 8 couches ?
- Comment spécifier le stratifié, le Dk et les pertes ?
- Comment les vias, les lancements et les changements de plans affectent-ils l'empilement ?
- Quelles preuves de fabrication et de test sont nécessaires ?
- Modes de défaillance courants des empilements haute fréquence
- Liste de contrôle RFQ pour les empilements de PCB haute fréquence
- Foire aux questions
Qu'est-ce qui rend un empilement de PCB haute fréquence ?
L'empilement devient électriquement critique lorsqu'une piste ne peut plus être traitée comme une connexion idéale. Les fronts numériques rapides se propagent sous forme d'ondes, même si la fréquence d'horloge semble modeste. Les circuits RF et micro-ondes sont directement sensibles à l'impédance, à la longueur de phase, aux pertes, au couplage et aux discontinuités à leurs fréquences de fonctionnement.
Ne classez pas chaque réseau par une règle générale "supérieure à 100 MHz". Enregistrez plutôt :
- le temps de montée/descente du pilote numérique, le standard de l'interface, la tension et la dégradation de synchronisation ou d'œil tolérée ;
- la plage de fréquence RF, la bande passante, la puissance, le facteur de bruit ou la sensibilité à l'adaptation ;
- le mode et la cible d'impédance, incluant les géométries asymétriques (single-ended), différentielles ou coplanaires ;
- la longueur de routage maximale, l'atténuation (insertion/return loss) autorisée et le budget de phase ou de biais (skew) ;
- les modèles de connecteurs, de boîtiers, de vias et de lancements de test appartenant au canal.
Le nombre de couches découle alors de la densité de routage, de la continuité des plans, du dégagement des BGA (escape routing), de la distribution de l'alimentation, de l'isolation, de l'épaisseur mécanique et des capacités de fabrication. Une carte RF à deux couches peut être valable pour un circuit micro-ruban focalisé. Un produit complexe à signaux mixtes peut nécessiter de nombreuses couches. L'affirmation "les cartes RF doivent comporter au moins quatre couches" n'est pas une exigence d'ingénierie.
Quelles exigences doivent être figées avant de définir le nombre de couches ?
La matrice exigences/preuves suivante empêche un empilement de se transformer en un simple dessin invérifiable.
| Exigence de conception | Conséquence sur l'empilement | Variable de fabrication | Preuve de validation |
|---|---|---|---|
| impédance caractéristique | largeur/espacement des pistes, épaisseur de cuivre et distance à la référence | diélectrique pressé, gravure et placage | modèle de solveur de champ plus résultats du coupon TDR |
| budget de pertes d'insertion | Df du matériau, profil de cuivre, géométrie et longueur | lot de stratifié, traitement oxyde/adhérence et rugosité des conducteurs | données VNA sur coupon/canal avec définition du retrait (de-embedding) du dispositif de test |
| adaptation de phase ou délai | Dk effectif, longueur de ligne et exposition de la trame | teneur en résine, style de verre et alignement (registration) | mesure de ligne adaptée ou de délai si nécessaire |
| limite de diaphonie | assignation des couches, espacement et couplage de référence | largeur/espacement de piste finis et alignement des couches | simulation plus mesure représentative si le risque le justifie |
| lancement/transition RF | pastille, antipastille, fût de via, stub et placement des vias de retour | perçage, placage, profondeur de perçage arrière (backdrill) et alignement | modèle de lancement, microsection et structure VNA |
| planéité de la carte/refusion | distribution symétrique des matériaux et du cuivre | cycle de lamination et équilibre du cuivre | registre de construction de l'empilement et acceptation de l'arc/torsion |
| épaisseur cible | choix de noyau/préimprégné et assemblage de feuilles | flux de préimprégné et densité du cuivre | mesures de la carte finie et du diélectrique |
Commencez la discussion par les noyaux, préimprégnés, feuilles de cuivre en stock et combinaisons de stratification qualifiées du fabricant. Une construction mathématiquement attrayante qui nécessite des styles de verre indisponibles ou un collage hybride non qualifié n'est pas un empilement de production.
Comment coupler les plans de signal et de référence ?
Le courant de retour à haute fréquence se concentre dans la structure de référence voisine car ce chemin minimise l'inductance de boucle. Un routage au-dessus d'une division de plan (split), d'un vide ou du bord de la carte force le champ à s'étendre et à trouver un chemin plus long, ce qui augmente la discontinuité, le couplage et le rayonnement.
Suivez ces règles lors de l'empilement et du placement :
- Placez chaque couche de routage critique à côté d'un plan de référence continu.
- Gardez la même référence sous le routage complet lorsque cela est possible.
- Lorsqu'un signal change de couche mais conserve le même réseau de référence, placez un via de retour près du via de signal.
- Lorsque la référence passe de la masse à l'alimentation, fournissez un chemin de retour à faible inductance entre ces références au niveau de la transition, généralement avec une capacité placée de manière appropriée selon la conception du PDN.
- Ne routez pas de signaux critiques sur des plans divisés. Il est plus sûr de séparer les zones fonctionnelles par le placement et des chemins de courant contrôlés que de couper la référence sous elles.
Le couplage différentiel ne rend pas la continuité de la référence facultative. Les paires étroitement couplées partagent plus de champ entre elles, mais une partie du champ se termine toujours sur les plans et le cuivre environnants. Incluez la géométrie de référence réelle, l'espacement de la paire et l'asymétrie dans le solveur.
La capacité inter-plans n'est utile que lorsque les plans d'alimentation et de masse sont suffisamment proches et présentent des caractéristiques de surface et diélectriques adéquates. Une construction commune à quatre couches peut comporter un noyau épais L2-L3, de sorte que l'étiquetage de ces couches en "masse" et "alimentation" ne garantit pas une capacité inter-plans haute fréquence significative.
Micro-ruban vs ruban vs guide d'onde coplanaire mis à la terre
Aucune structure de ligne de transmission ne gagne sur tous les tableaux.
| Structure | Avantages | Coûts et risques | Bon cas d'usage |
|---|---|---|---|
| micro-ruban (microstrip) | lancement direct du composant, test/accord facile, partie du champ voyage dans l'air | exposition accrue aux structures adjacentes, sensibilité au masque de soudure et rayonnement aux discontinuités | routages RF courts, antennes, filtres et composants de surface |
| ruban (stripline) | champ confiné entre les plans, forte isolation et environnement de référence prévisible | pertes diélectriques supérieures, transitions via, réglage difficile et possible couplage large (broadside) | longs routages numériques/RF internes et canaux sensibles à l'isolation |
| guide d'onde coplanaire mis à la terre (GCPW) | les masses latérales peuvent contrôler le champ et soutenir les barrières de vias/lancements | l'impédance dépend de l'écartement (gap), de la continuité de masse et de la géométrie de la barrière de vias ; une mauvaise implémentation crée des résonances | lancements RF, réseaux d'adaptation compacts et routage RF de surface |
La ligne ruban ne garantit pas "aucun rayonnement" ; les discontinuités, les fentes, les vias et les connecteurs peuvent toujours rayonner. Le routage orthogonal sur des couches de signaux adjacentes peut réduire un mécanisme de couplage mais ne remplace pas un espacement adéquat et un blindage de plan. Pour le chevauchement large, le contrôle le plus sûr consiste généralement à augmenter la séparation, à intercaler un plan de référence ou à créer une exclusion de routage délibérée.
Le solveur doit utiliser la géométrie finie. Les pistes des couches externes sont plaquées et gravées différemment des couches internes, le masque de soudure modifie le comportement du micro-ruban, et la forme trapézoïdale de la piste compte lorsque les éléments sont petits.
Comment utiliser les empilements de 4, 6 et 8 couches ?
Ces exemples sont des architectures de départ, et non des dimensions finales.
Quatre couches
| Couche | Rôle d'exemple |
|---|---|
| L1 | composants et micro-ruban critique |
| L2 | référence de masse solide |
| L3 | régions d'alimentation et routage basse vitesse, maintenues continues sous tout routage critique L4 |
| L4 | signaux à faible vitesse ou routages sélectionnés référencés à L3 |
Cette structure fonctionne bien lorsque la plupart des routages critiques restent sur L1 au-dessus de L2. Si L4 transporte également des signaux rapides, L3 doit être conçue comme une référence fiable plutôt que comme une couche d'alimentation fragmentée.
Six couches
| Couche | Rôle d'exemple |
|---|---|
| L1 | signaux/composants |
| L2 | masse |
| L3 | signal référencé principalement à L2 |
| L4 | signal référencé principalement à L5 |
| L5 | masse |
| L6 | signaux/composants |
Utilisez une séparation L3-L4 relativement plus grande pour réduire le couplage large. L'alimentation peut être routée sous forme de régions contrôlées ou de conducteurs plus larges sur les couches appropriées, soutenues par l'analyse PDN. Appeler L3 et L4 "ruban" sans identifier leurs plans de référence réels et leur espacement est incomplet.
Huit couches
| Couche | Rôle d'exemple |
|---|---|
| L1 / L8 | micro-ruban côté composants et routage basse densité |
| L2 / L7 | références de masse |
| L3 / L6 | signaux internes critiques |
| L4 | masse ou référence additionnelle |
| L5 | distribution de l'alimentation |
Une conception à huit couches offre plus d'options pour le routage interne isolé et une paire alimentation/référence plus proche. L'ordre final peut changer selon le dégagement des BGA, le nombre de domaines d'alimentation et le placement RF. Gardez la construction et la répartition du cuivre suffisamment équilibrées autour de la ligne médiane pour contrôler l'arc et la torsion.
Comment spécifier le stratifié, le Dk et les pertes ?
Le choix des matériaux commence par un budget de canal, et non par un tableau de fréquences générique. Les familles FR-4 ordinaires varient considérablement ; "Dk 4,3, Df 0,020" n'est pas un modèle universel. De même, aucun seuil en GHz ne rend le PTFE obligatoire.
Demandez ces informations matérielles :
- la famille exacte de stratifié et de préimprégné, le style de verre, la teneur en résine et l'épaisseur nominale/pressée ;
- le Dk de conception approprié à la structure de la ligne de transmission, à la fréquence et à la méthode du fournisseur ;
- les données de Df ou de pertes mesurées sur la plage pertinente ;
- le type/profil de feuille de cuivre et le traitement d'adhérence du fabricant ;
- le coefficient de dilatation thermique (CTE) sur l'axe Z, Tg/Td, et l'adéquation à l'humidité et aux cycles thermiques ;
- les substituts qualifiés et la revalidation électrique requise avant tout changement.
Rogers distingue les valeurs Dk de conception destinées à la modélisation des circuits des valeurs produites par d'autres méthodes d'essai de matériaux. Sa méthode de longueur de phase différentielle utilise deux lignes micro-ruban et peut montrer le Dk en fonction de la fréquence. Cette leçon s'applique à tous les fournisseurs : consignez quel Dk, quelle méthode, quelle fréquence et quelle structure ont été saisis dans le modèle.
Aux fréquences multi-gigabit et micro-ondes, la rugosité des conducteurs peut ajouter des pertes et altérer le comportement de phase. La géométrie de la trame de verre peut créer une variation locale du Dk et un biais différentiel lorsque les deux pistes traversent des régions verre/résine différentes. Les mesures d'atténuation incluent les matériaux à verre épanoui (spread-glass), le routage incliné (angle routing), une géométrie de paire plus large ou un contrôle des matériaux plus strict, sélectionnés en fonction du budget de biais réel.
Les empilements hybrides de PCB haute fréquence peuvent placer des matériaux à faibles pertes uniquement autour des couches RF sensibles, mais l'avantage en termes de coût n'est pas automatiquement de 40 à 60 %. Le fabricant doit qualifier le collage, le remplissage en résine, le mouvement des matériaux, le perçage, le désmear, le traitement du cuivre, l'alignement et l'expansion thermique sur l'ensemble du système mixte.
Comment les vias, les lancements et les changements de plans affectent-ils l'empilement ?
Un via n'est pas une connexion de longueur nulle. L'inductance de son fût, la capacité de sa pastille, son antipastille, son stub non utilisé et les vias de retour voisins forment une discontinuité dont la gravité dépend de la fréquence et de la géométrie de transition.
Pour chaque transition critique, définissez :
- les couches de départ/arrivée et la longueur de fût non utilisée (stub) ;
- les géométries finies du trou, de la pastille, de l'antipastille et de la capture de la pastille ;
- le nombre et la position des vias de retour ;
- les dimensions de lancement du connecteur ou du boîtier ;
- si un perçage arrière (backdrill), des vias borgnes ou une autre méthode de contrôle des stubs sont requis ;
- les limites de sortie de routage, d'alignement et de fabrication qui préservent la géométrie modélisée.
Le perçage arrière doit suivre un budget de stub modélisé ou mesuré, pas une règle absolue. Confirmez l'écartement de perçage au cuivre, le stub restant, l'alignement et la méthode d'inspection. Pour un PCB multicouche dense, le meilleur ordre de couches peut être celui qui raccourcit les transitions de vias critiques, même si un autre arrangement semble plus propre sur le papier.
Quelles preuves de fabrication et de test sont nécessaires ?
Considérez l'empilement comme un ensemble de données contrôlé plutôt que comme un diagramme coloré.
| Caractéristique | Preuve recommandée | Ce qu'elle ne prouve pas |
|---|---|---|
| impédance | enregistrement du solveur de champ et coupon TDR avec limites | la perte d'insertion de bout en bout ou la qualité du lancement du connecteur |
| pertes d'insertion/retour | coupon VNA ou mesure de canal avec étalonnage/de-embedding défini | chaque piste routée à moins qu'une corrélation ne soit établie |
| épaisseur du diélectrique | microsection ou données de processus qualifiées | l'identité du stratifié à elle seule |
| géométrie du cuivre/gravure | dimensions des pistes/coupons finis et microsection si nécessaire | la performance électrique sans les données des matériaux |
| identité du matériau | certificat/traçabilité du lot et liste de substituts contrôlés | l'épaisseur pressée après lamination |
| via/backdrill | microsection, rayons X ou rapport de contrôle de profondeur | la performance RF sans une structure de test corrélée |
Le TDR est la méthode de production reconnue pour les coupons d'impédance contrôlée. Le coupon doit reproduire la couche, le diélectrique, le cuivre et la géométrie correspondants, et son emplacement/représentation du panneau doit être convenu. Aux fréquences où les pertes d'insertion sont importantes, utilisez un coupon de test approprié et une méthode VNA ; la norme IEEE 370 fournit des directives pour la caractérisation des interconnexions et le de-embedding.
Permettez au fabricant de proposer une compensation de la largeur de piste en utilisant son modèle de processus fini, mais exigez l'approbation de tout changement affectant l'espacement, le couplage ou le dégagement (clearance). "50 ohms ±5%" ne remplace pas la définition de la structure, du coupon, de la méthode de test, de l'échantillonnage des lots et des règles de décision.
Modes de défaillance courants des empilements haute fréquence
| Symptôme | Cause probable de l'empilement | Vérification de discrimination |
|---|---|---|
| le coupon d'impédance passe mais la perte du canal échoue | cuivre rugueux, Df élevé, long trajet ou mauvais lancement | séparation coupon/canal VNA et examen des matériaux/feuilles |
| le prototype fonctionne, la phase de production dévie | méthode Dk, teneur en résine, type de verre ou substitution de matériau | traçabilité des lots plus mesure de phase de lignes adaptées |
| pointe d'émission après un changement de couche | chemin de retour rompu, stub de via plus long ou résonance de plan modifiée | audit du courant de retour et localisation champ proche/TDR |
| l'œil différentiel se ferme malgré une impédance correcte | asymétrie (skew), déséquilibre des pertes, asymétrie des vias ou diaphonie | paramètres S en mode mixte et examen de la géométrie de la paire |
| la carte s'incurve après la refusion | assemblage asymétrique, déséquilibre de cuivre ou mouvement de matériau hybride | examen de la construction/densité de cuivre et données arc/torsion |
| l'adaptation RF change après mise à jour du masque de soudure | altération de la géométrie effective du micro-ruban/CPWG | résoudre à nouveau avec l'épaisseur/Dk réels du masque et mesurer |
Liste de contrôle RFQ pour les empilements de PCB haute fréquence
Exigences électriques
- interface ou bande RF, temps de montée, longueur de canal et niveau de puissance ;
- impédance single-ended/différentielle, tolérance et structures cibles ;
- pertes d'insertion, pertes de retour, budgets de phase/biais et de diaphonie aux fréquences indiquées ;
- exigences pour le connecteur, le boîtier, les vias, le lancement et la transition de référence.
Construction et matériaux
- fonctions des couches, épaisseur finie, poids de cuivre et contraintes de symétrie ;
- stratifié/préimprégné exact ou critères d'équivalence électrique/thermique approuvés ;
- source du Dk/Df de conception, profil du cuivre, modèle de masque de soudure et contrôle de la trame de verre ;
- limites pour les vias, antipastilles, perçage arrière, laminations séquentielles et alignement.
Vérification et contrôle des changements
- structures des coupons TDR, limites, échantillonnage et format de rapport ;
- coupon/méthode de perte d'insertion, fixations (fixtures), étalonnage et de-embedding ;
- microsection, certificat de matériel et traçabilité de lot/panneau de presse ;
- autorité de compensation du fabricant, approbation des substituts et déclencheurs de requalification ;
- quantités, contraintes de panneaux, profil thermique d'assemblage et échantillons conservés.
HILPCB peut examiner un empilement contrôlé, des structures d'impédance, des transitions de vias, des coupons et des notes de fabrication avant de chiffrer un prototype ou une production. Ajoutez les exigences d'assemblage en petite série ou d'assemblage de PCB clé en main uniquement lorsque les responsabilités pour le lancement RF, le nettoyage, le brasage, l'inspection et les tests sont également définies.
Normes de Référence et Spécifications
- IPC-2221 — IPC
- IPC-2222 — IPC
- IPC-2141 — IPC
- IPC-6012 — IPC
- IPC-6018 — IPC
- IPC-TM-650 2.5.5.7 — IPC
- IEEE 370 — Institute of Electrical and Electronics Engineers
Utilisez les révisions, les classes de performances et les méthodes de test convenues pour le produit final.
Foire aux questions
Un PCB à quatre couches est-il suffisant pour la conception haute fréquence ?
Cela peut suffire. Une carte à quatre couches avec un routage critique sur la couche supérieure au-dessus d'une masse L2 solide est efficace pour de nombreux concepts ciblés. La décision dépend de la densité de routage, des transitions, de la distribution d'alimentation, de l'isolation et des pertes—et non pas seulement de la fréquence.
Le ruban (stripline) est-il toujours meilleur que le micro-ruban ?
Non. Le ruban permet le confinement du champ mais ajoute des pertes diélectriques et des vias. Le micro-ruban simplifie les lancements, l'accord et le sondage, et peut présenter des pertes diélectriques inférieures. Faites votre choix en fonction des contraintes globales du canal et de la fabrication.
Chaque paire différentielle doit-elle être routée sans coupure de plan ?
Oui, gardez son environnement de référence continu. Le couplage de la paire n'élimine pas l'interaction avec le plan, et une coupure peut créer une conversion en mode commun, une discontinuité du chemin de retour et des émissions électromagnétiques.
Peut-on utiliser directement le Dk nominal de la fiche technique dans le solveur d'impédance ?
Seulement si le fournisseur confirme que cette valeur et cette méthode sont appropriées à la structure et à la fréquence. Enregistrez le Dk de conception, la fréquence, la méthode d'essai, la construction résine/verre et l'épaisseur pressée par le fabricant.
Le succès d'un coupon TDR prouve-t-il que la carte RF est bonne ?
Il prouve que l'impédance du coupon respecte la méthode et les limites déclarées. À lui seul, il ne prouve pas les pertes d'insertion, les pertes de retour de lancement, la conversion de mode différentiel ou chaque piste du produit.
Qu'est-ce qui doit être approuvé avant de commencer le routage ?
Approuvez la construction des couches proposée par le fabricant, les matériaux, les épaisseurs pressées, les profils de cuivre, les géométries d'impédance modélisées, les règles des vias, les transitions de référence et le plan de coupon/test.
Figez l'Empilement en tant que Contrat Électrique et de Fabrication
Un schéma de couches publiable ne suffit pas. Un empilement haute fréquence robuste associe chaque exigence de canal à une géométrie modélisée, une variable de matériau/procédé qualifiée et un enregistrement d'acceptation mesurable. Validez ce contrat avec le fabricant, puis effectuez le routage par rapport aux valeurs approuvées et contrôlez toute substitution ultérieure par une revalidation électrique.
