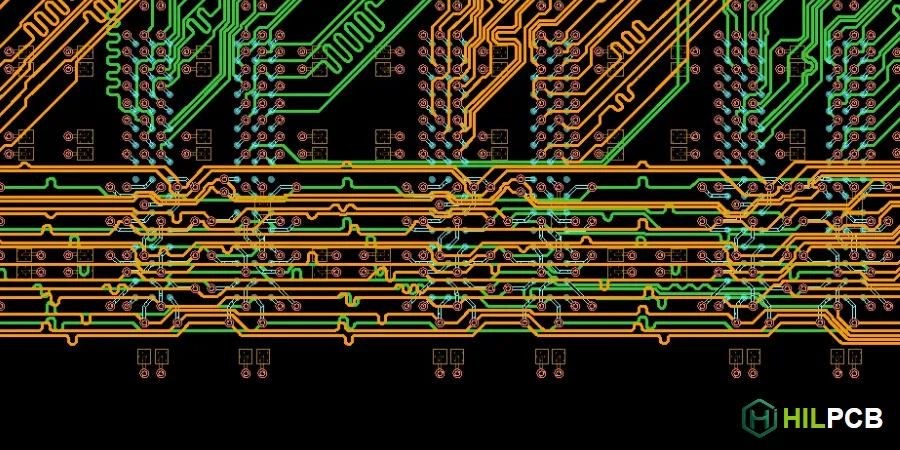

La conception des plans d’alimentation détermine si les circuits haute fréquence reçoivent une alimentation propre et stable, ou s’ils subissent du bruit qui corrompt les signaux et dégrade les performances. En HF, les plans d’alimentation ne se contentent pas de distribuer une tension : ils participent au chemin de retour, fournissent une capacité de découplage distribuée et peuvent soit isoler, soit propager le bruit selon les choix d’empilage et de routage.
Ce guide propose des stratégies pratiques pour concevoir des plans d’alimentation qui soutiennent l’intégrité du signal en haute fréquence tout en maintenant une distribution d’énergie de qualité.
HILPCB fabrique des PCB haute fréquence avec des plans d’alimentation de précision, supportant des designs multi‑tensions complexes avec des paires de plans à diélectrique fin pour renforcer le découplage.
Fondamentaux du réseau de distribution d’alimentation (PDN)
Le power distribution network (PDN) doit fournir une tension stable à tous les composants tout en absorbant des transitoires de courant sans variation excessive. En haute fréquence, le comportement du PDN devient complexe et dépendant de la fréquence.
Chez HILPCB, notre support d’ingénierie inclut une revue PDN pour les designs haute vitesse, afin d’optimiser la configuration des plans d’alimentation.
Cible d’impédance du PDN
Le PDN doit maintenir une impédance faible sur toutes les fréquences où le courant de charge varie. L’impédance cible dépend de la tension, de la variation de courant et du ripple acceptable :
Z_target = (Voltage × Ripple%) / Current_step
Pour une alimentation 1.0 V avec 5% de tolérance de ripple et des steps de 1 A : Z_target = 50 mΩ.
Comportement dépendant de la fréquence
L’impédance du PDN varie avec la fréquence :
- DC à ~1 MHz : le VRM et les condensateurs bulk dominent
- 1 MHz à ~100 MHz : condensateurs céramiques de découplage
- 100 MHz à ~1 GHz : capacité de plan et céramiques HF
- Au‑delà de 1 GHz : capacité on‑die et effets de boîtier
La conception des plans d’alimentation influence directement la plage moyenne/haute fréquence.
Défi des transitoires de courant
Les circuits numériques rapides tirent des courants fortement variables. Les fronts d’horloge, commutations de bus et opérations processeur créent des steps de courant avec des temps de montée <1 ns. Le PDN doit fournir ces transitoires sans affaissement de tension (droop) qui affecterait l’intégrité du signal.
Plan d’alimentation comme référence de signal
Lorsque des plans d’alimentation servent de référence de signal (ce qui est fréquent sur des couches internes), le bruit du plan affecte directement la qualité du signal. La conception PDN doit équilibrer qualité de l’alimentation et stabilité de la référence.
Capacité inter‑plans et découplage
Des plans d’alimentation et de masse adjacents forment un condensateur distribué qui fournit un découplage haute fréquence. Cette capacité inter‑plans est essentielle au‑delà de 100 MHz.
HILPCB supporte des paires alimentation‑masse à diélectrique fin (jusqu’à 2-3 mils) pour maximiser la capacité inter‑plans.
Calcul de la capacité de plan
Capacité entre plans parallèles :
C = ε₀ × εᵣ × Area / Distance
Pour du FR‑4 (εᵣ ≈ 4.3) avec 4 mil d’espacement sur 10 pouces carrés : C ≈ 24 nF.
Impact de l’épaisseur diélectrique
Un diélectrique plus fin entre alimentation et masse augmente fortement la capacité :
- 8 mil : ~12 nF pour 10 in²
- 4 mil : ~24 nF pour 10 in²
- 2 mil : ~48 nF pour 10 in²
Des paires de plans fines apportent un découplage HF important sans condensateurs discrets supplémentaires.
Bande de fréquence efficace
La capacité de plan est la plus efficace d’environ 100 MHz à 1 GHz. Au‑delà de 1 GHz, l’inductance des plans limite l’efficacité. En dessous de 100 MHz, des condensateurs discrets restent plus pratiques.
Bandes de fréquence du découplage
Positionnement de la paire de plans
Placez la paire alimentation‑masse près des composants haute vitesse :
- Près du centre du stackup pour un découplage global
- Juste sous les couches composants pour réduire la longueur de via
- Envisager plusieurs paires fines pour des designs très rapides
Stratégies multi‑tensions pour les plans d’alimentation
Les designs modernes nécessitent souvent plusieurs tensions. Gérer plusieurs tensions tout en conservant des performances HF demande une conception de plans attentive.
Chez HILPCB, nous fabriquons des stackups multi‑tensions complexes avec une isolation appropriée entre domaines.
Plans dédiés vs plans splités
Deux approches :
Plans dédiés (une tension par couche) :
- Isolation maximale entre tensions
- Surface de plan maximale pour chaque rail
- Nécessite plus de couches (impact coût)
Plans splités (plusieurs tensions sur une couche) :
- Réduit le nombre de couches
- Crée des frontières que les signaux ne doivent pas traverser
- Demande une planification de routage rigoureuse
Règles pour plans splités
Si vous utilisez des splits :
- Garder les régions de tension aussi grandes que possible
- Placer les frontières loin des routes de signal
- Ne jamais router des signaux HF au‑dessus des splits
- Pontage par ferrite/inductance si nécessaire
- Documenter clairement les positions des splits pour le routage
Connexions de vias sur plans splités
Les vias d’alimentation doivent se connecter à la bonne région :
- Assurer un dégagement suffisant des zones de tension voisines
- Vérifier la position relative aux splits lors du DFM
- Utiliser des anti‑pads plus grands au niveau des frontières
Gestion du plan de masse
Avec plusieurs tensions, gardez une masse unifiée lorsque possible :
- Simplifie les chemins de retour
- Élimine les problèmes de traversée de split de masse
- Fournit une référence cohérente pour tous les signaux
Ne segmentez la masse qu’en dernier recours (isolation numérique à fort courant vs analogique sensible).
Techniques d’isolation du bruit
Les plans d’alimentation peuvent propager le bruit sur la carte ou aider à le contenir. Une bonne isolation empêche le bruit d’alimentation de corrompre les circuits sensibles.
HILPCB supporte des options d’isolation incluant moating, intégration de ferrites et splits stratégiques.
Sources de bruit
Sources courantes en design HF :
- Alimentations à découpage (fondamentale et harmoniques)
- Commutation numérique rapide (courants transitoires)
- Circuits d’horloge (consommation périodique)
- Drivers E/S (bruit SSO)
Isolation par la distance
La séparation physique réduit le couplage :
- Placer les circuits bruyants loin des circuits sensibles
- Utiliser des points d’alimentation séparés
- Éviter le recouvrement des chemins de courant avec des zones sensibles
Moating et pontage
Le moating crée un gap dans le plan d’alimentation autour d’un circuit, avec une connexion via un pont étroit :
- Le courant de bruit est confiné à la zone moated
- Le pont peut inclure une bille de ferrite pour filtrer
- Efficace pour isoler de petits sous‑circuits bruyants
- Nécessite un routage soigné pour éviter de traverser le moat
Intégration de billes de ferrite
Les billes de ferrite sur les connexions de plan filtrent le bruit HF :
- Les placer entre circuit bruyant et plan principal
- Choisir la ferrite selon la bande de fréquence visée
- Considérer la résistance DC (chute de tension)
- Peut nécessiter une adaptation de la forme du plan
Domaines d’alimentation séparés
Pour une isolation stricte :
- Plans d’alimentation séparés pour chaque domaine
- Entrées d’alimentation séparées (régulateurs/filtrages distincts)
- Masse unifiée ou connexion de masse soigneusement gérée
- Isolation maximale pour l’analogique sensible ou le RF
Pratiques de layout des plans d’alimentation
Des techniques de layout concrètes garantissent que la conception se traduit correctement en fabrication.
Chez HILPCB, la revue DFM valide les plans d’alimentation pour la fabricabilité et les performances HF.
Maximiser la surface de plan
Une surface plus grande donne une impédance plus faible et davantage de découplage :
- Partir d’un cuivre rempli au maximum
- Retirer uniquement les dégagements nécessaires
- Éviter des anti‑pads excessifs
- Minimiser les pistes sur les couches de plan d’alimentation
Placement des composants pour la distribution
Disposer les composants pour optimiser la power delivery :
- Regrouper les gros consommateurs près de l’entrée d’alim
- Placer les condensateurs de découplage entre entrée et charges
- Réduire la distance entre condensateurs et broches d’alimentation
- Tenir compte des chemins de courant lors du placement
Stratégie de placement des vias
Les vias d’alimentation impactent l’intégrité des plans :
- Aligner les vias pour limiter la fragmentation des plans
- Utiliser plusieurs vias pour les connexions à fort courant
- Placer des vias de retour près des vias d’alimentation
- Éviter de créer des étranglements de courant
Considérations thermiques
Les plans d’alimentation conduisent la chaleur des composants dissipatifs :
- De grandes surfaces aident à répartir la chaleur
- Les vias créent des chemins thermiques entre couches
- Les pistes à fort courant peuvent nécessiter des sections plus larges
- Arbitrer relief thermique vs connexion pleine pour l’assemblage
Exigences de documentation
Spécifier clairement :
- Affectation de tension de chaque plan/région
- Exigence de surface minimale de cuivre
- Frontières de split avec coordonnées
- Quantité et dimensions de vias pour les connexions d’alimentation
- Emplacement et valeurs des condensateurs de découplage
