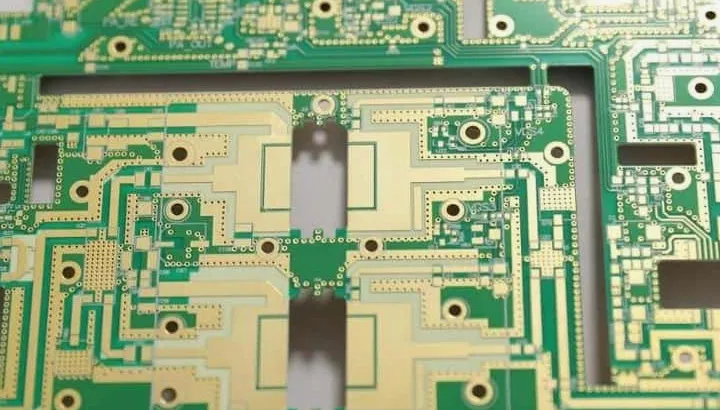

Un PCB Rogers utilise un stratifié Rogers spécifié ou une construction hybride pour ses exigences RF, thermiques ou mécaniques. Demandez à HILPCB de vérifier la nuance exacte, le cuivre, le système de liaison, le routage des vias et le plan d'acceptation ; le nom de famille n'établit pas le support de chaque construction ou test.
Chez HilPCB PCB, nous sommes spécialisés dans la fabrication et l'assemblage de PCB haute fréquence, y compris toutes les principales familles de matériaux Rogers. Nos installations avancées et notre expertise technique nous permettent de fournir des circuits imprimés RF hautes performances pour des applications exigeantes dans les infrastructures 5G, les radars automobiles, l'aérospatial, les systèmes satellitaires et plus encore.
Si votre système électronique de nouvelle génération exige de faibles pertes de signal, une stabilité thermique et un contrôle d'impédance strict, un PCB en stratifié Rogers peut convenir. HilPCB PCB peut examiner le matériau spécifié, l'empilement, la fabricabilité et les exigences de test lors de la demande de devis.
Applications de marché et cas d'usage stratégiques
Les matériaux PCB Rogers sont conçus pour les industries où la performance RF et la stabilité environnementale sont non négociables.
- Radar automobile (ex. 77 GHz, 79 GHz) peut utiliser les séries RO4000 ou d'autres stratifiés qualifiés à faibles pertes pour leur cohérence dimensionnelle et diélectrique.
- Stations de base 5G et modules mmWave peuvent utiliser TMM, RO4000 ou d'autres stratifiés RF adaptés ; la sélection dépend des contraintes de perte, thermiques et de fabrication.
- Aérospatial et défense – comme les communications satellite et les antennes à réseau phasé – peuvent utiliser des RT/duroid adaptés ou d'autres matériaux qualifiés pour des performances ultra-stables en environnements extrêmes.
- Équipements RF médicaux, y compris les sous-systèmes IRM, peuvent utiliser des stratifiés RF adaptés pour la performance électrique. Le choix d'un stratifié n'établit ni la biocompatibilité au contact du patient ni l'approbation du dispositif fini.
- Instruments RF scientifiques et industriels exigent les caractéristiques à faibles pertes et stables que les matériaux Rogers offrent aux fréquences GHz et mmWave.
Qualifiez la construction finie par rapport aux exigences électriques, environnementales et d'approbation de chaque application.
Types de matériaux PCB Rogers et avantages de performance
Rogers Corporation propose une gamme de matériaux optimisés RF. Chaque série répond à des besoins de conception spécifiques :
- Série RO4000 (ex. RO4350B) : Convient à de nombreuses constructions RF où perte et fabricabilité sont équilibrées. Pour le RO4350B standard, Rogers indique un Dk processus de 3,48 ± 0,05 à 10 GHz, un Dk conception de 3,66 et un Df typique de 0,0037 à 10 GHz ; le test processus utilise la ligne triplaque serrée à 23 °C, tandis que la valeur conception utilise la longueur de phase différentielle sur 8–40 GHz. Vérifiez les exceptions propres à l'épaisseur, notamment le matériau 4 mil ; 40 GHz n'est pas une limite de fonctionnement universelle.
- Série TMM : Stratifiés composites thermodurcissables chargés en céramique conçus pour les amplificateurs de puissance et les unités de formation de faisceaux. TMM 10i, par exemple, a une conductivité thermique élevée (confirmez la valeur et la méthode sur la fiche technique de la nuance exacte) et une stabilité électrique exceptionnelle.
- Série RT/duroid : Les nuances à base de PTFE peuvent convenir aux circuits RF à faibles pertes. RT/duroid 5880 indique un Dk processus de 2,20 ± 0,02 à 10 GHz/23 °C par triplaque serrée ; vérifiez la tolérance, la fréquence, le cuivre et la qualification d'application de la nuance.
- Série CLTE : Propose des nuances à expansion contrôlée ; le collage hybride requiert néanmoins des matériaux compatibles et un processus qualifié.
- Séries AD et DIALAM : Comparez la nuance exacte d'antenne ou multicouche, les consignes de traitement et la disponibilité plutôt que de choisir par famille seule.
Le bon choix de matériau dépend de votre fréquence de fonctionnement, densité de puissance, facteur de forme et budget. Notre équipe d'ingénierie vous aide à faire correspondre les spécifications matérielles aux besoins de performance réels.
Règles de conception et ingénierie pour PCB Rogers
Les PCB Rogers exigent une approche de conception sur mesure qui va au-delà des layouts FR-4 standard. Chez HilPCB PCB, nous guidons nos clients à travers :
- Optimisation de l'empilement : la conception d'empilement multicouche doit aligner les épaisseurs de diélectrique et de cuivre sur l'impédance cible.
- Contrôle d'impédance : les matériaux Rogers exigent un contrôle de tolérance strict et une simulation de champ soignée pour garantir l'intégrité du signal à haute fréquence.
- Fiabilité des vias : les substrats à base de PTFE se dilatent différemment du FR-4 ; la conception des vias doit prévenir la fissuration sous cyclage thermique.
- Ingénierie thermique : utilisez la conductivité de la nuance exacte dans un modèle complet de chemin thermique incluant cuivre, vias, interfaces et refroidissement du boîtier.
- Finition de surface : évaluez la perte conducteur, la soudabilité, la corrosion et les exigences d'assemblage pour le cuivre et la finition choisis ; une famille de stratifiés seule ne sélectionne ni ENIG, ni OSP, ni argent d'immersion.
- Gestion des diélectriques mixtes : dans les PCB hybrides (Rogers + FR-4), une préparation de collage et une stratégie de laminage appropriées sont essentielles.
La conception pour la fabricabilité (DFM) est particulièrement importante ici – une collaboration précoce réduit les coûts et augmente le rendement.
Considérations de fabrication et contrôle de processus
Le traitement dépend de la famille de résine et de la construction. Beaucoup d'opérations RO4000 utilisent des techniques compatibles FR-4, tandis que les nuances PTFE exigent une préparation de perçage différente :
- Perçage de précision : sélectionnez l'outillage, la vitesse, l'avance par dent et l'évacuation des débris pour la construction PTFE ou chargée céramique exacte ; inspectez les parois des trous et qualifiez la métallisation.
- Routage et fraisage : adaptez la géométrie de l'outil, les limites d'usure et l'avance au matériau exact, au renforcement et aux exigences de bord.
- Laminage : qualifiez la couche de liaison, le remplissage, la pression et le profil thermique mesuré. Un noyau thermodurcissable n'est pas fondu pour coller l'empilement ; la compatibilité hybride FR-4 doit être revue.
- Placage et adhérence : des traitements de surface supplémentaires sont souvent nécessaires pour l'adhérence du cuivre, en particulier sur les substrats à faible énergie de surface.
- Test : les tests de continuité/isolation n'établissent pas la performance GHz. Convenez de tests RF haute fréquence, de fixations, calibration, microcoupes et acceptation dimensionnelle selon les besoins, en identifiant le prestataire et la norme applicable.
Nous proposons des tests RF haute fréquence, une analyse microsectionnelle et un contrôle dimensionnel selon les normes IPC.
Chez HilPCB PCB, nos lignes sont entièrement adaptées à la production de PCB Rogers—y compris les prototypes à faible volume et les commandes à haut volume.
Confirmez le site proposé, la disponibilité des matériaux, la route de processus qualifiée et la capacité par quantité pendant le devis.
Facteurs de coût et optimisation de la valeur
Comparez la construction totale cotée plutôt que de supposer une prime fixe Rogers-versus-FR-4. Les prix des matériaux ne sont qu'une partie du tableau :
- Coût matière : les substrats Rogers sont plus coûteux que le FR-4 standard dans de nombreuses constructions ; obtenez des cotations matières actuelles et comparez les empilements de cartes finies, selon la série.
- Complexité de processus : le perçage, le collage et la métallisation propres à la construction peuvent affecter le temps et l'outillage ; les routes RO4000 et PTFE diffèrent.
- Impact sur le rendement : les géométries serrées ou les constructions peu familières peuvent augmenter le risque de rebut et de reprise ; examinez la capabilité de processus réelle et les résultats DFM.
- Volume : les petites séries peuvent supporter des coûts de préparation élevés. Les plus gros volumes permettent des économies d'échelle.
Un matériau adapté peut soutenir les objectifs de conception suivants, mais vérifiez chacun par rapport à une base système comparable et au devis total :
- Meilleure intégrité du signal
- Consommation d'énergie réduite
- Empreintes d'appareil plus petites
- Fiabilité améliorée
Nous travaillons en étroite collaboration avec les clients pour trouver l'équilibre optimal entre performance et coût.
Choisir le bon partenaire de fabrication
La fabrication de PCB Rogers n'est pas à la portée de tous les ateliers. Vous avez besoin d'un fournisseur doté de :
- Identification des matériaux Rogers et contrôles de traitement (confirmez toute autorisation revendiquée séparément)
- Conseil en conception éprouvé pour les empilements hybrides et RF
- Contrôle de processus avancé pour le perçage, le laminage et le placage
- Tests de fiabilité pour les performances haute fréquence et thermiques
- Approvisionnement mondial et scalabilité pour les grands comme les petits projets
Pour une RFQ HILPCB, fournissez l'empilement, les nuances exactes de matériau/cuivre, le plan, la construction des vias, la quantité, les besoins d'assemblage et les preuves de test. Confirmez séparément toute autorisation, tout équipement ou toute qualification d'application revendiqués.
Chez HilPCB PCB, nous avons développé nos capacités Rogers dès le départ. Nous soutenons les clients aérospatiaux, télécoms, automobiles et industriels avec des services PCB RF de bout en bout—de la sélection des matériaux à l'assemblage final et aux tests.
Prêt à fabriquer avec du PCB Rogers ?
Si vous développez des systèmes radar, des modules 5G, des émetteurs-récepteurs satellite ou tout équipement RF critique, HilPCB PCB peut vous aider.
Convenez individuellement des responsabilités de fabrication, assemblage, programmation, boîtier et test RF. Confirmez quelles opérations sont internes ou externes, ainsi que les rapports d'acceptation, le contrôle des modifications et les jalons de livraison de la commande réelle.
Nous fabriquons tous les principaux matériaux Rogers, proposons un assemblage complet de PCB et offrons des tests fonctionnels, de la programmation et une intégration de boîtier—le tout sous un même toit.
Incluez les objectifs d'impédance/perte modélisés, la géométrie des coupons et les plans de référence de mesure afin que la revue de fabrication puisse relier les hypothèses de conception à une acceptation vérifiable.
