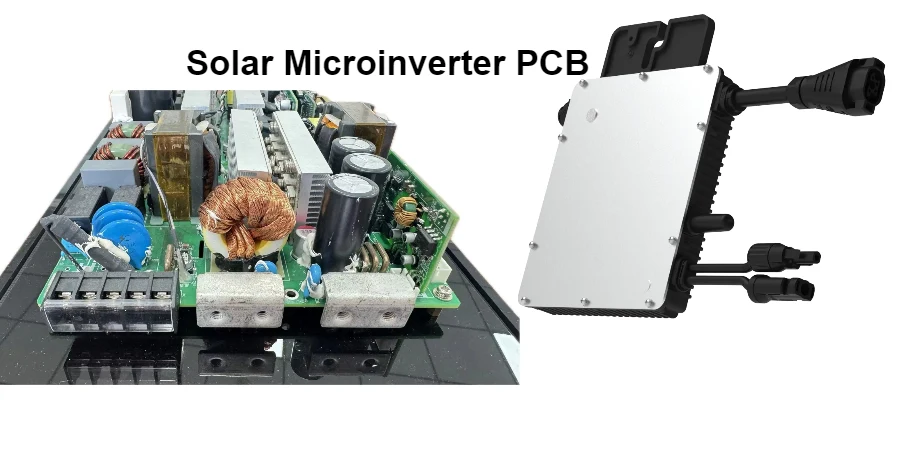

Une carte de circuit imprimé (PCB) de micro-onduleur solaire fonctionne dans l'un des environnements les plus rudes de l'électronique de puissance. Installée directement derrière les modules photovoltaïques, elle doit effectuer une conversion DC-AC continue à l'intérieur d'un boîtier compact et scellé, tout en étant exposée à la chaleur, à l'humidité, aux vibrations et au vieillissement extérieur à long terme.
Dans de nombreux produits de micro-onduleurs, les limitations de performance et les défaillances précoces ne sont pas causées par des algorithmes de contrôle, mais par des contraintes au niveau du PCB. La densité de puissance, la dissipation thermique, l'espacement d'isolation et la cohérence de fabrication influencent tous directement l'efficacité, la fiabilité et la durée de vie.
Ce guide explique comment les décisions de conception et de fabrication des PCB de micro-onduleurs solaires affectent les performances réelles, en se concentrant sur la stratégie de disposition, le contrôle thermique, la sélection des matériaux et la préparation à la production.

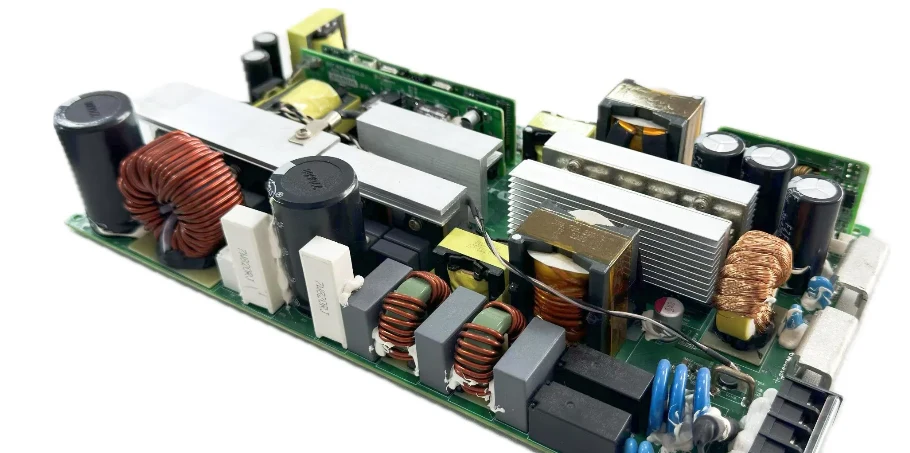

Gérer la Densité de Puissance dans la Conception de PCB de Micro-onduleurs Solaires
Les micro-onduleurs solaires intègrent des fonctions de conversion de puissance, de contrôle, de protection et de communication dans une zone de PCB très limitée. À mesure que la puissance de sortie augmente, la densité de courant s'accroît fortement, laissant peu de marge pour un routage inefficace ou des parasitiques excessifs.
Une mauvaise distribution de puissance au niveau du PCB entraîne souvent des pertes plus élevées, des problèmes d'EMI et une surchauffe localisée.
Techniques Clés de Conception pour la Densité de Puissance
- Chemins de courant courts et larges : Les pistes et plans de courant élevé sont conçus pour minimiser les pertes résistives.
- Routage de puissance basé sur les couches : Les PCB multicouches bien structurés offrent des chemins de retour à faible impédance et supportent des agencements compacts.
- Minimisation de la boucle de commutation : Les boucles de puissance d'entrée et de sortie sont étroitement couplées pour réduire l'inductance parasite.
- Regroupement des composants : Les interrupteurs de puissance, les pilotes et les condensateurs de découplage sont placés pour minimiser la surface de la boucle.
- Épaisseur de cuivre améliorée : Pour les conceptions à puissance plus élevée, les PCB à cuivre épais améliorent la gestion du courant et la stabilité thermique.
Une gestion efficace de la densité de puissance est le fondement de la performance fiable des PCB de micro-onduleurs solaires.
Gestion Thermique pour les PCB de Micro-onduleurs Solaires Extérieurs
Les micro-onduleurs solaires reposent généralement sur un refroidissement passif. La chaleur générée par les dispositifs de puissance doit traverser le PCB et le boîtier avant d'être dissipée dans l'air ambiant.
Les goulots d'étranglement thermiques au niveau du PCB sont une cause fréquente de réduction de la durée de vie et de défaillances sur le terrain.
Techniques Clés de Gestion Thermique
- Diffusion de la chaleur par le cuivre : De grandes surfaces de cuivre et des plans internes distribuent la chaleur loin des points chauds localisés.
- Réseaux de vias thermiques : Des vias denses sous les MOSFET et les redresseurs transfèrent la chaleur vers les couches internes ou le côté opposé du PCB.
- Stabilité du stratifié haute température : Les PCB à Tg élevé réduisent le risque de délaminage lors des cycles thermiques et du brasage sans plomb.
- Substrats thermiques améliorés : Dans les sections compactes à haute puissance, les PCB à haute conductivité thermique améliorent la dissipation de la chaleur sans sacrifier l'isolation.
- Interface PCB-boîtier : Les zones de contact plates et les matériaux d'interface thermique favorisent un transfert de chaleur efficace vers le boîtier.
Un chemin thermique bien conçu est essentiel pour maintenir la fiabilité à long terme des PCB de micro-onduleurs solaires extérieurs.
Intégrité du signal et contrôle EMI dans les PCB de micro-onduleurs solaires
Les micro-onduleurs solaires modernes fonctionnent à des fréquences de commutation plus élevées pour améliorer l'efficacité et réduire la taille magnétique. Cela augmente la sensibilité au bruit induit par le routage et aux interférences électromagnétiques.
Les défis EMI sont souvent résolus – ou créés – au niveau du PCB.
Pratiques de routage clés orientées EMI
- Plans de référence continus : Les plans de masse solides fournissent des chemins de retour prévisibles pour les courants haute fréquence.
- Zonage fonctionnel : Les zones de commutation de puissance sont physiquement séparées des circuits de commande et de communication.
- Routage contrôlé : Les signaux sensibles évitent les nœuds à dv/dt élevé et les chemins de commande de grille rapides.
- Interfaces sensibles à l'impédance : Pour les signaux de surveillance et de communication, les PCB haute vitesse aident à maintenir l'intégrité du signal.
- Filtrage aux points d'entrée : Les interfaces externes incluent un filtrage et une protection contre les surtensions appropriés.
La conception de PCB sensible aux EMI réduit les risques de certification et améliore la cohérence de la production.
Sélection des Matériaux pour les PCB de Micro-onduleurs Solaires à Longue Durée de Vie
Les PCB de micro-onduleurs solaires extérieurs doivent fonctionner de manière fiable pendant des décennies. Les cycles de température, l'exposition à l'humidité et les contraintes mécaniques imposent des exigences continues sur les matériaux et les interconnexions des PCB.
Les choix de matériaux influencent directement la durée de vie et la stabilité.
Décisions Clés sur les Matériaux Axées sur la Fiabilité
- Stratifié de base : Systèmes FR-4 à Tg élevé avec des propriétés thermiques et mécaniques stables.
- Finition de surface : Finitions résistantes à la corrosion compatibles avec le revêtement conforme.
- Équilibre mécanique : Les empilements symétriques réduisent le gauchissement pendant l'assemblage et le fonctionnement sur le terrain.
- Interconnexions flexibles : Dans les agencements compacts, les PCB flexibles peuvent prendre en charge l'intégration mécanique et la tolérance aux vibrations.
La sélection de matériaux axée sur la fiabilité réduit le risque de défaillance à long terme dans les applications de PCB pour micro-onduleurs solaires.
Architecture des PCB et Considérations d'Intégration Système
À mesure que les conceptions de micro-onduleurs solaires évoluent vers une densité de puissance plus élevée et des fonctionnalités accrues, il est de plus en plus courant d'intégrer les circuits de conversion de puissance, de contrôle numérique, de détection, de protection et de communication sur une seule carte de circuit imprimé (PCB) ou un assemblage de PCB étroitement couplé. Les premières décisions architecturales à ce stade affectent directement les performances électriques, le comportement thermique, la fabricabilité et l'évolutivité à long terme.
Une architecture de PCB bien planifiée établit un cadre clair pour la disposition, le choix des matériaux et des processus, réduisant le risque de reconception à mesure que les produits passent du prototype à la production en volume.
Considérations clés pour l'architecture et l'intégration des PCB
- Stratégie de zonage fonctionnel et d'isolation : Les étages de puissance (DC-DC, DC-AC, pilotes de grille), la logique de commande basse tension, les circuits de détection et les interfaces de communication doivent être physiquement et électriquement partitionnés. Un zonage approprié minimise le couplage du bruit, simplifie le contrôle EMI et améliore la stabilité du système sous des courants de commutation élevés.
- Architecture du plan de masse et de référence : Une stratégie de mise à la terre délibérée – combinant souvent des masses de puissance solides, des masses de signal silencieuses et des chemins de retour contrôlés – est essentielle pour une détection précise, des boucles de contrôle stables et la conformité EMI.
- Définition optimisée de l'empilement des couches de PCB : Le nombre de couches, le placement des plans et l'épaisseur du diélectrique sont sélectionnés pour équilibrer la tension d'isolation, l'impédance contrôlée et les performances thermiques. Les empilements doivent prendre en charge à la fois les chemins d'alimentation à courant élevé et les signaux de commande sensibles au bruit sans augmentation inutile des coûts.
- Placement des composants sensible à la chaleur : Les composants générateurs de chaleur tels que les MOSFET, les IGBT, les inductances et les redresseurs sont positionnés pour permettre une diffusion efficace de la chaleur à travers les plans de cuivre, les vias thermiques et les interfaces mécaniques avec le boîtier ou le dissipateur thermique.
- Planification des connecteurs et des interfaces : Les connecteurs d'entrée CC, de sortie CA, de communication et de détection sont placés en tenant compte des distances de fuite et d'isolement, du routage des câbles, des contraintes mécaniques et de la fiabilité à long terme dans les environnements extérieurs.
- Évolutivité au niveau du système : L'architecture devrait permettre de futures mises à niveau de puissance, des changements d'interface ou des variantes régionales sans une refonte complète du PCB, soutenant ainsi l'expansion de la gamme de produits.
Une architecture de PCB disciplinée simplifie les itérations de conception, améliore la robustesse électrique et fournit une base stable pour une fabrication évolutive.
Considérations de fabrication et d'assemblage pour les PCB de micro-onduleurs solaires
Les PCB de micro-onduleurs solaires sont produits en grand volume et sont censés fonctionner de manière fiable pendant de nombreuses années dans des conditions extérieures difficiles. La qualité de fabrication et d'assemblage joue donc un rôle décisif dans la durée de vie du produit, la sécurité et les coûts de garantie.
Les conceptions qui tiennent compte des contraintes réelles de fabrication et d'assemblage permettent d'obtenir des rendements plus élevés, des performances plus constantes et des transitions plus fluides du prototype à la production de masse.
Pratiques de conception de PCB axées sur la fabrication
- Distribution contrôlée du cuivre et chemins de courant : Un équilibre uniforme du cuivre sur les couches réduit le gauchissement, améliore la stabilité de la stratification et favorise une soudure constante. Les chemins à courant élevé sont renforcés à l'aide de pistes plus larges, de plans de cuivre, de couches parallèles ou de cuivre épais si nécessaire.
- Support d'assemblage à technologie mixte : Les PCB de micro-onduleurs solaires combinent généralement des circuits de commande SMT à pas fin avec de grands composants à courant élevé assemblés via un assemblage traversant. La conception des pastilles, le dimensionnement des trous et les méthodes de soudure doivent prendre en charge les deux technologies de manière fiable.
- Compatibilité des processus de soudage et thermiques : La géométrie des pastilles, les ouvertures du masque de soudure et l'espacement des composants sont conçus pour supporter un brasage par refusion et un brasage sélectif stables, évitant les vides, l'effet "tombstone" ou les congés de soudure insuffisants sur les composants de puissance.
- Revêtements protecteurs et résistance environnementale : Les conceptions de PCB tiennent compte des exigences de revêtement conforme ou d'encapsulation en contrôlant les zones d'exclusion, l'épaisseur du revêtement et l'espacement des composants pour assurer une protection à long terme contre l'humidité, la poussière et les cycles de température.
- Accessibilité pour les tests et l'inspection : Les agencements comprennent des points de test dédiés, un accès pour les sondes et des limites fonctionnelles claires pour prendre en charge l'AOI, les tests en circuit (ICT), les tests fonctionnels et la vérification diélectrique (hi-pot) sans intervention manuelle excessive.
- Répétabilité du processus et documentation : Une fabrication stable dépend de superpositions cohérentes, de tolérances clairement définies et de paramètres de processus traçables alignés sur les normes IPC.
La conception de PCB axée sur la fabrication améliore directement le rendement au premier passage, réduit les retouches et raccourcit le chemin de la validation technique à une production en volume stable.
Conclusion
Les PCB de micro-onduleurs solaires fonctionnent à l'intersection d'une densité de puissance élevée, de contraintes thermiques, du contrôle EMI et d'une fiabilité extérieure à long terme. Répondre à ces exigences nécessite plus que des schémas corrects – cela dépend d'une architecture de PCB disciplinée, d'une sélection de matériaux alignée sur les exigences électriques et thermiques, et de processus de fabrication qui restent stables à grande échelle. HILPCB prend en charge la fabrication et l'assemblage de PCB pour micro-onduleurs solaires, avec une expérience avérée dans l'électronique de puissance et les applications industrielles. En intégrant la fabrication de PCB et l'assemblage PCBA dans un flux de travail contrôlé et axé sur l'ingénierie, nous aidons les clients à réduire les risques, à améliorer la cohérence et à maintenir la qualité, des prototypes à la production de masse à long terme.
Pour les projets de micro-onduleurs solaires où la sécurité, la fiabilité et la durée de vie sont essentielles, travailler avec un partenaire expérimenté en fabrication et assemblage de PCB assure une confiance tout au long du cycle de vie du produit.
