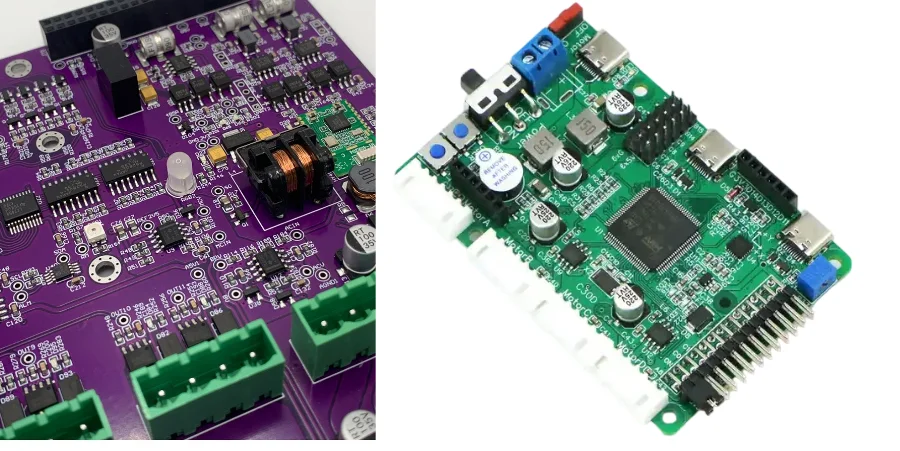

PCB pour Robot d''Entrepôt : Le Circuit Cœur de la Révolution de la Logistique Intelligente

technology27 septembre 2025 19 min de lecture

Warehouse Robot PCBRobot Gripper PCBPainting Robot PCBCobot PCBRobot Communication PCBInspection Robot PCB

Dans la vague de l'Industrie 4.0 et de la logistique intelligente, les entrepôts automatisés sont devenus le cœur de l'amélioration de l'efficacité de la chaîne d'approvisionnement et de la réduction des coûts opérationnels. Au centre de cette transformation, le Warehouse Robot PCB joue un rôle irremplaçable en tant que « cerveau » et « centre nerveux ». Il gère non seulement des algorithmes complexes de contrôle des mouvements, le traitement des données des capteurs et les tâches de communication en temps réel, mais détermine également directement la fiabilité, la stabilité et le retour sur investissement (ROI) de l'ensemble du système automatisé. Un PCB bien conçu et fabriqué de manière fiable est la pierre angulaire pour assurer le fonctionnement ininterrompu et précis des robots d'entrepôt 24 heures sur 24, 7 jours sur 7.

En tant qu'expert en intégration de systèmes spécialisé dans l'automatisation industrielle, Highleap PCB Factory (HILPCB) comprend parfaitement les exigences rigoureuses des environnements industriels pour les systèmes électroniques. Nous avons constaté que de nombreuses entreprises, lors du déploiement de systèmes automatisés, se concentrent souvent sur les structures mécaniques et les algorithmes logiciels, mais négligent le PCB, cette couche physique critique. Cela peut entraîner des interférences de signal, des pannes dues à la surchauffe ou des retards de communication lors d'un fonctionnement prolongé, affectant gravement l'efficacité globale des équipements (OEE). Cet article analysera en profondeur, du point de vue de l'intégration de systèmes, les aspects clés de la conception et de la fabrication des Warehouse Robot PCB, vous fournissant des conseils professionnels pour construire des systèmes de logistique intelligente efficaces et fiables.

Stratégies de conception PCB pour améliorer le MTBF des robots d'entrepôt

Le temps moyen entre pannes (MTBF) est la référence pour mesurer la fiabilité des équipements industriels. Pour les robots d'entrepôt fonctionnant en continu dans des environnements exigeants, un MTBF élevé signifie moins de temps d'arrêt, des coûts de maintenance réduits et une productivité accrue. L'amélioration du MTBF commence dès la phase de conception du PCB, nécessitant une approche systémique et non un simple empilement de composants.

Tout d'abord, le choix des matériaux est fondamental. Les environnements d'entrepôt peuvent présenter des variations de température et d'humidité, de la poussière et des vibrations mécaniques. Il est donc crucial de choisir des substrats FR-4 avec une température de transition vitreuse (Tg) élevée ou des matériaux plus performants, afin de garantir la stabilité mécanique et électrique du PCB sous charge thermique. Les PCB à haute Tg fournis par HILPCB peuvent supporter des températures de fonctionnement plus élevées, réduisant significativement les risques de délaminage ou de défaillance dus au stress thermique.

Ensuite, la conception redondante est un moyen clé d'améliorer la fiabilité. L'utilisation de chemins doubles ou multiples pour les unités de contrôle critiques et les alimentations permet un basculement transparent vers des chemins de secours en cas de défaillance du chemin principal, assurant un fonctionnement continu du système. Par exemple, fournir des entrées d'alimentation redondantes pour les processeurs principaux et les capteurs critiques, ou concevoir des liaisons redondantes sur les bus de communication. Bien que cette approche augmente la complexité du PCB, son ROI pour maximiser la disponibilité du système est extrêmement élevé.

Enfin, la sous-utilisation des composants et un agencement rationnel sont tout aussi importants. Faire fonctionner tous les composants (en particulier les dispositifs de puissance et les condensateurs) à 70-80 % de leurs valeurs nominales peut considérablement prolonger leur durée de vie. Dans la disposition du PCB, disperser les composants générant beaucoup de chaleur et les éloigner des circuits de traitement du signal sensibles à la température, combiné à des trous de dissipation thermique et des plans de masse, forme un chemin efficace de gestion thermique. Cela s'applique non seulement au Warehouse Robot PCB central, mais aussi aux capteurs et actionneurs des Robot Gripper PCB de précision.

Obtenir un devis PCB

Disposition PCB et intégrité du signal pour les systèmes de contrôle des mouvements

La tâche principale des robots d'entrepôt est de déplacer et transporter des marchandises avec précision et rapidité, ce qui dépend fortement des performances de leurs systèmes de contrôle des mouvements. L'interaction entre les actionneurs servo, les retours d'encodeur et les contrôleurs est extrêmement rapide, imposant des exigences élevées en matière d'intégrité du signal (SI). Toute distorsion du signal, diaphonie ou retard peut entraîner des erreurs de positionnement, des tremblements de mouvement, voire une perte de contrôle du système.

Dans la conception du Warehouse Robot PCB, le routage des paires de signaux différentiels à haute vitesse (par exemple, signaux d'encodeur, bus de communication servo) est primordial. Il est essentiel de respecter strictement les principes de longueur égale et d'espacement égal, avec un contrôle précis de l'impédance. HILPCB utilise des outils CAO avancés et des procédés de fabrication pour atteindre un contrôle de l'impédance différentielle de pointe à ±5 %. En utilisant la technologie de perçage arrière (back-drilling) sur les PCB haute vitesse, nous éliminons les effets de réflexion des moignons de via sur les signaux haute vitesse, améliorant ainsi davantage la qualité du signal. L'Intégrité de l'Alimentation (PI) est la base pour garantir l'intégrité du signal. Dans les systèmes de contrôle de mouvement, les pilotes de moteur génèrent des pics de courant importants lors du démarrage et de l'arrêt. Si la conception du plan d'alimentation est inadéquate, cela peut entraîner des chutes de tension sévères et du bruit d'alimentation, interférant avec les signaux de contrôle sensibles. Notre solution consiste à utiliser des PCB multicouches avec des couches d'alimentation et de masse dédiées, ainsi que de nombreux condensateurs de découplage placés près des broches d'alimentation des puces pour former des boucles de courant à faible impédance. Pour les sections de pilotage de moteur à courant élevé, nous recommandons des PCB en cuivre épais pour améliorer la capacité de transport de courant et la dissipation thermique.

Ces principes s'appliquent non seulement aux robots mobiles eux-mêmes, mais sont encore plus critiques pour les Robot Gripper PCB effectuant des opérations délicates. Les capteurs de pression et les codeurs de position sur les pinces produisent des signaux plus faibles et sont plus sensibles au bruit, nécessitant une protection particulière dans la conception des PCB.

Mise en œuvre d'Ethernet Industriel sur les PCB pour Robots

Les entrepôts automatisés modernes sont des systèmes hautement interconnectés où les robots ont besoin d'un échange de données en temps réel et fiable avec les systèmes de gestion d'entrepôt (WMS), les systèmes de planification et d'autres équipements. L'Ethernet industriel, en particulier les protocoles en temps réel comme EtherCAT et PROFINET, est devenu le choix principal. Intégrer ces protocoles de communication complexes dans les Warehouse Robot PCB est une tâche d'ingénierie système impliquant à la fois le matériel et le logiciel.

Un module Robot Communication PCB haute performance est la base pour y parvenir. Ce PCB comprend généralement une puce PHY Ethernet dédiée, un transformateur réseau et un connecteur RJ45. Lors de la conception, le trajet du signal de la puce PHY au transformateur puis au connecteur doit être minimisé, avec un contrôle strict de l'impédance différentielle (typiquement 100 ohms). De plus, les masses numériques et analogiques doivent être isolées pour empêcher le bruit haute fréquence du système de contrôle de se coupler dans les lignes de communication.

HILPCB a une vaste expérience dans la fabrication de PCB supportant l'Ethernet industriel. Nous recommandons :

Isolation de la couche physique : Utilisez des transformateurs d'isolation réseau de haute qualité et assurez-vous que la zone du PCB en dessous est "évidée" pour améliorer l'isolation électrique et l'immunité au bruit en mode commun.
Protection contre les décharges électrostatiques (ESD) : Ajoutez des diodes TVS et d'autres dispositifs de protection contre les décharges électrostatiques près des connecteurs pour éviter d'endommager les puces de communication sensibles lors de la connexion/déconnexion des câbles réseau ou à cause de facteurs environnementaux externes.
Synchronisation d'horloge : Pour les protocoles comme EtherCAT nécessitant une synchronisation d'horloge de haute précision, la qualité du routage du signal d'horloge est cruciale. Utilisez des striplines ou des guard traces pour garantir une immunité aux interférences externes.

Un Robot Communication PCB stable et fiable est le passeport pour l'intégration des robots dans les réseaux d'automatisation industrielle et un prérequis pour des fonctionnalités avancées comme la maintenance prédictive et la surveillance à distance.

Architecture d'intégration des systèmes d'automatisation d'entrepôt

Des dispositifs sur le terrain à la gestion d'entreprise, les Warehouse Robot PCB sont le lien critique entre le monde physique et le monde numérique.

Couche entreprise (ERP/WMS)

Gestion des commandes
Optimisation des stocks
Analyse de données

Couche de contrôle (PLC/Système de planification)

Attribution des tâches
Planification des trajets
Contrôle du trafic

Couche terrain (Robots/Capteurs)

PCB pour Robot d'Entrepôt
Contrôle du mouvement
Perception environnementale

Considérations PCB pour la gestion de l'alimentation des robots d'entrepôt

L'alimentation est le "sang vital" des robots, et un système de gestion de l'alimentation stable, efficace et sûr est essentiel pour un fonctionnement continu. Les robots d'entrepôt utilisent généralement des batteries, et leur unité de gestion de l'alimentation (PMU) sur le PCB doit gérer des tâches complexes comme la gestion charge/décharge, la conversion de plusieurs rails de tension et l'alimentation de courants élevés.

Premièrement, l'efficacité est clé. Les convertisseurs DC-DC haute efficacité peuvent réduire les pertes d'énergie et prolonger l'autonomie du robot. Dans la conception du PCB, il faut suivre les directives de placement des composants de puissance, minimisant la surface des boucles de commutation pour réduire les interférences électromagnétiques (EMI). Cela concerne non seulement la stabilité du robot, mais évite aussi les interférences avec d'autres appareils de communication sans fil (ex. Wi-Fi) dans l'entrepôt.

Deuxièmement, la gestion thermique est cruciale. Les drivers de moteurs à courant élevé et les convertisseurs DC-DC sont les principales sources de chaleur. Si la chaleur n'est pas dissipée efficacement, cela entraînera une surchauffe des composants, une baisse de performance voire des pannes. HILPCB recommande les stratégies suivantes :

Grandes surfaces de cuivre: Utilisation de grandes surfaces de cuivre sur les chemins d'alimentation et les pads des composants, connectées aux couches internes d'alimentation ou de masse, utilisant le PCB lui-même pour la dissipation thermique.
Matrices de vias thermiques: Placement dense de vias thermiques sous les composants de puissance pour conduire rapidement la chaleur vers l'autre face du PCB ou des couches internes de dissipation.
Technologie cuivre épais: Pour des applications à très haut courant (>50A), l'utilisation de feuilles de cuivre de 2oz ou plus épaisses peut réduire significativement la résistance des pistes et l'élévation de température.

Enfin, la sécurité ne doit pas être négligée. Le circuit du système de gestion de batterie (BMS) doit surveiller précisément tension, courant et température de la batterie, et couper le circuit en cas de surcharge, décharge profonde, surintensité ou surchauffe, évitant dommages ou accidents. La conception et fabrication de ce circuit doivent respecter les normes de fiabilité les plus strictes.

Exigences accrues pour les PCB de robots avec intégration IIoT

L'Internet Industriel des Objets (IIoT) donne aux robots d'entrepôt des capacités de "perception" et de "pensée". En intégrant plus de capteurs (ex. LiDAR, caméras, IMU), les robots peuvent réaliser navigation autonome, évitement d'obstacles et modélisation environnementale. La collecte, traitement et transmission de ces masses de données posent de nouveaux défis pour la conception des PCB pour robots d'entrepôt.

Conception mixte signal: Le PCB gère simultanément des signaux analogiques haute précision, des interfaces numériques haute vitesse (ex. MIPI, USB 3.0) et des circuits de puissance. Un zonage strict est nécessaire pour séparer zones analogiques, numériques et d'alimentation, avec des stratégies de mise à la terre à point unique ou hybride pour éviter les couplages de bruit. Cela ressemble à la philosophie des PCB pour robots d'inspection, où les faibles signaux des capteurs doivent être protégés des interférences.
Capacité de edge computing: Pour réduire la latence et la dépendance au cloud, plus de prétraitement et décisions sont effectués localement sur le robot. Cela nécessite d'intégrer des processeurs performants (ex. SoC, FPGA) sur le PCB, augmentant la densité de câblage et les besoins complexes en gestion d'alimentation. L'utilisation de la technologie HDI (High-Density Interconnect) PCB avec micro-vias aveugles et enterrés est une solution efficace pour réaliser des interconnexions complexes dans un espace limité.
Intégration communication sans fil: Outre l'Ethernet industriel, des modules sans fil comme Wi-Fi, 5G et Bluetooth sont de plus en plus intégrés aux PCB des robots pour le transfert de données et le contrôle à distance. Dans la conception PCB, des zones d'exclusion doivent être réservées pour les antennes, avec un appariement d'impédance RF précis (typiquement 50 ohms) pour des performances optimales.

Tableau de bord des indicateurs clés (KPI)

L'optimisation de la conception PCB améliore significativement les métriques clés des systèmes automatisés.

>50k h

MTBF (Temps Moyen entre Pannes)

Conception industrielle réduisant les temps d'arrêt non planifiés

+25%

OEE (Efficacité Globale des Équipements)

Améliore la vitesse et la précision opérationnelles

<2 h

MTTR (Temps Moyen de Réparation)

Conception modulaire simplifiant les processus de maintenance

Conception de Sécurité des PCB pour Robots Collaboratifs (Cobot)

Avec la "collaboration homme-robot" devenant une nouvelle tendance dans l'automatisation des entrepôts, les robots collaboratifs (Cobot) sont de plus en plus utilisés. Contrairement aux robots industriels traditionnels isolés derrière des barrières de sécurité, les Cobot doivent travailler en étroite collaboration avec les humains dans le même espace. Par conséquent, la conception de la sécurité est la priorité absolue, et le PCB du Cobot est au cœur de la réalisation de la sécurité fonctionnelle.

La conception de la sécurité fonctionnelle exige que le système entre ou reste dans un état sûr en cas de défaillances matérielles aléatoires ou systématiques. Au niveau du PCB, cela est généralement réalisé par :

Redondance à double canal : Pour les fonctions de sécurité critiques (par exemple, arrêt d'urgence, surveillance de la vitesse, limitation du couple), deux canaux indépendants de microcontrôleur (MCU) sont utilisés pour le traitement et la surveillance. Les deux canaux se vérifient mutuellement, et si l'un détecte une anomalie, un arrêt de sécurité est déclenché.
Circuits de surveillance de sécurité : Des circuits dédiés surveillent la tension d'alimentation, les signaux d'horloge et l'état du processeur (par exemple, watchdog timer). Si un paramètre dépasse la plage de sécurité, les mécanismes de sécurité sont immédiatement déclenchés.
Conformité aux normes SIL/PL : La conception de l'ensemble du système de contrôle lié à la sécurité, y compris la disposition du PCB et la sélection des composants, doit respecter les normes de sécurité internationales telles que IEC 61508 (SIL) ou ISO 13849 (PL). Par exemple, des composants certifiés doivent être utilisés, et une analyse FMEA (Analyse des Modes de Défaillance et de leurs Effets) rigoureuse doit être réalisée sur le PCB.

HILPCB comprend l'importance de la sécurité fonctionnelle. Nous pouvons fournir des services de fabrication de PCB conformes aux normes selon les exigences de niveau de sécurité des clients, y compris un contrôle strict des processus et une gestion de la traçabilité. Un PCB pour Cobot fiable protège non seulement l'équipement, mais surtout la sécurité des opérateurs.

Obtenir un Devis PCB

Du Prototype à la Production de Masse : Les Avantages de Fabrication de HILPCB

Un excellent design nécessite une fabrication tout aussi excellente pour être réalisé. HILPCB propose des services complets de montage de prototypes à la production à grande échelle, garantissant que votre PCB pour Robot d'Entrepôt atteigne les normes de qualité les plus élevées à chaque étape.

Lors de la phase de prototypage, nous offrons des services rapides de prototypage et d'analyse DFM (Conception pour la Fabricabilité). Nos ingénieurs examinent vos fichiers de conception pour identifier à l'avance les risques potentiels de fabrication, tels que des pastilles de soudure trop petites, des conceptions de via irrationnelles ou des pièges à acide (Acid Trap) potentiels, et proposent des suggestions d'optimisation. Cela peut considérablement raccourcir votre cycle de développement et réduire les coûts des modifications ultérieures. Entrant en phase de production de masse, les lignes de production automatisées et le système de contrôle qualité strict de HILPCB garantissent une grande cohérence et fiabilité des produits. Nous utilisons plusieurs méthodes de test telles que l'AOI (Inspection Optique Automatisée), l'AXI (Inspection par Rayons X Automatisée) et l'ICT (Test en Circuit) pour effectuer des inspections complètes sur chaque PCB. Qu'il s'agisse de la protection spéciale de revêtement requise pour les PCB de Robot de Peinture complexes ou des exigences élevées de propreté des PCB de Robot d'Inspection, nous pouvons fournir des solutions de fabrication sur mesure.

Nous savons que les produits industriels ont des cycles de vie longs et que la stabilité de la chaîne d'approvisionnement est cruciale. HILPCB a mis en place un réseau d'approvisionnement en composants robuste et un système de gestion des stocks, capable de vous fournir des garanties d'approvisionnement stables et à long terme, vous aidant à faire face aux fluctuations du marché en toute sérénité.

Matrice de comparaison des protocoles de communication IIoT

Protocole	Scénario d'application	Caractéristiques	Considérations de conception PCB
MQTT	Téléchargement des données des capteurs vers le cloud	Léger, modèle publish/subscribe, faible bande passante	Dépend de la pile TCP/IP, nécessite une interface réseau
OPC-UA	Interopérabilité entre les appareils et SCADA/MES	Indépendant de la plateforme, haute sécurité, modèle d'information riche	Consommation élevée de ressources, nécessite un MCU/SoC puissant
EtherCAT	Synchronisation de contrôle de mouvement multi-axes de haute précision	Temps réel extrêmement élevé (niveau μs), traitement matériel	Nécessite une puce ESC dédiée, exigences strictes en matière d'horloge et de routage

Évaluation du ROI pour la mise à niveau du PCB du robot d'entrepôt

Dans le domaine de l'automatisation industrielle, tout investissement technologique doit finalement se traduire par une valeur commerciale. La décision de mettre à niveau ou d'optimiser le PCB du robot d'entrepôt nécessite une analyse claire du ROI. Les retours ne se reflètent pas seulement dans les coûts matériels, mais aussi dans l'amélioration systémique de l'efficacité opérationnelle globale.

Investissement comprend principalement :

Coûts de R&D : Ressources humaines nécessaires pour des conceptions de PCB plus complexes et fiables.
Coûts de fabrication : Augmentation des coûts de fabrication des PCB due à des matériaux plus performants et à des procédés avancés (ex. HDI, cuivre épais).
Coûts de test : Équipement et temps nécessaires pour des tests fonctionnels et de fiabilité plus complets.

Retours se reflètent dans plusieurs aspects :

Amélioration de l'efficacité opérationnelle (OEE) : Les données du secteur montrent que l'OEE s'améliore généralement de 20 à 30 % grâce à des systèmes de contrôle optimisés. Des PCB plus fiables réduisent les temps d'arrêt imprévus, tandis qu'un contrôle de mouvement plus précis améliore la vitesse et la précision du robot.
Réduction des coûts de maintenance : Des conceptions à MTBF élevé réduisent significativement les taux de défaillance, diminuant la fréquence de remplacement des pièces de rechange et les coûts de main-d'œuvre de réparation. Les conceptions modulaires de PCB réduisent également le temps moyen de réparation (MTTR).
Réduction de la consommation d'énergie : Des solutions de gestion de l'alimentation efficaces peuvent réduire la consommation énergétique globale du robot, entraînant des économies d'électricité annuelles considérables pour des déploiements à grande échelle de robots.
Prolongation de la durée de vie des équipements : Une excellente conception thermique et une utilisation déclassée des composants prolongent efficacement la durée de vie du robot, maximisant la valeur des actifs.

En général, un projet de mise à niveau bien planifié d'un système robotique a une période de récupération de 12 à 18 mois. Collaborer avec un partenaire professionnel comme HILPCB peut vous aider à réaliser une analyse coûts-avantages précise dès les premières phases du projet, garantissant un retour sur investissement maximal.

Calculateur ROI : Visualisation des avantages de la mise à niveau PCB

Investissement initial

Coûts R&D : $15 000

Augmentation du coût unitaire PCB : $20

Équipement de test : $5 000

Investissement total (50 unités) : $21 000

→

Retour annuel

Réduction des coûts d'arrêt : $12 000

Réduction des coûts de maintenance : $5 000

Gains d'efficacité : $8 000

Retour total annuel : $25 000

Période de récupération : environ 10 mois

*Les données ci-dessus sont des exemples. Contactez-nous immédiatement pour votre analyse ROI personnalisée.

Conclusion : Choisissez un partenaire PCB professionnel pour commencer votre voyage dans l'automatisation

Warehouse Robot PCB n'est plus un simple circuit imprimé, mais le cœur d'un système complexe intégrant le contrôle des mouvements, la communication en temps réel, la gestion de l'alimentation et la sécurité fonctionnelle. Sa qualité de conception et de fabrication influence directement l'efficacité, la fiabilité et, finalement, la rentabilité de l'entrepôt automatisé. De l'intégrité du signal à la gestion thermique, de l'intégration IIoT à la sécurité fonctionnelle, chaque aspect nécessite une expertise approfondie et une vaste expérience pratique.

Highleap PCB Factory (HILPCB), forte de plusieurs années d'expérience dans la fabrication de PCB industriels, propose des solutions complètes allant de l'optimisation de la conception, à la validation de prototypes jusqu'à la production en série. Nous ne sommes pas seulement votre fournisseur, mais aussi votre partenaire fiable pour réaliser votre vision Industrie 4.0. Nous croyons qu'à travers une collaboration étroite, nous pouvons créer ensemble des Warehouse Robot PCB performants, stables et fiables, donnant un élan puissant à votre système logistique intelligent. Contactez-nous dès maintenant pour commencer votre voyage vers une automatisation efficace.
