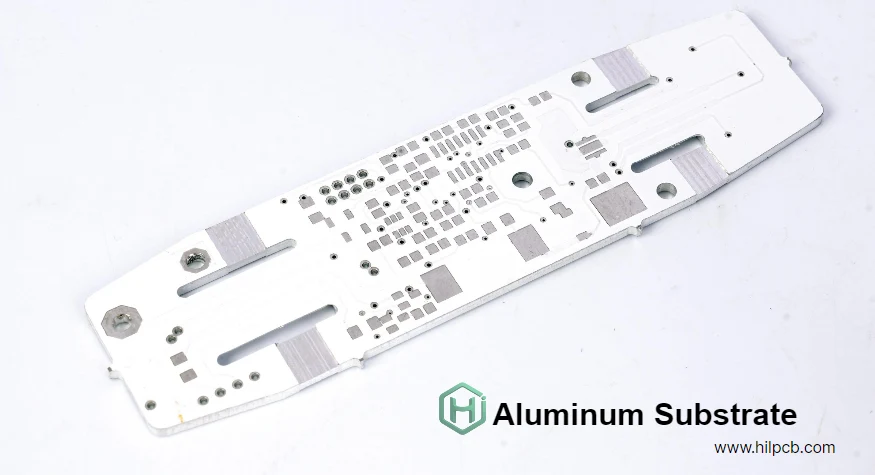

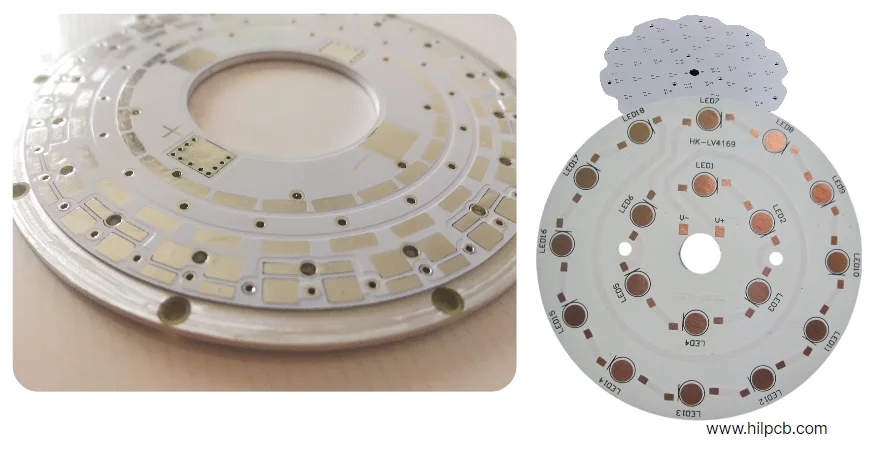

Le prestazioni di qualsiasi PCB a nucleo metallico sono in gran parte determinate dalla scelta dei materiali del substrato in alluminio. Mentre i progettisti si concentrano sul layout del circuito, fattori come la composizione della lega di alluminio, le proprietà dielettriche e i trattamenti superficiali influenzano direttamente l'efficienza termica, l'isolamento elettrico e l'affidabilità a lungo termine.
Oltre alla conduttività termica, altre caratteristiche del materiale—come lo spessore dielettrico, la tensione di breakdown, il coefficiente di espansione termica e la resistenza meccanica—svolgono un ruolo chiave sia nelle prestazioni che nei costi. Una profonda comprensione di questi fattori garantisce una selezione ottimale dei materiali, bilanciando prestazioni e budget.
Presso HILPCB, il nostro team di ingegneria dei materiali collabora con i principali fornitori di substrati per procurarsi le migliori soluzioni per le vostre esigenze. Con la nostra esperienza nella produzione di PCB e l'ampia conoscenza dei materiali, vi aiutiamo a selezionare substrati che offrono prestazioni ottimali al miglior costo.
Materiali dello Strato Dielettrico
Lo strato dielettrico crea l'interfaccia critica tra i circuiti in rame elettricamente attivi e la base in alluminio messa a terra. Questo strato sottile (50–200 µm) deve fornire simultaneamente alta conduttività termica, isolamento elettrico, adesione meccanica e compatibilità CTE.
Sistemi a Matrice Polimerica
Dielettrici a Base di Epossidico – Il materiale matrice più comune fornisce buona adesione, affidabilità di produzione e costo-efficacia. I sistemi epossidici standard raggiungono una conduttività termica di 1,5–2,0 W/mK quando riempiti con particelle ceramiche al 50–70%. Temperature di polimerizzazione di 150–180 °C si adattano alle apparecchiature standard di laminazione PCB.
Dielettrici a Base di Poliimmide – Applicazioni ad alta temperatura superiori a 150 °C di funzionamento continuo possono richiedere materiali matrice in poliimmide. Queste resine speciali mantengono le proprietà a temperature fino a 200–250 °C ma costano 2–3× più dei sistemi epossidici. Da usare solo quando la temperatura di funzionamento giustifica il premio.
Dielettrici a Base di Siliconica – Offrono eccellente flessibilità e prestazioni a bassa temperatura fino a -60 °C per applicazioni che richiedono compliance meccanica. La conduttività termica tipicamente varia 2–3 W/mK. Comuni nell'elettronica esterna e applicazioni automobilistiche con cicli di temperatura estremi.
Materiali di Riempimento Ceramico
La conduttività termica dello strato dielettrico dipende principalmente dal contenuto di riempitivo ceramico e dalle proprietà delle particelle:
Allumina (Al₂O₃) – Il materiale di riempimento standard per dielettrici termici. Le particelle di ossido di alluminio offrono buona conduttività termica (30 W/mK), eccellente isolamento elettrico e basso costo. Un carico di riempitivo del 50–70% in peso raggiunge una conduttività termica dielettrica di 1,5–2,0 W/mK.
Nitruro di Alluminio (AlN) – Materiale di riempimento premium con conduttività termica di 200+ W/mK permette agli strati dielettrici di raggiungere 3–5 W/mK. Il premio di costo di 2–3× rispetto ai sistemi riempiti di allumina è giustificato quando le prestazioni termiche sono critiche. I progetti di circuito stampato in alluminio che utilizzano dielettrici AlN raggiungono una resistenza termica significativamente inferiore.
Nitruro di Boro (BN) – Offre una conduttività termica simile ad AlN (250+ W/mK) con proprietà elettriche superiori e densità inferiore. Più costoso di AlN ma utilizzato in applicazioni aerospaziali e militari specializzate dove il peso o le prestazioni elettriche giustificano il costo.
Carburo di Silicio (SiC) – Conduttività termica molto alta (120 W/mK) ma leggermente conduttivo, limitando l'uso in applicazioni ad alta tensione. La durezza delle particelle aumenta la complessità di produzione e l'usura degli utensili durante le operazioni di perforazione.
Trattamento dell'Interfaccia Termica
L'interfaccia tra il substrato in alluminio e lo strato dielettrico influisce criticamente sulle prestazioni termiche e sull'affidabilità a lungo termine:
Metodi di Preparazione della Superficie
Rivestimento di Conversione Chimica – Trattamento chimico a base di cromato o zirconio crea un sottile strato di conversione (1–3 µm) che migliora l'adesione e previene l'ossidazione. Processo standard per la produzione di schede in alluminio fornisce risultati coerenti e affidabili a basso costo.
Anodizzazione – Processo elettrochimico crea uno strato di ossido di alluminio più spesso (5–25 µm) con eccellente protezione dalla corrosione e proprietà di adesione. L'anodizzazione all'acido solforico di tipo II è la più comune. L'anodizzazione dura di tipo III fornisce una resistenza all'usura migliorata per applicazioni con richieste meccaniche.
Irruvidimento Meccanico – Sabbiatura o spazzolatura crea una trama superficiale che promuove l'incastro meccanico con il dielettrico. Utilizzato in congiunzione con trattamenti chimici per requisiti di adesione critici. Una rugosità eccessiva può ridurre l'area di contatto termica effettiva.
Trattamento al Plasma – Pulizia e attivazione superficiale utilizzando plasma atmosferico o sotto vuoto rimuove la contaminazione organica e crea siti chimicamente attivi per una adesione migliorata. Applicazioni aerospaziali e militari possono specificare il trattamento al plasma per la massima garanzia di affidabilità.
Adattamento del Coefficiente di Espansione Termica
La mancata corrispondenza del CTE tra i materiali genera stress meccanico durante i cambiamenti di temperatura. L'entità dello stress dipende dal cambiamento di temperatura, dalla differenza di CTE, dal modulo elastico del materiale e dalla geometria dello strato.
Valori CTE dei Materiali
| Materiale | CTE (ppm/°C) |
|---|---|
| Alluminio 5052 | 23.8 |
| Alluminio 6061 | 23.6 |
| Rame | 16.5 |
| Dielettrico epossidico | 30–60 |
| Dielettrico poliimmide | 20–40 |
| FR4 (asse z) | 70–90 |
Il CTE dell'alluminio (24 ppm/°C) corrisponde ragionevolmente bene al rame (17 ppm/°C) — molto meglio del CTE dell'asse z del FR4 (70+ ppm/°C). Questo conferisce alle costruzioni di PCB a base di alluminio un'affidabilità al ciclo termico intrinsecamente migliore del FR4 multistrato.
Il CTE dello strato dielettrico tipicamente supera sia il rame che l'alluminio. I sistemi riempiti che utilizzano particelle ceramiche riducono il CTE del polimero verso i valori metallici. Un carico di riempitivo più elevato migliora la corrispondenza del CTE ma aumenta il costo del materiale e la viscosità, complicando la produzione.
Strategie di Mitigazione della Progettazione
Selezione del Materiale – Specificare dielettrici a basso CTE (poliimmide o epossidico altamente riempito) per applicazioni con ampie escursioni di temperatura (-40 a +125 °C automobilistico) o requisiti di affidabilità critici (medico, aerospaziale).
Orientamento delle Tracce – Orientare tracce lunghe e strette parallele alle direzioni di espansione previste quando possibile. Evitare tracce perpendicolari all'espansione che potrebbero rompersi sotto stress durante il ciclo termico.
Caratteristiche di Scarico della Sollecitazione – Angoli arrotondati, tracce serpeggianti e gocce agli ingressi dei pad riducono la concentrazione di sollecitazione. Evitare angoli acuti e cambi di geometria bruschi nei pattern di rame.
Qualifica del Ciclo Termico – Testare gli assemblaggi attraverso l'intervallo di temperatura previsto per 500–1000 cicli minimo secondo gli standard IPC-9701. Monitorare la continuità elettrica e campionare le sezioni per l'iniziazione di cricche.
Matrice di Selezione Basata sull'Applicazione

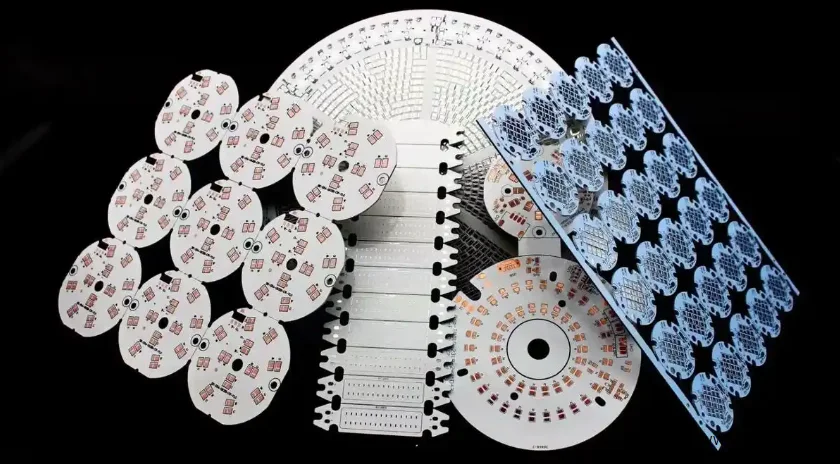

Illuminazione a LED (1–5 W/cm²) – Alluminio 5052 standard con dielettrico 1,5–2,0 W/mK, spessore 100–150 µm. Maschera saldante bianca per efficienza ottica. Soluzione ottimizzata per i costi per la maggior parte delle applicazioni LED.
Elettronica Automobilistica – Alluminio 5052 o 6061 a seconda dei requisiti meccanici. Dielettrico standard ad alte prestazioni (2–4 W/mK) basato sui livelli di potenza. L'ampio intervallo di temperatura (-40 a +125 °C) richiede materiali e processi robusti.
Elettronica di Potenza (3–10 W/cm²) – Alluminio 6061 per stabilità meccanica con dielettrico ad alte prestazioni 3–4 W/mK. Considerare l'integrazione con PCB a rame spesso per prestazioni elettriche e termiche combinate. Substrati spessi (2,0–3,0 mm) migliorano la diffusione del calore.
RF/Microonde – Il substrato in alluminio fornisce un piano di massa stabile e rigidità meccanica. Dielettrico standard sufficiente a meno che alta potenza (>50W). La stabilità CTE è critica per il mantenimento delle prestazioni ad alta frequenza attraverso la temperatura.
Industriale/Medico – Alluminio 5052 con dielettrico standard bilancia costi e prestazioni. L'affidabilità a lungo termine richiede attenzione alla qualità del materiale e al controllo del processo. Il riconoscimento UL e le certificazioni dei materiali supportano la conformità normativa.
Lavorare con l'Ingegneria dei Materiali HILPCB
I nostri ingegneri dei materiali forniscono supporto completo durante tutto il processo di progettazione:
Analisi Termica – La modellazione agli elementi finiti prevede le temperature di giunzione per diverse combinazioni di materiali. Identifica il substrato più conveniente che soddisfa i requisiti termici senza sovra-specificazione.
Approvvigionamento Materiali – Relazioni dirette con i principali produttori di substrati (Bergquist, Denka, Polytronics) assicurano l'accesso agli ultimi materiali e prezzi competitivi per volumi sia prototipali che di produzione.
Specifiche Personalizzate – Applicazioni speciali possono richiedere spessore dielettrico non standard, leghe di alluminio personalizzate o trattamenti superficiali specializzati. Il nostro team di produzione PCB qualifica materiali personalizzati quando giustificato dai requisiti dell'applicazione.
Supporto Documentazione – Tracciabilità completa del materiale con dati di test di conduttività termica, rapporti di tensione di breakdown dielettrica, misurazioni CTE e certificazioni di composizione. Supporta i processi di qualifica del cliente e le presentazioni normative.
Tutti i materiali per PCB a nucleo metallico subiscono un'ispezione in ingresso verificando la conduttività termica, la rigidità dielettrica e le specifiche dimensionali prima di entrare in produzione.
FAQ
D1: Come posso verificare la conduttività termica del mio substrato in alluminio prima dell'acquisto?
Puoi verificare la conduttività termica dei substrati in alluminio richiedendo certificati materiali dai fornitori, che dovrebbero conformarsi agli standard ASTM D5470 o ISO 22007-2. Presso HILPCB, eseguiamo ispezioni approfondite su tutti i substrati in alluminio per garantire che soddisfino gli standard di prestazione termica e meccanica specificati prima della produzione.
D2: Qual è il ruolo dei substrati in alluminio nel migliorare l'affidabilità dei progetti di PCB LED? I substrati in alluminio sono ampiamente utilizzati nei progetti di PCB LED grazie alla loro capacità di dissipare rapidamente il calore, essenziale per mantenere la longevità e le prestazioni dei LED ad alta potenza. Migliorando la gestione termica, i PCB in alluminio aiutano a prolungare la durata dei moduli LED e riducono il rischio di guasto termico.
D3: Quale conduttività termica dovrei specificare per i substrati in alluminio nelle applicazioni LED ad alta potenza? Per le applicazioni LED ad alta potenza, i substrati in alluminio con uno strato dielettrico che fornisce una conduttività termica tra 3–5 W/mK sono tipicamente ideali. Ciò assicura una sufficiente dissipazione del calore per mantenere temperature di funzionamento sicure e prolungare la durata dei LED.
D4: Come si confrontano i substrati di PCB in alluminio con i substrati in rame in termini di gestione termica? Mentre i substrati in rame forniscono una conduttività termica superiore (400 W/mK), i substrati in alluminio sono un'opzione più conveniente con eccellenti prestazioni termiche per la maggior parte delle applicazioni, fornendo circa 170–180 W/mK di conduttività termica. I PCB in alluminio sono una scelta popolare per la gestione termica in molti settori grazie al loro equilibrio tra prestazioni e convenienza.
