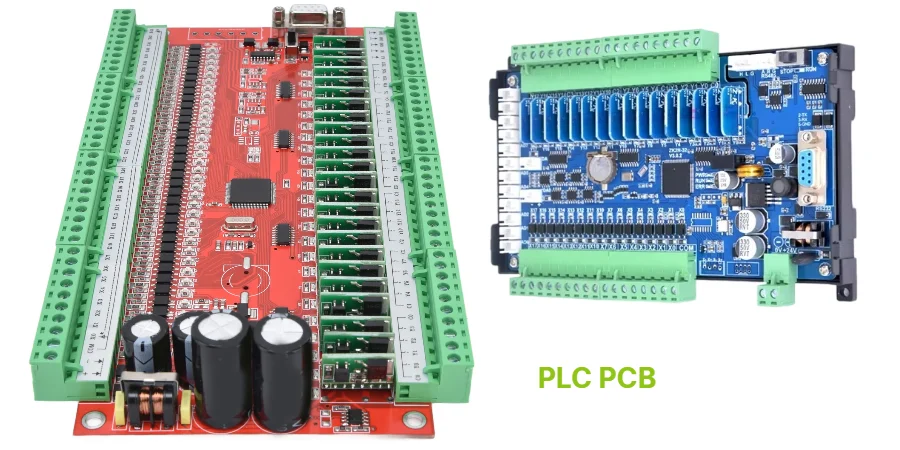

Nell'ondata dell'Industria 4.0, i sistemi automatizzati sono la forza motrice fondamentale per migliorare l'efficienza della produzione, garantire la qualità e ridurre i costi operativi. Dietro tutte queste decisioni intelligenti e esecuzioni precise si cela un "sistema nervoso centrale" stabile e affidabile—la PCB del pannello di controllo. Non è solo il vettore fisico che collega PLC, HMI, driver e sensori, ma anche la pietra angolare critica che determina l'affidabilità a lungo termine e il ritorno sull'investimento (ROI) dell'intero sistema automatizzato. Dalla semplice logica a relè ai complessi sistemi di controllo distribuiti, la qualità del design e della produzione delle PCB dei pannelli di controllo influisce direttamente sui tempi di attività e sui costi di manutenzione delle linee di produzione.

In qualità di esperti nell'integrazione di sistemi industriali, comprendiamo che una PCB del pannello di controllo eccezionale deve raggiungere un equilibrio perfetto tra prestazioni elettriche, resistenza meccanica, resistenza ambientale e integrità del segnale. Deve gestire correnti di azionamento di motori ad alta potenza elaborando segnali deboli dei sensori; deve mantenere una comunicazione stabile in ambienti di fabbrica pieni di interferenze elettromagnetiche (EMI) e resistere all'erosione di umidità, polvere e temperature estreme. Con anni di esperienza nella produzione di PCB di grado industriale, Highleap PCB Factory (HILPCB) si impegna a fornire soluzioni che soddisfino questi rigorosi requisiti, garantendo che il vostro sistema automatizzato offra il massimo valore durante tutto il suo ciclo di vita.

Fondamenti di Progettazione dell'Affidabilità per PCB di Quadri di Controllo Industriali

La complessità degli ambienti industriali impone requisiti di affidabilità molto maggiori sui PCB rispetto ai prodotti di consumo. Un PCB per quadro di controllo ben progettato inizia il suo percorso di affidabilità con la selezione dei materiali più basilari e la pianificazione del layout. Decisioni sbagliate possono portare a frequenti guasti sul campo, con conseguenti significative perdite di produzione.

Innanzitutto, la scelta del materiale del substrato è cruciale. I materiali FR-4 standard si comportano adeguatamente in ambienti miti, ma in molti scenari industriali, le temperature interne possono aumentare bruscamente a causa del funzionamento di componenti ad alta potenza (come inverter VFD e servoazionamenti). In questi casi, la selezione di materiali con temperature di transizione vetrosa (Tg) più elevate, come i PCB High-Tg, è un prerequisito per garantire che il PCB non si delamini, si deformi o subisca un degrado delle prestazioni elettriche ad alte temperature. I materiali High-Tg di HILPCB (tipicamente superiori a 170°C) migliorano significativamente la stabilità termica e l'affidabilità a lungo termine. In secondo luogo, lo spessore del rame è un'altra considerazione fondamentale. I pannelli di controllo spesso devono fornire correnti elevate ad attuatori come motori e valvole solenoidi. Lo spessore standard del rame da 1 oncia (oz) potrebbe non essere sufficiente, portando a surriscaldamento e significative cadute di tensione. L'adozione di rame ispessito o della tecnologia PCB a Rame Pesante (tipicamente da 2oz a 10oz) può ridurre efficacemente la resistenza delle tracce e l'aumento della temperatura, garantendo una trasmissione di potenza efficiente e sicura. Questo è particolarmente critico per la progettazione di circuiti di pilotaggio e reti di distribuzione dell'energia.

Infine, la pianificazione del layout influisce direttamente sulle capacità anti-interferenza. Durante il layout, devono essere seguiti i principi fondamentali di "separazione alta tensione e bassa tensione" e "isolamento di massa digitale e analogica". L'isolamento fisico delle sezioni di alimentazione e pilotaggio rumorose dalle sezioni di controllo e comunicazione sensibili, insieme a strategie di messa a terra a stella o a punto singolo, può minimizzare l'accoppiamento del rumore. Per i PCB del pannello a pulsanti collegati agli operatori, le linee del segnale di ingresso dovrebbero essere tenute lontane da fonti di interferenza e abbinate a circuiti di filtraggio per prevenire falsi inneschi.

Richiedi un preventivo per PCB

Strategie di protezione dei PCB per ambienti difficili

Il pavimento della fabbrica è pieno di vari fattori ostili ai dispositivi elettronici, tra cui umidità, gas corrosivi, polvere metallica, vibrazioni e impatti. Un PCB standard lasciato esposto si guasterà rapidamente. Pertanto, strategie protettive mirate sono misure essenziali per garantire il funzionamento stabile a lungo termine dei PCB per pannelli di controllo.

Il Rivestimento Conforme (Conformal Coating) è il metodo di protezione più comune ed efficace. Implica l'applicazione di una pellicola protettiva polimerica sottile e uniforme sulla superficie del PCB, isolando efficacemente umidità, nebbia salina e polvere, prevenendo cortocircuiti e corrosione metallica. A seconda delle caratteristiche chimiche dell'ambiente di applicazione, è possibile selezionare diversi tipi di rivestimenti come acrilico, uretano o silicone. Per scenari che richiedono resistenza all'erosione chimica, come impianti chimici o officine di galvanica, la scelta di un rivestimento più resistente agli agenti chimici è cruciale. Questa protezione è una componente fondamentale della filosofia di progettazione dei PCB impermeabili.

L'Incapsulamento (Potting) fornisce un livello di protezione superiore. Incapsulando l'intero assemblaggio PCB in materiali come resina epossidica o silicone, si può ottenere una sigillatura completa, offrendo una resistenza superiore all'umidità, smorzamento delle vibrazioni e resistenza agli urti. Questo metodo è comunemente usato per i PCB per terminali remoti (RTU) che devono essere installati su apparecchiature fortemente vibranti o completamente esposti all'aperto. Inoltre, per le Rugged Display PCBs montate su console operative, oltre alla protezione della PCB stessa, deve essere considerato anche il design integrato con l'involucro. Utilizzando guarnizioni di tenuta, connettori impermeabili e robuste strutture di fissaggio meccanico, l'intera unità HMI può raggiungere un grado di protezione IP65 o superiore, garantendo un funzionamento affidabile in ambienti soggetti a lavaggi o polverosi. HILPCB considera pienamente questi processi successivi durante la produzione, assicurando che i pad e i design dei via della PCB siano perfettamente compatibili con i processi di rivestimento conforme o di incapsulamento.

Differenze nell'implementazione su PCB dei protocolli Ethernet industriali

I moderni sistemi di automazione si affidano pesantemente all'Ethernet industriale per una comunicazione deterministica e ad alta velocità tra i dispositivi. Sebbene i protocolli mainstream come PROFINET, EtherCAT e Modbus TCP siano tutti basati su Ethernet, i loro requisiti per la progettazione di PCB variano in modo significativo.

• PROFINET: Essendo un protocollo ampiamente adottato, PROFINET ha requisiti stringenti in tempo reale. Nella progettazione di PCB, è essenziale controllare rigorosamente l'impedenza differenziale dei segnali Ethernet (tipicamente 100 ohm), assicurare che i percorsi del segnale siano il più corti e di uguale lunghezza possibile, e mantenerli lontani da fonti di rumore. Per i dispositivi che supportano la funzionalità IRT (Isochronous Real-Time), il controllo del jitter per i segnali di clock è particolarmente critico, richiedendo un'attenta progettazione del routing e della messa a terra.
• EtherCAT: Questo protocollo impiega un meccanismo di "elaborazione al volo", dove i frame di dati si propagano rapidamente tra i nodi con una latenza estremamente bassa. Ciò impone sfide significative all'integrità del segnale del PCB. I percorsi del segnale dello strato fisico EtherCAT richiedono una precisa corrispondenza di impedenza e di lunghezza, poiché anche piccole riflessioni o diafonia possono causare errori di comunicazione. HILPCB utilizza strumenti EDA avanzati per l'analisi di simulazione per garantire la qualità della trasmissione del segnale ad alta velocità in PCB multistrato.
• Modbus TCP: Rispetto al precedente, Modbus TCP ha requisiti di tempo reale inferiori, il che si traduce in vincoli relativamente più rilassati per la progettazione del PCB. Tuttavia, in ambienti elettromagnetici complessi, sono comunque necessarie adeguate misure di schermatura e messa a terra per garantire l'affidabilità della comunicazione.

Indipendentemente dal protocollo utilizzato, HILPCB raccomanda di integrare trasformatori Ethernet (Magnetics) di alta qualità e induttori di modo comune sul PCB per migliorare l'isolamento elettrico e le capacità di soppressione del rumore di modo comune. Questo è fondamentale per garantire un funzionamento stabile in qualsiasi rete industriale.

Soluzioni di integrazione PCB per SCADA e monitoraggio remoto

I sistemi SCADA (Supervisory Control and Data Acquisition) fungono da "cervello" dell'automazione industriale, richiedendo la raccolta di dati da PCB di quadri di controllo distribuiti in tutte le fabbriche. Pertanto, il modulo SCADA PCB o il design del circuito correlato all'interno dei quadri di controllo è cruciale per ottenere processi di produzione trasparenti e operazioni e manutenzione remote.

Una tipica soluzione di integrazione SCADA PCB dovrebbe considerare i seguenti aspetti:

1. Capacità di comunicazione multi-protocollo: I quadri di controllo possono coinvolgere più protocolli di comunicazione, come Modbus RTU (per la connessione di apparecchiature legacy), CANopen (per reti di sensori) ed Ethernet industriale. Il PCB deve integrare ricetrasmettitori e chip di conversione di protocollo corrispondenti per unificare questi flussi di dati eterogenei e trasmetterli al server SCADA tramite Ethernet o moduli wireless (ad esempio, 4G/5G/Wi-Fi).
2. Elaborazione e caching dei dati: Per ridurre il carico di lavoro sui server di livello superiore e prevenire la perdita di dati durante le interruzioni di rete, il PCB integra tipicamente un microcontrollore (MCU) o un piccolo system-on-chip (SoC). Può eseguire l'elaborazione preliminare dei dati, aggiungere timestamp e memorizzare i dati localmente.
3. Isolamento Elettrico: Per proteggere i sistemi SCADA e le reti IT dal rumore elettrico e dai transitori ad alta tensione negli ambienti industriali, tutte le interfacce di comunicazione (come le porte RS-485 ed Ethernet) devono essere rigorosamente isolate elettricamente, solitamente tramite optoaccoppiatori o isolatori digitali.
4. Unità Terminale Remota (RTU): Nei sistemi geograficamente dispersi, come oleodotti e gasdotti o impianti di trattamento delle acque, la Remote Terminal PCB svolge un ruolo critico. Non solo esegue la logica di controllo locale, ma trasmette anche dati chiave alla sala di controllo centrale. La progettazione di tali PCB deve bilanciare basso consumo energetico, un ampio intervallo di temperatura operativa e alta affidabilità.

HILPCB può produrre PCB altamente integrati che consolidano queste complesse funzioni di comunicazione ed elaborazione su un'unica scheda. Attraverso un layout e un routing ottimizzati, garantisce l'assenza di interferenze tra i diversi moduli funzionali, fornendo una solida base hardware per sistemi SCADA affidabili.

Considerazioni sul Design PCB per la Sicurezza Funzionale

In scenari che coinvolgono la sicurezza personale e apparecchiature di alto valore, la sicurezza funzionale è un requisito assoluto. I progetti conformi a standard come IEC 61508 o ISO 13849 impongono requisiti speciali sui PCB del Pannello di Controllo. L'obiettivo è garantire che il sistema entri in uno stato sicuro predefinito in caso di guasti hardware casuali o errori sistematici.

Le strategie per ottenere la sicurezza funzionale nella progettazione PCB includono:

• Design Redondante: I percorsi critici del segnale dovrebbero impiegare canali ridondanti doppi o multipli. Ad esempio, il segnale di un pulsante di arresto di emergenza può essere trasmesso al PLC di sicurezza tramite due percorsi di circuito indipendenti. Questi percorsi dovrebbero essere fisicamente separati sulla PCB per evitare che un singolo punto di guasto (ad esempio, una crepa nella saldatura o un cortocircuito) causi il fallimento simultaneo di entrambi i canali. Questa filosofia di progettazione si applica anche alle PCB dei pannelli a pulsanti, garantendo un'affidabilità operativa assoluta.
• Diagnostica e Autotest: I circuiti PCB devono avere capacità di autodiagnostica. Ad esempio, monitorando la tensione, la corrente e la temperatura dei componenti critici o eseguendo una comunicazione "heartbeat" periodica tra le CPU, i potenziali guasti possono essere rilevati precocemente. Se viene rilevata un'anomalia, il sistema può attivare immediatamente uno spegnimento sicuro.
• Selezione dei Componenti: I componenti devono essere certificati per la sicurezza o avere dati di alta affidabilità. Durante il layout della PCB, è essenziale la stretta aderenza alle linee guida del produttore per le distanze di isolamento e di sicurezza, in particolare tra circuiti ad alta e bassa tensione, per prevenire archi elettrici e tracce conduttive.
• Analisi dei Modi di Guasto, degli Effetti e della Diagnostica (FMEDA): Durante la fase di progettazione, deve essere condotta un'analisi FMEDA per identificare tutti i possibili modi di guasto e il loro impatto sulla sicurezza del sistema, garantendo che la copertura diagnostica (DC) soddisfi i requisiti del livello di integrità della sicurezza (SIL) target. HILPCB comprende profondamente l'importanza della sicurezza funzionale. I nostri processi di produzione e i sistemi di controllo qualità soddisfano gli elevati standard richiesti per le applicazioni critiche per la sicurezza, inclusa la rigorosa tracciabilità dei materiali e la documentazione di produzione.
