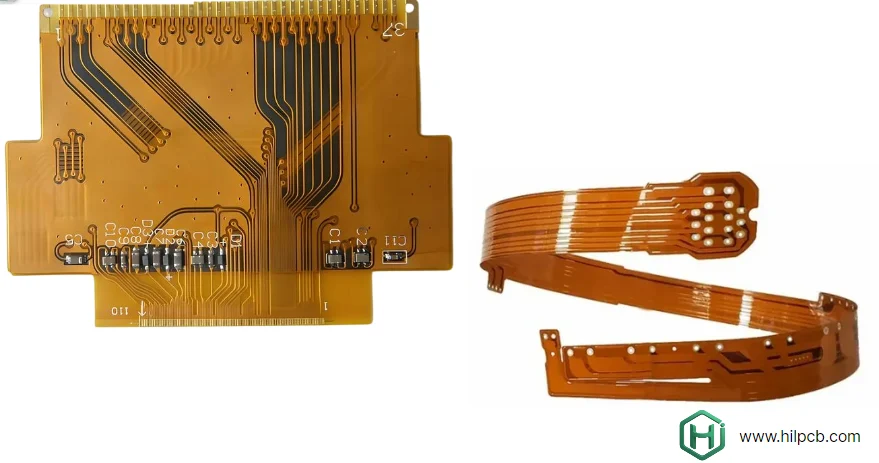

Nei dispositivi elettronici compatti di oggi, l'equilibrio tra complessità di routing, flessibilità meccanica e durata è più critico che mai. I PCB flessibili doppio strato forniscono un giusto mezzo ideale tra le semplici costruzioni flessibili a singolo strato e quelle multistrato costose. In HILPCB, applichiamo tecnologie avanzate di produzione e assemblaggio di PCB flessibili per fornire circuiti double-side affidabili che supportano segnali ad alta velocità, packaging compatto e resistenza meccanica a lungo termine.
Le nostre capacità di ingegneria e produzione coprono l'intero spettro delle soluzioni PCB flessibili – dal PCB flessibile singolo strato al PCB rigido-flessibile – garantendo prestazioni, precisione e scalabilità attraverso applicazioni in dispositivi automotive, elettronica di consumo e medicali.
Struttura e Principali Vantaggi del PCB Flessibile Doppio Strato

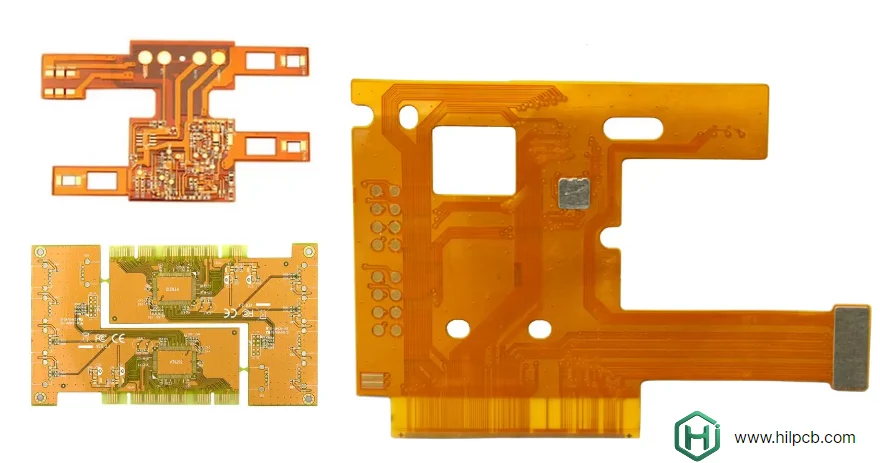

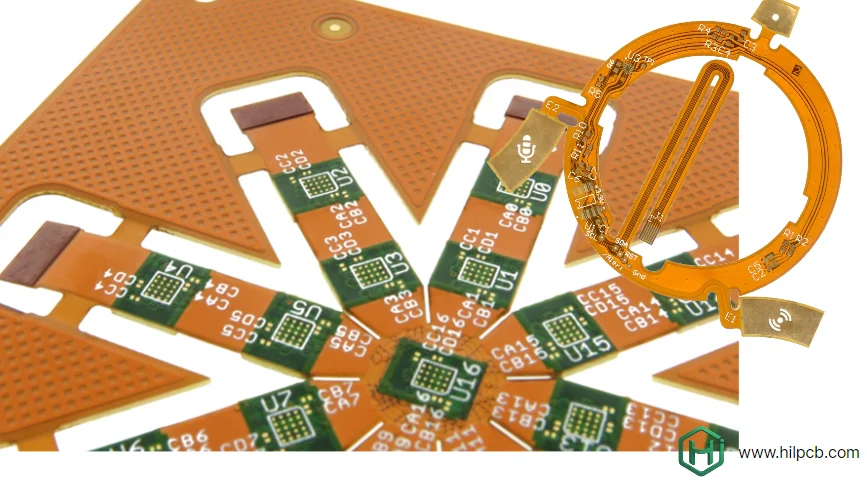

Un PCB flessibile doppio strato consiste di due strati di rame separati da un dielettrico flessibile, connessi attraverso vias placcati. Questo design raddoppia la densità di routing mantenendo la flessibilità – ideale per assemblaggi elettronici curvi e piegati. Rispetto alle costruzioni PCB multistrato, offre un'affidabilità superiore sotto stress dinamico e un costo inferiore per una moderata complessità del segnale.
I principali vantaggi prestazionali includono:
- Capacità di routing potenziata che elimina incroci e ponticelli
- Piani di massa dedicati che migliorano la schermatura EMI e l'integrità del segnale
- Layout di circuito compatti che riducono il numero di connettori e il fattore di forma
- Stack-up di strati bilanciato per flessibilità uniforme e stabilità meccanica
Questi vantaggi rendono i circuiti flessibili a due strati adatti per applicazioni con vincoli di spazio che richiedono piegature affidabili e ripetute e prestazioni elettriche costanti.
Produzione Avanzata e Controllo Qualità
La nostra produzione di PCB flessibili doppio strato integra fotolitografia di precisione, registrazione ottica e routing di impedenza controllata. La foratura laser ad alta risoluzione consente diametri dei vias fino a 100 μm, mentre i processi di placcatura avanzati assicurano uno spessore uniforme del rame e una forte adesione interstrato.
Supportiamo costruzioni sia con adesivo che senza adesivo. I laminati senza adesivo forniscono profili più sottili e una migliore flessibilità per assemblaggi compatti, mentre le costruzioni con adesivo offrono un'affidabilità conveniente. Le strutture dielettriche simmetriche minimizzano l'imbarcamento durante i cicli termici e l'assemblaggio a rifusione.
Il controllo qualità si estende ad ogni fase – dalla verifica dei materiali e l'allineamento degli strati all'ispezione ottica automatizzata (AOI) e ai test di continuità elettrica. La validazione ambientale e meccanica include la resistenza ai cicli di flessione, l'esposizione a temperatura-umidità e i test di resistenza allo strappo secondo gli standard IPC-6013 Classe 3.
Ogni progetto segue una piena tracciabilità con documentazione adatta per applicazioni automotive (IATF 16949), medicali (ISO 13485) ed elettronica di consumo.
Applicazioni in Tutti i Settori Industriali
I PCB flessibili doppio strato sono ampiamente utilizzati in settori che richiedono design compatto, prestazioni costanti e flessibilità meccanica.
- Elettronica di Consumo: Utilizzati in moduli fotocamera di smartphone, dispositivi pieghevoli o indossabili, interconnessioni di batteria e assemblaggi di display flessibili.
- Sistemi Automobilistici: Applicati in sensori ADAS, unità di infotainment, pacchi batteria per veicoli elettrici, illuminazione a LED e interfacce cruscotto curve.
- Apparecchiature Mediche: Trovati in sistemi di imaging diagnostico, dispositivi di monitoraggio dei pazienti, moduli impiantabili e circuiti flessibili sterilizzabili.
- Automazione Industriale: Utilizzati in bracci robotici, sistemi di controllo del movimento e array di sensori che richiedono movimento dinamico o resistenza alle vibrazioni.
- Aerospaziale & Difesa: Integrati in avionica, moduli di comunicazione satellitare e sistemi di controllo leggeri dove spazio e affidabilità sono critici.
- Telecomunicazioni & Dispositivi IoT: Utilizzati per connessioni antenna, circuiti RF flessibili e moduli di comunicazione compatti.
Combinando impedenza controllata, routing a passo fine e resistenza alla flessione a lungo termine, i PCB flessibili doppio strato forniscono stabilità elettrica eccezionale e affidabilità meccanica in ambienti soggetti a piegature, vibrazioni o cicli termici ripetuti.
Considerazioni di Progettazione e Assemblaggio
Una progettazione efficace del PCB flessibile doppio strato minimizza lo stress mantenendo le prestazioni elettriche. Evitare vias e rame spesso nelle aree di flessione, utilizzare rame ricotto laminato per flessione dinamica e mantenere raggi di curvatura di almeno 10× lo spessore totale per una durata a lungo termine.
Il nostro processo di assemblaggio PCB flessibili supporta il posizionamento SMT double-side, BGA a passo fine e l'integrazione di rinforzi per il rafforzamento meccanico. Attrezzature di precisione e profili di rifusione ottimizzati assicurano planarità e integrità dei giunti saldati.
La progettazione del connettore supporta connessioni ZIF e board-to-board, con pad placcati in oro per alti cicli di accoppiamento. L'ispezione dell'assemblaggio include la validazione a raggi X e i test funzionali per ogni lotto.
Perché Scegliere HILPCB per i Progetti di PCB Flessibile Doppio Strato
HILPCB fornisce supporto end-to-end che copre la consulenza di progettazione, la fabbricazione e l'assemblaggio chiavi in mano. La nostra produzione verticalmente integrata combina affidabilità, velocità e scalabilità attraverso tutte le tecnologie PCB – rigide, flessibili e rigido-flessibili.
- Comprovata esperienza nella progettazione e produzione di PCB flessibili ad alta densità
- Capacità di produzione in grande formato e roll-to-roll
- Sistemi di qualità certificati (ISO 9001, ISO 13485, IATF 16949)
- Prototipazione rapida e transizione efficiente alla produzione di massa
- Controllo qualità costante con validazione meccanica, termica ed elettrica
Dalla validazione del prototipo alla produzione globale, HILPCB consegna circuiti flessibili a due strati che combinano precisione strutturale con la flessibilità meccanica richiesta dai sistemi elettronici di prossima generazione.
Domande Frequenti — PCB Flessibile Doppio Strato
D1: Quali sono i principali vantaggi del PCB flessibile doppio strato rispetto a quello a strato singolo? I circuiti a doppio strato forniscono una densità di routing più elevata, una migliore integrità del segnale e un controllo EMI mantenendo la flessibilità – ideale per dispositivi compatti.
D2: I PCB flessibili doppio strato possono gestire segnali ad alta velocità? Sì. Con un piano di massa dedicato, il routing a impedenza controllata supporta interfacce USB, HDMI e MIPI con una precisione di impedenza di ±10%.
D3: Quale raggio di curvatura dovrei progettare? Flessione statica: 8–12× spessore; flessione dinamica: 15–20×. L'uso di rame ricotto laminato migliora ulteriormente la resistenza.
D4: Qual è il tipico lead time per la fabbricazione di PCB flessibili doppio strato? Prototipi: 7–10 giorni; produzione: 15–20 giorni a seconda del volume e della complessità. Sono disponibili opzioni quick-turn.
D5: HILPCB può fornire assemblaggio e test completi? Sì, offriamo un assemblaggio completo di circuiti flessibili con rinforzi, SMT, componenti through-hole e test funzionali per la consegna chiavi in mano.
