Nell'onda della rivoluzione delle energie rinnovabili, gli inverter svolgono un ruolo di "cuore" insostituibile: convertono in modo efficiente e stabile la corrente continua (DC) generata da pannelli solari, turbine eoliche o batterie di accumulo energetico e la immettono nella rete di corrente alternata (AC). Dietro questo processo si cela l'estrema complessità dei circuiti stampati (PCB), che sopportano silenziosamente continue sfide derivanti da alta tensione, alta corrente, commutazione ad alta frequenza e ambienti di lavoro difficili. Come ingegneri profondamente radicati nel campo della produzione di PCB ad alta affidabilità, comprendiamo che anche il più piccolo difetto di fabbricazione può essere ingrandito all'infinito sotto l'impatto di tensioni a livello di kilovolt e correnti di centinaia di ampere, portando in ultima analisi a un drastico calo dell'efficienza del sistema, a un'instabilità termica o persino a incidenti di sicurezza catastrofici.
Pertanto, una strategia di test rigorosa, lungimirante e end-to-end è la linfa vitale per garantire che i PCB degli inverter passino dai prototipi di progettazione a una produzione di massa affidabile. In questa strategia, il Flying Probe Test non è semplicemente una fase di rilevamento, ma un motore tecnico fondamentale che affronta le sfide di alta tensione, alta corrente ed efficienza nei PCB degli inverter, garantendo che raggiungano la massima qualità e affidabilità durante le fasi di progettazione e produzione.
Lo "Scout" nella fase NPI: I vantaggi agili del Flying Probe Test in EVT/DVT/PVT
Durante la fase di "crogiolo" dell'Introduzione di Nuovi Prodotti (NPI) - ovvero il Test di Verifica Ingegneristica (EVT), il Test di Verifica del Design (DVT) e il Test di Verifica della Produzione (PVT) - la progettazione del prodotto si trova in un periodo critico di rapida iterazione e ottimizzazione. Il layout del PCB, la selezione dei componenti e la larghezza delle tracce possono cambiare settimanalmente, e i volumi di produzione sono tipicamente mantenuti bassi. In questo contesto, la produzione di costose fixture di test a letto d'aghi per ogni versione del design del PCB non è solo costosa (spesso migliaia o anche decine di migliaia di dollari), ma comporta anche lunghi tempi di consegna (solitamente diverse settimane), il che può rallentare gravemente il progresso dello sviluppo - uno scenario inaccettabile in un mercato altamente competitivo.

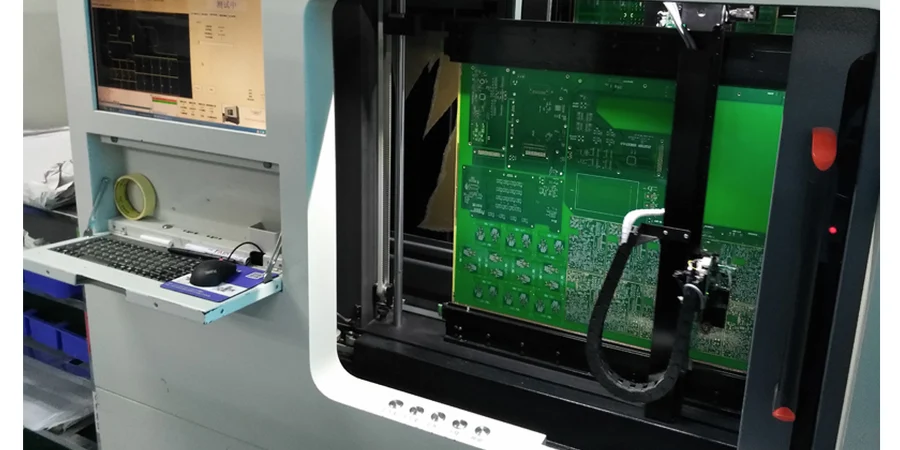

Il Test a Sonde Volanti dimostra il suo ineguagliabile valore strategico in questa fase. Non richiede alcuna fixture fisica, basandosi esclusivamente sui dati di netlist estratti dai file CAD per azionare da 2 a 8 (o più) sonde mobili indipendentemente per contattare con precisione punti di test, pin dei componenti, pad o via sul PCB. Questo modello "CAD-to-Test" riduce il tempo di preparazione del programma di test da settimane a ore, fornendo ai team di ingegneria la massima flessibilità.
Dettagli Pratici e Dimostrazione del Valore:
Ciclo di Feedback Rapido: Quando gli ingegneri hardware completano una nuova iterazione di progettazione, i campioni PCBA possono essere immediatamente sottoposti a Test a Sonda Volante dopo l'assemblaggio SMT (assemblaggio con tecnologia a montaggio superficiale). Entro poche ore, un rapporto dettagliato rivela tutti i difetti strutturali e a livello di componente, come ad esempio:
- Circuiti Aperti/Cortocircuiti: Localizzazione accurata di problemi di connessione elettrica causati da incisione insufficiente, vuoti nelle giunzioni di saldatura BGA o detriti di rame.
- Errori a Livello di Componente: Rilevamento di componenti fuori posto (ad esempio, un resistore da 1kΩ installato erroneamente come resistore da 10kΩ), diodi o condensatori invertiti ed effetti di "tombstoning" causati da problemi di saldatura.
- Misurazione dei Parametri: Misurazione dei valori effettivi di resistori, condensatori e induttori su percorsi critici per verificare se rientrano nei limiti di tolleranza del progetto.
Validazione di Processi Critici - Prendendo come Esempio la Rifusione BGA a Basso Vuoto: Gli inverter spesso utilizzano package BGA (Ball Grid Array) per MCU di controllo principali, FPGA e IC driver di potenza. Per questi componenti, la qualità della saldatura non riguarda solo le connessioni elettriche, ma influisce direttamente sulle prestazioni termiche. L'obiettivo della rifusione BGA a basso vuoto è minimizzare la proporzione di bolle (vuoti) all'interno delle sfere di saldatura (tipicamente richiedendo meno del 15% dello standard IPC). I vuoti agiscono come isolanti termici, ostacolando gravemente la conduzione del calore dal chip alla PCB, creando hotspot localizzati e accelerando l'invecchiamento del dispositivo. Sebbene il test a sonde mobili non possa "vedere" direttamente i vuoti all'interno delle sfere di saldatura BGA (il che richiede AXI o ispezione a raggi X), può verificare al 100% la connettività elettrica per ogni pin di segnale e di alimentazione testando le reti periferiche del BGA. Se tutte le connessioni di rete BGA sono confermate corrette tramite test a sonde mobili prima dell'accensione, ciò aumenta significativamente la fiducia nel successo del processo di saldatura a rifusione ed elimina gli ostacoli più fondamentali ma critici per i successivi test funzionali.
Il "Guardiano" della Validazione del Sistema: Fornire la Base Hardware "Conosciuta Buona" per i Test EOL e HIL
I test di fine linea (EOL) e i test di simulazione Hardware-in-the-Loop (HIL) sono i punti di controllo finali per la validazione della funzionalità e del comportamento del sistema delle unità inverter. I test EOL assicurano che il prodotto soddisfi le specifiche di fabbrica, mentre i test HIL collegano la PCB del controller reale a un simulatore che emula reti elettriche, array fotovoltaici e carichi, riproducendo varie condizioni operative estreme in un ambiente di laboratorio per testare a fondo la robustezza degli algoritmi di controllo.
Il prerequisito comune per questi due test è che devono essere eseguiti su una "scheda nota buona". Qui, "nota buona" non significa completamente funzionale, ma piuttosto componenti elettricamente intatti e correttamente assemblati. Il test a sonde mobili svolge un ruolo chiave nel fornire questa "fondazione".
Lezioni dai Fallimenti e Mitigazione del Rischio: Immaginate uno scenario: una PCB in rame pesante che non è stata sottoposta a test a sonda mobile procede direttamente al test HIL. La scheda presenta un minuscolo, impercettibile cortocircuito che collega il bus DC da 800V al circuito di controllo da 3.3V che alimenta la MCU. Nel momento in cui il sistema HIL viene acceso, la corrente ad alta tensione violerà indubbiamente i componenti a bassa tensione, danneggiando permanentemente la costosa MCU e i moduli di potenza e potenzialmente anche la costosa apparecchiatura di simulazione HIL. Un tale incidente non solo causa perdite finanziarie dirette, ma può anche ritardare il progetto di settimane o addirittura mesi.
Il test a sonda mobile agisce come il più severo "guardiano" prima della validazione del sistema, eseguendo un "test a freddo" completo prima dell'accensione. Qualsiasi PCBA che non supera il test viene immediatamente isolato e consegnato agli ingegneri per l'analisi delle cause profonde, impedendo che potenziali "bombe hardware" entrino in fasi di test di alto livello che richiedono tempo, sono costose e potenzialmente distruttive. In HILPCB, crediamo fermamente che il test a sonda mobile sia un ponte indispensabile che collega la produzione snella con una validazione affidabile del sistema.
Processo di Validazione della PCB dell'Inverter: Una Stratificazione Progressiva dalla Struttura Fisica al Comportamento del Sistema
| Fase | Compito Principale | Tecnologia di Test Chiave |
|---|---|---|
| 1. Fabbricazione della Scheda Nuda | Verificare il routing del PCB, le connessioni interstrato e il controllo dell'impedenza | Flying Probe Test / AOI / TDR |
| 2. Assemblaggio PCBA | Verificare il posizionamento dei componenti, la qualità della saldatura e la connettività elettrica | AOI / AXI / Flying Probe Test / ICT |
| 3. Verifica Funzionale | Funzionalità a livello di scheda, metriche di prestazione e calibrazione | Test Funzionale EOL / JTAG Boundary Scan |
| 4. Integrazione del sistema | Simulare il comportamento del sistema e la logica di controllo in condizioni operative reali | Test di simulazione HIL / Burn-in a livello di sistema |
