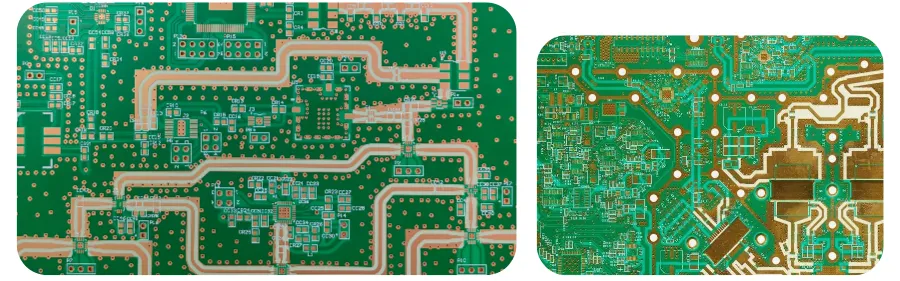

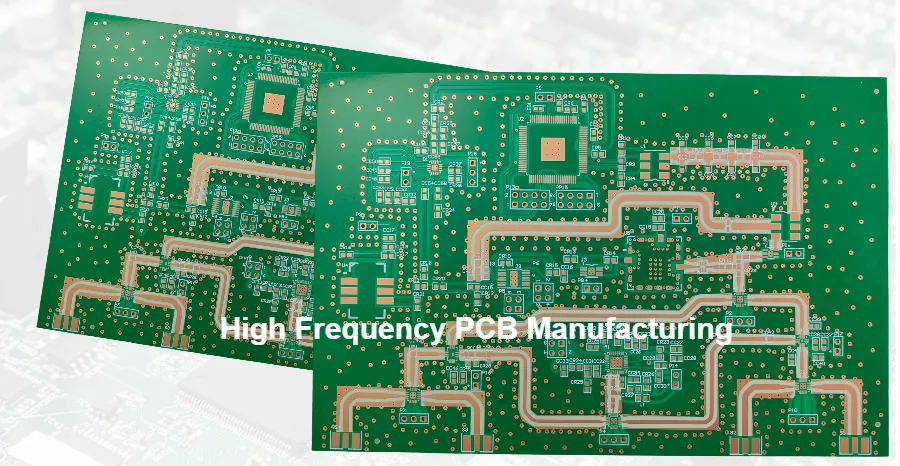

La produzione di PCB ad alta frequenza per applicazioni RF e microonde richiede una precisione eccezionale, apparecchiature specializzate e un rigoroso controllo del processo che supera di gran lunga i requisiti standard di fabbricazione di PCB. Con frequenze operative che si estendono da 1 GHz a oltre 100 GHz nei moderni sistemi 5G e radar, ogni aspetto del processo di produzione, dalla movimentazione dei materiali all'ispezione finale, ha un impatto diretto sulle prestazioni elettriche e sull'integrità del segnale.

I produttori professionali di PCB RF devono mantenere tolleranze di impedenza entro il ±3%, ottenere perdite dielettriche inferiori a 0,002 e controllare la precisione dimensionale fino a ±25 μm durante la lavorazione di materiali difficili come compositi PTFE e substrati riempiti con ceramica. Questa guida completa esplora le tecniche di produzione avanzate, le apparecchiature specializzate e i sistemi di qualità essenziali per la produzione di PCB RF/microonde ad alte prestazioni che soddisfano i severi requisiti delle applicazioni radar aerospaziali, della difesa, delle telecomunicazioni e automobilistiche.

Ottieni un preventivo professionale per la produzione di RF

Comprendere le sfide del PTFE e della lavorazione dei materiali ad alta frequenza

La base del successo della produzione di PCB ad alta frequenza risiede nella comprensione delle proprietà uniche e dei requisiti di lavorazione dei materiali per substrati RF. A differenza dell'FR4 convenzionale, i materiali a base di PTFE presentano una bassa energia superficiale, elevati coefficienti di dilatazione termica e proprietà meccaniche morbide che richiedono approcci di lavorazione fondamentalmente diversi.

Comportamento del materiale durante la lavorazione

I substrati di PTFE subiscono notevoli variazioni dimensionali durante i cicli termici, con valori di CTE 3-4 volte superiori a quelli di FR4 sull'asse Z. Questa caratteristica richiede cicli di laminazione modificati con pressione ridotta (50-150 PSI contro 200-400 PSI per FR4), rampe di temperatura controllate non superiori a 3°C/minuto, periodi di raffreddamento prolungati per evitare deformazioni indotte da stress e utensili specializzati per adattarsi al movimento del materiale.

Finestre di elaborazione critiche

Tipo di materiale	Temperatura di picco	Campo di pressione	Tempo di permanenza	Tasso di raffreddamento
Vetro intrecciato PTFE	240-280°C	50-100 PSI	60-90 minuti	<3°C/min
PTFE ceramico	260-300°C	100-150 PSI	45-75 minuti	<5°C/min
Idrocarburi	180-220°C	150-250 PSI	30-60 minuti	<8°C/min
LCP	280-320°C	200-300 PSI	90-120 minuti	<2°C/min

Gli impianti di produzione devono mantenere controlli ambientali precisi con temperatura a 20±2°C e umidità relativa inferiore al 50% per evitare l'assorbimento di umidità che può causare la delaminazione durante la lavorazione ad alta temperatura.

Tecnologie avanzate di laminazione per substrati RF

Sistemi di incollaggio a fusione per materiali PTFE

La moderna tecnologia di incollaggio per fusione elimina i tradizionali preimpregnati adesivi, ottenendo prestazioni elettriche superiori grazie al legame molecolare diretto tra PTFE e PTFE. Questo processo rivoluzionario ha trasformato il modo in cui i produttori si avvicinano alla costruzione di PCB multistrato per applicazioni RF impegnative.

Specifiche e requisiti dell'attrezzatura:

• Presse idrauliche a depressione con uniformità di temperatura di ±1°C
• Profilazione della pressione in tempo reale con 16+ zone indipendenti
• Capacità dell'atmosfera di azoto per la prevenzione dell'ossidazione
• Registrazione automatica dei dati per la convalida del processo

Il ciclo di incollaggio per fusione è costituito da quattro fasi critiche che devono essere controllate con precisione. Durante la fase di applicazione del vuoto (0-30 minuti), il sistema raggiunge un livello di vuoto da -28 a -29,5" Hg aumentando la temperatura da ambiente a 150°C, eliminando i vuoti e rimuovendo l'umidità. La fase di attivazione molecolare (30-90 minuti) aumenta la temperatura a 280-320°C a seconda delle specifiche del materiale, con una graduale rampa di pressione a 100 PSI in atmosfera di azoto. La fase di legame (90-150 minuti) mantiene stabile la temperatura entro ±2°C e la pressione entro ±5 PSI mentre avviene l'interdiffusione della catena molecolare. Infine, la fase di raffreddamento controllato (150-240 minuti) riduce la temperatura a 2-3°C/minuto massimo con rilascio graduale della pressione, facendo sì che il pannello salga sotto i 50°C prima della rimozione.

Laminazione sequenziale per multistrati complessi

Le strutture multistrato complesse richiedono processi di costruzione sequenziali per mantenere la registrazione da strato a strato e prevenire la degradazione del materiale. Considera una struttura della scheda RF a 8 strati:

Passaggio 1: preparazione del nucleo (strati 3-6) Il processo inizia con RO4003C materiale a 0,508 mm di spessore, utilizzando parametri di laminazione standard per ottenere una precisione di registrazione di ±25 μm. Questo costituisce la base stabile per gli strati successivi.

Passaggio 2: Addizione sequenziale (livelli 2,7) RO4450F preimpregnato incolla gli strati successivi a temperatura ridotta (220°C massimo) per prevenire la degradazione del materiale del nucleo. I sistemi di telecamere CCD mantengono un allineamento preciso durante tutto il processo.

Passaggio 3: laminazione dello strato esterno (strati 1,8) La laminazione finale aggiunge una lamina di rame da 1/2 oncia, raggiungendo uno spessore totale di 2,36 mm ±0,05 mm con verifica dell'impedenza che conferma la tolleranza di 50 Ω ±2 Ω.

Tecnologie di foratura di precisione e formazione dei fori

Sistemi di foratura laser per microvie

Le applicazioni ad alta frequenza utilizzano sempre più la tecnologia HDI PCB con microvie forate al laser per una migliore integrità del segnale. L'implementazione dei sistemi laser UV ha rivoluzionato la formazione di microvie nei substrati RF.

Parametri del sistema laser UV: I sistemi moderni impiegano laser con lunghezza d'onda di 355 nm (Nd:YAG triplicata in frequenza) con una durata dell'impulso di 15-25 nanosecondi, che erogano un'energia dell'impulso regolabile di 0,1-2,0 mJ. La qualità del fascio mantiene M² < 1,3 con una precisione di posizionamento di ±10μm, essenziale per il posizionamento preciso dei via in circuiti RF densi.

Ottimizzazione della foratura specifica per il materiale:

Per materiali a base di PTFE: La densità di potenza varia da 5 a 8 J/cm² con frequenza degli impulsi di 10-20 kHz. Lo schema di foratura a spirale garantisce pareti laterali pulite, mentre la pulizia post-perforazione utilizza solo plasma, evitando la dispersione di sostanze chimiche che potrebbero danneggiare il substrato.

Per substrati riempiti con ceramica: La maggiore densità di potenza di 10-15 J/cm² compensa la durezza del materiale, con una frequenza di impulsi ridotta di 5-10 kHz che impedisce un eccessivo accumulo di calore. Le strategie di passaggio multiplo con rimozione dei detriti tra le passate garantiscono una qualità del foro costante.

Foratura a profondità controllata e backdrilling Excellence

Il backdrilling elimina gli stub via che causano risonanze alle alte frequenze, richiedendo un'eccezionale precisione di controllo della profondità. I moderni sistemi CNC integrano più tecnologie di rilevamento per ottenere una precisione senza precedenti.

Implementazione avanzata del controllo della profondità:

Il sistema impiega encoder ottici con risoluzione di 0,1 μm, monitoraggio delle emissioni acustiche per il rilevamento delle effrazioni, compensazione automatica della lunghezza dell'utensile e controllo del force feedback in tempo reale. Questo approccio multisensore garantisce una precisione costante della profondità su migliaia di fori.

Requisiti di lunghezza dello stub per frequenza:

• Superiore a 20 GHz: lunghezza massima dello stub di 0,25 mm
• 10-20 GHz: lunghezza massima dello stub di 0,50 mm
• 5-10 GHz: lunghezza massima dello stub di 1,00 mm
• Inferiore a 5 GHz: lunghezza massima dello stub di 2,00 mm

La convalida del processo prevede l'analisi della sezione trasversale del 5% delle vie forate in retroforatura, con una misurazione in linea del 100% utilizzando sistemi di misurazione della profondità laser che raggiungono una precisione di ±10 μm.

Processi di metallizzazione per materiali ad alta frequenza

Tecnologie rivoluzionarie per il trattamento delle superfici

La bassa energia superficiale dei materiali PTFE (18-20 dyne/cm) richiede una modifica superficiale aggressiva per ottenere un'adesione affidabile del rame. I recenti progressi nella tecnologia del plasma atmosferico offrono vantaggi significativi rispetto alla tradizionale incisione del sodio.

Sistemi di trattamento al plasma atmosferico:

I moderni sistemi al plasma funzionano con composizioni di gas accuratamente controllate di miscele di argon/ossigeno/azoto, che erogano una densità di potenza di 100-200 W/cm² a velocità di trattamento di 0,5-2,0 m/minuto. Questo processo aumenta l'energia superficiale a >45 dyne/cm senza i rischi ambientali della chimica umida.

La verifica della qualità impiega molteplici tecniche analitiche:

• Misurazione dell'angolo di contatto che richiede <30° per un'adeguata bagnatura
• I test dell'inchiostro dyne confermano un'energia superficiale di >42 dyne/cm
• Analisi XPS per verificare le modifiche chimiche delle superfici
• Misurazione AFM che garantisce una rugosità superficiale di Ra 0,5-1,0 μm

Metallizzazione diretta: il futuro della deposizione di rame

Le tecnologie emergenti dei polimeri conduttivi eliminano il tradizionale rame chimico, offrendo prestazioni superiori per applicazioni ad alta frequenza.

Il processo di metallizzazione diretta in tre fasi:

1. Fase di condizionamento (2-3 minuti): Una soluzione alcalina delicata modifica la carica superficiale a 40-45°C, preparando il substrato per l'adesione del polimero.

2. Deposizione del polimero (3-5 minuti): Il polimero conduttivo forma uno strato di 40-60 nm con resistenza del foglio <1000 Ω/quadrato, fornendo lo strato di seme conduttivo per la successiva placcatura.

3. Galvanotecnica (immediata): La ramatura diretta inizia a 1-2 ASF, per poi aumentare a 20 ASF in 10 minuti per ottenere una struttura ottimale della granulosità.

Questa tecnologia elimina le particelle magnetiche che possono influire sulle prestazioni ad alta frequenza, fornisce una copertura uniforme in via ad alto rapporto d'aspetto, riduce il tempo di elaborazione del 40% e soddisfa le rigorose normative ambientali.

Eccellenza nella produzione di impedenza controllata

Monitoraggio e controllo dell'impedenza in tempo reale

La produzione moderna incorpora sistemi di misurazione dell'impedenza in linea che forniscono un feedback immediato del processo, consentendo regolazioni in tempo reale per mantenere le specifiche.

Architettura del sistema di test automatizzato:

Il sistema integra unità TDR con tempo di salita di 35 ps e risoluzione di 0,1 Ω, stazioni di sonde robotizzate che raggiungono una precisione di posizionamento di ±12 μm, sistemi di database completi per la creazione di grafici SPC e algoritmi di feedback per la regolazione automatica del processo.

Flusso di processo con test in linea:

Ogni pannello entra nella stazione di collaudo dove la scansione del codice a barre identifica il design specifico. Il database interroga i parametri di test appropriati, caricando il programma corrispondente. Le sonde automatizzate entrano in contatto con i punti di test designati, eseguendo misurazioni TDR in pochi secondi. I risultati aggiornano immediatamente le carte di controllo, attivando le regolazioni del processo se le misurazioni si avvicinano ai limiti di controllo.

Compensazione intelligente del processo

Sofisticati algoritmi prevedono e compensano le variazioni di processo, garantendo un'impedenza costante tra i cicli di produzione.

Esempio di compensazione del fattore di incisione:

Per una larghezza della traccia target di 0,381 mm (15 mil) con fattore di incisione misurato di 2,5:1 e spessore del rame di 35 μm:

• Larghezza base: 0,381 mm
• Compensazione dell'incisione: 2 × 35μm × 0,8 = 0,056 mm
• Regolazione della grafica: 0,381 + 0,056 = 0,437 mm
• Larghezza finale ottenuta: 0,381 mm ±0,025 mm

Il sistema mantiene un database storico di oltre 10.000 misurazioni, utilizzando l'apprendimento automatico per prevedere i valori di compensazione ottimali in base alle condizioni chimiche attuali, allo spessore del rame e alle caratteristiche del substrato.

Garanzia di qualità grazie alla metrologia avanzata

Rivoluzione dell'ispezione ottica automatizzata 3D

I sistemi AOI di ultima generazione forniscono una verifica dimensionale completa con una precisione senza precedenti:

Funzionalità del sistema:

• Risoluzione: 0,5 μm sugli assi X/Y, 0,1 μm sull'asse Z
• Campo visivo: 50 mm × 50 mm per acquisizione
• Velocità di misurazione: 100 cm²/secondo di produttività
• Densità dei dati: >10 milioni di punti di misurazione per pannello

Questi sistemi misurano la larghezza/spaziatura delle tracce con una precisione di ±1 μm, eseguono misurazioni dello spessore del rame senza contatto, rilevano la registrazione della maschera di saldatura entro ±5 μm e calcolano i parametri di rugosità superficiale (Ra, Rz) per l'analisi dell'integrità del segnale.

Protocolli completi di test elettrici

Integrazione dell'analizzatore di rete per la verifica RF:

I test di produzione vanno oltre i tradizionali controlli di continuità e isolamento per includere la caratterizzazione completa dei parametri S:

• Gamma di frequenza: copertura da 10 MHz a 40 GHz
• Calibrazione: metodologia SOLT con standard di verifica
• Strutture di test: Coupon dedicati per perdita e impedenza
• Analisi dei dati: Determinazione automatica di pass/fail con report dettagliati

Stress test ambientale:

I protocolli di qualificazione verificano le prestazioni in condizioni estreme:

• Cicli termici: da -55 °C a +125 °C, minimo 500 cicli
• Resistenza all'umidità: 85°C/85% RH per 1000 ore
• Shock termico: galleggiante di saldatura a 288 °C per 10 secondi
• Test di vibrazione: conformità MIL-STD-810G

Eccellenza nella produzione per applicazioni specializzate

Requisiti dell'infrastruttura 5G

La produzione di PCB 5G richiede una precisione eccezionale per entrambe le bande di frequenza sub-6 GHz e mmWave:

Specifiche sub-6 GHz:

• Controllo dell'impedenza: tolleranza del ±3%
• Tangente di perdita: <0,005 alla frequenza operativa
• Lunghezza del tronchetto di via: <1 mm massimo
• Registrazione da strato a strato: ±50μm

Sfide della banda mmWave (24-40 GHz):

• Rugosità superficiale: <1μm Rz
• Controllo dell'impedenza: tolleranza del ±2%
• Tramite eliminazione degli stub: backdrilling obbligatorio
• Uniformità dello spessore del rame: variazione massima del ±10%

Produzione di radar per il settore automobilistico

I sistemi radar per il settore automobilistico a 77 GHz presentano sfide di produzione uniche:

Requisiti critici:

• Stabilità del materiale: funzionamento da -40 °C a +150 °C
• Resistenza alle vibrazioni: conformità IATF 16949
• Affidabilità a lungo termine: 15 anni di durata
• Ottimizzazione dei costi: capacità di produzione ad alto volume

I processi di produzione devono soddisfare questi requisiti mantenendo le specifiche delle prestazioni elettriche più rigorose rispetto alle tradizionali applicazioni RF.

Conformità ambientale e sostenibilità

Iniziative di produzione ecologica

La moderna produzione di PCB ad alta frequenza pone sempre più l'accento sulla responsabilità ambientale:

Strategie di riduzione dei rifiuti:

• Riciclo dell'acqua a circuito chiuso: 95% di riutilizzo dell'acqua
• Recupero del rame: elettrolisi da soluzioni di incisione
• Riciclo del PTFE: depolimerizzazione termica e riutilizzo
• Ottimizzazione energetica: recupero di calore dalle presse di laminazione

Gestione delle sostanze chimiche:

• Implementazione HASL senza piombo per la conformità RoHS
• Eliminazione dei composti PFOS/PFOA
• Riduzione del consumo di prodotti chimici grazie all'ottimizzazione del processo
• Obiettivi di scarico zero per materiali pericolosi
