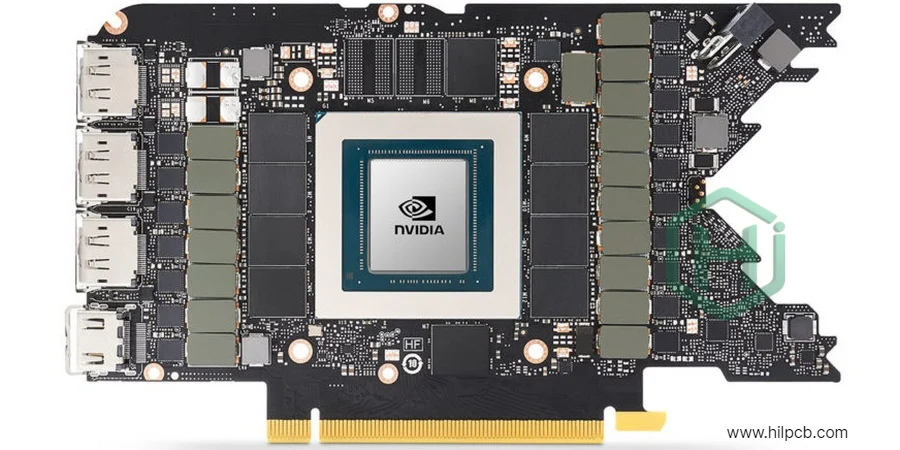

Ogni processore grafico ad alte prestazioni si basa su una solida base - la scheda video PCB. Mentre il chip GPU attira spesso l'attenzione, è il circuito stampato a determinare come l'alimentazione, i dati e il calore vengono gestiti attraverso il sistema. Senza un PCB ottimizzato, anche il silicio più avanzato non riuscirà a raggiungere il suo potenziale.
In questo articolo, approfondiremo come la moderna progettazione PCB, la selezione dei materiali e la produzione di precisione elevano l'architettura GPU a una scheda video affidabile e ad alta velocità - il cuore del gaming, del rendering e del calcolo IA.
1. Il Ruolo di un PCB nella Progettazione di una Scheda Video
Il PCB in una scheda video non è solo una base passiva ma funge sia da telaio strutturale che da spina dorsale elettrica dell'assieme GPU. Le sue funzioni principali includono:
Integrazione dei Componenti
Una scheda video PCB integra e collega tutti i componenti critici:
- Nucleo GPU
- Moduli di memoria GDDR
- Moduli regolatori di tensione
- Connettori PCIe e display
- Controller della ventola e IC di monitoraggio
Ogni traccia e via sul PCB è progettata per garantire l'integrità del segnale, mantenere una corretta temporizzazione e prevenire le interferenze elettromagnetiche, consentendo una comunicazione fluida tra la GPU e i moduli di memoria.
Distribuzione del Segnale & Alimentazione
Il PCB canalizza molteplici segnali ad alta velocità attraverso sottilissimi strati di rame, garantendo una trasmissione dati affidabile nell'intervallo dei gigahertz. Allo stesso tempo, l'alimentazione viene erogata attraverso piani di rame dedicati, specificamente progettati per bassa impedenza e alta densità di corrente, minimizzando il ripple e il rumore che potrebbero destabilizzare la GPU.
Per una integrità dell'alimentazione efficiente, gli ingegneri utilizzano piani di rame instradati con cura per ottimizzare il sistema di distribuzione dell'alimentazione, garantendo prestazioni costanti anche sotto carichi pesanti.
Integrità Strutturale e Termica
Oltre alle funzioni elettriche, il PCB fornisce rigidità fisica per supportare grandi dissipatori e piastre posteriori. Materiali come FR4 ad alto Tg, poliammide e compositi epossidici BT sono selezionati accuratamente per la loro stabilità termica e resistenza meccanica sotto cicli di carico prolungati.
Il materiale PCB Alto Tg garantisce che la scheda video possa sopportare il calore generato dalla GPU, assicurando un funzionamento stabile anche durante un utilizzo prolungato.
2. Principi di Ingegneria alla Base delle Schede Video PCB
Progettare un PCB per scheda video ad alte prestazioni significa bilanciare velocità, efficienza, gestione termica e costo. Ogni aspetto della progettazione richiede un controllo e un'ingegneria precisi.
Integrità del Segnale
A velocità dati superiori a 10 Gbps, anche piccole imperfezioni nella progettazione del PCB possono causare riflessioni, errori di temporizzazione e un degrado della qualità del segnale. Per prevenire ciò, gli ingegneri implementano:
- Tracce a impedenza controllata
- Adattamento delle lunghezze
- Schermatura di massa e instradamento in coppia differenziale
- Backdrilling per rimuovere i monconi di via che riflettono i segnali
Questi metodi sono cruciali per mantenere una trasmissione dati pulita tra GPU, VRAM e interfacce di uscita, garantendo una comunicazione ad alta velocità per le attività di gaming e rendering.
Integrità dell'Alimentazione
Le GPU moderne assorbono 200-400 W o più sotto carico completo. Di conseguenza, la scheda video PCB deve gestire correnti transitorie mantenendo una tensione stabile. Le caratteristiche chiave per l'integrità dell'alimentazione includono:
- Architettura VRM multifase
- Condensatori polimerici a bassa ESR per l'assorbimento del ripple
- Ampie piazzole di rame e via termici per la gestione della corrente
- Stack-up di piani ottimizzato per percorsi di ritorno a bassa induttanza
Per una distribuzione ottimale dell'alimentazione, vengono utilizzati PCB multistrato, garantendo un'alimentazione stabile su tutta la scheda, anche sotto carico massimo.
Gestione Termica
Un PCB ad alte prestazioni funge anche da condotto termico. Gli ingegneri integrano:
- Spessi strati di rame per un'efficiente dispersione del calore
- Via termici sotto i VRM e il die della GPU
- Piastre posteriori metalliche o PCB secondari per la dissipazione del calore
Questi elementi prevengono i punti caldi termici e aiutano a mantenere l'efficienza della scheda, specialmente durante lunghe sessioni di gioco o compiti impegnativi. Per una gestione termica efficiente, l'uso di PCB ad alta conducibilità termica è fondamentale per gestire il calore generato dai componenti ad alta velocità.
Riduzione delle EMI e della Diafonia
Le interferenze elettromagnetiche sono una preoccupazione significativa per i sistemi ad alta velocità. Per mitigarle:
- Gli stack-up stratificati sono progettati per sopprimere le EMI
- L'alternanza di strati di massa e segnale crea una schermatura naturale
- Perle di ferrite, reti di disaccoppiamento e tracce di guardia contengono il rumore di commutazione dai VRM e dalle interfacce di memoria
L'ottimizzazione di questi strati garantisce l'integrità del segnale e la soppressione delle EMI, cruciali per mantenere un output video fluido.
3. All'Interno dello Stack-Up PCB di una Scheda Video
Una moderna scheda video PCB utilizza tipicamente da 8 a 12 strati, ciascuno con una funzione distinta:
| Strato | Funzione | Descrizione |
|---|---|---|
| 1 | Componenti / Segnale Superiore | Monta i componenti chiave come GPU e memoria |
| 2 | Piano di Massa | Fornisce schermatura EMI e percorso di ritorno del segnale |
| 3-5 | Instradamento Alta Velocità | Instrada i segnali tra la GPU e la VRAM |
| 6 | Piano di Alimentazione | Distribuisce la tensione del core e della memoria |
| 7-8 | Instradamento Aggiuntivo | Instrada il feedback VRM, i sensori e il controllo della ventola |
| 9 | Strato di Alimentazione Secondario | Distribuisce i percorsi PCIe + 12V e 5V ausiliari |
| 10 | Piano di Supporto / Posteriore | Aggiunge rigidità strutturale e attacco opzionale per la piastra posteriore |
Lo spessore dielettrico, il peso del rame e il sistema di resina di ogni strato sono modellati utilizzando avanzati risolutori di campo 3D per garantire un'impedenza costante e una diafonia minima.
Per i progetti PCB ad alta frequenza, questo stack-up complesso aiuta a mantenere una qualità del segnale costante su tutti i canali dati ad alta velocità.
4. Materiali PCB e Ottimizzazione della Produzione
La scelta dei materiali giusti è cruciale per determinare le prestazioni elettriche e termiche della scheda video PCB.
Laminati ad Alte Prestazioni
I laminati ad alte prestazioni sono essenziali per raggiungere l'integrità del segnale richiesta ad alta velocità e una gestione termica affidabile:
- Panasonic Megtron 6/7 - Ideale per interfacce GPU 56-112 Gbps con basse perdite.
- Isola Tachyon 100G - Df ultra-basso per la segnalazione PAM4 ad alta velocità.
- Rogers RO4350B - Dielettrico ibrido adatto per applicazioni GPU RF e miste.
- FR-4 Alto Tg - Economico per GPU di fascia media, adatto per la produzione standard di PCB.
Rame e Finiture Superficiali
Pesi del rame di 1 oz-3 oz bilanciano la capacità di corrente con la conduzione termica. Finiture superficiali come ENIG o OSP migliorano la saldabilità e la resistenza all'ossidazione nella produzione di massa.
Per i PCB con rame spesso, specialmente dove sono richiesti percorsi ad alta corrente, vengono utilizzati strati di rame più spessi (fino a 6 oz) per ottimizzare sia la portata di corrente che la dissipazione termica.
Processo di Fabbricazione del PCB
- Laminazione & Foratura - Strati di rame e prepreg vengono pressati, e le via vengono forate.
- Placcatura & Incisione - I circuiti vengono modellati attraverso fotolitografia.
- Maschera Saldante & Serigrafia - Protezione e marcatura dei componenti.
- Applicazione Finitura Superficiale - Viene applicato ENIG o OSP.
- Test Elettrico - Verifica la continuità e l'assenza di cortocircuiti.
Dopo la fabbricazione, il montaggio SMT installa la GPU, i VRM, i condensatori e i moduli di interfaccia con precisione a livello micron.
5. Impatto della Progettazione PCB sulle Prestazioni della GPU
La scheda video PCB non è solo un supporto passivo - è un abilitatore di prestazioni. Un PCB ben progettato ha un impatto diretto su:
Stabilità del Clock e Overclocking
Una superiore integrità del segnale permette alle GPU di raggiungere e sostenere clock boost più elevati senza errori di temporizzazione o instabilità, a vantaggio dei calcoli di gaming e IA.
Efficienza Energetica e Rumore
Una progettazione ottimizzata del piano di alimentazione assicura una distribuzione efficiente dell'energia, riducendo la generazione di calore e minimizzando il coil whine durante compiti ad alte prestazioni.
Bilanciamento Termico
Spessi strati di rame del PCB e via termici distribuiscono il calore in modo più uniforme, mantenendo stabili le temperature della GPU anche durante un utilizzo prolungato.
Affidabilità Meccanica
PCB più spessi con zone di montaggio rinforzate riducono la flessione sotto dissipatori pesanti, migliorando la durata della scheda video.
Richiedi un Preventivo per la Produzione PCB
Cerchi di progettare o produrre schede video PCB multistrato avanzate per sistemi GPU ad alte prestazioni? Collabora con un produttore di PCB ad alta velocità esperto che comprenda il controllo dell'impedenza, il bilanciamento termico dei VRM e la scienza dei materiali.
👉 Richiedi un preventivo per la produzione PCB e ottieni supporto ingegneristico dal prototipo alla produzione di massa.
Conclusione
La vera potenza di una GPU non proviene solo dal suo silicio - proviene dalla scheda video PCB che la collega, alimenta e stabilizza. Dalle tracce a impedenza controllata e i piani con rame spesso, ai laminati avanzati come Megtron 7 e Tachyon 100G, il PCB definisce ogni aspetto delle prestazioni della GPU.
I PCB ben progettati garantiscono:
- Velocità di clock GPU più elevate e stabili
- Distribuzione dell'alimentazione efficiente con ripple minimo
- Dissipazione termica efficace e durabilità a lungo termine
In breve, la scheda video PCB è la spina dorsale dell'innovazione GPU moderna - un componente invisibile ma essenziale che trasforma la potenza di calcolo teorica in prestazioni reali.
