Выбор производителя печатных плат влияет на технологичность, выход годной продукции, целостность сигнала и риск по срокам поставки. Оценивайте поставщиков применительно к конкретным требованиям вашего проекта по stack-up, ширине/зазору дорожек, переходным отверстиям, испытаниям, документации и поставке.
Уровень технологичности производства определяет осуществимость проекта. Передовые производители печатных плат работают с HDI с дорожками 2/2mil и микропереходами. Производители ВЧ-плат корректно обрабатывают материалы Rogers, Taconic и Arlon. Производители автомобильных печатных плат поддерживают сертификацию IATF 16949. Производители печатных плат для медицинских устройств соблюдают стандарт ISO 13485. Контрактные производители печатных плат масштабируются от прототипов до миллионов плат. Производители малых серий поддерживают качество при низких объемах.
HILPCB обеспечивает поддержку изготовления и сборки для ряда жестких, многослойных, ВЧ и HDI конструкций. По любой заявленной возможности или сертификату системы качества перед размещением заказа запрашивайте последние утверждённые пределы изготовления, область действия сертификата и план сборки, ориентированный на конкретный проект.

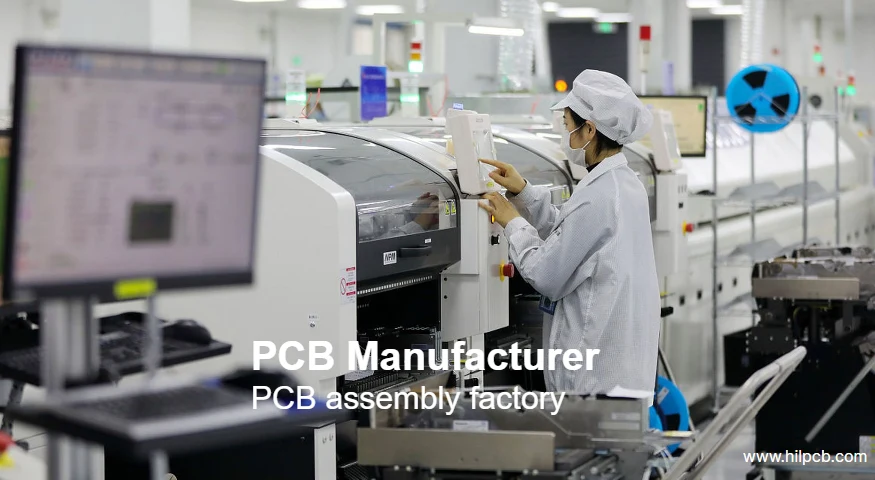

Уровни возможностей производителей печатных плат
Уровень технологичности производства значительно различается. Понимание уровней возможностей предотвращает несоответствие ожиданий в различных операциях Производства печатных плат.
Базовые производители печатных плат (Ограниченные возможности):
- Диапазон слоев: 1-10 слоев, в основном простые жесткие платы
- Размер элементов: Дорожки/зазоры 5/5mil, только стандартные процессы
- Материалы: Только стандартный FR4, без специальных подложек
- Технология переходных отверстий: Только сквозные отверстия, без возможности HDI
- Применение: Простая бытовая электроника, хобби-проекты
- Ограничения: Не могут обрабатывать сложные проекты, ограниченные системы качества
Производители печатных плат среднего уровня (Стандартное производство):
- Диапазон слоев: 2-16 слоев с обычными stack-up
- Размер элементов: Дорожки/зазоры 3/3mil с пленочной фотоширмой
- Материалы: Стандартный и высокотемпературный FR4, ограниченные специальные материалы
- Технология переходных отверстий: Сквозные отверстия плюс базовые скрытые/глухие переходы
- Системы качества: ISO 9001, базовое соответствие IPC
- Применение: Промышленные системы управления, телекоммуникации, Автомобильный уровень 2 (Tier 2)
Передовые производители печатных плат (Полные возможности):
- Диапазон слоев: 2-64 слоя с последовательным прессованием
- Размер элементов: Дорожки 2/2mil с лазерной прямой экспозицией (LDI)
- Материалы: Полный спектр — FR4, Rogers, Taconic, Arlon, полиимид, металлическая основа, керамика
- Технология переходных отверстий: HDI с микропереходами в любом слое, конфигурации stacked/staggered
- Системы качества: при необходимости для проекта проверяйте действующий сертификат ISO 9001, IATF 16949, ISO 13485 или AS9100 конкретного производства; IPC Класс 3 — это класс приемки, а не сертификация системы качества.
- Применение: Аэрокосмическая отрасль, медицина, Автомобильный уровень 1 (Tier 1), инфраструктура 5G, высокопроизводительные вычисления

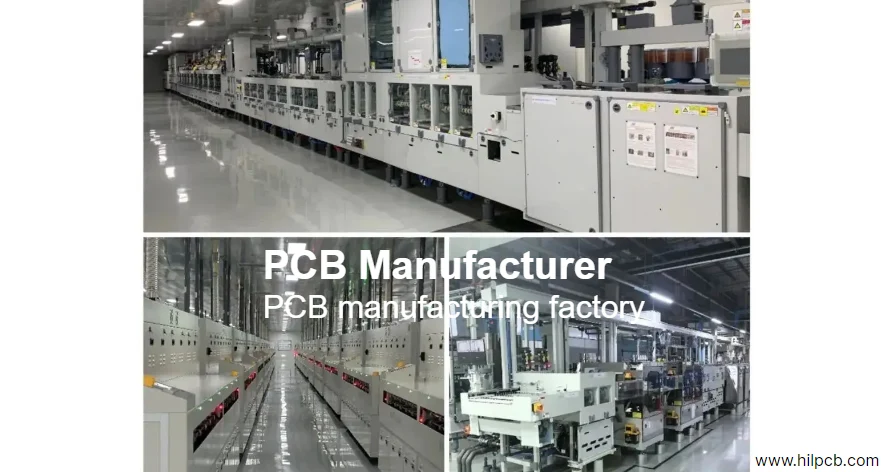

Критические производственные процессы
Зрелость процессов определяет, будут ли производители обеспечивать стабильные результаты или бороться с вариациями и дефектами в операциях Изготовления печатных плат.
Передовая экспозиция и формирование рисунка:
- Лазерная прямая экспозиция (LDI): Управляемые компьютером лазеры непосредственно записывают дорожки 2mil, исключая ошибки пленки
- Пленочная экспозиция: Традиционный метод для стандартной геометрии (минимум 4-5mil)
- Контроль совмещения: Совмещение слой-к-слою ±50µm для HDI и сборки с мелким шагом
- Автоматический оптический контроль (AOI): Сканирует каждый слой на дефекты перед прессованием
Технологии прецизионного сверления:
- Механическое сверление: Многошпиндельные ЧПУ системы, минимальный диаметр 0,15мм, точность ±25µm
- Лазерное сверление (CO2): Создает стандартные микропереходы 50-150µm для HDI
- УФ-лазерное сверление: Более точный контроль микропереходов для передовых применений
- Обратное сверление (Back-drilling): Удаляет остатки переходных отверстий для целостности ВЧ-сигнала
- Возможность по соотношению сторон: До 16:1 для специализированных применений
Контролируемые процессы гальваники:
- Химическое меднение: Наносит проводящий подслой в просверленные отверстия
- Гальваническое осаждение: Наращивает толщину меди с автоматическим контролем плотности тока
- Мониторинг толщины: Измерение в реальном времени обеспечивает равномерное распределение
- Заполнение переходных отверстий: Медное или смоляное заполнение для плоских поверхностей, применений via-in-pad
Последовательное прессование:
- HDI build-up: Множественные циклы прессования создают сложные слоистые структуры
- Жестко-гибкая конструкция: Соединяет жесткие секции с гибкими межсоединениями
- Специфические профили для материалов: руководствуйтесь указаниями поставщика ламинатов для каждой марки Rogers, PTFE или полиимида; профиль с более высокой или более низкой температурой нельзя вывести только из названия бренда.
- Вакуумное прессование: Предотвращает пустоты, обеспечивает равномерное склеивание
Нанесение поверхностного покрытия:
- ENIG (Химическое никелирование, иммерсионное золочение): плоское покрытие, распространённое для сборки с мелким шагом; пригодность для wire bonding зависит от процесса и может потребовать ENEPIG или гальваническое золото.
- Иммерсионное серебро: Отличная паяемость, экономически эффективное
- OSP (Органический preservant паяемости): Самая низкая стоимость, экологически чистое
- Иммерсионное олово: Плоская поверхность для применений press-fit
- HASL (Выравнивание припоя горячим воздухом): Традиционное, длительный срок хранения
Наши передовые производственные процессы интегрированы с возможностями быстрого Прототипирования печатных плат для плавных циклов разработки.
Экспертиза в обработке специальных материалов
Обработка стандартного FR4 представляет базовую возможность. Передовые производители отличаются мастерством обработки специальных материалов как часть комплексных Услуг по производству печатных плат.
Обработка ВЧ-материалов:
- Производство Rogers: марки RO4000 и RT/duroid охватывают различные по частоте/потерям применения; выбирайте по техническому листу ламината, конструкции, частоте и бюджету канала, а не по общему разделу 1–10 ГГц.
- Обработка Taconic: TLY-5, RF-35 для военных/аэрокосмических ВЧ-систем
- Изготовление Arlon: 25N, DiClad для применений с высокой надежностью
- Модифицированные процессы: Более низкие температуры прессования (предотвращает деградацию), специализированное сверление (предотвращает смearing), контролируемое травление (точная геометрия дорожек)
- Контроль импеданса: задайте целевое сопротивление, допуск, геометрию тестового купона и метод TDR/VNA; общий допуск ±3 Ω непригоден для всех целевых импедансов.
Производство печатных плат на металлической основе:
- Металлическая основа из алюминия с изоляцией: теплопроводность изолирующего диэлектрического слоя обычно намного ниже, чем у самого алюминия; рассчитывайте полное термическое сопротивление через диэлектрик, металлическое основание, границы раздела и радиатор.
- Медная основа: 200-400 Вт/м·K для максимального рассеивания тепла
- Специализированное прессование: Соединяет слои схемы с металлической основой без повреждений
- Термопереходные отверстия: любое металлизированное сквозное отверстие возле металлической основы должно сохранять требуемую диэлектрическую изоляцию или использовать квалифицированную изолированную конструкцию; не создавайте непреднамеренное короткое замыкание между проводником и основой.
- Применения: Светодиодное освещение, силовая электроника, приводы двигателей
Производство керамических печатных плат:
- Оксид алюминия (Al₂O₃): Чистота 96-99,6%, отличная электроизоляция
- Нитрид алюминия (AlN): Теплопроводность 170-200 Вт/м·K
- Обработка керамики: толсто-/тонкоплёночная металлизация, HTCC и LTCC — это разные технологии; проверяйте, предлагает ли поставщик именно заданный процесс металлизации керамики.
- Применения: Силовые модули, ВЧ/СВЧ, аэрокосмическая отрасль с высокими требованиями к надежности
Производство полиимидных и гибких плат:
- Жесткий полиимид: Температура стеклования >250°C для экстремальных температур
- Гибкий полиимид: На основе Каптона для динамических гибких применений
- Жестко-гибкие конструкции: Комбинирует жесткие секции с гибкими межсоединениями
- Расширенные циклы отверждения: Достигает полной полимеризации без напряжения материала
Системы качества и сертификаты
Сертификаты качества указывают на минимальные стандарты, но глубина внедрения отделяет соответствующих производителей от лидеров качества в средах Производства печатных плат.
ISO 9001:2015 (Основа системы менеджмента качества):
- Базовая система менеджмента качества — необходима, но недостаточна для передового производства
- Документирование процессов, системы корректирующих действий, непрерывное улучшение
- Проверять по действующему сертификату и последним отчетам аудита
IATF 16949 (Автомобильное качество):
- Специфические требования для автомобильной промышленности: PPAP, APQP, FMEA, планы контроля
- Автомобильные заказчики могут требовать сертификацию IATF 16949 в применимой категории поставщиков; правила квалификации и изъятия зависят от OEM и области действия завода.
- Включает требования ISO 9001 плюс автомобильные дополнения
- Проверять через базу данных IATF, запрашивать примеры документации PPAP
ISO 13485 (Производство медицинских изделий):
- Специфический менеджмент качества для медицинских изделий
- Управление рисками, контроль проектирования, протоколы валидации
- Требования прослеживаемости, совместимость со стерилизацией
- Проверять действующий сертификат, запрашивать примеры файла истории проектирования
AS9100 (Аэрокосмическое производство):
- Специфические требования для аэрокосмической отрасли, выходящие за рамки ISO 9001
- Конфигурационное управление, предотвращение контрафакта, инспекция первого изделия
- Критически важно для аэрокосмических и оборонных применений
- Проверяйте сертификацию AS9100 через признанную базу данных IAQG OASIS, а аккредитацию Nadcap оценивайте отдельно только если того требует программа специальных процессов.
Внедрение стандартов IPC:
- IPC-A-600: Критерии приемки для изготовления печатных плат (Класс 2 против Класса 3)
- IPC-6012: Спецификации производительности для жестких плат
- IPC-A-610: Приемка электронных сборок
- Запрашивать выборочные отчеты инспекции, показывающие фактическое внедрение
Возможности инженерной поддержки
Техническое сотрудничество отличает производственных партнеров от транзакционных поставщиков во всех точках интеграции Проектирования печатных плат.
Анализ проектирования для производства (DFM):
- Автоматизированная проверка: Проверяет зазоры, размеры отверстий, соотношения сторон
- Инженерный обзор: Опытные конструкторы изучают проблемы технологичности
- Рекомендации по материалам: Предлагает оптимальные подложки, балансируя производительность и стоимость
- Оптимизация stack-up: Уточняет расположение слоев для контроля импеданса и целостности сигнала
Разработка процессов:
- Квалификация новых материалов: Тестирует и оптимизирует параметры для новых подложек
- Разработка пользовательского stack-up: Проектирует расположение слоев для конкретных требований
- Оптимизация выхода годной продукции: Уточняет процессы для максимизации успеха с первой попытки
- От прототипа к производству: Обеспечивает согласованность при увеличении объемов
Технические консультации:
- Выбор материала: Руководит выбором на основе требований применения
- Расчет импеданса: Предоставляет конструкцию stack-up для контролируемого импеданса
- Тепловой анализ: Оценивает распределение тепла и требования к охлаждению
- Анализ отказов: Исследует дефекты для устранения основных причин
Производственное превосходство HILPCB
Полный технологический диапазон:
- Возможность 2-64 слоев с последовательным прессованием
- Ширина/зазор линии: Минимум 2/2mil (HDI), стандартное производство 3/3mil
- Все материалы: От FR4 до Rogers/Taconic, керамики, металлической основы
- HDI, жестко-гибкие, толстая медь (3-20oz), специальные конструкции
Передовое оборудование:
- Системы лазерной прямой экспозиции (LDI) для мелкого шага
- Лазерное сверление (CO2 и УФ) для микропереходов
- Прессы для последовательного прессования для сложных stack-up
- Автоматизированное тестирование: летающие зонды, импеданс (TDR/VNA), рентген
Сертификаты качества:
- Менеджмент качества ISO 9001:2015 (действующий)
- Аэрокосмическое производство AS9100 (действующий)
- Производство медицинских изделий ISO 13485 (действующий)
- Автомобильное качество IATF 16949 (действующий)
- Соответствие IPC-A-600/6012 Класс 2 и Класс 3
Интегрированные услуги:
- Изготовление печатных плат + сборка под одной крышей
- Закупка компонентов у авторизованных дистрибьюторов
- Анализ проектирования для производства (DFM)
- Масштабируемость от прототипа к производству
- Управление цепочкой поставок и логистика
От стандартных жестких плат до сложных HDI, жестко-гибких и обработки специальных материалов, HILPCB поставляет продукцию как профессиональный китайский производитель печатных плат с проверенным качеством, передовыми возможностями и надежным исполнением. Наша позиция как комплексной Компании по производству печатных плат позволяет обеспечить скоординированность на всех этапах производства. Передовые Решения для печатных плат гарантируют, что даже самым требовательным применениям уделяется экспертное внимание на протяжении всего производства.
Часто задаваемые вопросы
В1: Как проверить, что сертификаты производителя печатных плат являются законными? Запросите копии сертификатов с номерами регистрации и сроками действия. Проверьте через выдающие организации — ISO можно проверить через базы данных регистраторов; IATF 16949, AS9100, ISO 13485 имеют онлайн-проверку. Запросите недавние отчеты аудита, а не только сертификаты. Законные производители охотно предоставляют документацию.
В2: В чем разница между производителем печатных плат и брокером печатных плат? Производители владеют оборудованием для производства и напрямую контролируют процессы. Брокеры координируют производство через третьи стороны. Производители обычно предлагают лучшую техническую поддержку, контроль процесса и решение проблем для сложных плат. Брокеры могут иметь доступ к нескольким производственным источникам, но добавляют маржу, не добавляя ценности для большинства применений.
В3: Могут ли китайские производители печатных плат соответствовать внутренним стандартам качества? Производители печатных плат высшего уровня в Китае соответствуют или превосходят внутреннее качество благодаря передовому оборудованию (LDI, лазерное сверление, автоматизированный контроль) и сертификатам (ISO 9001, AS9100, ISO 13485, IATF 16949). Ключ — тщательная проверка — проверьте сертификаты, запросите образцы, проверьте рекомендации, проведите пробные заказы. Качество сильно варьируется; выбирайте тщательно.
В4: Какие возможности следует проверить перед выбором производителя печатных плат? Подтвердите максимальное количество слоев, минимальные размеры элементов (дорожка/зазор), поддерживаемые материалы помимо FR4, возможность HDI (технология микропереходов), специальные процессы (скрытые/глухие переходы, толстая медь, металлическая основа) и сертификаты, соответствующие вашей отрасли. Запросите примеры плат с фотографиями, показывающими фактическое качество производства. Проведите пробные заказы перед обязательством по производству.
