При проектировании RF-платы нужно объединить устройство, согласующую цепь, линии передачи, разъемы и антенну в технологичную структуру слоев. У Wi-Fi-модулей, усилителей сотовой связи, устройств ISM и миллиметровых радаров различаются бюджеты потерь, мощности, полосы и условий эксплуатации. Необходимость RF-проработки определяют длина волны, время нарастания и паразитные эффекты; универсальной частоты, выше которой каждой плате обязательно нужен специальный ламинат, нет.
В рамках высокочастотного производства HILPCB рассматривает материал, профиль меди, толщину диэлектрика, готовую геометрию, переходы, финишное покрытие и требуемый пакет купонов/испытаний. Ниже разобраны шесть типичных задач проектирования и сведения для расчета стоимости изготовления и монтажа.

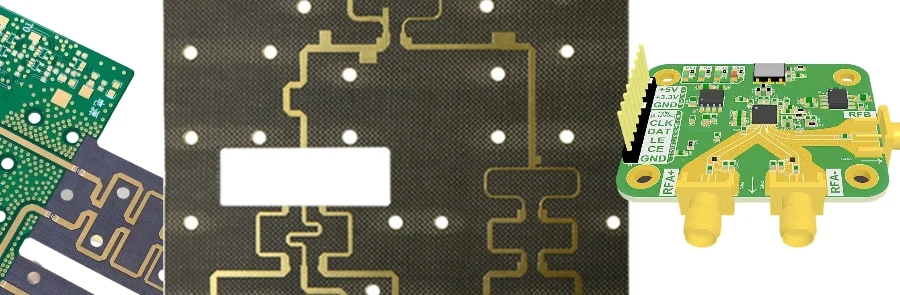

Задача 1. Стабильное управление импедансом 50 Ом
Контроль импеданса — основа RF-проектирования и частая причина проблем с характеристиками готовой платы.
Зачем применяют 50 Ом:
- Распространенный опорный импеданс RF-портов, приборов и разъемов
- Меньше отражений, если соединенный тракт согласован в требуемом диапазоне
- Однозначная исходная точка для измерений потерь, фазы и return loss
- Другие импедансы и специфические для устройства сопряженные согласования также применимы, если этого требует схема
Типовые проблемы контроля импеданса:
- Накопление допусков
Импеданс зависит от готовой ширины и формы проводника, толщины меди, расстояния и свойств диэлектрика, паяльной маски и соседних проводников. Получите допуски для конкретной конструкции и оцените их совокупное влияние полевым решателем. Общий допуск ширины ±0,025 мм или значение Dk для партии не образуют полного бюджета допусков.
Решение: совместно задать целевое значение, допустимое отклонение, сечение, купон и метод измерения. На подходящих одобренных конструкциях RF-маршрут HILPCB предлагает купоны ±5%; 50 Ом ±5% означает 47,5–52,5 Ом именно для этого измерения, а не гарантированный return loss всего канала. Просмотрщик Gerber помогает проверить рисунок, но импеданс определяют утвержденный стек и готовые размеры.
Для иллюстративного допущения VSWR 1,5:1 получаем |Γ|=(1,5−1)/(1,5+1)=0,20. Это соответствует return loss около −20log10|Γ|≈14 дБ и отраженной мощности 4% в указанной плоскости отсчета. Это пример, а не универсальное правило приемки RF; return loss отличается от insertion loss.
- Неподходящий материал
FR-4 — семейство материалов. Dk/Df зависят от марки, структуры смола/стекло, метода, частоты и кондиционирования; единой кривой 1/5/10 ГГц для всех FR-4 нет. Материал выбирают по релевантным данным о потерях и фазе, а не только по частотному порогу.
Решение: сравнить охарактеризованные марки и фактическую длину трассы. Например, опубликованный технологический Dk RO4003C составляет 3,38±0,05 на 10 ГГц при испытании зажатой полосковой линией, а проектный Dk равен 3,55 и получен другим методом. Для модели используют подходящее значение; ни одно из них не гарантирует свойства готовой платы. При оценке RF-материалов HILPCB можно рассмотреть низкопотерный FR-4, углеводородно-керамический материал, PTFE или гибридную структуру.
- Влияние шероховатости меди
Шероховатость меди может увеличивать проводниковые RF-потери и менять фазовую характеристику, особенно если ее масштаб существенен относительно глубины скин-слоя. RMS, Rz и другие показатели шероховатости не взаимозаменяемы; обозначение HVLP само по себе не задает измеренную модель поверхности.
Решение: задать тип/профиль фольги и данные поставщика вместе с массой меди и готовой геометрией. Сравнивать проводниковые и диэлектрические потери на одинаковой структуре, в одной полосе и с одинаковыми плоскостями отсчета. В руководстве Rogers по материалам для миллиметровых волн рассматриваются шероховатость и эффекты гальванического покрытия; универсального пересчета шероховатости в импеданс или дБ/дюйм для всех плат нет.
Практические рекомендации по импедансу:
- Оценивать чувствительность к ширине совместно с импедансом, зазором, травлением и доступной площадью
- Добавлять на производственную панель согласованные представительные купоны
- Указывать в заказе места TDR-отчетов, выборку, метод и пределы приемки
- Применять HDI, только если этого требуют корпус, переход или плотность монтажа
Согласуйте приемку производственных купонов с выпуском SMT-монтажа. Размещение компонентов, пайка и launch добавляют эффекты, которых не измеряет купон голой платы; проверка монтажа и заданные электрические/RF-испытания имеют отдельную область контроля.
Снижение insertion loss в RF-тракте
Insertion loss расходует доступный бюджет линии, шума и мощности; последствия для системы зависят от места потери и архитектуры. В фактическом тракте сравнивают:
- Материал для снижения диэлектрических потерь и сохранения целостности сигнала на высоких частотах
- Ширину трассы и массу меди для оптимизации проводниковых потерь
- Переходы между слоями для ограничения разрывов сигнального пути
Для сравнения кандидатов используйте измеренные или смоделированные S-параметры с заданными fixture, калибровкой и плоскостями отсчета. Учитывайте рассогласование, launch и проводниковые эффекты, а не приписывайте все затухание Df ламината.
1. Выбор материала для снижения диэлектрических потерь
Диэлектрические потери ослабляют сигнал, особенно на высоких частотах. Подходящий материал может уменьшить insertion loss.
- Решение: короткая трасса на подходящей марке FR-4 может уложиться в бюджет, длинная — нет. Сравнивайте RO4003C/RO4350B, семейство RO3003 или RT/duroid 5880 по данным конкретной конструкции, меди, длине, условиям среды и технологии. Марка не становится оптимальной только потому, что частота попадает в названный диапазон.
2. Снижение проводниковых потерь (I²R)
С ростом сопротивления трассы растут потери. Скин-эффект зависит от частоты и не начинается на 10 ГГц. В RF-тракте профиль меди, финишное покрытие и распределение тока могут быть не менее важны, чем номинальная толщина фольги.
- Решение: выбирать RF-фольгу и готовую толщину по модели импеданса и потерь. Цепи питания DC рассчитывать по току, падению напряжения и тепловым условиям. Толстая медь может помочь отдельным силовым цепям, но усложняет тонкую RF-геометрию и не выбирается только по выходной RF-мощности.
3. Оптимизация переходов между слоями
Смена слоя образует трехмерный переход сигнала и обратного тока. Его характеристики зависят от ствола, площадок, антиплощадок, stub, опорных слоев и соседних структур; одно лишь число via потерь не предсказывает.
- Решение:
- Убирать ненужные смены слоя.
- Рассматривать глухие/скрытые отверстия или backdrill, если моделирование показывает необходимость коррекции stub.
- Backdrill удаляет неиспользуемую часть ствола, но не укорачивает разведенный сигнальный путь.
- Размещать vias возврата по модели launch/перехода и производственным зазорам, а не по универсальному количеству или шагу.
- Если rigid-flex используется для механической интеграции, моделировать изгибы, опорные слои и переходы, не предполагая автоматического снижения RF-потерь.
Задача 3. EMI и перекрестные помехи в многоканальных RF-системах
Электромагнитная связь между RF-каналами ухудшает характеристики системы и может привести к провалу нормативных испытаний.
Типовые источники EMI/перекрестных помех:
- Недостаточная площадь опорной плоскости
Разрыв опорного слоя под линией может заставить обратный ток обходить препятствие, увеличивая связь или излучение. Эффект зависит от трассировки, полосы и корпуса; универсального значения изоляции в дБ для сплошной или разделенной плоскости нет.
Решение: сохранять непрерывной предусмотренную RF-опору и согласовывать переходы, обратные пути компонентов и границы безопасной изоляции. На многослойной плате сочетать функциональное размещение, опорные плоскости и обоснованные via-сшивки или экраны. У антенн собственные требования к keepout.
- Недостаточный интервал между трассами
На связь влияют также высота диэлектрика, длина параллельного участка, геометрия, опоры и терминация. Следующие отношения можно использовать как набор вариантов для сравнения:
| Вариант расстояния | Что сравнить в одинаковой модели/испытании |
|---|---|
| 1× ширина трассы | Исходная связь в нужной полосе и на заданной параллельной длине |
| 2× ширина трассы | Изменение относительно исходного при том же стеке и портах |
| 3× ширина трассы | Выполнение требования к изоляции между каналами |
| 5× ширина трассы | Дополнительный эффект относительно площади и ограничений связи launch/разъема |
Решение: оценивать расстояние между краями с учетом полной геометрии канала/возврата и одновременной активности. Избегать лишних параллельных участков. Стороны платы изолированы лишь настолько, насколько это обеспечивают реальные промежуточные плоскости и другие пути связи.
- Шаг заземляющих via
Используйте длину волны для соответствующей области поля и максимальной релевантной моды/частоты, а не только длину в свободном пространстве. Для иллюстрации: при 10 ГГц и c=3×10⁸ м/с длина волны в свободном пространстве составляет 30 мм. При условной эффективной квазитем-диэлектрической проницаемости 3 получаем λg≈30/√3=17,3 мм, а λg/10 — около 1,73 мм. Это входные данные модели, не гарантированный шаг экрана или уровень изоляции.
Решение: считать долю длины волны начальной проверкой для конкретной via-fence, стенки или launch. Моделировать/измерять с учетом диаметра via, опор, проемов, разъемов и корпуса. Просмотрщик PCB помогает проверить расположение, но не рассчитывает эффективность экранирования.
- Проникновение цифровых помех
Быстрые цифровые такты могут влиять на RF-цепи:
- Гармоники кварцевого генератора попадают в RF-диапазон
- Шум импульсного источника связывается через общую землю
- Линии SPI/I²C проходят рядом с RF-трассами
Решение: согласовать размещение и обратные пути, а фильтрацию/развязку выбирать по требованиям шины и устройства. Безгалогенный материал — отдельная спецификация и сам по себе не улучшает RF-потери или изоляцию. Проверяйте импеданс и резонансы фильтра с реальной нагрузкой.
Контрольный список EMI:
- Непрерывная земля на соседнем с RF слое, без разрывов
- Via-fence/экраны обоснованы моделью области поля и полосы
- Расстояние и длина параллельных участков проверены относительно цели изоляции
- Заданы архитектура питания/возврата и границы изоляции
- Экраны для чувствительных RF-цепей предусмотрены при необходимости
- Фильтрация/развязка проверена на шум, переходные процессы и резонанс
Контрактная сборка и интеграционные процессы HILPCB могут координировать утвержденную BOM, экраны/разъемы и заданные испытания. Ответственного за EMC/радиотест, лабораторию, fixture и пределы следует указывать отдельно от качества монтажа и электрического/FCT-контроля.
Задача 4. Тепловой режим мощных RF-усилителей
Усилители мощности выделяют тепло, которое нужно отводить, чтобы избежать ухудшения характеристик и отказа компонентов.
Расчет тепловыделения:
Для условной рабочей точки усилителя:
- Вход DC: 3,3 В × 1,5 А = 4,95 Вт
- Выходная RF-мощность: 100 мВт = 0,1 Вт = 20 дБм
- Отношение RF-выхода к входу DC: 0,1/4,95 ≈ 2,02%
- Приближенное тепло устройства: 4,85 Вт, без учета входной RF-мощности и иных потоков энергии
Для реального теплового бюджета используйте фактический режим устройства, входную/выходную RF-мощность и коэффициент заполнения. PAE имеет другой числитель, чем отношение выходной мощности к входной DC.
Стратегии теплового проектирования:
- Площадь меди для распределения тепла
Тепловой поток зависит от толщины платы, распределения меди, интерфейса корпуса, воздушного потока, корпуса изделия и радиатора. Универсальное правило площади на ватт не определяет температуру перехода. Толстая медь может уменьшить сопротивление отдельных DC-путей и распределить тепло, но надо оценить влияние на травление и импеданс RF-слоев.
- Тепловые via
Выбирайте рисунок с учетом land pattern, допустимого втягивания припоя/пустот, площади площадки, толщины платы и тепловой модели. Согласуйте диаметр сверления/готового отверстия, металлизацию ствола, заполнение/закрытие/плоскостность и контроль монтажа. Вклад в тепловое сопротивление оценивают по полной конструкции via/платы. Медное и непроводящее смоляное заполнение выполняют разные функции; «теплопроводная эпоксидка» не заменяет спецификацию via-in-pad.
- Выбор материала
Высокий Tg не означает высокую теплопроводность. Опубликованная типовая теплопроводность RO4003C составляет 0,71 Вт/(м·К) при 80 °C, но это не сопротивление всей платы или пути корпус–радиатор. В metal-core-конструкции в тепловой путь входят диэлектрик и интерфейсы; теплопроводность металла сама по себе не подтверждает охлаждение сборки. Сравнивайте платы на металлическом основании и другие тепловые конструкции с учетом RF-геометрии и заземления.
- Интерфейс с внешним радиатором
Укажите площадь и плоскостность контакта, давление, электрическую изоляцию, толщину/теплопроводность TIM и крепление. Для прокладки, пасты или прямого контакта нет универсального значения K/Вт. Защитите корпус и плату от механической нагрузки и проверьте предусмотренные тепловой и электрический пути.
Пример теплового бюджета:
При условных 4,85 Вт тепла, температуре среды 40 °C и выбранном пределе перехода 100 °C остается 60 K. Общий эффективный бюджет переход–среда до запаса составляет 60/4,85≈12,4 K/Вт. Распределите его между корпусом компонента, платой, интерфейсами и радиатором и проверьте в рабочих условиях. Это упрощенный пример, не измеренный рейтинг платы и не гарантированная температура перехода QFN 5×5 мм.

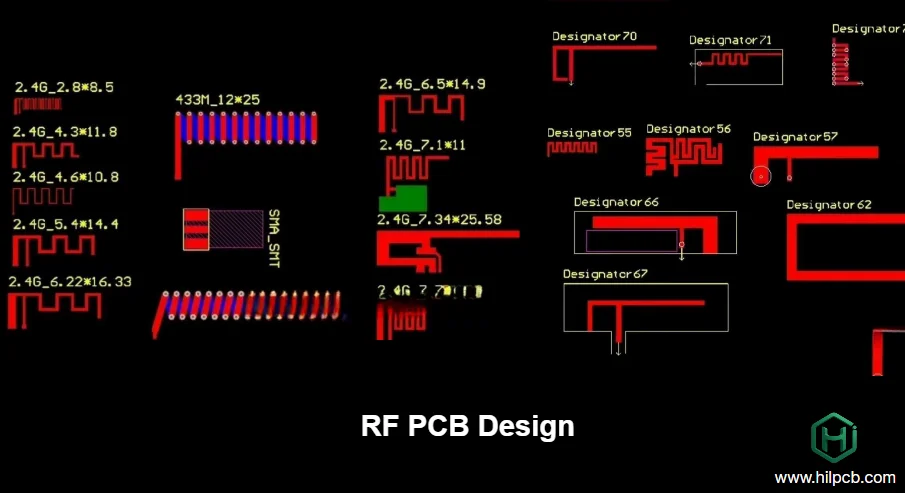

Задача 5. Установка и настройка антенны
Печатные антенны помогают экономить место и стоимость, но требуют тщательного проектирования и настройки.
Типовые задачи проектирования PCB-антенн:
- Влияние размера земляной плоскости
Земля/шасси входит в состав многих антенн, включая перевернутую F-антенну. Ограниченная земля не является автоматически неверным приближением бесконечной плоскости: используйте опорный layout, подвод, keepout и противовес выбранной антенны.
Для масштаба: длина волны в свободном пространстве на 2,4 ГГц около 125 мм, поэтому λ₀/2=62,5 мм. Эти числа не задают универсальную земляную область 250×250 мм для беспроводной платы 50×80 мм. В отчете TI по IFA 2,4 ГГц описано влияние земли, корпуса/батарей и конструкции платы на конкретную эталонную антенну.
Решение: моделировать и измерять антенну с реальными платой, батареей, кабелем и корпусом. Предусмотреть подходящую согласующую сеть и контролируемые варианты настройки. Гибкая антенна или удлинитель — еще одна конструкция для проверки, а не автоматическое решение проблемы земли.
- Близкие металлические предметы
Металл, батареи, дисплеи, кабели и пользователь могут менять импеданс, эффективность и диаграмму направленности. Направление и величина сдвига частоты зависят от геометрии; нельзя назначать одно «типичное» изменение в МГц или импедансе для любого корпуса.
Решение: включить окончательную механику и условия использования в модель/испытание. Фиксировать согласующие компоненты, DNP-позиции и варианты в просмотрщике BOM и выпущенной BOM. Настроечная сеть исправляет рассогласование только в своих пределах и не возвращает все потери излучаемой эффективности.
- Производственные допуски
Отклик антенны зависит от готовой геометрии, локальной структуры диэлектрика, меди/финиша, маски, монтажа и окружения. Одно изменение ширины, Dk или толщины по-разному влияет на разные структуры.
Решение: определить критичные размеры и условия материалов, выполнить сканирование допусков и проверить представительные образцы. Согласовать пределы готовых элементов и разрешенный процесс настройки/выпуска вместо предположения об универсальной чувствительности в МГц/мм или Ом/Dk.
- Непрохождение EMC- и радиотестов
Типовые причины:
- Повышенные излучаемые побочные гармоники
- TRP/TIS или другие OTA-показатели вне плана для конкретного изделия/оператора
- Показатели воздействия/SAR вне применимых требований к испытанию устройства
Решение: запланировать в ходе разработки кондуктивные, излучаемые и exposure-измерения с ответственной испытательной организацией. Мелкосерийный монтаж HILPCB позволяет подготовить контролируемые варианты hardware/firmware/настройки для оценки; камеру, калибровку и область сертификационных испытаний следует указать в проектном плане.
Практические правила работы с антенной:
- Держать антенну вдали от RF-экранов и металлических деталей
- Соблюдать требования выбранной антенны к земле/противовесу и keepout; IFA зависит от земли
- Предусмотреть π- или L-согласование
- Запланировать производственную настройку с компонентами DNP
- Проверять излучаемые характеристики в окончательном корпусе
Задача 6. Переходы RF-разъемов и конструкция площадок
Неудачный footprint разъема создает скачки импеданса и отражения сигнала.
Ключевые элементы конструкции разъема:
- Геометрия площадок
Стандартные PCB-площадки не всегда подходят для RF:
- Слишком большая площадка центрального контакта: повышенная емкость
- Неверный зазор между земляными площадками: рассогласование
- Неправильное расположение via: разрыв обратного пути
Решение: исходить из launch производителя разъема для фактического стека, толщины платы, полосы и монтажа. Как объясняется в материале Samtec о RF-launch, launch включает сигнально-земляную структуру разъема и переход PCB. 3D-просмотрщик помогает проверить механику; электромагнитная проверка требует подходящей модели/измерения, а не только визуального совпадения или произвольно добавленного stub.
- Расположение заземляющих via
Согласовать количество, положение, диаметр, антиплощадки и опорные слои возвратных via с выбранным launch. Следовать проверенному чертежу, а отклонения оценивать с учетом реальных ограничений производства и пайки. Универсального минимума четыре-шесть via или фиксированной добавочной потери для всех разъемов нет.
Решение: проверить готовое отверстие/металлизацию, край платы, непрерывность земли, крепление и доступ для инспекции. HDI подходит, если этого требует геометрия, но не заменяет проверенный launch.
- Переходы копланарной линии
GCPW может обеспечить подходящий launch за счет сигнальной линии, боковых земель, опорной плоскости и рассчитанных соединительных via. Edge-launch-разъемы допускают и другие поддержанные структуры; реализацию определяют проверенный launch и фактический стек.
Решение: сохранить требуемые импеданс и геометрию возврата через переход, включая площадку, край платы и корпус разъема. Сравнивать моделируемые/измеренные S11/S21 при одинаковых калибровке и плоскостях отсчета. Отрицательное S11 в дБ и положительный return loss в дБ — связанные обозначения, но не insertion loss.
Проверка конструкции RF-разъема:
- Launch производителя соответствует стеку и диапазону
- Геометрия сигнальных/возвратных площадок и via выпущена с готовыми допусками
- Проверен поддерживаемый переход microstrip, GCPW или stripline
- Согласованы купон/fixture, плоскости отсчета и пределы измерений
- Контролируются край платы, доступ к пайке и крепление разъема
- Проверены механическая стабильность и снятие нагрузки с разъема

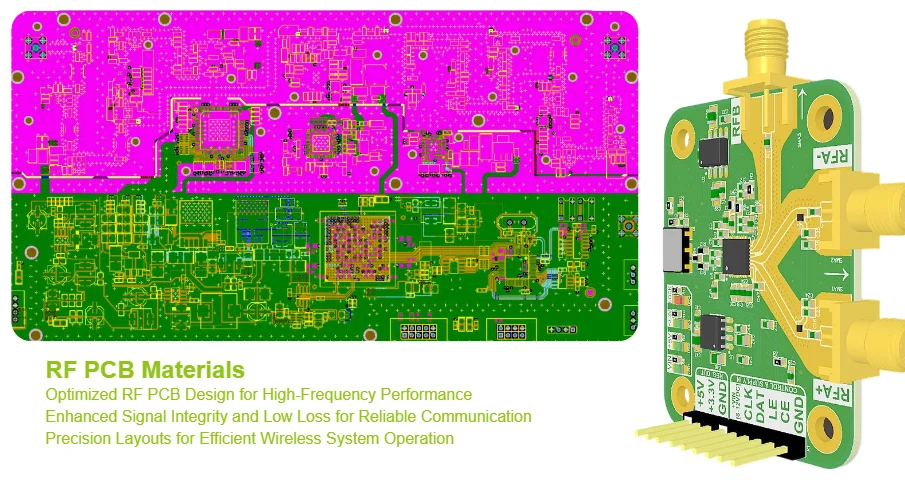

Краткий выбор материала для RF-плат
Диапазоны помогают структурировать сравнение кандидатов, но не предписывают конкретную марку:
900 МГц–2,4 ГГц (ISM):
- Охарактеризованный FR-4 может подойти для короткой трассы; проверьте согласование/антенну и потери
- RO4003C или другой RF-материал — кандидат, если важны стабильность или потери тракта
2,4–6 ГГц (включая некоторые системы Wi-Fi/Bluetooth/Zigbee):
- FR-4 не становится автоматически непригодным выше 5 ГГц; важны длина и конструкция
- Высокий Tg описывает тепловой переход, а не гарантию RF-потерь
- Сравнивайте RO4003C/RO4350B и другие марки по единому бюджету канала
6–20 ГГц (включая приложения C/X/Ku):
- По применимости оцените углеводородно-керамические, низкопотерные FR-4 или PTFE-конструкции
- Учитывайте профиль фольги, переходы via/разъемов, финиш и условия данных
20–40 ГГц (включая отдельные применения Ka/mmWave):
- Оцените RO4000, семейство RO3003, RT/duroid 5880 и другие варианты для реальной геометрии поля
- Используйте данные для нужной полосы и воспроизводимые измерения с купоном/fixture
Выше 40 ГГц (в том числе V/W и автомобильные радары):
- Выбирайте точную марку по потерям, фазе, среде и технологии; PTFE не является универсальным требованием
- RO3003 и другие охарактеризованные структуры — кандидаты, а RT/duroid 5880 не должен быть материалом по умолчанию для каждого радара
- Профиль меди, финиш, размерные отклонения и возможности измерений особенно важны
При оценке RF-материалов HILPCB может сравнить одноматериальные и гибридные конструкции с учетом наличия и одобренных замен. Цену, материал и подтверждающие данные следует сопоставлять для одинакового готового стека и области приемки.
Почему RF-платы производят с HILPCB
Изготовление и оценка материалов:
- Оценка низкопотерного FR-4, углеводородно-керамических, PTFE и заданных заказчиком RF-материалов
- Одноматериальные и гибридные RF/FR-4-структуры с учетом склеивания, баланса меди и расширения
- Геометрия до 50 мкм на подходящих конструкциях; готовые ширину/зазор, медь и совмещение согласуют вместе
- Купоны ±5% при утвержденных стеке и методе приемки
- Backdrill, глухие/скрытые отверстия и последовательные структуры рассматривают по реальным данным сверления и стека
Контроль и инженерные данные:
- Электрический/визуальный контроль изготовления, заданные TDR-купоны и согласованные микрошлифы
- Возможность VNA/S-параметров оценивают по полосе, fixture, калибровке и пределам приемки
- В предложении подтверждают документы материала, утвержденные ревизии и требуемую связь с партией/серийным номером
- В рамках RF-проверки разбирают вопросы стека, материала/финиша, геометрии и доступа для испытаний
Монтаж и интеграция:
- SMT-монтаж поддерживает типовые 0201/шаг 0,4 мм; более тонкие элементы требуют оценки корпуса, трафарета, опоры и инспекции
- THT-монтаж для выбранных разъемов и монтажных элементов
- Контрактная сборка, частичный turnkey или комплектование заказчика — по утвержденным MPN/заменам и полномочиям на изменения
- Программирование, выбранные SPI/AOI/рентген, заданные электрические/ICT/FCT-тесты и записи первого изделия/профиля/испытаний включают в согласованный объем
- Box-build может охватывать утвержденные корпус, экран, кабельную сборку, теплоотвод и крепеж
Для прототипа или повторного серийного выпуска укажите RF-диапазон и требования по потерям/return loss/импедансу, стек/марку/медь/финиш, критические готовые размеры, Gerber либо ODB++/сверловку и план купонов. Приложите BOM/CPL, чертежи разъема/антенны/механики, тепловое крепление, firmware, fixture/нагрузку/пределы теста и требуемые записи. Назначьте ответственных за настройку антенны, RF/OTA и испытания соответствия. Это позволит оценить конкретный пакет изготовления, монтажа и подтверждений и перенести утвержденную ревизию в следующий заказ.
Частые вопросы о проектировании RF-плат
Какова минимальная ширина трассы для 50 Ом?
Универсальной минимальной ширины нет. Она зависит от топологии, расстояния/свойств диэлектрика, формы/толщины меди, маски и соседних земель. Для полевого расчета и проверки допусков предоставьте полное сечение; ширину микрополосковой линии нельзя напрямую использовать как правило для stripline.
Сколько заземляющих via нужно вокруг RF-трасс?
Используйте модель выбранного launch/fence, опорные слои и длину волны в области поля, затем проверьте нужную полосу. Пример на 10 ГГц выше дает 30 мм в свободном пространстве и около 17,3 мм при условной эффективной проницаемости 3. Доля длины волны — начальная эвристика, не гарантия изоляции в дБ и не универсальное число via для разъема.
Как спроектировать межслойный RF-переход?
Моделируйте ствол, площадки/антиплощадки, неиспользуемый stub и близкий обратный путь с фактическим стеком. Сравнивайте сквозные, глухие/скрытые и backdrill-структуры, если это оправдано расчетом. Задайте готовое отверстие, металлизацию/заполнение, предел остаточного stub и основу измерения с купоном. Универсального порога backdrill 10 ГГц или фиксированного числа возвратных via нет.
Можно ли применять FR-4 для Wi-Fi 5 ГГц?
Охарактеризованный FR-4 может подходить для короткого тракта. Сравните условия Dk/Df, фольгу/финиш, длину, launch и среду с низкопотерным вариантом. Выбирайте по измеренному/смоделированному запасу и технологии, а не по общему порогу 5 или 6 ГГц.
Как уменьшить EMI между RF- и цифровой частью?
Согласуйте размещение, непрерывные предусмотренные обратные пути, расстояние каналов, фильтрацию/развязку питания и необходимые экраны. Проверьте реальные пути связи, отверстия, разъем и корпус при характерном переключении цифровых цепей. Разделяйте домены питания/земли, только когда этого требуют устройство и архитектура изоляции.
Какое покрытие лучше для RF-плат?
Выбирайте покрытие с учетом RF-потерь, монтажа/связывания, контакта, хранения и среды. ENIG может подойти, но никель способен увеличить потери на миллиметровых частотах. Химическое серебро, OSP и другие варианты имеют собственные компромиссы по обращению и надежности. Утвердите покрытие вместе с RF-моделью и образцами платы/испытаний.
Что такое RF-проектирование и когда оно нужно плате?
Оно учитывает длину волны, распределенные свойства, паразитные эффекты, требуемую полосу и импеданс, а не универсальный частотный порог. RF-подход нужен, когда трасса превышает малую долю длины волны, требуется заданный импеданс вроде 50 Ом или радиоузлы размещены рядом с цифровой логикой.
Есть ли PDF с рекомендациями по RF PCB?
На этой странице собраны основные темы руководства: контроль импеданса, переходы via, выбор материалов, разделение EMI и площадки разъемов. Для сохранения офлайн используйте печать страницы в PDF средствами браузера.
