Производство высокочастотных PCB | РЧ- и микроволновые платы | HilPCB

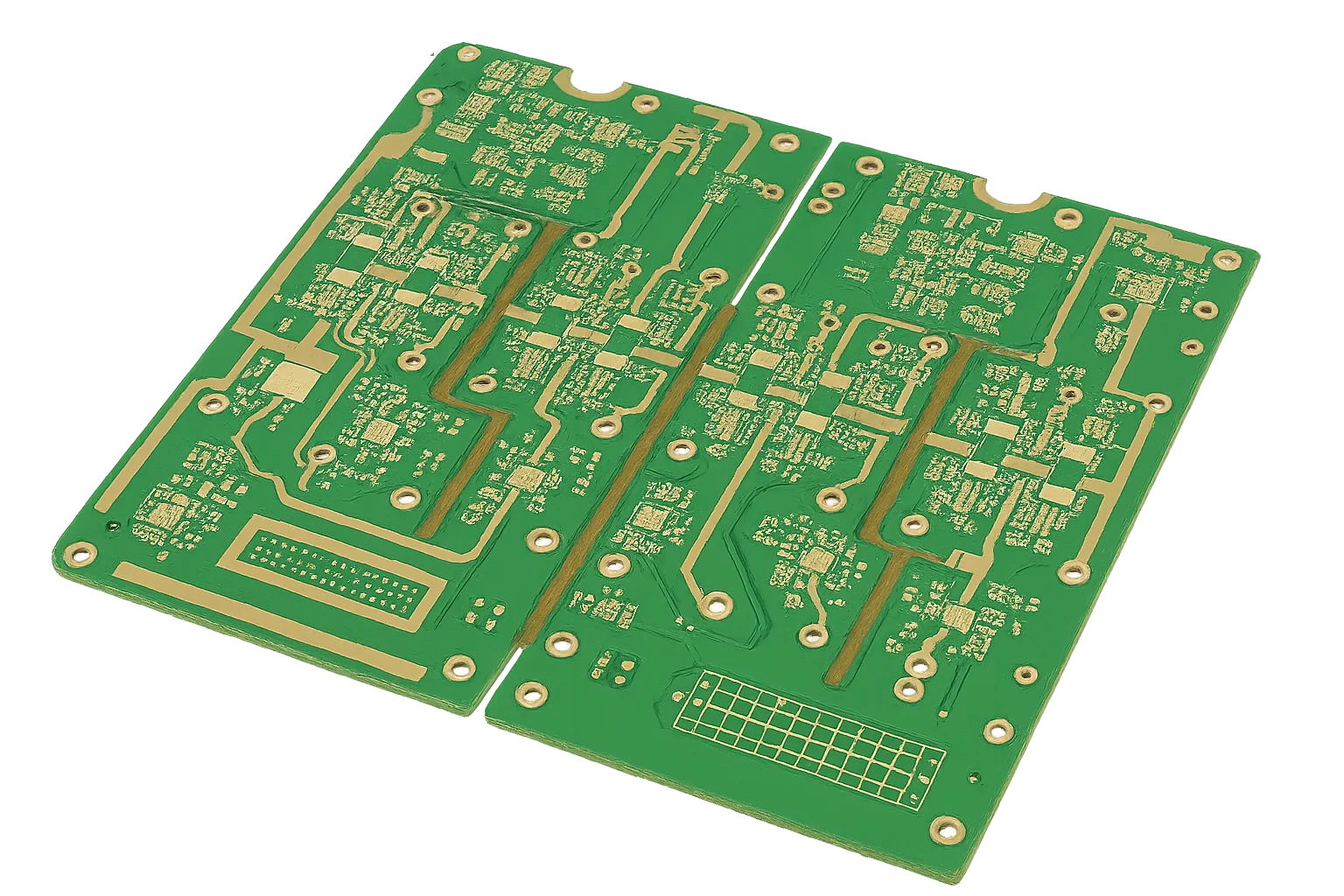

Производство высокочастотных PCB для РЧ-, микроволновых и миллиметровых конструкций: низкопотерные ламинаты, гибридные стеки, контролируемый импеданс и испытания, определяемые по производственным файлам.

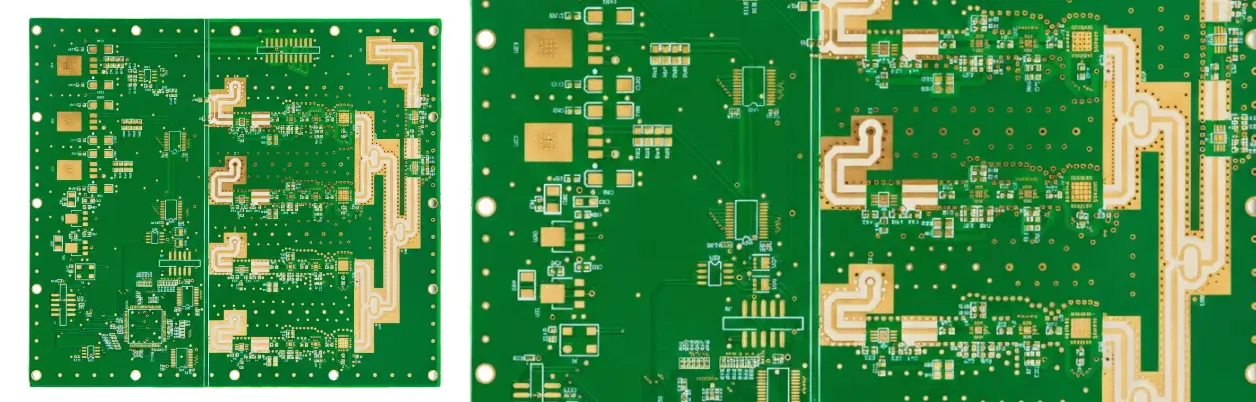

Выбор высокочастотных материалов и компромиссы в производительности
Оптимизация потерь, фазовой стабильности и общей стоимости владенияПри работе на частотах выше ~500 МГц до 1 ГГц (примерно пятьсот мегагерц до одного гигагерца) стандартные материалы FR-4 демонстрируют более высокий тангенс потерь и вариации диэлектрической проницаемости, что ухудшает целостность сигнала. Мы подбираем материалы в зависимости от частоты и бюджета: RO4000 или низкопотерьный FR-4 для систем ниже 6 ГГц (ниже шести гигагерц) и PTFE или керамические наполнители для мм-волновых приложений 24–86 ГГц (двадцать четыре до восьмидесяти шести гигагерц). Типичные низкопотерьные материалы обеспечивают Df 0.001–0.003 (ноль целых ноль ноль один до ноль целых ноль ноль три), сохраняя стабильный импеданс и фазовую согласованность. Для подробного сравнения см. наш гид по высокочастотным материалам для печатных плат и портфолио Rogers PCB.
Гибридные стеки размещают RF-слои на премиальных диэлектриках, а не критичные слои маршрутизируют на FR-4, снижая общую стоимость материалов на 40–60% (сорок до шестидесяти процентов). При проектировании каналов мы сочетаем моделирование импеданса с оптимизацией шероховатости меди — низкопрофильная фольга (Ra ≤1.5 μm — меньше или равно одной целой пяти десятым микрона) снижает потери в проводнике на 15–25% (пятнадцать до двадцати пяти процентов) на частотах выше 10 ГГц (десять гигагерц). Терморегулирование и соответствие коэффициента расширения проверяются по стандартам надежности высокочастотных печатных плат IPC-6018.
Критический риск: Чрезмерные пустоты в смоле, неконтролируемые вариации Dk или плохие циклы прессования могут вызвать фазовый сдвиг и дрейф импеданса за пределы ±5% (плюс/минус пять процентов), что приведет к отражениям или закрытию глаза на высоких скоростях передачи данных. Нестабильная шероховатость меди также увеличивает вносимые потери и ограничивает дальность в высокоскоростных RF-каналах.
Наше решение: Мы проводим валидацию диэлектрической проницаемости (Dk) и тангенса потерь (Df) по IPC-TM-650 и моделируем потери передачи с помощью 3D-решателя полей. Моделирование стека обеспечивает согласование импеданса в пределах ±3% (плюс/минус три процента) с использованием корреляции TDR/VNA. Для мм-волновых и RF-фронтенд модулей гибридные сборки с керамическими печатными платами и HDI печатными платами улучшают механическую стабильность и плотность трассировки. Подробнее в нашем блоге советы по высокочастотному проектированию.
- Диапазон Dk материала 2.2–10.2 (две целых две десятых до десяти целых две десятых) со стабильностью ±2% (плюс/минус два процента)
- Варианты тангенса потерь Df 0.0009–0.004 (ноль целых ноль ноль ноль девять до ноль целых ноль ноль четыре)
- Контролируемый импеданс ±5%, проверенный TDR (рефлектометрия во временной области)
- Гибридные PTFE/керамика с FR-4 для снижения стоимости
- Низкопрофильная медь Ra ≤1.5 μm (меньше или равно одной целой пяти десятым микрона)
- Допуск фазового согласования 5–10 mil (пять до десяти милов) для пар
🚀 Запрос быстрого предложения
📋 Получить полные возможности

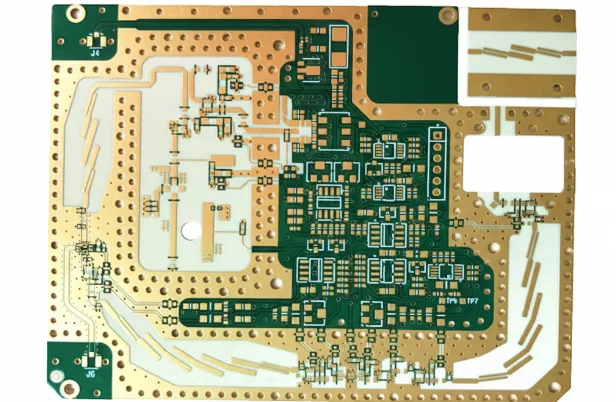

Специализированное производство РЧ и контроль регистрации
Активация поверхности PTFE, многослойное выравнивание и валидация ммВолнПодложки на основе PTFE требуют плазменной активации или травления натрием для повышения поверхностной энергии выше 40 дин/см (сорок дин на сантиметр) для адгезии меди. Многослойная регистрация поддерживает ±25–50 мкм (плюс-минус двадцать пять-пятьдесят микрометров) за счет оптического выравнивания — критично для антенных решеток и формирования луча. Мы интегрируем окна РЧ-процессов — ступенчатая ламинация снижает несоответствие КТР (PTFE ~200–300 ppm/°C против FR-4 ~45–70 ppm/°C), предотвращая отрыв смолы и расслоение.
Обратное сверление укорачивает остатки переходных отверстий до 10 мил (десять мил) для 25–28 Гбит/с; слепые/скрытые переходные отверстия полностью устраняют остатки для 30+ ГГц (тридцать с лишним гигагерц). Постпроизводственная валидация включает 100% электрическое тестирование (сто процентов), TDR тестовых образцов и сканирование S-параметров ВАЦ до 40–67 ГГц (сорок-шестьдесят семь гигагерц). Для рычагов стоимости/сроков см. руководство по расчету сборки.
- Адгезия PTFE ≥40 дин/см (больше или равно сорока дин на сантиметр)
- Точность регистрации ±25–50 мкм (плюс-минус двадцать пять-пятьдесят микрометров)
- Фрезеровка полостей/контролируемой глубины ±25 мкм (плюс-минус двадцать пять микрометров)
- Остатки обратного сверления <10 мил (менее десяти мил)
- Гальванизация кромок для экранирования, обычно −60 дБ (минус шестьдесят децибел) изоляции
- Технические вопросы возвращаются вместе с расчетом
Технические возможности РЧ- и микроволновых PCB
От суб-6 ГГц (суб-шесть гигагерц) до фронтендов миллиметрового диапазона
| Параметр | Стандартное исполнение | Расширенные возможности | Основание подтверждения |
|---|---|---|---|
Число слоев | 1–20 слоев (один до двадцати) | До 48 слоев (до сорока восьми, гибридные) | IPC-2221 |
Базовые материалы | RO4000 / низкопотерь FR-4 | RT/duroid, Taconic, чистый PTFE, керамический наполнитель | IPC-4103 |
Диэлектрическая проницаемость (Dk) | 3.0–6.15 (три точка ноль до шесть точка пятнадцать) | 2.2–10.2 (два точка два до десять точка два), стабильно по частоте | Паспорт материала |
Тангенс угла потерь (Df) | <0.004 @10 ГГц (меньше нуль точка ноль ноль четыре на десяти гигагерцах) | ≤0.0009 @10 ГГц (меньше или равно нуль точка ноль ноль ноль девять на десяти гигагерцах) | Паспорт материала |
Толщина платы | 0.2–3.2 мм (нуль точка два до три точка два) | 0.1–6.0 мм (нуль точка один до шесть точка ноль) | IPC-A-600 |
Толщина меди | 0.5–2 унции (нуль точка пять до двух унций) | До 6 унций (до шести унций) | IPC-4562 |
Мин. ширина дорожки/зазор | 75/75 мкм (3/3 мил; семьдесят пять на семьдесят пять микрометров) | 50/50 мкм (2/2 мил; пятьдесят на пятьдесят микрометров) | IPC-2221 |
Контроль импеданса | ±10% (плюс/минус десять процентов) | ±5% (плюс/минус пять процентов) с TDR | IPC-2141 |
Финишное покрытие | ENIG, Иммерсионное серебро, OSP | ENEPIG, Твердое/Мягкое золото (готово для соединения) | IPC-4552/4553 |
Контроль и испытания | Электрические испытания, TDR | VNA S-параметры, термический удар | IPC-9252 |
Сертификация | ISO 9001, UL | IATF 16949, AS9100, MIL-PRF-31032 | Отраслевые стандарты |
Срок изготовления | 5–10 дней (пять до десяти дней) | 3–5 дней (три до пяти дней) срочно | График производства |
Документация | Данные изготовления и контроля определяются заказом | Данные купонов, отчеты и пакет прослеживаемости предоставляются при включении в расчет | Спецификация заказа |
Готовы начать ваш PCB проект?
Независимо от того, нужен ли вам простой прототип или сложный производственный запуск, наши передовые производственные возможности обеспечивают превосходное качество и надежность. Получите вашу расценку в течение 30 минут.

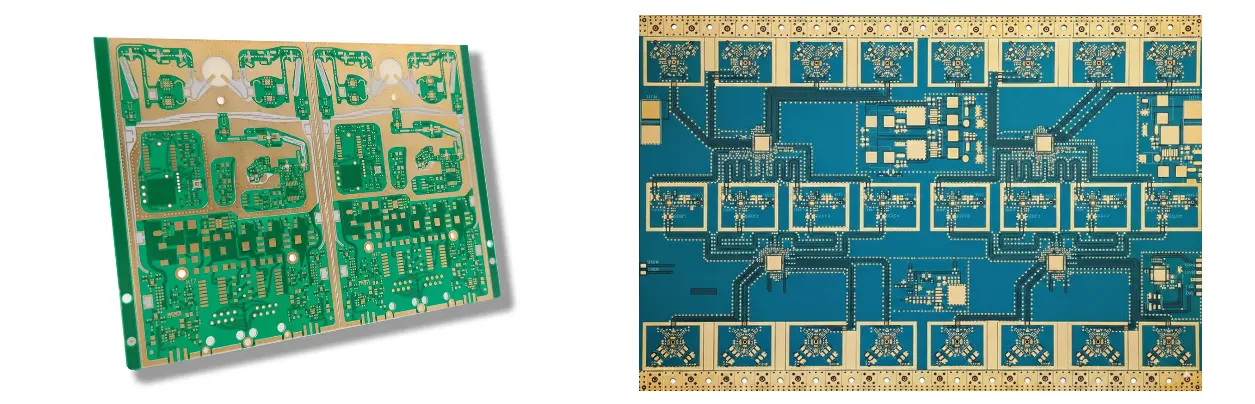

Планирование импеданса и моделирование шероховатости меди
Выбирайте структуры по изоляции и потерям: микрополосковая линия настраивается, но излучает выше ~10 ГГц (десять гигагерц); полосковая линия улучшает изоляцию при небольшом увеличении диэлектрических потерь; CPW-G (копланарный волновод с землей) стабилизирует обратные пути для миллиметровых волн. Наш контроль импеданса включает корреляцию с полевыми решателями и использование меди с низким профилем для снижения потерь из-за шероховатости. Согласование дифференциальной задержки поддерживается на уровне ±5 пс (плюс/минус пять пикосекунд) с минимальным радиусом изгиба ≥3× (больше или равно трем) ширины дорожки.
Переходы через отверстия доминируют в неоднородностях: настройка антипэдов, заземляющие отверстия в пределах 0,5 мм (ноль целых пять десятых миллиметра), а также обратное сверление или глухие отверстия устраняют штыри, которые могут резонировать выше 20–30 ГГц (двадцать-тридцать гигагерц).
Многоэтапный RF-процесс и метрология
Предварительный нагрев PTFE при 150–170 °C (сто пятьдесят-сто семьдесят градусов Цельсия) удаляет влагу, которая может изменить Dk на 2–4% (два-четыре процента). Плазменное или натриевое травление создает микрошероховатость для адгезии. Гибридное ламинирование использует препреги с низкой текучестью (текучесть <3% — менее трех процентов) для предотвращения проникновения смолы в RF-ядра. Встроенная метрология контролирует толщину диэлектрика до ±5% (плюс/минус пять процентов) для стабильности импеданса. См. лучшие практики RF-производства.
Компромиссы финишных покрытий: иммерсионное серебро минимизирует вносимые потери и PIM; ENEPIG обеспечивает долговечность соединения с умеренными потерями на высоких гигагерцах из-за никеля. Выбор зависит от RF-производительности и логистики сборки.
Диапазон возможностей RF-плат: слои, геометрия и испытания
HilPCB может рассматривать РЧ-конструкции более чем с 60 слоями, шириной/зазором 2/2 мил (50 мкм), импедансными купонами ±5%, рабочими диапазонами 1–67 ГГц и вариантами VNA/S-параметров выше 40 ГГц, если материал, геометрия, оснастка и метод приемки соответствуют требованию. Эти пределы проверяются по выпущенной конструкции и не считаются автоматически совместимым типовым заказом.
Для заказа выпущенный стек и файлы изготовления определяют диапазон: прессованную толщину диэлектрика, готовую медь, геометрию, сверление и переходные отверстия, ограничения панели, доступность материала и метод испытаний. В расчете следует указать число слоев, готовую толщину, минимальную геометрию, диапазон отверстий, допуск импеданса, объем купона/TDR или VNA, протоколы инспекции и срок.
- Проверка заказчика: разделять стоимость материала, специальных процессов, испытаний и отчетов.
- Проверка конструктора: предоставить стек, опорные плоскости, таблицу импеданса, карту сверления и полосу приемки РЧ.
- Контроль изменений: требовать письменную проверку замены материала, геометрии или измерительной оснастки.
Механизмы потерь и снижение PIM
На частоте 10 ГГц (десять гигагерц) глубина скин-слоя меди составляет ~0,66 мкм (примерно ноль целых шестьдесят шесть сотых микрометра); шероховатость, сравнимая с глубиной скин-слоя, увеличивает эффективное сопротивление. Фольга с низким профилем может снизить потери в проводнике на 15–25% (пятнадцать-двадцать пять процентов). Наш протокол целостности сигнала выявляет магнитные загрязнения и обеспечивает чистую обработку для подавления PIM <−150 dBc (менее минус ста пятидесяти децибел относительно несущей).
Комплексное RF-тестирование и проверка надежности
TDR на каждой панели локализует изменения импеданса до ±2 мм (плюс/минус два миллиметра). Сканирование VNA до 40–67 ГГц (сорок-шестьдесят семь гигагерц) дает S-параметры с неопределенностью вносимых потерь ±0,1 дБ (плюс/минус ноль целых одна десятая децибела). Термоциклирование от −40 °C до +125 °C (минус сорок-плюс сто двадцать пять) для 500–1000 циклов (пятьсот-одна тысяча) ограничивает ΔR ≤10% (меньше или равно десяти процентам). Влажность 85 °C/85% RH (восемьдесят пять градусов Цельсия/восемьдесят пять процентов относительной влажности) в течение 500 ч (пятьсот часов) подтверждает стабильность. См. приемку IPC Class 3.

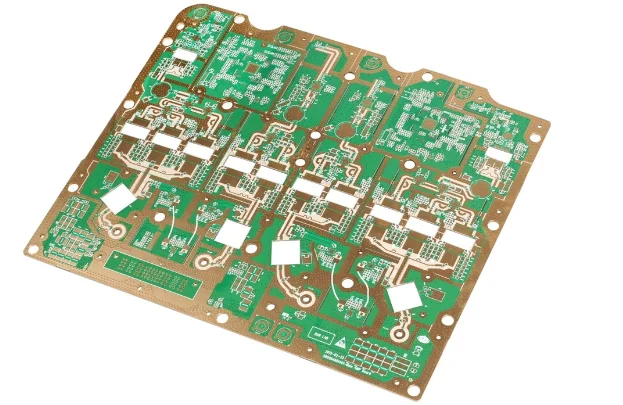

Специализированные RF-решения
Инфраструктура 5G: формирование луча на частотах ниже 6 ГГц и 28/39 ГГц (двадцать восемь/тридцать девять) с дрейфом Dk ≤±0.02 (меньше или равно плюс/минус ноль целых ноль две сотых). Подробнее в материале о технологии 5G PCB.
Автомобильные радары: 24/77 ГГц с прослеживаемостью ISO/IATF.
Спутниковая связь/испытания: материалы, соответствующие требованиям по газовыделению в вакууме, и повторяемость потерь вносимого затухания ±0.05 дБ (плюс/минус ноль целых ноль пять децибел).
Смешанные сигналы: гибридные слои изолируют РЧ-области от высокоскоростных цифровых доменов для контроля перекрестных помех.
Инженерные гарантии и сертификации
Опыт: проверенные в производстве RF/ммВолновые сборки с контролируемым выравниванием и валидированными слоями.
Экспертиза: полевые решатели + 3D EM для переходов/виа; SPC на ламинацию, сверление и гальванику; целевые значения Cpk ≥1.33 (больше или равно один целый тридцать три сотых).
Авторитетность: IPC-6012 Class 3, MIL-PRF-31032, IATF 16949; документация, готовая к аудиту.
Надежность: прослеживаемость MES от кодов партий до результатов TDR/VNA; отчеты доступны для каждой сборки.
- Контроль процессов: толщина диэлектрика, совмещение, шероховатость меди
- Прослеживаемость: сериализация, партии компонентов, цифровой маршрутный лист
- Валидация: TDR тестовых образцов, VNA, микрошлифы, климатические испытания
Часто задаваемые вопросы
Когда следует переходить с FR-4 на материалы для ВЧ?
Обратное сверление или глухие переходные отверстия — как выбрать?
Какое покрытие лучше всего подходит для ВЧ?
Насколько можно сэкономить с гибридными слоями?
Как проверяются импеданс и потери?
Каков срок изготовления RF- или микроволновой платы?
