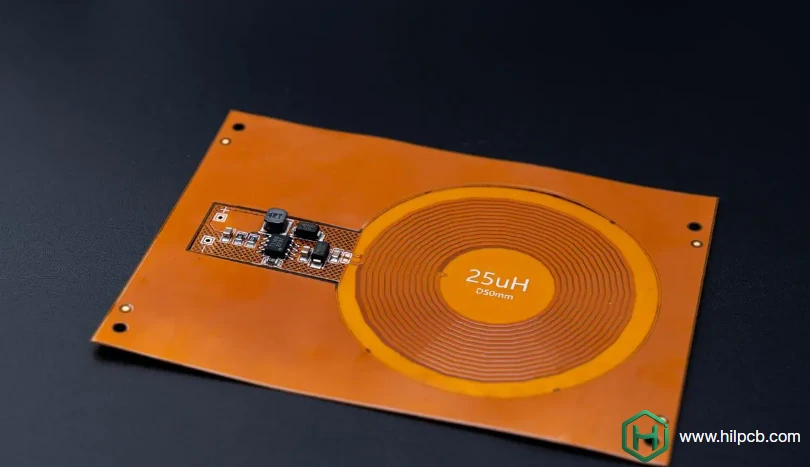

柔性电路板：设计最佳实践与工程指南

设计可靠的柔性电路板需要理解刚性PCB设计中所没有的机械、电气和热学考虑因素。常见的错误——不正确的弯曲半径、不良的走线布线或不足的应力释放——会导致过早失效，浪费时间和金钱。遵循经过验证的设计实践可确保首次成功。

HILPCB的工程团队为柔性PCB项目提供设计支持，审查布局，推荐优化方案，并在制造前验证设计。我们的经验可防止代价高昂的错误并加快上市时间。

机械设计基础

理解柔性电路板中的机械应力可以防止最常见的失效模式。正确的设计能适应弯曲力，同时保持电气可靠性。

弯曲半径优化 计算最小弯曲半径始于测量总叠层厚度，包括基材、铜、粘合剂和覆盖层。动态弯曲应用——电路在操作期间反复弯曲——需要最小半径为总厚度的10倍。静态弯曲设计，在组装期间弯曲一次，可以减小到6倍厚度。超过这些最小值可显著延长弯曲寿命。

弯曲轴的位置严重影响可靠性。将弯曲处定位在远离过孔的位置，因为过孔会产生应力集中点。当在弯曲区域无法避免过孔时，泪滴状过孔焊盘比标准圆形焊盘能更均匀地分布应力。考虑在高应力区域设置无过孔区。

加强板设计策略 需要安装元件、连接器或ZIF接口的区域需要加固。聚酰亚胺或FR4加强板层压到柔性电路上，提供刚性平台。正确的加强板设计包括：

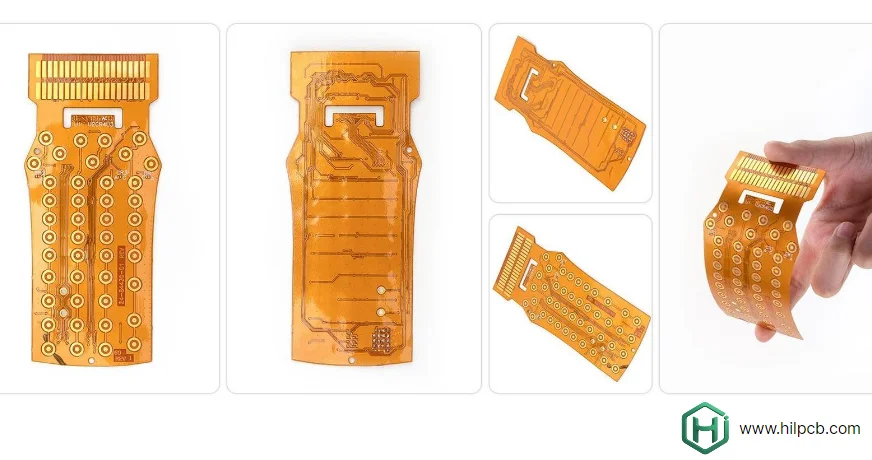

Flexible Circuit

柔性电路的电气设计与刚性PCB布局有显著不同。走线几何形状、层排列和过孔位置直接影响机械可靠性。

走线布线最佳实践 尽可能使走线垂直于弯曲轴。平行于弯曲的走线承受最大应力，导致铜疲劳和开裂。在弯曲部分，使用I型梁图案（带圆角的直线段）而不是恒定曲线，以均匀分布应力。

避免在柔性区域缩窄走线。较窄的走线会集中应力并更快失效。保持宽度一致，或在需要改变宽度时逐渐变细。充分间隔走线——更近的间距由于增加了铜密度而降低了柔韧性。

在柔性区域使用网格状接地层代替实心铜，可在提供屏蔽的同时保持柔韧性。50-70%的铜覆盖率平衡了电气性能和机械柔韧性。实心层仅适用于刚性部分。

多层叠层设计 多层柔性板需要仔细的层排列。将铜层对称地定位在基材中心线周围，以在弯曲期间平衡应力。不对称结构会导致优先弯曲方向和过早失效。

对于四层柔性板：信号-地-电源-信号的排列提供了良好的阻抗控制和EMI屏蔽。六层结构通过使用薄铜重量（½ oz 或 ¼ oz）增加了布线密度，同时保持了柔韧性。聚酰亚胺材料选择影响高速信号的介电常数和损耗角正切。

将元件放置在柔性电路板上需要考虑标准刚性PCB组装之外的因素。机械应力、热管理和可访问性影响元件可靠性。

元件放置策略 切勿将元件直接放置在弯曲区域。弯曲应力会传递到焊点，导致开裂和电气故障。在所有元件下方使用加强板，提供稳定的安装平台。加强板厚度应等于或超过元件高度，防止在处理力下过度弯曲。

在柔性电路上，SMT元件的方向很重要。尽可能使元件的长轴垂直于弯曲方向。这可在弯曲期间最小化焊点上的应力。使用更小的封装尺寸（0402, 0201），它们比更大的元件更能耐受弯曲。

热管理考虑 柔性PCB材料的导热性比厚铜刚性板差。功率元件需要热过孔将热量通过叠层传递到外表面。考虑在高功率元件下方使用导热垫或金属加强板作为散热器。

工作温度影响材料选择。标准聚酰亚胺可连续工作至+150°C，适用于大多数应用。更高的温度需要高性能聚酰亚胺等级或陶瓷填充基板。

连接器和接口设计 连接器焊盘需要精确的尺寸精度。ZIF（零插入力）连接器要求金手指尺寸和间距的严格公差。制造能力通常保持±0.1mm的公差；请相应指定。

金手指镀金厚度影响插入周期。对于标准应用，指定在1-3μm镍上镀0.05-0.10μm金。对于高周期应用（>1000次插入），将金厚度增加到0.10-0.15μm。硬金镀层比软金提供更好的耐磨性。

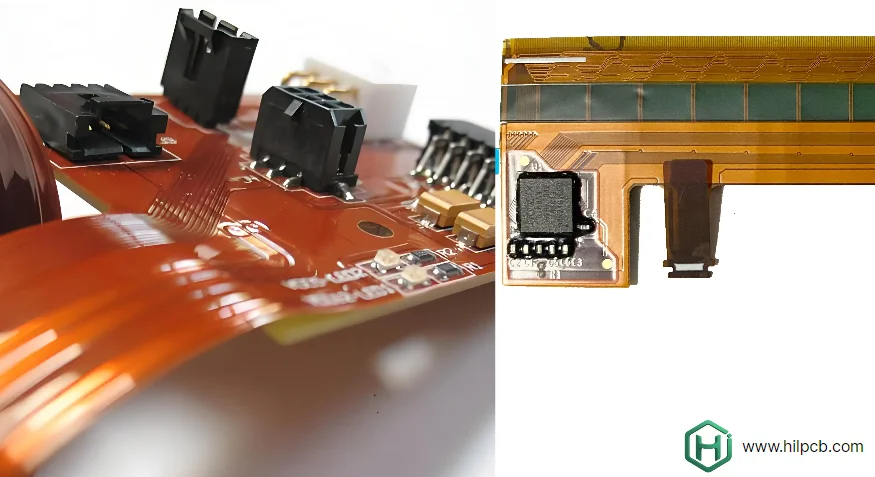

Flexible Circuit Assembly

HILPCB为柔性电路板提供完整的设计和制造支持，帮助工程师将复杂的概念转化为可靠的、可投入生产的解决方案。我们的Gerber查看器工具支持实时文件验证，确保每个柔性PCB设计在生产开始前符合机械、电气和制造标准。详细的工程审查评估弯曲半径、过孔定位和材料平衡，以保证长期耐用性和可制造性。

凭借在消费电子、医疗、汽车和航空航天行业的经验，HILPCB将柔性电路板专业知识和先进的FPC设计知识相结合，提供高性能互连解决方案。每个项目都受益于精确的材料选择、受控阻抗叠层和快速原型制作，从而加速验证同时最小化成本。我们集成的工作流程弥合了设计与生产之间的差距，确保每个阶段的一致质量。

与HILPCB合作意味着与一个致力于工程卓越的可信赖的柔性电路板制造商合作。我们作为您设计团队的延伸——简化开发、降低风险并加速上市时间。让我们的专家优化您的下一个柔性PCB设计，并自信地将创新变为现实。

Q1: 我应该设计的最小弯曲半径是多少？ 动态弯曲应用需要最小半径为总厚度的10倍。静态弯曲（在组装期间弯曲一次）可以使用6倍厚度。测量总厚度，包括基材、铜、粘合剂和覆盖层。更大的半径提高了可靠性——在空间允许时使用15-20倍厚度。

Q2: 我可以在柔性电路板的弯曲区域放置元件吗？ 不可以，切勿将元件直接放置在弯曲区域。弯曲应力会导致焊点开裂和元件故障。在所有元件下方使用加强板，提供刚性安装平台。将柔性互连部分与刚性元件安装区域分开。

Q3: 如何为连接器接口设计金手指？ 根据连接器制造商的要求指定金手指尺寸。典型规格：在1-3μm镍上镀0.05-0.10μm金，尺寸公差±0.05mm，最小手指长度1.5mm。斜边（30-45°）便于连接器插入。对于高插入周期，推荐硬金镀层。

Q4: 在柔性区域我应该使用实心还是网格状铜填充？ 在弯曲区域使用网格状铜填充（50-70%覆盖率），在提供接地层的同时保持柔韧性。实心铜层仅适用于带有加强板的刚性部分。45°角的交叉网格图案可均匀分布应力。

Q5: 在柔性电路板中我应该使用多大的走线宽度？ 指定比同等刚性PCB设计更宽的走线。建议在柔性区域最小宽度为150μm（6 mil）以确保可靠性。更宽的走线（200-300μm）可显著提高弯曲寿命。避免在弯曲区域改变走线宽度——在弯曲区域保持一致的宽度。
