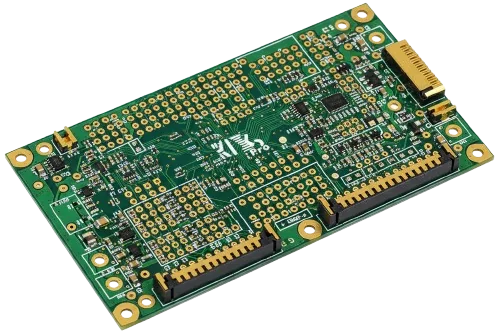

高Tg PCB制造 | 170–200°C（170至200摄氏度）热可靠性 | 汽车与电力电子
严苛环境专用高Tg PCB供应商：Tg 170–200°C（170至200摄氏度），低Z轴CTE，无铅回流焊耐受性（260°C×3次循环），并通过−40至+125°C（零下40至正125摄氏度）热循环验证。具备IATF 16949和ISO 13485认证及完整可追溯性。

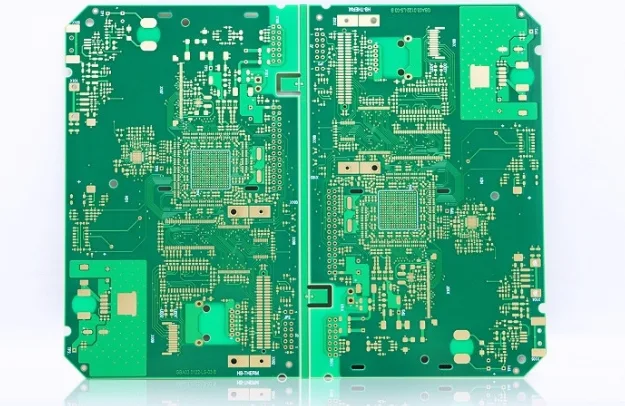

玻璃化转变温度与热机械稳定性
持续高温运行的材料科学解决方案当工作条件超过标准FR-4 PCB限制时（通常指持续工作温度高于约130°C或多次无铅回流焊循环），需选用高Tg PCB。玻璃化转变温度（Tg）定义了树脂从玻璃态转变为橡胶态的临界点；将Tg从约130–140°C提升至170–180°C可扩展安全热窗口，从而降低Z轴膨胀和分层风险。
在Tg以下，Z轴热膨胀系数（CTE）通常为50–70 ppm/°C，但在Tg以上可能升至约220–300 ppm/°C，这会导致通孔应力增加及回流焊或现场循环中的潜在开裂风险。我们的热性能验证方案包括 −40↔+125°C（零下40至正125摄氏度）循环测试和截面验证，以早期识别潜在故障。对于高温环境下的混合RF或高速需求，建议考虑采用低损耗树脂体系的高频PCB叠层设计。
关键风险：超过Tg的过度Z轴膨胀或树脂降解可能导致通孔疲劳、焊盘翘起或CAF（导电阳极丝）形成——特别是在多次回流焊或热冲击过程中。各层CTE不匹配的材料在高湿度或功率循环下可能引发层间应力和分层。
我们的解决方案：我们采用IPC-6012 Class 3标准和热可靠性测试来验证高Tg树脂体系。通过TMA（热机械分析）和DSC验证，我们确保批次间Tg稳定性控制在±5°C（正负5摄氏度）范围内。通过受控压合工艺、树脂流动模拟和Df/Tg权衡选择，我们为严苛的汽车、航空航天和电力电子应用提供优化性能。对于极端可靠性和热管理需求，可参考陶瓷PCB或高导热PCB方案。
- 标准Tg 170–180°C（170至180摄氏度），可选≥200°C（大于或等于200摄氏度）
- Tg以下保持低Z轴CTE：50–70 ppm/°C
- 无铅兼容：260°C×3次回流循环
- 分层时间指标：T260 >10分钟，T288 >5分钟
- 通过树脂化学和玻璃处理抑制CAF
- 翘曲控制 ≤0.5–0.75%（小于或等于0.5至0.75%）
🚀 快速报价请求
🔧 获取完整制造能力

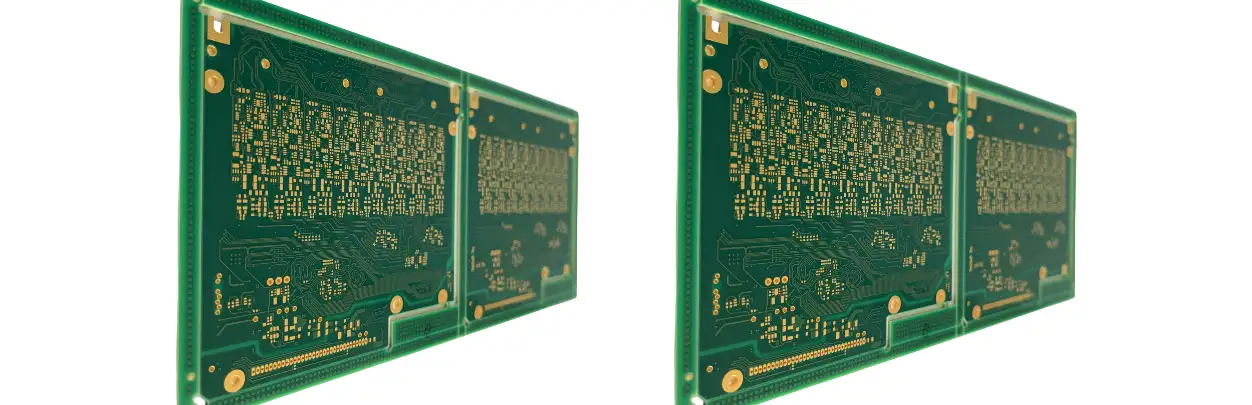

层压控制与树脂流动管理
多层热稳定性的工艺优化高Tg预浸料比标准FR-4树脂流动性更低，因此我们定制压力–温度曲线以实现无空隙粘合和完全固化。典型最高层压温度达185–195°C（185至195摄氏度），压力范围为250–450 psi（每平方英寸250至450磅）。在120–150°C（120至150摄氏度）下预烘烤2–6小时可稳定介电性能并降低CAF风险。查看我们的多层板加工说明了解截面检查要点。
对于高直流电流或散热设计，建议将高Tg材料与厚铜PCB层搭配使用以管理热梯度，同时需在组装阶段考虑增加热质量。
- 为每种树脂系统定制的层压升温曲线
- 预烘烤与MSL等级存储以控制湿度
- 对位精度 ±75 µm（正负75微米）
- 依据IPC-A-600标准进行截面验证
- 热冲击验证 −40至+125°C（零下40至正125摄氏度）
高Tg PCB技术规格
专为热性能与可靠性设计
| 参数 | 标准能力 | 高级能力 | 标准 |
|---|---|---|---|
层数 | 2–28层（2至28层） | ≥40层（大于或等于40层） | IPC-2221 |
基材 | 高Tg FR-4（如S1000-2M、IT-180A；Tg ≥170°C——大于或等于170摄氏度） | 聚酰亚胺、Megtron 6、RO4350B | IPC-4101 |
玻璃化转变温度（Tg） | 170–180°C（170至180摄氏度） | ≥200°C（大于或等于200摄氏度；最高约280°C） | IPC-TM-650 2.4.25 |
分解温度（Td） | ≥340°C（大于或等于340摄氏度） | >360°C（大于360摄氏度） | IPC-TM-650 2.4.24.6 |
板厚 | 0.6–3.2毫米（0.6至3.2毫米） | 0.4–6.0毫米（0.4至6.0毫米） | IPC-A-600 |
铜厚 | 1–3盎司（1至3盎司） | 0.5–6盎司（0.5至6盎司；厚铜） | IPC-4562 |
最小线宽/线距 | 100/100微米（4/4密耳） | 75/75微米（3/3密耳） | IPC-2221 |
最小孔径（机械钻孔） | 0.20毫米（8密耳） | 0.15毫米（6密耳） | IPC-2222 |
最大面板尺寸 | 571.5×609.6毫米 | 571.5×1200毫米 | 制造能力 |
表面处理 | 无铅HASL、ENIG、OSP | 沉银、ENEPIG、硬金 | IPC-4552/4556 |
质量检测 | AOI、电测、阻抗检查 | 热冲击、TMA/DSC、TDR、X射线 | IPC-9252 |
认证 | ISO 9001、UL、RoHS/REACH | IATF 16949、AS9100、ISO 13485 | 行业标准 |
交货周期 | 5–10天（5至10天） | 3–5天（3至5天）加急 | 生产计划 |
准备开始您的PCB项目了吗？
无论您需要简单的原型还是复杂的生产运行，我们先进的制造能力确保卓越的质量和可靠性。30分钟内获取您的报价。

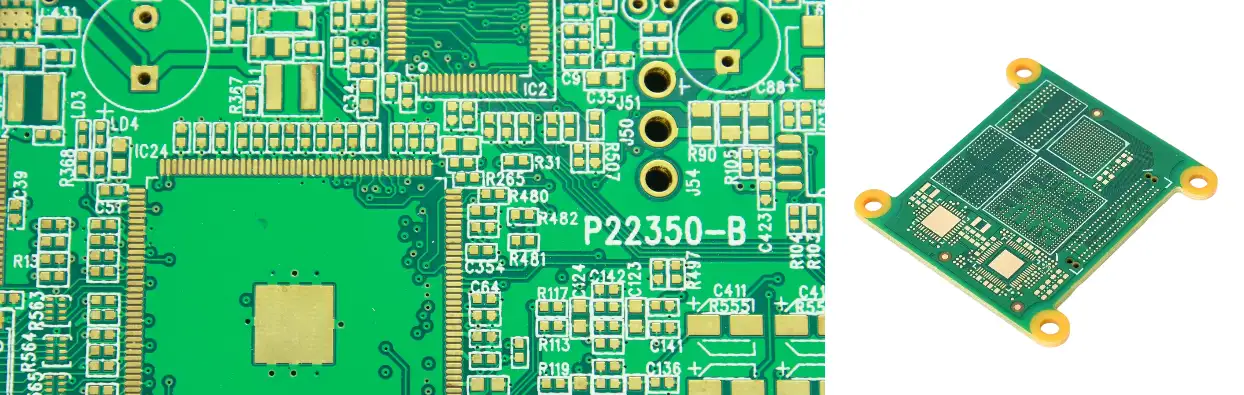

过孔可靠性与Z轴膨胀控制
超过Tg温度后，铜柱与介质材料间的差异膨胀会急剧增加——通常从50–70 ppm/°C（50至70 ppm/°C）升至约220–300 ppm/°C（220至300 ppm/°C）。我们通过适度控制纵横比（可行处≤8:1）、树脂填充过孔（耐>500次热循环）及受控铜包覆来降低孔裂风险。对于持续超过约170–180°C（170至180摄氏度）的工作环境，请参考聚酰亚胺PCB指南；若导热性为关键因素，可考虑陶瓷PCB替代方案。
互连应力测试（IST）可在投入使用前检测临界互连，耐久目标为200–500次循环（200至500次）。显微切片验证孔壁镀层≥20–25 µm（大于或等于20至25微米）。湿度控制（<30% RH——低于100分之30相对湿度）可降低CAF敏感性并稳定电气性能。
材料选择矩阵与应用权衡
主流高Tg FR-4材料如S1000-2M和IT-180A可提供Tg 170–180°C（170至180摄氏度）、Td ≥340°C（大于或等于340摄氏度）及吸湿率约0.10–0.15%（约0.10至0.15百分比），通常成本比标准FR-4高15–30%（15至30百分比）。高频PCB选项如Megtron 6兼具热稳定性与Df ≈0.002（10 GHz下约0.002）。
当连续工作温度超过150–170°C（150至170摄氏度）或热循环次数超出常规高Tg能力时，需升级至极高Tg（≥200°C——大于或等于200摄氏度）或聚酰亚胺材料。若功率密度为主导因素，建议搭配厚铜PCB层以增强PDN稳健性。汽车级文档及PPAP可追溯性要求，请参阅汽车PCB说明。
可靠性协议与失效模式预防
验证项目包括：−40↔+125°C（零下40至正125摄氏度）热冲击（转换时间≤10秒）、可控温变速率的热循环、288°C（288摄氏度）锡炉漂浮10秒，以及分层指标T260/T288/T300（特定温度下分层时间）。验收标准通常要求500–1000次循环（500至1000次）后电阻变化<10%（小于10%）。环形焊盘与固化验证详见IPC Class 3制造指南。
统计过程控制监测镀层分布（±20%——正负20%）、对位精度（±75 µm——正负75微米）及孔壁粗糙度（Ra <3 µm——小于3微米）以确保批次一致性。
应用驱动的高Tg实现方案
汽车电子：引擎舱ECU和BMS需承受125–150°C（125至150摄氏度）环境温度波动及长期使用寿命要求；高Tg材料可控制Z轴膨胀和过孔疲劳。
工业电源：驱动器和转换器受益于更高Tg以承受重复热冲击和局部热点。
航空航天/国防：−55至+125°C（零下55至正125摄氏度）温度曲线要求保持尺寸稳定性以实现可控阻抗。关于长距离高速背板，请参阅我们的背板PCB能力。
工程保障与认证
经验：为汽车和电力电子提供批量高Tg解决方案，通过热冲击测试验证。
专业技术：定制层压/压制曲线、湿度控制及过孔填充技术，支持>500次（大于500次）循环。
权威认证：IPC-6012 Class 3、IATF 16949、AS9100；可随时审计的工艺流程卡和批次报告。
可靠性：从供应商批次到序列化单元的MES追溯系统及测试数据；提供PPAP/医疗审核完整文档。
- 控制项：层压斜率、树脂流动窗口、对位精度、铜分布
- 追溯性：序列号、批次编码、数字化工艺流程卡
- 验证项目：热冲击/循环、T260/T288/T300、IST、显微切片
常见问题
Tg和Td有什么区别？
何时应选择高Tg FR-4而非聚酰亚胺？
高Tg是否改善散热性能？
Z轴CTE如何影响过孔可靠性？
高Tg板材推荐使用哪些表面处理？
