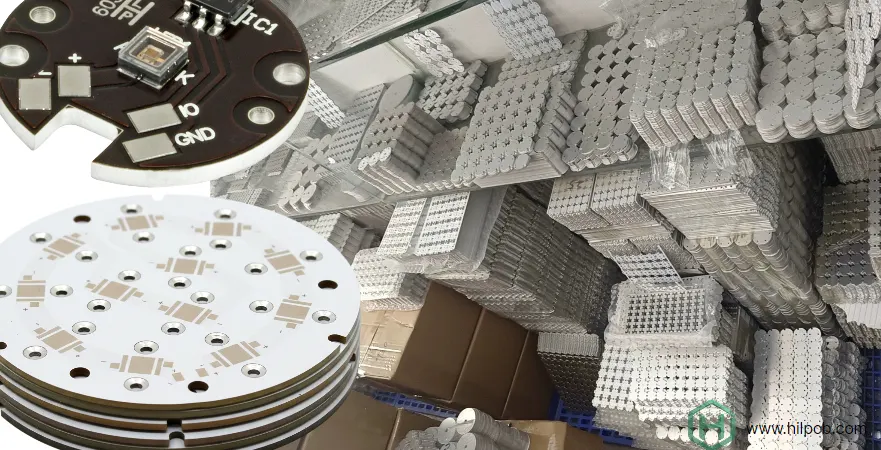

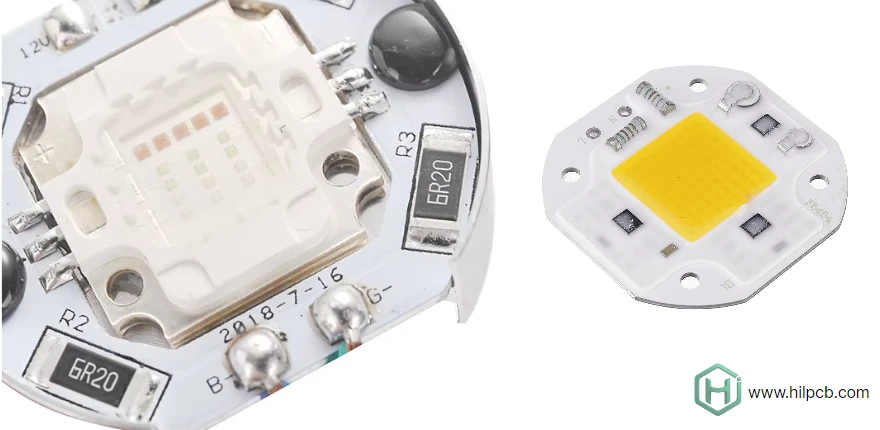

Aluminium-PCBs (Aluminium-Leiterplatten) sind aufgrund ihrer außergewöhnlichen Wärmeleitfähigkeit, Haltbarkeit und Kosteneffizienz sehr gefragt. Sie werden häufig in Anwendungen eingesetzt, bei denen eine effiziente Wärmeableitung entscheidend ist, wie z. B. LED-Beleuchtung, Leistungselektronik und Automobilkomponenten. Die folgenden Abschnitte erläutern die Fertigungsschritte, die Materialauswahl, die Herausforderungen bei der Verarbeitung und die Qualitätsprüfungen, die bei einem Lieferanten angefragt werden sollten.
Aluminium-PCB-Fertigungsprozess: Wichtige Schritte und technische Anforderungen
Die Aluminium-PCB-Fertigung umfasst eine Reihe präziser Fertigungsschritte, die spezialisierte Ausrüstung und hohe technische Genauigkeit erfordern.
Design und Layout Der Prozess beginnt mit dem Schaltungsdesign. Das Layout muss Wärmepfade, Bauteilplatzierung und elektrische Leitweglenkung berücksichtigen, um Leistung und Wärmeableitung zu optimieren.
Materialauswahl Die richtige Aluminiumlegierung und die dielektrische Schicht werden basierend auf thermischen und mechanischen Anforderungen ausgewählt. Die Materialauswahl beeinflusst Leistung und Zuverlässigkeit direkt.
Ätzen und Bohren Die Kupferschicht wird geätzt, um elektrische Leiterbahnen zu bilden, und Löcher werden dort gebohrt, wo der jeweilige Metallkern-Aufbau sie zulässt; galvanische Durchkontaktierungen durch Aluminium erfordern eine konstruktiv ausgelegte elektrische Isolierung. Präzision in diesem Schritt gewährleistet elektrische Genauigkeit.
Lötstopplack- und Beschriftungsaufbringung Ein Lötstopplack wird aufgebracht, um die Kupferschaltung zu schützen und Oxidation zu verhindern. Der Siebdruck liefert visuelle Bauteilkennzeichnungen und Ausrichtungshilfen.
Testen und Inspektion Inspektion und Prüfung umfassen typischerweise optische Kontrollen der unbestückten Leiterplatte sowie Durchgangs- und Isolationstests; die kontrollierte Impedanz wird dort gemessen, wo das Design sie vorsieht, um Fertigungsfehler zu erkennen.
Optionale PCBA-Bestückung (getrennt von der Bare-Board-Fertigung) Bauteile werden durch SMT-Bestückung oder Durchsteckmontage angebracht, gefolgt von Reflow- oder Wellenlötung. Der letzte Schritt umfasst Reinigung und Schutzbeschichtung.
Materialauswahl und -behandlung in der Aluminium-PCB-Fertigung
Die Materialwahl beeinflusst das thermische und elektrische Verhalten einer Aluminium-PCB erheblich. Wichtige Materialüberlegungen sind:
- Aluminiumsubstrat Häufig verwendete Legierungen wie 5052 und 6061 werden aufgrund ihrer Festigkeit, Korrosionsbeständigkeit und Wärmeleitungseigenschaften eingesetzt.
- Kupferfolienschicht Die Kupferstärke reicht typischerweise von 1oz bis 3oz, abhängig von der Stromtragfähigkeitsanforderung. Dickeres Kupfer verbessert die Wärmeausbreitung und Leistungsfähigkeit.
- Dielektrische Schicht Diese isolierende Schicht bestimmt den Wärmewiderstand zwischen Kupfer und der Aluminiumbasis. Häufig werden Materialien wie Epoxidharz oder keramikgefüllte Polymere verwendet.
- Thermische Grenzflächenmaterialien TIMs verbessern die Wärmeübertragung zwischen der PCB und dem externen Kühlkörper und reduzieren die Wärmeentwicklung während des Betriebs.

Wie man die Leistung von Aluminium-PCBs durch die Fertigung verbessert
Die Verbesserung der Leistung während des Fertigungsprozesses kann die PCB-Lebensdauer und Effizienz erheblich verlängern.
- Optimierung der Kupferstärke Die Verwendung dickerer Kupferschichten verringert den Widerstand und verbessert die Stromtragfähigkeit, ideal für Stromversorgungen und Automobilelektronik.
- Fortschrittliches Wärmemanagement Die Kombination von Metallkern-PCBs mit geeigneten Designlayouts verbessert die Wärmeableitung und Zuverlässigkeit.
- Präzisionsbohren und -ätzen Der Einsatz von Laserbohren und Hochauflösungsätzen reduziert Defekte und gewährleistet sauberere Leiterbahnpfade.
- Hochwertige Löttechniken Die Einführung von Reflow-Lötung mit kontrollierter Atmosphäre oder Selektivlötung verbessert die Lötstellenintegrität und verhindert Oxidation.
Häufige Herausforderungen und Lösungen in der Aluminium-PCB-Fertigung
| Herausforderung | Beschreibung | Lösung |
|---|---|---|
| Thermische Expansionsdifferenz | Unterschiedliche Ausdehnungsraten zwischen Aluminium und Kupfer können zu Spannungen und Rissen führen. | Verwendung flexibler dielektrischer Materialien und kontrollierte Reflow-Temperaturen. |
| Lötprobleme | Hohe Wärmeleitfähigkeit von Aluminium kann das Löten beeinträchtigen. | Einsatz von Vorwärmung und Temperaturprofilierung während des Reflow-Lötens. |
| Bauteilplatzierungsgenauigkeit | Fehlausrichtung beeinträchtigt Funktionalität und Ausbeute. | Nutzung automatisierter Pick-and-Place-Systeme für Präzision. |
| Delaminierung | Schlechte Haftung zwischen den Schichten kann auftreten. | Verwendung hochwertiger Klebstoffe und Oberflächenvorbereitungsprozesse. |
Qualitätskontrolle und Standards in der Aluminium-PCB-Fertigung
Strenge Qualitätssicherung ist unerlässlich, um Zuverlässigkeit und Leistung aufrechtzuerhalten.
- Einhaltung der IPC-Standards Die Befolgung der IPC-A-600 und IPC-6012 Standards gewährleistet Konsistenz in der elektrischen und mechanischen Leistung.
- Automatische Optische Inspektion (AOI) Die Bare-Board-AOI prüft die Kupferstrukturen vor der Bestückung; die AOI nach der Bestückung kontrolliert Bauteilvorhandensein, Ausrichtung und sichtbare Lötstellenfehler.
- Funktionale und thermische Tests Diese Tests validieren die elektrische Leistung und simulieren operationelle thermische Belastung, um die Haltbarkeit sicherzustellen.
- Thermische Zyklustests PCBs werden wiederholten Heiz- und Kühlzyklen unterzogen, um die mechanische Integrität zu bewerten.
- ISO-Zertifizierung ISO 9001-zertifizierte Hersteller demonstrieren konsistentes Qualitätsmanagement und Produktionszuverlässigkeit.
Schlussfolgerung
Die Aluminium-PCB-Fertigung ist ein entscheidender Prozess, um hochleistungsfähige, zuverlässige PCBs für Anwendungen zu gewährleisten, die optimale Wärmemanagement erfordern. Bei HILPCB bieten unsere Fertigungsdienste für Aluminium-PCBs und MCPCBs projektspezifische Wärmeleitfähigkeit, ein- und zweiseitige Metallkern-Aufbauten sowie Rapid Prototyping. Wir sind auf die Herstellung und Bestückung aller Arten von PCBs spezialisiert, einschließlich Aluminium, FR4, Flex und mehr.
Warum HILPCB wählen?
- Umfassende Expertise: Von Aluminium-PCBs bis hin zu Hochgeschwindigkeits- und Rigid-Flex-PCBs bieten wir ein vollständiges Portfolio an PCB-Lösungen.
- Präzisionsengineering: Wir verwenden fortschrittliche Techniken und hochwertige Materialien, um sicherzustellen, dass jede PCB den Industriestandards entspricht.
- End-to-End-Lösungen: Von der Fertigung bis zur Bestückung übernehmen wir alles und liefern zuverlässige und langlebige PCBs für anspruchsvolle Anwendungen wie LED-Beleuchtung, Automobilelektronik und Stromversorgungen.
Lassen Sie uns Ihr Projekt unterstützen
Egal wie komplex, HILPCB ist Ihr vertrauenswürdiger Partner für hochwertige, kundenspezifische PCB-Lösungen. Bereit, Ihr Projekt Wirklichkeit werden zu lassen? Kontaktieren Sie uns noch heute, um Ihre Anforderungen zu besprechen und zu beginnen.
Häufig gestellte Fragen zu Aluminium-Leiterplatten (FAQ)
Was bedeutet „PCB in alluminio“ auf der Website eines italienischen Anbieters?
„PCB in alluminio“ ist Italienisch für Aluminium-Leiterplatte oder Platine mit Aluminium-Metallkern. Italienische und andere europäische Einkäufer schreiben auch „circuito stampato con base in alluminio“. Der Begriff bezeichnet denselben oben beschriebenen Aufbau: eine Kupferschaltungsebene, ein wärmeleitendes Dielektrikum und eine Aluminium-Basisplatte, typischerweise 1,0–1,6 mm stark aus Legierungen wie 5052 oder 6061.
Warum ist die dielektrische Schicht der entscheidende Kennwert bei Aluminium-Leiterplatten?
Das Aluminiumsubstrat leitet Wärme gut; der thermische Engpass ist das Dielektrikum zwischen Kupfer und Metall. Herkömmliches FR-4 und wärmeleitfähige Dielektrika für Metallkern unterscheiden sich thermisch. Vergleichen Sie Wärmeleitfähigkeit und Messverfahren der ausgewählten Güte, statt für eine ganze Materialfamilie einen Einzelwert anzunehmen. Keramikgefüllte Metallkern-Dielektrika können je nach Güte 2–8 W/m·K erreichen. Ein dünneres Dielektrikum senkt den Wärmewiderstand weiter, verringert aber die Isolationsspannung. Geben Sie in der Anfrage deshalb sowohl das thermische Ziel als auch die erforderliche Prüfspannung an und nicht nur „Aluminium-Leiterplatte“.
Können Aluminium-Leiterplatten doppelseitig oder als Multilayer gefertigt werden?
Typische einseitige isolierte Metallsubstrate tragen die Bauteile auf der Kupferschaltungsseite, während die Aluminiumbasis einen Wärmepfad bildet und elektrisch isoliert bleibt. Zweilagige Metallkern-Designs existieren mit durch die Basis gebohrten galvanischen Durchkontaktierungen mit isolierten Bohrungswänden, sind jedoch spürbar teurer. Wenn ein Projekt sowohl hohe Wärmeableitung als auch Multilayer-Verdrahtung benötigt, ist ein gängiger Kompromiss ein FR-4-Multilayer, der auf einen Aluminium-Versteifer laminiert wird, oder ein Metallkern-Leistungsteil in Kombination mit einer separaten Steuerungsplatine.
