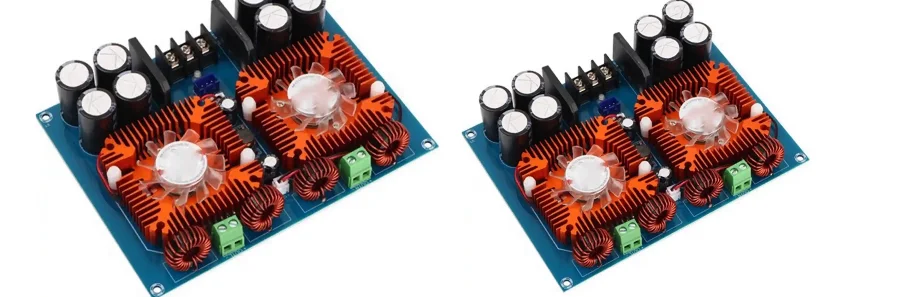

Audio-System-PCB-Design und High-Fidelity-Elektronikfertigung

Audio-PCBs benötigen kontrollierte analoge Rückstrompfade, schnittstellenspezifische digitale Verdrahtung und einen verifizierten Wärmepfad des Verstärkers. Fragen Sie die Platinenabnahme und Audio-Messungen an der bestückten Baugruppe mit separaten Prüfbedingungen an.

Die Auswahl eines Lieferanten für Audio-System-PCBs erfordert mehr als die bloße Bestätigung der Fertigungskapazität. Entwickler und Einkaufsteams sollten beurteilen, ob ein Hersteller die drei Faktoren beherrscht, die das Risiko von Audioprodukten bestimmen: Signalintegrität, thermische Zuverlässigkeit und Produktionsnachweise. Vor der Vergabe eines Auftrags sollten die PCB-Lagenstruktur, das Massekonzept, die Materialauswahl, die Bestückungskontrollen und Verifizierungsdaten wie Impedanzberichte, elektrische Prüfprotokolle und thermische Validierung geprüft werden.

Eine High-Fidelity-Audio-PCB muss empfindliche Analogsignale niedrigen Pegels bewahren und gleichzeitig leistungsstarke Verstärkerstufen, digitale Schnittstellen, drahtlose Kommunikation und Wärmelasten beherrschen. Der Lieferant sollte den freigegebenen Lagenaufbau, die Geometrie und die Bestückungsvorgaben einhalten; das Produktteam verifiziert Rauschen, Verzerrung und Temperatur an der bestückten Baugruppe. Eine rauscharme DAC-Platine und eine hochstromfähige Class-D-Stufe erfordern unterschiedliche Nachweise.

Was sollten Entwickler vor der Auswahl eines Audio-System-PCB-Herstellers bewerten?

Audioelektronik kombiniert empfindliche Analogschaltungen mit Hochgeschwindigkeits-Digital- und Leistungsteilen. Die PCB-Architektur beeinflusst direkt das Rauschniveau, die Verzerrung, das EMV-Verhalten und die langfristige Zuverlässigkeit.

Eine typische Audio-PCB kann Folgendes enthalten:

  • Class-AB- oder Class-D-Verstärker-ICs
  • DAC-/ADC-Chips für Digital-Analog- und Analog-Digital-Wandlung
  • Operationsverstärker für Vorverstärkung und Klangregelung
  • LDO- oder Schaltnetzteil-Schaltungen zur Spannungsaufbereitung
  • Bluetooth-, Wi-Fi- und DSP-Module für drahtlose und intelligente Audiofunktionen

Die zentrale Entwicklungsentscheidung ist, ob die PCB-Struktur ausreichend Trennung zwischen diesen Funktionen bietet. Viele Mixed-Signal-Audiodesigns verwenden mehrlagige Aufbauten; die Lagenzahl sollte sich jedoch nach Verdrahtungsdichte, Rückstromführung und EMV-Anforderungen richten, um Analogverdrahtung, digitale Logik und Stromverteilung zu trennen. Ein sauber gesteuerter Lagenaufbau reduziert Übersprechen und EMI bei stabiler Audioleistung.

Verwenden Sie einen Multilayer-PCB-Aufbau, wenn Signalisolation, kontrollierte Rückstrompfade oder Stromverteilung zusätzliche Verdrahtungslagen erfordern. Bei vielen Audioprodukten reicht der Aufbau je nach Schaltungsdichte und Leistungsanforderungen von einfachen zweilagigen Platinen bis zu komplexeren Multilayer-Layouts.

FR4-PCB-Materialien bleiben wegen ihrer mechanischen Stabilität und Verfügbarkeit für Audioprodukte üblich. Hoch-Tg-FR-4 kann die thermische Reserve für qualifizierte Lötzyklen und Einsatzbedingungen verbessern; Tg allein begründet jedoch keine langfristige Produktzuverlässigkeit.

Welche PCB-Parameter bergen das höchste Risiko für die Audioleistung?

Die folgende Tabelle fasst die technischen Parameter zusammen, die bei der Lieferantenauswahl geprüft werden sollten.

Parameter Zu spezifizierende Designvorgabe Risiko für die Audioleistung Anzufordernder Nachweis
Lagenzahl Zweilagige oder Multilayer-Kandidaten anhand von Verdrahtung, Referenzen und Dichte vergleichen Schlechte Rückstrompfade oder Platzierung können Netzteil-/Digitalstörungen in Analogeingänge einkoppeln Freigegebener Lagenaufbau und Layout-/DFM-Review
Wärmepfad Gehäuse-Wärmepad, Kupfer/Vias, TIM, Kühlkörper und Umgebungstemperatur im Gerät Ein hochleitfähiges Material kann einen schlechten Kontakt oder eine schlechte Gehäuseanbindung nicht ausgleichen Temperaturmessungen bei definiertem Signal, Last und Versorgung
Endstufe Kanalzahl, Lastimpedanz, Versorgung und Dauer-/Spitzenlast Gemeinsame Strompfade und schmale Steckverbinder können Spannungseinbruch, Erwärmung und EMI verursachen Prüfung der Strompfade und Lasttest am bestückten Verstärker
Digital-Audio Gewählte Abtastraten, Wortlängen, Busmodus und Taktquelle Timing, Referenzrauschen oder Firmware-Konflikte können Daten oder Audio verfälschen Schnittstellenwellenform/Timing und End-to-End-Formatvalidierung
Temperatur Produktumgebung, Bauteil-Sperrschicht und Bestückungsgrenzen Eine Bauteil-Qualifizierungsklasse ist keine vollständige Platinenbewertung Bauteil-/Laminatdaten und produktspezifische Umweltprüfungen
Oberfläche und Kontakte Lötflächen gegenüber wiederholt gesteckten Steckerkontakten Eine für das Löten geeignete Oberfläche kann für Kontaktabrieb ungeeignet sein Spezifikation von Oberfläche/Steckverbinder und Bestückungskompatibilität
Kupfer Geforderte Enddicke, Leiterbahnbreite und lokale Einschnürungen Zu hoher Widerstand erhöht Erwärmung und Spannungsverlust Fertigungszeichnung, Bestätigung der fertigen Kupferdicke und Lastmessungen
Dielektrische Eigenschaften Genaue Materialgüte, wenn der tatsächliche Digital-/HF-Kanal sie erfordert Ein generischer FR-4-Dk kann weder einen USB-/HF-Kanal noch ein Audio-Rauschniveau sicherstellen Materialdaten bei den relevanten Bedingungen und Impedanznachweise bei Vorgabe

Wie sollten Entwickler einen Audio-PCB-Lieferanten anwendungsbezogen auswählen?

Die folgende Matrix unterscheidet Designaspekte von Lieferantenleistungen. Audio-SNR und THD+N werden bei definierten Schaltungs- oder Bauteilbedingungen gemessen und lassen sich nicht aus einem nackten PCB-Aufbau ableiten.

Anwendung Systembedenken (keine universellen PCB-Abnahmegrenzen) PCB-Designschwerpunkt Anzufordernder Nachweis
Bluetooth-Lautsprecher Akustische/elektrische Verzerrung, HF-Koexistenz und Akkulaufzeit Masseführung, HF-Isolation und rauscharme Stromverteilung Lagenaufbau, Bestückungsinspektion und vereinbarte Endgeräteprüfungen
Smart Speaker Mikrofonempfindlichkeit, Funkleistung und Störeinkopplung aus digitalen Anteilen Analog-/Digitalaufteilung und Rückstrompfade PCB-Inspektion plus vertraglich vereinbarte System-EMV- und Audioprüfungen
Hi-Fi-DAC Wandler-Rauschen, Verzerrung und Taktqualität bei spezifizierten Lasten Referenzreinheit, Masserückführung und empfindliche Analogverdrahtung Layout-Review und System-SNR-/THD+N-Messungen unter angegebenen Bedingungen
Professionelles/Studio-Audio Schnittstellenintegrität, Dynamikbereich und Rauschen bei definierten Betriebspegeln Schirmung, Taktführung und symmetrische Rückstrompfade Kundenspezifische elektrische/Audio-Validierung und Bestückungsaufzeichnungen
Class-D-Verstärker Schalt-EMI der Endstufe, Versorgungstransienten und Temperaturanstieg Layout der Ausgangsschleife, Strompfade und Wärmeverteilung Thermische Analyse, Strompfad-Review und Messungen am fertigen Verstärker
Kfz-Audio Fahrzeug-EMV, Vibration, Temperatur und produktspezifische Qualitätsanforderungen Robuste Verbindungen, Netzfilterung, mechanische Abstützung Freigegebene Fahrzeugprogramm-Qualifizierung und PCBA-Inspektionsplan

Nutzen Sie die Matrix, um eine projektspezifische Anfrage (RFQ) zu definieren: Ein PCB-Fertiger sollte vereinbarte Platinen-Abnahmenachweise liefern, während Audio-SNR, THD+N und akustische Leistung einen geeigneten Prüfplan für das bestückte Produkt und definierte Messbedingungen erfordern.

Wie sollten analoge und digitale Audiosektionen auf einer PCB getrennt werden?

Die Layout-Strategie entscheidet, ob eine PCB eine saubere Audiowiedergabe bewahrt oder unerwünschtes Rauschen einbringt.

Verwenden Sie das Referenzdesign des gewählten Codec/DAC/Verstärkers als Ausgangspunkt:

  • Platzieren Sie Vorverstärker-, Wandler- und Schaltnetzteil-/Ausgangssektionen so, dass Störströme nicht durch Referenzen niedriger Eingangspegel fließen.
  • Folgen Sie den Analog-/Power-/Digital-Masseanschlüssen des IC-Herstellers. Ein Sternpunkt kann einer bestimmten Leistungstopologie helfen, aber teilen Sie nicht jede Masselage und zwingen Sie keinen digitalen Rückstrom um einen Schlitz herum.
  • Halten Sie die Entkopplungsschleifen von Versorgung und Rückführung kurz und prüfen Sie Rauschen, Stabilität und Sperrdämpfung des Reglers bei den schaltungsrelevanten Frequenzen.
  • Halten Sie Operationsverstärker-Rückkopplung und Wandler-Referenzpfade kompakt; schirmen oder schützen Sie hochohmige Knoten nur dort, wo die tatsächliche Schaltung es erfordert.
  • Verdrahten Sie symmetrische Analogeingänge gegebenenfalls als Paar und wahren Sie das geforderte Gleichtakt- und Schutzverhalten.
  • Wenden Sie für jede digitale Schnittstelle deren eigene Topologie-, Timing- und Abschlussregeln an.

I2S ist normalerweise ein unsymmetrischer Takt-/Datenbus, kein Differenzialpaar. Prüfen Sie Bit-/Rahmentakt, Setup-/Hold-Zeiten der Daten, Flankensteilheit und Rückstrompfade anhand der gewählten Bausteine. USB verwendet differenzielle Verdrahtung; S/PDIF kann eine koaxiale elektrische oder optische Schnittstelle mit anderen Anforderungen nutzen. Abtastrate und Bittiefe sind Baustein-/Firmware-Fähigkeiten, keine PCB-Fertigungskennwerte. Behandeln Sie nicht alle „Digital-Audio“-Leiterbahnen als ein einheitliches Impedanzziel.

Hochverstärkende Verstärkersektionen sollten keine unkontrollierten Stromrückführungen mit Analogeingängen niedrigen Pegels teilen. Masseflächenplanung, Netzfilterung und Bauteilplatzierung sollten vor der Fertigung geprüft werden.

Welche Fertigungsprozesse sind für High-Fidelity-Audio-PCBs entscheidend?

Die Produktion von Audio-PCBs erfordert gleichbleibende Fertigungs- und Bestückungskontrollen, da kleine Fertigungsschwankungen die Leistung beeinflussen können.

Ein produktionsreifer Audio-PCB-Prozess umfasst üblicherweise:

  • Den freigegebenen zwei- oder mehrlagigen Aufbau mit seinen genehmigten Materialien und der fertigen Geometrie
  • Enge Leiterbahn- und Abstandskontrolle gemäß den Designanforderungen
  • Eine für Lötbarkeit und Lagerung gewählte Oberfläche; wiederholt gesteckte Steckerkontakte benötigen eine eigene Beschichtungs- und Verschleißspezifikation
  • SMT-Bestückung für Operationsverstärker, DSPs und Mikrocontroller
  • Durchsteckmontage sowie Wellen-, Selektiv-, Roboter- oder Handlötung für die tatsächliche Steckverbinder-/Kondensatorbestückung, mit Zugänglichkeits- und Wärmebetrachtung

Turnkey-Bestückung kann BOM-Beschaffung, Firmware-Programmierung und vereinbarte Funktionstests umfassen, wenn Programmierdaten, Prüfvorrichtung, Stimulus und Grenzwerte geliefert werden. Für komplette Audioprodukte können Turnkey-Bestückung und Box-Build-Montage PCB-Baugruppen in Lautsprecher, Wandpaneele und Hauptgeräte integrieren.

Welche PCB-Bestückungsoption eignet sich am besten für Audio-Produktionsmengen?

Fertigungsansatz Beste Eignung Technischer Aspekt
Nur PCB-Fertigung Teams mit eigener Bestückungskapazität Erfordert separate SMT-Beschaffung, Prüfung und Logistiksteuerung
PCB plus SMT-Bestückung Audiomodule, Verstärkerplatinen, DAC-Platinen Erfordert validierte Stückliste, Bestückungszeichnungen und Prüfanforderungen
Turnkey-Bestückung Produkte mit Beschaffungs- und Produktionskoordination Der Lieferant muss BOM-Verfügbarkeit sowie Firmware-/Systemtests steuern
Box-Build-Montage Fertige Lautsprecher, Wandpaneele und komplette Audiogeräte Erfordert Gehäuse, Verkabelung und finale Funktionsintegration

Die richtige Option hängt davon ab, ob das Hauptrisiko in der PCB-Fertigung, der Bauteilbeschaffung, der Bestückungskonstanz oder der finalen Produktintegration liegt.

Wie beeinflussen thermisches Design und Stromversorgung die Zuverlässigkeit von Verstärker-PCBs?

Leistungsverstärkerplatinen erzeugen konzentrierte Wärmelasten, besonders bei Dauerausgangs-Tests. Berechnen Sie die Verlustleistung bei den tatsächlichen Signal-, Last- und Versorgungsbedingungen; die Lautsprecher-Ausgangsleistung ist nicht die im Verstärker verheizte Wärme.

Bei explizit angenommenen 20 W Gesamtausgangsleistung und 90% Endstufenwirkungsgrad beträgt die Eingangsleistung 20/0.90 ≈ 22.2 W und der Endstufenverlust etwa 2.2 W. Dies ist ein Budgetbeispiel, kein gemessenes Produktresultat. Berücksichtigen Sie Regler-, DSP- und weitere Verluste außerhalb der gewählten Messgrenze; vermeiden Sie doppelte Zählung von Leerlauf- oder Filterverlusten, wenn diese bereits im Wirkungsgrad enthalten sind. Der Wirkungsgrad variiert mit Ausgangspegel und Betriebsmodus — prüfen Sie daher die relevanten Bauteilkurven, statt bei Leerlauf und Vollaussteuerung denselben Wert zu verwenden.

Class-D-Verstärkerdesigns erfordern häufig:

  • Kupferflächen zur Wärmeverteilung
  • Die Thermal-Pad-/Via-Konstruktion des Herstellers für platinengekühlte Gehäuse; Lötmittelkapillarwirkung sowie Füllung/Abdeckung berücksichtigen, wo erforderlich
  • Ausreichende Kupferdicke für Strompfade
  • Bauteilplatzierung, die Wärmequellen von empfindlichen Analogschaltungen trennt

High-Thermal-PCB-Lösungen werden eingesetzt, wenn Standardmaterialien kein ausreichendes Wärmemanagement bieten. Die thermische Analyse sollte den Temperaturanstieg unter Betriebslast verifizieren, statt sich nur auf theoretische Berechnungen zu verlassen.

Verwenden Sie für Kfz- und Industrieprodukte den tatsächlichen Einbauort, die Umgebung, das Einsatzprofil und die Kundenanforderungen für Umweltprüfungen. Ein für −40°C bis +125°C qualifizierter IC überträgt diesen Bereich nicht auf die bestückte PCB, die Steckverbinder oder das Gehäuse.

Welche Audio-PCB-Anwendungen erfordern unterschiedliche Designentscheidungen?

Die Anforderungen an Audio-PCBs variieren je nach Produkttyp erheblich.

Übliche Beispiele sind:

  • 2.1-Kanal-Desktop-Verstärker mit BT-/USB-/Line-In-Umschaltung
  • Smart Speaker mit Wi-Fi-Streaming und Sprachschnittstellen
  • Professionelle Rackeinbau-DAC-Module mit I2S + SPDIF
  • Mehrzonen-Wandverstärker für die Heim-Audio-Verteilung
  • Mehrkanal-Kfz-Class-D-Hauptgeräte, deren Ausgangsleistung bei angegebener Versorgung, Last und Verzerrungsgrenze definiert ist
  • Karaoke-Systeme mit Doppelmikrofon- und Reverb-Misch-ICs

Ein Consumer-Bluetooth-Lautsprecher priorisiert Größe, Energieeffizienz und Funkintegration. Ein professionelles DAC-Modul priorisiert Rauschverhalten, Taktstabilität und Schnittstellenintegrität. Ein Kfz-Verstärker priorisiert thermische Belastbarkeit und Umgebungszuverlässigkeit. Persönliche Audioprodukte wie Kopfhörer-PCBs und True-Wireless-Earbuds bringen engere Raum-, Akku- und Antennenanforderungen mit sich.

Welche Dateien und Spezifikationen gehören in eine Audio-PCB-Anfrage (RFQ)?

Ein vollständiges RFQ-Paket reduziert Fertigungsunklarheiten und ermöglicht dem Lieferant aussagekräftiges technisches Feedback.

Reichen Sie ein:

  • Gerber-Fertigungsdaten
  • PCB-Bohrdateien
  • Via-Zeichnung
  • PCB-Lagenaufbau-Anforderungen
  • Lagenzahl-Anforderungen
  • Materialspezifikationen
  • Anforderungen an die Kupferdicke
  • Anforderungen an die Platinendicke
  • Bestückungszeichnungen
  • Bestückungsdaten (Pick-and-Place)
  • Stückliste (BOM)
  • Anforderungen an die Bauteilbeschaffung
  • Schaltplandaten, wenn ein Design-Review erforderlich ist
  • Prüfanforderungen
  • Anforderungen an die Firmware-Programmierung, falls zutreffend

Vereinbaren Sie die angeforderten Lieferergebnisse vor der Bestellung; listen Sie den Musterplan, die Abnahmegrenzen, den Prüfverantwortlichen und etwaige Vorrichtungskosten auf. Nützliche Nachweise können umfassen:

  • PCB-Aufbau-Bestätigung
  • Materialdatenblätter
  • Bestätigung der Fertigungsfähigkeit
  • Schliffbildanalyse, soweit sie das spezifizierte Fertigungsrisiko adressiert
  • Bericht über kontrollierte Impedanz bei Bedarf
  • Thermische Verstärkerergebnisse bei spezifiziertem Signal, Duty Cycle, Versorgung, Last und Gehäusebedingung, soweit vertraglich vereinbart
  • Elektrische Prüfprotokolle
  • Funktionstestablauf
  • Audio-Verifizierungsdaten wie THD+N-Messung, Frequenzgang, SNR-Prüfung und Übersprechanalyse, soweit anwendbar

Wie verifiziert die Audio-System-PCB-Prüfung die Produktionsqualität?

Audioelektronik erfordert eine Verifizierung, die über die Sichtprüfung hinausgeht. Definieren Sie für Audioprüfungen Frequenz, Amplitude, Versorgung, Verstärkung, Kanalzustand, Last, Messbandbreite/Bewertung und Firmware. THD+N- und SNR-Werte unter unterschiedlichen Bedingungen sind nicht vergleichbar. Verwenden Sie bei BTL-Ausgängen (Bridge-Tied Load) einen geeigneten differenziellen Messaufbau beziehungsweise Lastanschluss; gehen Sie nicht davon aus, dass ein Lautsprecheranschluss Signalmasse ist.

Die Prüfung kann umfassen:

  • In-Circuit-Test (ICT)
  • Funktionsverifizierung
  • Validierung der Impedanzkontrolle
  • Frequenzgangmessung
  • THD+N-Messung
  • Signal-Rausch-Verhältnis-Prüfung
  • Übersprechanalyse
  • Temperaturwechsel
  • Feuchtebeständigkeitsprüfung
  • Vibrationsprüfung
  • EMI-/RFI-Konformitätsprüfung

Bei Funk- und Digital-Audio-Produkten sollte die Verifizierung auch Kommunikationsschnittstellen abdecken, darunter Bluetooth, Wi-Fi, USB Audio, SPDIF und I2S.

Warum entscheiden sich Audiohersteller für HILPCB bei kundenspezifischen Audio-System-PCB-Projekten?

HILPCB unterstützt Fertigung, SMT-Bestückung, gemischte THT-Bestückung und Turnkey-Beschaffungs-/Fertigungskoordination für Audioplatinen. Der SMT-Service umfasst SPI/AOI sowie Röntgenprüfung ausgewählter verdeckter Lötstellen, dazu kundendefinierte Programmier- und elektrische Prüfabläufe. Definieren Sie die Gehäuserisiken und zu liefernden Aufzeichnungen mit dem Angebot.

Geben Sie für ein DAC-, Verstärker-, Bluetooth-Lautsprecher- oder Gegensprech-Projekt exakte Codec-/Verstärker-/Funk-Bestellnummern, Kanal-/Lastanforderungen, rauscharme Eingangsreferenzen, thermische Übergänge und Ausgangssteckverbinder-Daten im Fertigungs-/BOM-/Bestückungspaket an. Fügen Sie bei geforderten geprüften Baugruppen das freigegebene Audioprüfverfahren sowie Zugang zu Vorrichtung/Firmware hinzu. Bitten Sie, dass das Angebot offene DFM-Punkte, Bauteilersatz, Bestückungs-/Box-Build-Umfang und Audioprüfkosten ausweist, damit der Einkauf dieselbe gelieferte Platine beziehungsweise dasselbe Produkt vergleicht.

Häufig gestellte Fragen zu Audio-System-PCBs

Welche digitalen Audioformate kann eine Audio-System-PCB unterstützen?

Analoge Schnittstellen können symmetrische oder unsymmetrische XLR-/TRS-Ausführungen und üblicherweise unsymmetrische Cinch (RCA) umfassen; folgen Sie der tatsächlichen Schaltung und Steckverbinderbelegung. Digitale Schnittstellen können I2S, SPDIF, USB Audio, Bluetooth und Wi-Fi-Streaming umfassen. Wenn das Produkt Raten wie 44.1, 48, 96 oder 192 kHz, 32-Bit-Worte oder DSD benötigt, prüfen Sie, ob Wandler, Taktung, Host-Schnittstelle und Firmware den geforderten Modus unterstützen. Das sind Systemkonfigurationen, keine Werkstoffkennwerte der Platine.

Welche Prüfungen sollten für eine High-Fidelity-Audio-PCB angefordert werden?

Fordern Sie elektrische Prüfungen, Funktionsverifizierung, Impedanzvalidierung und Audio-Performance-Tests an. Bei Audioprodukten liefern THD+N-Messung, Frequenzgang, SNR-Prüfung und Übersprechanalyse direkte Belege für die Signalqualität.

Unterscheiden sich Kfz-Audio-PCBs von Consumer-Audio-PCBs?

Ihre Anforderungen folgen dem Einbauort im Fahrzeug, der Kundenspezifikation, EMV, Bordnetzstörungen, Vibration, Temperatur und dem Umfang des Qualitätssystems. Eine Kfz-IC-Temperaturklasse oder eine ENIG-/OSP-Oberfläche qualifiziert nicht die komplette Audioplatine. Definieren Sie die Platinen- und Systemtests für das jeweilige Fahrzeugprogramm.

Welche Fertigungsdokumentation sollte Serien-Audio-PCBs begleiten?

Geben Sie die freigegebenen Fertigungs-, BOM-, Bestückungs-, Montage- und Prüfstände als Produktionsvorgaben frei. Vereinbaren Sie, welche Material-/Chargenreferenzen, elektrischen und Sichtprüfprotokolle, Firmware-/Kalibrierkennungen und Audioprüfergebnisse jede Charge oder Einheit begleiten. Ein vollständiges Eingangspaket und ein Liefernachweispaket dienen unterschiedlichen Zwecken.

Welche PCB-Technologie eignet sich für Verstärker- und DAC-Produkte?

Die richtige Wahl hängt von Leistung, Platinendichte, thermischen Anforderungen und Signalempfindlichkeit ab. Zwei- oder mehrlagige Ausführungen können passend sein; wählen Sie Rückstrompfade, thermische Maßnahmen und Bestückungsprozesse nach der tatsächlichen Verstärker-, DAC- oder Funkschaltung.

Häufig gestellte Fragen

Was sollte ein Verstärker-PCB-Angebot ausweisen?

Es sollte den freigegebenen Aufbau und das Kupfer, die Verantwortung für die Bauteilbeschaffung, die SMT-/THT-Reihenfolge, die thermische Anbindung, die Inspektion, die Programmierung sowie die vereinbarten Last-/Audioprüfungen ausweisen. Geben Sie Versorgung, Ausgangslast, Kanalzahl, Signalbedingungen und Bestanden-/Nicht-Bestanden-Grenzen an, damit eine gefertigte Platine nicht mit einer validierten Verstärkerbaugruppe verwechselt wird.
