Eine präzise Datenaufbereitung ist entscheidend, um ein Leiterplattendesign in ein fertigbares Produkt zu überführen. Dieser Leitfaden zeigt, wie CAM-Dateien die Konstruktionssoftware mit der physischen Fertigung verbinden und wie CAM-Ingenieure die Daten aufbereiten. Ein Verständnis dieses Ablaufs hilft, Produktionsfehler zu vermeiden, die Fertigung effizienter zu gestalten und die freigegebenen Design- und Qualitätsanforderungen einzuhalten.
Was sind CAM-Dateien und warum sind sie für die Leiterplattenfertigung wichtig?
CAM (Computer-Aided Manufacturing) beginnt mit dem freigegebenen Design- und Fertigungspaket, beispielsweise Gerber-Dateien mit Bohr- und Zeichnungsdaten oder einem vereinbarten ODB++-/IPC-2581-Export. Der Lieferant prüft die Daten und erstellt auftragsbezogene Ausgabe- und Maschinendaten für Belichtung, Bohren, Fräsen, Nutzen und Test. Diese internen Maschinendaten sind nicht zwingend identisch mit dem CAD-Export. Ein vollständiger, konsistenter Datensatz verringert Auslegungsfehler, validiert aber nicht von sich aus die elektrische Funktion der Schaltung.
Aufgaben der CAM-Ingenieure
CAM-Ingenieure prüfen und bereiten die Dateien für die Fertigung vor. Dazu gehören DFM-Kontrollen, Nutzenplanung und das Klären von Datenwidersprüchen, etwa zu knappen Abständen oder widersprüchlichen Bohr- und Konturdaten. DRC und Netzprüfung im nativen CAD bleiben separate Freigabeschritte des Designers. CAM-Ingenieure vermitteln zwischen Design und Produktion und helfen, eine genaue und effiziente Fertigung sicherzustellen.
Das eigene CAM-Engineeringteam von HILPCB prüft jede Lagen- und Fertigungsdatei und führt DFM-/DFA-Prüfungen für den jeweils beauftragten Fertigungs- und Bestückungsumfang durch – vom Prototyp bis zur Serie. Die Prüfung ersetzt keine nativen CAD-DRC-Prüfungen und keine Funktionsvalidierung der Schaltung; bei reinen Leiterplattenaufträgen werden keine Bestückungsdaten vorausgesetzt.

Wichtige Bestandteile von CAM-Daten in der Leiterplattenfertigung
In der modernen Leiterplattenfertigung verbinden CAM-Daten (Computer-Aided Manufacturing) das digitale Schaltungsdesign mit der physischen Platinenfertigung. Die einzelnen Dateitypen enthalten jeweils Informationen für Fertigung und Bestückung. Bei der Prüfung werden Kupfer-, Lötstopp-, Bestückungsdruck-, Bohr- und Konturdaten anhand des gewählten Aufbaus und der Fertigungsregeln abgeglichen. Vereinbaren Sie außerdem den Umgang mit üblichen Prozesskorrekturen. Änderungen an freigegebener Geometrie, Konnektivität, Material, Lagenaufbau oder Bestückungsschnittstelle benötigen die Zustimmung des Designverantwortlichen. Eine technische Rückfrage sollte betroffenes Merkmal, vorgeschlagene Disposition und Freigabereferenz nennen.
1. Gerber-Dateien
Gerber-Layerdateien beschreiben typischerweise Kupfer, Lötstoppmaske, Bestückungsdruck und weitere Fertigungsabbildungen; ein vereinbarter intelligenter Export kann zusätzliche Daten enthalten. Dateiendungen unterscheiden sich je nach CAD-System und reichen allein nicht aus, um die Layerfunktion zu bestimmen. Die offizielle Gerber-Übersicht von Ucamco erläutert Layerdaten, Attribute und die Gerber-Job-Datei für Fertigungsmerkmale. Fügen Sie eine eindeutige Layerzuordnung sowie die erforderlichen Zeichnungs- und Lagenaufbaudaten bei und bestätigen Sie, welcher Export für den Lieferanten maßgeblich ist.
- Kupferlagen: Stellen alle Signalzüge, Pads und Masseflächen dar.
- Lötstoppmaske: Definiert Öffnungen und Abdeckung. Bei passender Geometrie und Bestückung kann ein Lötstoppsteg Lötbrücken verringern. Die Maske ist nicht automatisch eine qualifizierte elektrische Isolationsbarriere.
- Bestückungsdruck: Enthält Texte, Bauteilkennungen, Logos und Polaritätsmarkierungen.
- Mechanische Daten: Definieren Fertigkontur, Schlitze, Sperrbereiche und Maßvorgaben. Passermarken benötigen außerdem passende Kupfer-/Masken- und Bestückungsdefinitionen.
2. Bohrdaten
Bohrdaten legen Größe, Position und Typ der Platinenbohrungen fest. Ein gängiger Export ist Excellon/NC-Drill. Geben Sie Einheiten, Koordinatenformat, Nullpunkt, metallisierten/nicht metallisierten Status und das Lagenpaar je Bohrsatz an; diese Bedeutung geht nicht allein aus der Dateiendung hervor.
Typische Bohrungsarten:
- Durchkontaktierungen: Durchdringen alle Lagen und dienen als Vias oder für bedrahtete Bauteile.
- Blindvias: Verbinden Außenlagen mit einer oder mehreren Innenlagen, ohne den gesamten Stapel zu durchdringen.
- Buried Vias: Liegen vollständig zwischen Innenlagen und eignen sich für hochdichte Mehrlagenaufbauten.
- Senkungen: Die mechanische Zeichnung muss Senkdurchmesser, Winkel, Tiefe/Bezug und Toleranzen angeben; ein einfacher XY-Bohrpunkt reicht nicht.
- Konische Bohrungen: Eine konische Ein- oder Austrittsgeometrie benötigt eine eigene Zeichnung und Prozessprüfung; sie darf nicht aus einer gewöhnlichen Bohrdatei abgeleitet werden.
- Backdrill-Bohrungen: Geben Sie Bohrseite, betroffenen Lagenbereich, Abstand, verbleibenden Anschlussbereich und Reststummelanforderungen an. Beim Backdrilling wird ausgewähltes, ungenutztes Via-Zylinderkupfer in der Leiterplattenfertigung vor der Bestückung entfernt.
Geben Sie an, ob jedes Maß ein fertiges metallisiertes Loch, eine nicht metallisierte Öffnung, ein Schlitz oder ein Werkzeugmaß bezeichnet, und tragen Sie die Toleranz in Zeichnung bzw. Werkzeugdaten ein. Eine geforderte Fertigloch-Toleranz von ±0,05 mm ist beispielsweise eine Auftragsanforderung, keine allgemeingültige Bohrfähigkeit. Der Fertiger wählt Prozess- und Werkzeugkorrekturen passend zur Metallisierung und zum freigegebenen Fertigmaß. Schlitz-/Fräsanweisungen sowie Lagenpaare für Blindvias, Buried Vias und Backdrilling sind bei Bedarf getrennt anzugeben.
3. Pick-and-Place-Dateien
Für die Leiterplattenbestückung steuern Pick-and-Place-Dateien, wo und wie die automatische Bestückung Bauteile platziert.
- Bauteilkoordinaten (X/Y): Geben Position, Einheit und gemeinsamen Platinenbezugspunkt für jede bestückte Referenz an.
- Drehdaten: Benötigen die CAD-/Footprint-Winkelkonvention sowie Pin-1-/Polaritätsbezüge. Spiegelung der Unterseite und Interpretation des Maschinenprogramms sind anhand von Bestückungszeichnung und Erstmuster zu bestätigen.
- Seitenangabe: Gibt an, ob das Bauteil auf Ober- oder Unterseite sitzt.
Präzise Daten verringern Platzierungsfehler, senken den Bestückungsaufwand und unterstützen die Ausbeute.
4. Stückliste (BOM)
Die BOM definiert den freigegebenen Bestückungsstand und die Beschaffungsvorgaben, einschließlich genauer MPNs, Mengen/Referenzen, Nennwerte und genehmigter Alternativen. Kennzeichnen Sie Bestückungsvariante, DNI/DNP-Positionen, beigestellte Teile sowie mechanische Teile und Hardware. Eine Distributorkennung allein identifiziert nicht unbedingt einen zulässigen Herstellerartikel.
- Herstellerteilenummern (MPN): Legen die zu beschaffenden Teile eindeutig fest.
- Bauteilwerte: Definieren Widerstände, Kapazitäten und Nennwerte.
- Lieferantenangaben: Unterstützen Beschaffung und Ersatzplanung.
Gleichen Sie BOM, Bestückungsdaten und Montagezeichnungen anhand von Referenz und Variante ab. Absichtlich unbestückte Teile sowie THT-/Hardwarepositionen außerhalb des SMT-Koordinatenexports müssen erklärt werden und gelten nicht automatisch als fehlende Bauteile. Für Wiederholaufträge sind Substitutionsfreigabe und Revisionskontrolle festzulegen.
5. Mechanische und Fertigungslagen
Mechanische Lagen beschreiben physische Eigenschaften jenseits der elektrischen Konstruktion und sichern die Kompatibilität mit Gehäusen, Steckverbindern und Befestigungsteilen.
- Platinenkontur und Ausschnitte: Legen Fertigmaße und Sonderformen fest.
- Befestigungslöcher und Schlitze: Beschreiben die mechanische Integration in Gehäuse oder Chassis.
- Sperrbereiche: Verhindern Kupfer in der Nähe von Kanten oder Montagezonen.
- Nutzendaten: Zeigen die Anordnung mehrerer Platinen für die Fertigung.
Ein gut strukturiertes CAM-Paket liefert die für die Fertigung freigegebenen Platinen erforderlichen Daten. DFM prüft die Fertigbarkeit; DFA betrifft die Bestückung und benötigt üblicherweise auch Bestückungsdaten und BOM, die in einem reinen Gerberpaket für unbestückte Leiterplatten fehlen können.

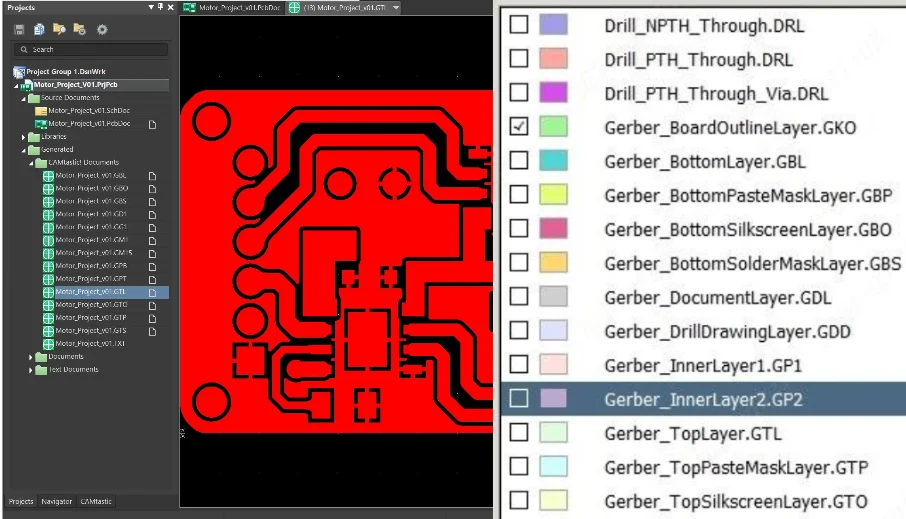

Typischer CAM-Dateisatz für die Leiterplattenfertigung
| Dateityp | Typisches Format / Erweiterung | Hauptinhalt / Beschreibung | Zweck im CAM |
|---|---|---|---|
| Kupfer-/Artwork-Lagen | Gerber RS-274X / X2 (*.gbr, *.gtl usw.) |
Kupfermuster je Lage: Leiterzüge, Pads und Flächen (Ober-/Unter-/Innenlagen) | Belichtungsdaten vorbereiten, Leiterzug/Abstand prüfen, Nutzen und DFM vorbereiten |
| Lötstoppmasken | Gerber (*.gts, *.gbs) |
Maskenöffnungen und bedeckte Kupferbereiche | Lötstoppstege und Maske-Pad-Abstand prüfen, Abdeckung von Pads/Fingern vermeiden |
| Pasten-/Schablonenlagen | Gerber (*.gtp, *.gbp) |
Pastenöffnungen für Reflow-Schablone | Öffnungen, Bauteil/Paste/Auflage und genehmigte Änderungen prüfen |
| Bestückungsdruck-/Legendenlagen | Gerber (*.gto, *.gbo) |
Referenzbezeichnungen, Polaritätsmarken, Logos und Text | Druck auf Pads/Goldfingern vermeiden, Lesbarkeit und Fertigbarkeit verbessern |
| Platinenkontur/Mechanik/Fräsdaten | Gerber/Mechanik/Fräsen (*.gm1, *.gko, *.rou) |
Fertigkontur, Fräsweg, V-Nut, Schlitze und mechanische Merkmale | Profilweg, Nutzengrenze und Werkzeuglöcher festlegen, Fertigmaße prüfen |
| Bohrdaten (NC-Drill) | Excellon / NC-Drill (*.drl, *.txt) |
Bohr-/Schlitzpositionen, Einheiten, Format, Metallisierung und Lagenpaare | Vereinbarte Bohr-/Frässätze vorbereiten und Fertigloch/Zeichnung abgleichen |
| Bohr-/Fräswerkzeugliste | TXT / XLS / in *.drl eingebettet |
Werkzeugnummer, Bohrdurchmesser, Lagenpaar und Fräsergröße | Werkzeugzuordnung prüfen, Mindestbohrer und Stackup-Kompatibilität kontrollieren |
| Netzliste | IPC-D-356 / CAD-Netz (*.ipc, *.net) |
Unabhängige CAD-Referenz für die freigegebene Konnektivität | CAM-Netz gegenprüfen, Abweichungen untersuchen, vereinbarte elektrische Rohplatinen-Prüfdaten vorbereiten |
| Lagenaufbautabelle | PDF / XLS / Zeichnung | Lagenfolge, Material, Dielektrikumsdicke, Kupfergewicht und Signal-/Versorgungs-/Massezuordnung | Laminataufbau festlegen, Impedanzlagen und Fertigbarkeit prüfen |
| Impedanzkontrolltabelle | PDF / XLS / Zeichnung | Kontrollierte Leiterzüge: Lage, Breite/Abstand, Zielimpedanz und Bezugsebene | Stackup/Fertiggeometrie, genehmigte Korrektur, Coupon und TDR-Abnahme prüfen |
| Fertigungshinweise/-spezifikation | TXT / PDF / Zeichnung | Oberfläche, Mindestbohrung, IPC-Klasse, Goldfinger, Tests und Sonderprozesse (z. B. Castellations, Via-in-Pad) | CAM-Regeln und Fertigungsanweisungen festlegen |
| Leiterplatten-Fertigungszeichnung | PDF / DWG / Gerber | Fertigmaße, Toleranzen, Bohrtabelle, Lagenfolge, Position von UL-/Datums-/2D-Codes | Endgültige Spezifikationsreferenz und Abgleich mit CAM-Daten |
| Pick-and-Place-/Bauteilkoordinaten | CSV / TXT / CAD-Export | Referenz, Footprint, X/Y, Drehung, Seite, Einheiten, Bezugspunkt und Bestückungsvariante | Bestückungsprogramme vorbereiten, Position/Polarität mit freigegebener BOM und Zeichnung abgleichen |
| Testpunkt-/Testdaten | TXT / CAD / Netzliste | Zugängliche Teststellen/Netze und zugehörige Prüfspezifikation | Zugang prüfen; für Freigabe von Vorrichtung/Programm braucht es auch Stimuli, Grenzwerte, Einschaltfolge und Firmware/Lastdefinition |
| Bestückungs-BOM / Population | XLS / CSV / vereinbarter Export | MPN/AVL, Referenzen, Variante, DNI/DNP und Beschaffungs-/Ersatzregeln | Beschaffung und Bestückung auf freigegebene Konfiguration abstimmen |
| Read-me / Anweisungsübersicht | TXT / PDF | Dateinamenplan, Revision und spezielle Kundenanforderungen | CAM bei der korrekten Datenauslegung unterstützen und Missverständnisse vermeiden |
Warum präzise CAM-Dateien wichtig sind
CAM-Dateien unterstützen den geregelten Übergang vom Design zur Fertigung. Ungenaue CAM-Daten können unter anderem folgende Probleme verursachen:
- Falsche Fertigung: Versetzte Lagen, falsche Kupferbreite oder fehlerhafte Via-Position.
- Bestückungsfehler: Falsch ausgerichtete oder positionierte Bauteile können die Platine funktionsunfähig machen. Viele Fehler gehen auf Footprint- oder Ursprungspunktprobleme in der Bauteilbibliothek zurück.
- Fertigungsverzug: Bei fehlerhaften oder unvollständigen CAM-Dateien muss der Fertiger korrigierte Daten anfordern.
Soweit passend, vergleichen Sie die beabsichtigte Konnektivität mit einer unabhängigen CAD-Netzliste und der CAM-Auslegung. Werden Prüfdaten und Artwork aus derselben fehlerhaften Quelle abgeleitet, kann selbst ein bestandener Vergleich den ursprünglichen Designfehler übersehen. Dateiansicht und CAM-DFM ersetzen weder Schaltplan-, SI-/Thermik- noch Produktvalidierung.
CAM-Dateien für die Leiterplattenfertigung vorbereiten
Mit diesen Schritten bereiten Sie die Fertigungsdaten vor:
1. Designdaten prüfen
Prüfen Sie das Design vor der CAM-Erstellung gründlich. Führen Sie DRC für Leiterbahnbreite, Via-Maße und Abstände aus. Bewerten Sie DFM anhand des gewählten Materials, Kupfers, der Via-Struktur und des Fertigungsstands. Frieren Sie die Quellrevision ein und exportieren Sie alle Dateien aus diesem freigegebenen Stand; kombinieren Sie keine neuen Artworkdaten mit älteren Bohr- oder Bestückungsdateien.
2. Gerber-Dateien erzeugen und optimieren
Stellen Sie sicher, dass alle erforderlichen Lagen enthalten und gemäß den Vorgaben des Leiterplattenherstellers benannt sind. Dazu gehören Kupfer, Lötstopp, Bestückungsdruck sowie erforderliche mechanische Daten und Angaben zum Lagenaufbau.
- Ober- und Unterkupfer: Alle Leiterzüge und Pads dieser Lagen einschließen.
- Lötstoppmasken: Ausrichtung zur Kupferlage prüfen.
- Bestückungsdruck: Lesbarkeit und korrekte Position von Text und Bauteilmarkierungen sicherstellen.
3. Bohrdaten vorbereiten
Exportieren Sie Bohr- und Frässätze mit gemeinsamen Einheiten, Bezugspunkt und Koordinateninterpretation. Trennen Sie Metallisierung und Lagenspannen und gleichen Sie Fertigloch-, Schlitz- und Backdrill-Anforderungen mit der Fertigungszeichnung ab. Im Viewer sollten die Bohrdaten zu den jeweiligen Pads und zur Kontur passen.
4. Bestückungsdaten erzeugen
Für die Leiterplattenbestückung sind Pick-and-Place-Daten mit genauer Position und Ausrichtung jedes Bauteils erforderlich. Sie ermöglichen eine zuverlässige automatische Platzierung.
5. BOM und Montageanweisungen erstellen
Stellen Sie BOM/AVL, Bestückungsdaten und Montagezeichnungen für dieselbe Variante und Revision bereit. Kennzeichnen Sie DNP/DNI, Polarität, THT-/Sonderbauteile, Firmware, Einschränkungen zu Reinigung/Beschichtung sowie Erstmuster- und Testanforderungen. Klären Sie abweichende Referenzbezeichnungen vor Beschaffung oder Maschinenprogrammierung.
6. Verantwortung für Nutzen und Array klären
Ein Lieferant kann einen Einzelplatinen-Datensatz für die Leiterplattenfertigung panelisieren. Ein Bestückungsarray ist eine eigene Lieferanforderung: Vereinbaren Sie Kontur, Schienen, Werkzeuglöcher/Passermarken, Abstand, Stege/V-Nuten, Trennbelastung, Bauteilüberhang und Vorrichtungsgrenzen. Geben Sie an, ob das eingereichte Array feststeht oder der Lieferant einen Vorschlag machen darf. Änderungen am Fertigungsnutzen sind von Änderungen an der fertigen Platine zu unterscheiden; eine Bestellung mehrerer Platinen verpflichtet den Kunden nicht, selbst einen Fertigungsnutzen zu erstellen.
Häufige CAM-Fehler vermeiden
Achten Sie bei der Vorbereitung auf folgende Punkte:
- Fehlende Lagen: Alle erforderlichen Kupfer-, Lötstopp-, Bestückungsdruck- und Mechaniklagen beilegen.
- Falsche Lochgrößen: Bohrdaten mit den Designvorgaben abgleichen.
- Versetzte Daten: Insbesondere Kupfer und Lötstopp auf korrekte Ausrichtung prüfen.
- Unvollständige BOM: Kann Beschaffung verzögern oder zu fehlenden Bauteilen führen.
- Nicht vereinbarter Nutzen/Array oder Revisionsstand: Kunde und Lieferant könnten widersprüchliche Arrays, Schienen oder Werkzeuglöcher erstellen. Maßgebliche Einzelplatinen-/Arrayrevision, Lieferform und Änderungsfreigabe festlegen.
Fazit
HILPCB kann über Fertigungs- und Turnkey-Bestückungsprozesse die Fertigungsprüfung mit freigegebener Beschaffung, SMT/THT und definierten Inspektions-/Testumfängen verbinden. Bei einer Rohplatine sind Fertigungsanforderungen nötig; ein Bestückungsauftrag benötigt zusätzlich die freigegebene BOM/CPL, Teile- und Prozessvorgaben, Firmware und Prüfumfang. Erstmuster-, Profil-, ausgewählte Inspektions-/Test- und Los-/Seriennummernachweise können passend zur Lieferstufe vereinbart werden.
Senden Sie für eine CAM-Anfrage ein revisionskontrolliertes Datenarchiv mit Dateilayerplan, Einheiten/Bezugspunkt, Bohr-/Metallisierungs-/Lagenpaaren, Kontur und Toleranzen, Lagenaufbau/Material/Kupfer/Oberfläche, Impedanz- und Sonderprozesszeichnungen. Ergänzen Sie Stückzahl, Lieferform, erforderliche Bestückungsdaten und Nachweise. Benennen Sie offene technische Fragen und die zuständige Freigabestelle; führen Sie vor der Produktionsfreigabe akzeptierte Dateien und Dispositionen zusammen.
Häufige Fragen
Was ist der Unterschied zwischen Gerber-Dateien und einem vollständigen CAM-Paket?
Gerber-Layerdaten beschreiben Fertigungsabbildungen und können Attribute enthalten. Das Fertigungspaket benötigt außerdem die relevanten Bohr-/Fräs-, Kontur-, Lagenaufbau-, Hinweis- und Abnahmedaten. Für die Bestückung braucht es BOM und Platzierungsdaten, aber nicht zwingend bei jedem Rohplatinenauftrag. Vereinbaren Sie Exportformat und Lieferstufe mit dem Fertiger.
Was prüft ein CAM-Ingenieur üblicherweise vor der Freigabe?
Er prüft Lagenregistrierung, Bohrgrößen und Toleranzen, das Zusammenspiel von Lötstopp und Bestückungsdruck, Nutzenlayout und Dateinamen, damit Fertigungsprobleme früh erkannt werden.
Kann eine Leiterplatte ohne vollständiges CAM-Paket gefertigt werden?
Der erforderliche Datensatz hängt von Aufbau und Lieferstufe ab. Fehlende Punkte kann der Lieferant über eine technische Rückfrage klären; die Fertigung sollte jedoch auf bestätigten Anforderungen beruhen und nicht auf Vermutungen. Ein Rohplatinenauftrag braucht keine Bestückungsdaten außerhalb seines Umfangs.
Warum sollten Panelisierungsdaten zum CAM-Paket gehören?
Die Panelisierung beeinflusst Materialausnutzung, Vorrichtungsstrategie und nachgelagerte Bestückung. Eine frühzeitige Festlegung von Schienen, Stegen und Werkzeuglöchern macht die Fertigung wiederholbarer.
Welches Dateiformat sollte ich für eine Leiterplattenbestellung senden?
Verwenden Sie das mit dem Lieferanten vereinbarte Gerber-/Bohr-/Zeichnungspaket oder einen unterstützten intelligenten Export wie ODB++ oder IPC-2581 samt Fertigungs-/Bestückungsanforderungen. Nicht jedes alternative Format muss mitgeliefert werden. Bei mehreren Formaten sind maßgebliche Revision und Abweichungen zu klären. Screenshots enthalten keine Fertigungsgeometrie oder Konnektivitätsdaten.
