Ein 350-kW-DC-Schnelllader treibt 500 A bei 800 V durch Siliziumkarbid-Schalter (SiC), die mit 50–100 kHz arbeiten und Spannungsanstiegsraten (Slew Rates) von über 50 V/ns erzeugen. Die Steuerplatine verwaltet gleichzeitig CCS2- oder NACS-Handshake-Protokolle über SPS-basierte Kommunikation, überwacht die Tastverhältnisse von Pilotensignalen zur Aushandlung von Strombegrenzungen, misst den Isolationswiderstand in Echtzeit gemäß IEC 61851 und streamt Nutzungsdaten an ein OCPP 2.0.1-Cloud-Backend. Währenddessen steht das Ladegerät das ganze Jahr über im Freien, wechselt von Winternächten mit -30 °C zu Sommernachmittagen mit +50 °C bei direkter Sonneneinstrahlung und übersteht blitzbedingte Überspannungen sowohl auf dem AC-Netz als auch auf dem DC-Ausgangskabel.

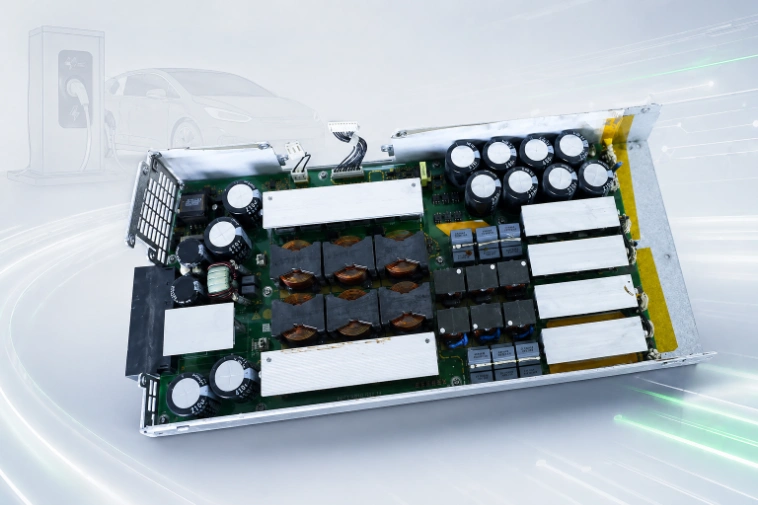

HILPCB fertigt PCBs für EV-Ladegeräte – von kompakten Level-2-Wallbox-Controllern bis hin zu mehrstufigen DC-Schnelllade-Leistungsstufen – unter Verwendung von Heavy-Copper-PCB-Technologie bis zu 10 oz, Hochspannungs-PCB-Isolierungstechnik und Multilayer-Strukturen mit bis zu 64 Lagen für integrierte Leistungs- und Steuerungsarchitekturen.
Menü-Navigation
- Leistungsstufen-Layout für SiC- und GaN-Topologien
- 800V-Isolationsarchitektur auf der PCB
- Kommunikations- und Benutzeroberflächenplatinen
- Thermisches Engineering für den Außeneinsatz
- EMV und Überspannungsschutz
- Ladegerät-Fertigung und -Zertifizierung
Leistungsstufen-Layout für SiC- und GaN-Topologien
DC-Schnelllader verwenden eine mehrstufige Wandlung: Active Front End (PFC), isolierte DC-DC-Stufe (LLC-Resonanz, DAB oder CLLC) und Ausgangsregelung. Level-2-AC-Ladegeräte sind einfacher – das On-Board-Ladegerät des Fahrzeugs übernimmt die AC-DC-Wandlung, sodass die EVSE-PCB nur Pilotensignalisierung, Relaissteuerung und Energiemessung verwaltet. DC-Schnelllader enthalten jedoch die vollständige Stromwandlungskette, was ihr PCB-Layout zu einer Herausforderung für die Leistungselektronik macht.
Design der Leistungsplatine
- SiC-Halbbrücken-Schaltschleife: SiC-MOSFETs (Wolfspeed C3M, Infineon CoolSiC, Onsemi EliteSiC) schalten mit dV/dt-Raten von 30–80 V/ns. Die Halbbrückenschleife – von DC-Bus-Keramikkondensatoren über High-Side-FET, Schaltknoten, Low-Side-FET zurück zu Kondensatoren – muss eine Gesamtschleifeninduktivität von <2 nH erreichen. Komponenten müssen direkt nebeneinander auf derselben Schicht platziert werden. Bus-Keramiken (22 µF × 4–8, C0G oder X7R mit DC-Bias-Derating auf tatsächliche Kapazität bei Betriebsspannung) werden innerhalb von 3 mm der FET-Drain-Source-Anschlüsse platziert. Heavy Copper-Schichten (3–6 oz außen, 2–3 oz innen) für Leistungspfade.
- Gate Driver Kelvin Source: SiC-Gate-Treiber erfordern eine dedizierte Kelvin-Source-(Sense)-Verbindung – einen separaten Niedrigstrom-Rückpfad vom MOSFET-Source-Pad, unabhängig von der Leistungs-Source, die den Laststrom führt. Dies verhindert, dass die durch di/dt induzierte Spannung auf der Leistungs-Source der Gate-Drive-Spannung entgegenwirkt. Auf der PCB wird die Kelvin-Source-Leiterbahn auf einer von der Leistungs-Source-Ebene getrennten Schicht geroutet und nur am MOSFET-Source-Sense-Pin verbunden.
- LLC-Resonanzkreis: Die Resonanzspule und der Resonanzkondensator in einem LLC-Wandler sehen AC-Ströme mit Resonanzfrequenz (typischerweise 80–150 kHz). Die PCB-Leiterbahnen, die diese Komponenten verbinden, führen hohe AC-Ströme – 20–50 Arms bei 100 kHz – was breite Kupferflächen (Copper Pours) mit ausreichendem Querschnitt erfordert, um den Q-Faktor zu erhalten. Ein hoher Leiterbahnwiderstand verschlechtert die LLC-Effizienz und verschiebt die Resonanzfrequenz.
- Transformator-Schnittstelle: Die Primär-Sekundär-Isolierung in der DC-DC-Stufe sorgt für die erforderliche galvanische Trennung. Primär- und Sekundärwicklungsanschlüsse an die PCB müssen eine Kriechstrecke (Creepage) von ≥8 mm für verstärkte Isolierung bei 800 V Arbeitsspannung aufrechterhalten. Physikalische Schlitzisolierung zwischen Primär- und Sekundärabschnitten der Platine.
800V-Isolationsarchitektur auf der PCB
DC-Schnelllader verarbeiten gleichzeitig einen DC-Ausgang von 800+ V und einen AC-Eingang von 480 V. IEC 61851-23, UL 2202 (Level 2), UL 2594 (DC) und regionale Normen definieren die Isolationsanforderungen.
Isolationsimplementierung
- Kriechstrecken-Engineering (Creepage): Verstärkte Isolierung zwischen netzbezogenen und fahrzeugbezogenen Schaltkreisen – ≥10 mm Kriechstrecke bei 1.000 V Arbeitsspannung auf Laminat der Materialgruppe IIIb (Standard FR-4). CNC-gefräste Schlitze (2,0–3,0 mm Breite) dort, wo die Platinenfläche keine ausreichenden Oberflächenabstände zulässt. HILPCB hält die Schlitzbreite auf ±0,1 mm mit Lötstopplack-Rückzug (Pullback), um Glass Fiber Tracking (Kriechstrombildung entlang von Glasfasern) an den Schnittkanten zu verhindern.
- High-CTI-Materialien: Laminate mit CTI ≥ 600 (Material Group I) ermöglichen deutlich reduzierte Kriechstrecken bei gleicher Arbeitsspannung – dies erlaubt kompakte Moduldesigns, die auf Standard-FR-4 physikalisch unmöglich wären. HILPCB führt hoch-CTI Automotive-Laminate von Isola und Panasonic mit Eingangskontrolle auf Chargenebene auf Lager.
- Interne Isolationsbarriere: Eine spezielle Prepreg-Schicht (≥0,5 mm ausgehärtete Dicke) zwischen primärem und sekundärem Kupfer verhindert einen dielektrischen Durchschlag durch die Platine. Kein Via-Barrel durchdringt diese Barriere. Hi-Pot-getestet bei 4.500 V AC pro Produktionspanel – 100 % Prüfung, keine Stichproben.
- Isolationsüberwachungsschaltung: DC-Schnelllader messen kontinuierlich den Isolationswiderstand zwischen DC-Ausgang und Masse gemäß IEC 61851-23. Das PCB-Routing der Überwachungsschaltung darf die Sicherheitsisolationsgrenze nicht gefährden – Messinjektions- und Erfassungsleiterbahnen werden innerhalb der sicherheitsbewerteten Isolationszone mit entsprechender Kriechstrecke sowohl zum Primär- als auch zum Sekundärkreis geroutet.
Kommunikations- und Benutzeroberflächenplatinen
Die Intelligenz des Ladegeräts befindet sich auf einer separaten Steuerungs-/Kommunikationsplatine – sie verwaltet Fahrzeug-Handshakes, Benutzerauthentifizierung, Energiemessung und Backend-Konnektivität.
Funktionen der Steuerplatine
- Pilotensignal und Annäherung: Das SAE J1772 / IEC 61851-1 Pilotensignal (±12 V, 1 kHz PWM) teilt den verfügbaren Strom mit. Die Näherungserkennung (Proximity Detection, PP-Pin) bestätigt das Einstecken des Steckers und die Nennleistung des Kabels. Diese Signale arbeiten mit Niederspannung, aber ihre Zeitgenauigkeit wirkt sich direkt auf die Stromaufnahme des Fahrzeugs aus – ein PWM-Tastverhältnisfehler von 2 % kann dazu führen, dass das Fahrzeug 1–2 A mehr zieht als der Nennwert des EVSE-Schutzschalters zulässt.
- Digitale CCS-/NACS-Kommunikation: SPS-basierte CCS-Kommunikation (ISO 15118) läuft über die CP-Leitung oder dedizierte SPS-Pins. Der Kopplungsschaltkreis des Modem-ICs verbindet sich über einen Transformator mit dem Ladekabel – PCB-Leiterbahnen zwischen Modem und Kopplungstransformator halten die Impedanzanpassung für das SPS-Signalband aufrecht (2–30 MHz für HomePlug Green PHY). Für NACS-Stecker mit ISO 15118 über SPS gilt derselbe Kopplungsschaltkreis.
- OCPP-Backend-Konnektivität: 4G/LTE-Mobilfunkmodem oder Ethernet für die OCPP 1.6J/2.0.1-Verbindung zum Charge Point Management System. Mobilfunkmodule erfordern eine impedanzkontrollierte Antennenspeisung (50 Ω) und eine Stromversorgung, die während TX-Bursts 2 A Spitzenstrom liefern kann, ohne dass die Versorgung der restlichen Steuerplatine einbricht.
- Umsatzrelevante Energiemessung: MID-zertifizierte (EU) oder ANSI C12 (US) Energiemessung für Abrechnungsgenauigkeit. Messtechnik-Frontend – Shunt- oder Stromwandler (CT)-Strommessung mit Kelvin-Anschlüssen, Spannungsteiler mit ±0,05 % Genauigkeit und dediziertes Metering-IC mit Manipulationsschutz (Anti-Tamper). Das PCB-Layout folgt denselben Isolations- und Erdungsprinzipien wie Smart Meter der Versorgungsunternehmen.
- Benutzeroberfläche: TFT-Display, NFC/RFID-Leser (ISO 14443A/B für Kreditkartenzahlungen, ISO 15693 für Flottenkarten), LED-Statusanzeigen und Not-Aus-Schalter-Schnittstelle. Diese Schaltkreise arbeiten mit Schutzkleinspannung (SELV) und müssen von AC-Netz- sowie DC-Ausgangsabschnitten isoliert bleiben.
Thermisches Engineering für den Außeneinsatz
Ladegeräte arbeiten im Freien bei Umgebungstemperaturen von -30 °C bis +50 °C (breiter als die Automobilnormen von -40 °C bis +85 °C in vielen Spezifikationen, da die Sonneneinstrahlung hinzukommt). Die interne Verlustleistung erhöht die Platinentemperaturen weiter. Viele kommerzielle Geräte verwenden abgedichtete IP54/IP55-Gehäuse ohne rotierende Lüfter – und verlassen sich auf natürliche Konvektion und Konduktionskühlung.
Thermische Lösungen auf der PCB
- Kupfer-Wärmespreizung (Heat Spreading): Heavy-Copper-Ebenen (3–4 oz) verteilen die Wärme von Leistungsbauteilen über die Platinenfläche. Thermal Via Arrays (0,3 mm Bohrdurchmesser, 0,6 mm Pitch, kupfergefüllt) unter MOSFETs und Gleichrichterdioden übertragen Wärme auf die gegenüberliegende Platinenoberfläche, wo sie durch Wärmeleitpads zu einem Aluminiumkühlkörper oder der Gehäusewand geleitet wird.
- High-Tg-Materialien: Tg ≥ 170 °C mit Td ≥ 340 °C für bleifreie Montageprofile und anhaltenden Hochtemperaturbetrieb. Bei voller Leistung in einem geschlossenen Gehäuse an einem heißen Tag können die Platinentemperaturen an den Standorten der Leistungsbauteile 120–130 °C erreichen. Standard-FR-4 mit 140 °C Tg erreicht oder überschreitet unter diesen Bedingungen seinen Glasübergang – was zu Maßinstabilität und beschleunigter Alterung führt.
- Schutzlackierung (Conformal Coating): Acryl- oder Silikonlackierung in Automobilqualität (25–75 µm) schützt bestückte Leiterplatten vor Kondensation bei nächtlichen Temperaturabfällen, Spritzwasser von der Straße, Enteisungschemikalien und Vogelkot (der überraschend korrosiv ist). Die Beschichtung darf Hochstrom-Relaiskontakte, Leistungsklemmen oder thermische Pad-Schnittstellen nicht abdecken.
- Koordination der thermischen Simulation: HILPCB liefert Kupfergewicht, Lagenaufbau, Via-Array-Dichte und Platinengeometriedaten in Formaten, die mit thermischen Simulationstools (Ansys Icepak, Siemens FloTHERM). Dies stellt sicher, dass die tatsächliche thermische Leistung der hergestellten Platine mit der Modellvorhersage übereinstimmt – und verhindert thermische Überraschungen während der Zertifizierungstests des Ladegeräts.
EMV und Überspannungsschutz
SiC-Wandler, die mit 50–100 kHz und Flanken von 30+ V/ns schalten, erzeugen breitbandige leitungsgebundene und gestrahlte Emissionen von der Grundschwingung bis weit über 200 MHz. Darüber hinaus sind Ladegeräte, die mit dem AC-Stromnetz und dem DC-Ladekabel verbunden sind, auf beiden Schnittstellen blitzbedingten Transienten ausgesetzt.
EMV- und Überspannungsdesign
- Layout des Eingangs-EMI-Filters: Gleichtakt- (Common-Mode) und Gegentakt- (Differential-Mode) Filterstufen am Eintrittspunkt der AC-Platine. Filterkomponenten werden eng beieinander und in der Nähe des Eingangssteckers platziert – lange PCB-Leiterbahnen zwischen den Filterstufen werden zu unbeabsichtigten Antennen, die den Filter umgehen. Masseverbindungen für Y-Kondensatoren werden direkt an der Schutzerdeleiterbahn geroutet, nicht durch die Schaltungsmasseebene.
- Ausgangs-EMI-Filter: Das DC-Ausgangskabel strahlt Schaltoberwellen in die Umgebung ab. LC-Ausgangsfilterung und die Platzierung von Gleichtaktdrosseln auf der DC-Ausgangsplatine unterdrücken leitungsgebundene Emissionen unter die CISPR 32 Class B-Grenzwerte. Kabelferrite ergänzen die Platinenfilterung für Frequenzen über 30 MHz.
- Überspannungsschutz: IEC 61000-4-5 erfordert eine Überspannungsfestigkeit von 4 kV (1,2/50 µs) an AC-Netzanschlüssen und 2 kV an DC-Ausgangsanschlüssen. MOVs und TVS-Dioden an den Platineneingangspunkten – Leiterbahnen müssen für Stoßstrom (>100 A Peak für <50 µs) ohne Durchschmelzen ausgelegt sein. Via-Verbindungen von Überspannungsschutzkomponenten zur Masseebene werden für den Spitzenstoßstrom dimensioniert.
- Schaltschleifen-EMI: Jedes durch Layoutkompaktheit (kürzere Leiterbahnen, kleinere Schleifenflächen) reduzierte dB EMI spart eine Komponente im EMI-Filter – was direkt Stücklistenkosten (BOM), Platinenplatz und Gewicht senkt. Die effektivste EMI-Unterdrückungsstrategie besteht darin, die Schaltschleifeninduktivität so gering wie möglich zu halten, anstatt weitere Filterbauteile hinzuzufügen.
Ladegerät-Fertigung und -Zertifizierung
Produktion für Ladegeräte-OEMs
- Prototyping: 5–25 Platinen für Typprüfungen gemäß IEC 61851, UL 2202/2594 und regionalen Zertifizierungsanforderungen. DFM-Review zur Identifizierung von Isolations-, thermischen und Fertigungsrisiken vor dem Erstmuster (First Article).
- Pilotproduktion: 200–2.000 Einheiten mit PPAP-Dokumentation für Automotive-Ladegeräte-OEMs. Prozessvalidierung (IQ/OQ/PQ) für kritische Lötstellen und Isolationsbarrieren.
- Massenproduktion: 5.000+/Jahr mit automatisiertem ICT, Hi-Pot-Tests (100 % bei Nennprüfspannung), Funktionsverifizierung und SPC-Überwachung kritischer Merkmale. Vollständige Chargenrückverfolgbarkeit zur Unterstützung von Garantie- und Außendienstprogrammen für Ladegeräte.
Reichen Sie Ihr EV-Ladegerät-Design zur Isolationsüberprüfung und für ein Fertigungsangebot ein →
Häufig gestellte Fragen (FAQ)
Wie geht das Layout von EV-Lade-PCBs mit 800V-Architekturen um? 800V-DC-Schnelllader erfordern verstärkte Isolierung und erhebliche Kriechstrecken (oft ≥10 mm bei Standard-FR-4). HILPCB verwendet CNC-gefräste Isolationsschlitze und hoch-CTI (Comparative Tracking Index ≥ 600) Laminate, um die Sicherheitsanforderungen zu erfüllen und gleichzeitig die Designs der Leistungsmodule kompakt zu halten.
Was sind die thermischen Herausforderungen für PCBs von EV-Ladegeräten? EV-Ladegeräte arbeiten im Freien unter extremen Bedingungen (-30°C bis +50°C), während sie erhebliche interne Wärme durch SiC- oder GaN-Leistungsschaltung ableiten müssen. Die PCB bewältigt dies durch dicke Kupferebenen (Heavy Copper, bis zu 10 oz) zur Wärmeverteilung, thermische Via-Arrays (Thermal Vias) unter Leistungsbauteilen und High-Tg-Materialien, die bei erhöhten Betriebstemperaturen stabil bleiben.
Warum ist ein Kelvin-Source-Anschluss für SiC-Gate-Treiber wichtig? SiC-MOSFETs schalten mit extrem hohen dV/dt-Raten. Ein Kelvin-Source-Anschluss bietet einen dedizierten, stromarmen Rückpfad für den Gate-Treiber, der vollständig vom Strompfad getrennt ist, der den Laststrom führt. Dies verhindert, dass Spannungsabfälle, die durch ein hohes di/dt verursacht werden, das Gate-Treibersignal stören.
Welche Schutzlackierung (Conformal Coating) wird für Outdoor-EVSE-PCBs empfohlen? Für Ladeplatinen im Außenbereich werden dringend Acryl- oder Silikonlackierungen in Automobilqualität (25–75 µm Dicke) empfohlen. Diese Beschichtungen schützen die PCB vor Kondensation, hoher Luftfeuchtigkeit, Salzsprühnebel und korrosiven Umweltverunreinigungen, die Leckströme oder Kurzschlüsse verursachen könnten.
