Fog Computing PCB für Smart City Gateways, Industrie-IoT und Versorgungs-Infrastruktur

Der weltweite Markt für Fog Computing wächst mit einer durchschnittlichen jährlichen Wachstumsrate (CAGR) von 55,6 % und soll bis 2028 982 Millionen US-Dollar erreichen, da die Infrastruktur für Smart Cities, die Modernisierung von Versorgungsnetzen und die Bereitstellung von industriellem IoT über fünf Kontinente hinweg zunehmen. Fog Computing verlagert die Intelligenz zwischen Cloud-Rechenzentren und Endpunkt-Sensoren — und verarbeitet, filtert, aggregiert und reagiert auf Daten an dazwischenliegenden Netzwerkknoten, anstatt reine Sensorströme in die Cloud weiterzuleiten. Ein Fog-Node leitet Daten nicht nur weiter — er führt lokale Analysen durch (Anomalie-Erkennung bei Vibrationsprofilen, Mustererkennung bei Stromverbrauchsprofilen), speichert Ergebnisse für den Betrieb bei getrennter Cloud-Verbindung zwischen, setzt Sicherheitsrichtlinien durch und verwaltet Dutzende bis Hunderte von Endgeräten über mehrere drahtlose und drahtgebundene Protokolle gleichzeitig.

Was ein Fog Computing PCB von Edge-Geräten und Cloud-Servern architektonisch unterscheidet, ist seine Rolle als Multi-Protokoll-Aggregationspunkt. Ein einziges Fog-Gateway kann gleichzeitig über Ethernet (zur Upstream-Cloud), Wi-Fi 6 (zu lokalen Geräten), BLE 5.3 (zu Asset-Trackern), LoRaWAN (zu Remote-Sensoren mit über 10 km Reichweite), LTE/5G-Mobilfunk (als WAN-Backup), RS-485 Modbus (zu industriellen SPS) und CAN FD (zu Fahrzeug- oder Maschinenbussen) kommunizieren — wobei jedes Protokoll unterschiedliche Anforderungen an Impedanz, EMV-Isolation und behördliche Zertifizierungen hat, die sich alle eine einzige Platine teilen.

HILPCB fertigt Fog Computing PCBs für OEMs, die Smart-Metering-Infrastruktur in Europa, Verkehrsmanagementsysteme im Vereinigten Königreich, landwirtschaftliche IoT-Netzwerke in Australien sowie industrielle Fog-Plattformen in Nordamerika und im asiatisch-pazifischen Raum bereitstellen.

Menü-Navigation


Fog Node Architektur: Die Herausforderung der Aggregation

Ein Fog-Node nimmt eine architektonische Position ein, die eine einzigartige Kombination von PCB-Anforderungen schafft, die in keiner anderen Computing-Kategorie zu finden ist. Es benötigt eine moderate Rechenleistung (ARM Cortex-A78 oder Mid-Range x86 wie Intel Atom oder AMD Ryzen Embedded) — aber einen dominanten I/O-Durchsatz. Er aggregiert Daten von 50–200 gleichzeitigen Sensorverbindungen über 4–7 verschiedene Kommunikationsprotokolle. Er speichert Daten lokal für Tage oder Wochen, wenn die Cloud-Verbindung abbricht. Und er läuft kontinuierlich für 5–10 Jahre in Telekommunikationsschränken, in Steuertafeln von Fabriken oder in Outdoor-Gehäusen — Umgebungen, in denen die durchschnittliche Zeit zwischen menschlichen Besuchen (MTBF) Monate betragen kann.

Diese Kombination — moderate Rechenleistung, extreme I/O-Diversität, ständige Zuverlässigkeit und eine Flottenökonomie, die niedrige Stückkosten erfordert — führt zu PCB-Design-Entscheidungen, die sich grundlegend von Edge Computing (hohe Rechenleistung, begrenztes I/O) oder Cloud Computing (extreme Rechenleistung, homogene Netzwerke) unterscheiden.

Kernkompromisse im Design von Fog Node PCBs

  • I/O-dominierte Board-Architektur: Im Gegensatz zu rechenzentrierten Platinen, bei denen der Prozessor den Platinenbereich und die Routing-Komplexität dominiert, widmen Fog Node Boards 60–70 % des Platinenbereichs I/O-Schnittstellen, Antennensystemen, Isolationsbarrieren und Anschlusszonen — Prozessor und Speicher nehmen eine kompakte zentrale Zone mit relativ einfachem Routing ein.
  • Always-On Zuverlässigkeit zu Flottenkosten: Fog-Nodes sind Infrastruktur — es wird erwartet, dass sie 5–10 Jahre lang 24/7/365 ohne Wartungsbesuche arbeiten. Doch bei Flotteneinsätzen von 5.000–10.000 Einheiten sind die Kosten pro Platine kritisch. Dies erzeugt eine Designspannung: das Erreichen von Zuverlässigkeit auf Serverniveau (50.000+ Stunden MTBF) zu IoT-Gateway-Preispunkten (80–200 $ pro Board) durch kluge Materialauswahl und Bauteil-Derating statt Überentwicklung (Over-Engineering).
  • Protokollkoexistenz ohne externe Abschirmung: Die Unterstützung von 4–7 gleichzeitigen RF- und drahtgebundenen Protokollen ohne metallische Abschirmgehäuse (Shield Cans), die 3–8 $ pro Board hinzufügen würden — Koexistenz wird stattdessen durch PCB-Layout-Techniken (Ground Fencing, strategische Antennenplatzierung, gefilterte Energieverteilung) anstelle mechanischer Abschirmung erreicht.

Multi-Protokoll HF-Koexistenz auf einer einzigen Platine

Die bestimmende technische Herausforderung beim Fog Computing PCB Design ist das Routing und Isolieren mehrerer Kommunikationsprotokolle auf einem einzigen Board ohne gegenseitige Beeinflussung — während gleichzeitig die Carrier-Zertifizierungsanforderungen (PTCRB für Mobilfunk, Wi-Fi Alliance für Wi-Fi, LoRa Alliance für LoRaWAN) erfüllt werden müssen, die jedes Protokoll unabhängig und in Kombination testen.

Ein typisches Fog-Gateway betreibt gleichzeitig Wi-Fi 6 (2,4 und 5 GHz), Bluetooth 5.3 (2,4 GHz — teilt sich das Band mit Wi-Fi), LoRaWAN (Sub-GHz: 868 MHz Europa, 915 MHz Amerika, 923 MHz Asien), zellulären LTE/5G (700 MHz–3,5 GHz), RS-485 Modbus (Differentielles Paar bei bis zu 10 Mbps) und CAN FD (Differentielles Paar bei 5 Mbps). Das 2,4 GHz-Band ist besonders herausfordernd, da sich Wi-Fi und BLE denselben Frequenzbereich teilen und ohne Desensibilisierung koexistieren müssen.

HF- und Protokoll-Isolationstechniken

  • Design von Antennensystemen: Wi-Fi-, BLE- und LoRa-Einspeisepunkte werden um ≥λ/4 bei der niedrigsten gemeinsamen Frequenz (≥30 mm bei 2,4 GHz) getrennt, mit Ground Plane Fencing (Via-Fence im Abstand von λ/20) zwischen den RF-Abschnitten. Antennenspuren werden auf dedizierten Hochfrequenz-PCB-Schichten (High-Frequency PCB Layers) mit Dk-abgestimmtem Dielektrikum (±5 % Dk-Toleranz) verlegt, um eine konsistente Antennenimpedanzanpassung über Produktionslose hinweg zu gewährleisten — entscheidend für das Bestehen der PTCRB/GCF-Carrier-Zertifizierung ohne Stück-für-Stück-Tuning.
  • Galvanische Isolation industrieller Protokolle: RS-485- und CAN FD-Schnittstellen mit 2,5 kV galvanischer Isolation gemäß IEC 61000-4-5 unter Verwendung von digitalen Isolator-ICs mit >100 dB CMTI (Common-Mode Transient Immunity). Isolationsbarrieren, die mit einer Kriechstrecke (Creepage Distance) von ≥6 mm (Rating für verstärkte Isolierung) entworfen wurden, mit isoseitiger Stromversorgung durch dedizierte, isolierte DC-DC-Wandler — was den Fog-Node vor Erdpotentialunterschieden zwischen angeschlossenen Industrieanlagen schützt.
  • PoE-Energieentnahme: Multi-Port GbE mit IEEE 802.3bt Type 4 Energieentnahme (bis zu 71 W) auf Heavy-Copper-Energieebenen, ausgelegt für anhaltend 1,5 A pro Paar — die Leiterbahnverlegung folgt den IEEE 802.3 Stromversorgungsspezifikationen mit entsprechendem thermischen Derating für geschlossene Installationen.
  • Integration von Mobilfunkmodems: Impedanzkontrollierte 50Ω Koaxial-zu-PCB-Übergänge mit <0,3 dB Einfügedämpfung (Insertion Loss) bis 6 GHz und Antennenanpassungsnetzwerke, die globale Frequenzbänder (Band 1–85) unterstützen — ein Layout, das auf die Einhaltung der Red Directive / FCC Part 22&24-Zertifizierung mit Spielraum (Margin) ausgelegt ist.

Datenresilienz: Speicherung bei Strominstabilität

Fog-Nodes cachen Daten lokal, wenn die Cloud-Verbindung abreißt — eine definierende Fähigkeit, die Fog Computing von reiner Edge-Verarbeitung unterscheidet. Ein Versorgungs-Fog-Node, der 500 Smart-Meter überwacht, muss während eines 72-stündigen Cloud-Ausfalls weiterhin Verbrauchsdaten aufzeichnen, bis zu 200 MB Zeitreihendaten lokal speichern und synchronisieren, wenn die Verbindung wiederhergestellt ist. Ein Datenverlust in dieser Zeit ist nicht nur unbequem — für die Abrechnung des Versorgungsunternehmens bedeutet dies Einnahmeverluste und die Nichteinhaltung gesetzlicher Vorschriften.

Die Speicherarchitektur der PCB muss diese kritische Daten-Caching-Funktion unter den Bedingungen von Strominstabilität bewältigen, die bei Feldinstallationen häufig auftreten — unerwartete Stromausfälle, Spannungseinbrüche (Brownouts) und blitzinduzierte Transienten, die Dateisysteme korrumpieren und Flash-Speicherblöcke zerstören können.

Speicherdesign für die Datenintegrität im Feld

  • Speicherschnittstellen in Industriequalität: eMMC (50 Ω Single-Ended HS400-Schnittstelle bei 200 MHz) und NVMe (85 Ω Differentielles PCIe Gen 3 x2) Routing auf impedanzkontrollierten Innenlagen von Multilayer-Platinen — abgeschirmt durch Masseebenen darüber und darunter, um sie vor Takt-Harmonischen und Schaltrauschen (Switching Noise), die Datentransfers stören könnten, zu schützen.
  • Schreibausdauer (Write Endurance) für kontinuierliches Logging: Industrie-eMMC, spezifiziert mit ≥3.000 P/E-Zyklen (Full Drive Writes), mit pSLC-Partitionierung auf kritischen Logging-Partitionen, was die Lebensdauer auf >30.000 Zyklen verlängert — und so 10+ Jahre kontinuierliche Datenprotokollierung bei typischen Fog Node Schreibraten (1–10 MB/Stunde) ohne Verschleiß des Speichermediums sicherstellt.
  • Stromausfall-Datenschutz: Durch Superkondensatoren (2–4 F, 5,5 V) gestützter Write-Complete-Schaltkreis, der 100–500 ms Überbrückungszeit bietet — ausreichend, um noch ausstehende Schreibpuffer zu leeren und Metadatentabellen des Dateisystems vor dem Stromausfall zu aktualisieren. Eine Ladeschaltung für Superkondensatoren mit Strombegrenzung verhindert, dass Einschaltströme (Inrush Currents) beim Hochfahren die PoE-Stromgrenzen auslösen.
  • DRAM-Layout für Analytics Processing: DDR4 bei 2666–3200 MT/s mit Längenanpassung (Byte Lane Matching) auf ±2 mil und Fly-By-Topologie — dies unterstützt die 2–4 GB DRAM, die für lokale Analyse-Workloads (Erkennung von Anomalien bei Zeitreihen, Protokollübersetzung, Geräte-Management-Datenbank) erforderlich sind.

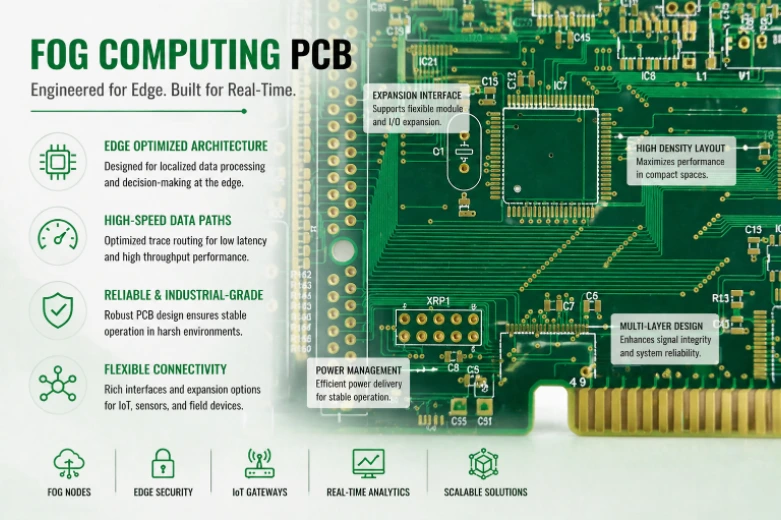

Fog Computing PCB Manufacturing

Hardware-Sicherheit für vernetzte Infrastrukturen

Fog-Nodes verarbeiten und aggregieren sensible Infrastrukturdaten — Parameter von Industrieprozessen, Verbrauchsaufzeichnungen von Versorgungsunternehmen, Verkehrsüberwachungs-Feeds, Zugangsprotokolle von Gebäuden — was sie zu Zielen sowohl für physische Manipulationen (Extrahieren von Verschlüsselungsschlüsseln aus einem in einem zugänglichen Schrank montierten Fog-Node) als auch für elektronische Angriffe (Abfangen oder Ändern von Datenströmen zwischen Sensoren und Cloud) macht. Sicherheitsmaßnahmen auf PCB-Ebene bilden die Hardware-Vertrauensbasis (Hardware Trust Foundation), von der Firmware- und Softwareschutzmaßnahmen abhängen.

Implementierung von Hardwaresicherheit

  • Secure Boot Chain: Ein dediziertes TPM 2.0 (Infineon SLB9670) oder Secure Element (Microchip ATECC608B) an einem physisch isolierten I²C-Bus mit Via-in-Pad-Konstruktion, um physisches Probing von der Unterseite her zu verhindern. Ein Secure Boot ROM verifiziert die Firmware-Signatur vor der Ausführung — das verhindert Angriffe durch Firmware-Austausch auf unbeaufsichtigten Fog-Nodes.
  • Anti-Tamper Mesh für kritische Infrastruktur: Ein zweilagiges Kupfergitter (Top- und Bottom-Board-Oberflächen), das mit Manipulationserkennungsschaltungen im Secure Element verbunden ist — physisches Eindringen (Bohr-, Fräs- oder Delaminierungsversuche) unterbricht die Kontinuität des Netzes, was die sofortige Löschung (Erasure) von Verschlüsselungsschlüsseln und Gerätezertifikaten auslöst. Erforderlich für Fog-Nodes in kritischen Infrastrukturen (Versorgungs-SCADA, Verkehrssignalisierung, Verteidigungsnetzwerke).
  • Sicherheit der Debug-Schnittstelle: JTAG- und UART-Debug-Ports werden über 0-Ohm-Widerstandspads geleitet, die während der Entwicklung bestückt und bei der Serienmontage weggelassen werden — wodurch der physische Debug-Zugriff auf bereitgestellte Geräte eliminiert wird. Testpads sind versenkt (recessed) oder abgedeckt, um zufälliges Probing zu verhindern.
  • Side-Channel Mitigation (Abwehr von Seitenkanalangriffen): Stromversorgungsfilterung (10 μF + 100 nF + 10 pF Decoupling Cascade) an den Versorgungs-Pins der kryptografischen ICs, entworfen, um die Leakage (Ableitung) der Stromverbrauchssignatur zu reduzieren — und somit Differentielle Leistungsanalyse-Angriffe (DPA) auf AES-Key-Schedule-Operationen zu erschweren.

Umweltbeständigkeit über Klimazonen hinweg

Fog-Nodes werden in Telekommunikationsschränken in nordischen Ländern (-40 °C im Winter), in Steuertafeln für Fabriken in südostasiatischen Tropen (40 °C, kontinuierlich 95 % relative Luftfeuchtigkeit), in Schaltschränken am Straßenrand in Wüstenklimata (70 °C in sonnenerhitzten Gehäusen) und in Umspannwerken mit starken elektromagnetischen Störungen durch Leistungsschalter installiert. Die PCB muss diese ökologische Vielfalt während ihrer gesamten 5–10-jährigen Lebensdauer überstehen — das bedeutet, dass die Materialauswahl, die Beschichtung und die Konstruktion auf die ungünstigsten Einsatzbedingungen (Worst-Case) und nicht auf den Durchschnitt abgestimmt sein müssen.

Environmental Engineering (Umwelttechnik)

  • Thermische Stabilität unter Extrembedingungen: High-Tg FR-4-Laminate (Tg ≥ 175 °C, Td ≥ 350 °C, T288 > 30 min) mit niedrigem Z-Achsen-CTE (< 3,0 %/°C unter Tg) — das verhindert Delamination, Via-Rissbildung (Via Cracking) und Ablösung von Kupferfolien unter dem andauernden thermischen Stress von täglichen Temperaturwechselzyklen von -40 °C bis +85 °C über ein Jahrzehnt hinweg.
  • Schutz vor Feuchtigkeit und Kondensation: Conformal Coating gemäß IPC-CC-830 mit einer Chemie, die für das Einsatzklima ausgewählt wurde — Acryl (AR) für industrielle Innenräume (einfache Nacharbeit/Rework, angemessener Feuchtigkeitsschutz), Silikon (SR) für Außeninstallationen, die kontinuierlichen Betrieb bei 95 % relativer Luftfeuchtigkeit und einen weiten Temperaturbereich erfordern, und Urethan (UR) für chemische Beständigkeit in Industrieumgebungen mit Lösungsmittelkontakt.
  • Vibrationsfestigkeit für industrielle Montagen: Eckverklebung (Corner Bonding Adhesive) bei passiven Komponenten ab der Größe 0805, Capillary Underfill auf kritischen BGA-Packages, und eine SMT-Bestückung (Assembly), die durch IEC 60068-2-6 Random Vibration Testing (5–500 Hz, 2g RMS, 2 Stunden pro Achse) validiert wurde — und somit die Vibrationsumgebung von an Industriemaschinen montierten Geräten erfüllt.
  • Industrielle EMV-Compliance: Ein Layout, das die Einhaltung der IEC 61000-6-2 (Industrielle Störfestigkeit) und IEC 61000-6-4 (Industrielle Emissionen) durch Ground-Plane-Engineering, gefilterte I/Os und abgeschirmte Taktverteilung erreicht — und das ohne externe Abschirmgehäuse (Shield Cans), die Kosten verursachen, das thermische Design komplizieren und zusätzliche Montageschritte erfordern.

Flottenökonomie: Kostenoptimierte Fertigung bei 5.000–10.000 Stück

Fog Computing-Bereitstellungen skalieren anders als Edge- oder Cloud-Systeme — bei einem einzigen Smart Metering-Projekt werden 5.000–15.000 identische Knotenpunkte im Versorgungsnetz bereitgestellt, bei einem Autobahnkorridor-Überwachungssystem werden 2.000 Fog-Gateways in Abständen von 500 Metern installiert, und bei einem Fabrikgelände werden 500 Einheiten an 20 Produktionslinien ausgerollt. Diese Flottenausmaße machen die Stückkosten bei der Fertigung zu einer primären Designvorgabe — was durch DFM-Optimierung (Design for Manufacturability) und die Effizienz in der Serienfertigung erreicht wird, anstatt bei den Spezifikationen Kompromisse einzugehen.

Kostenoptimierte Fertigung

  • Optimierung der Panelnutzung: CAD-basiertes Array Nesting maximiert die Anzahl der Boards pro Fertigungs-Panel (Fabrication Panel) — die Optimierung der Board-Rotation, die Auswahl der Panelgröße sowie die Platzierung der Fräs-/Ritzlinien (Routing/Scoring Breaks) reduzieren den Materialabfall um 15–30 %, was die Stückkosten bei Stückzahlen, bei denen das Material 40–50 % der Gesamtplatinenkosten ausmacht, direkt senkt.
  • Bauteilrationalisierung (Component Rationalization): Die Konsolidierung passiver Bauteilwerte über Designvarianten hinweg (Standardisierung auf E24-Vorzugswerte, Eliminierung seltener Spezialwerte) reduziert die Anzahl eindeutiger BOM-Positionen um 25–40 % — dies verbessert den Pick-and-Place-Durchsatz, senkt die Einrichtzeit für Feeder (Zuführgeräte) und steigert den Einkaufshebel (Purchasing Leverage) durch größere Mengen von weniger spezifischen Teilen.
  • Design für automatisiertes Testen: Die Platzierung von Testpads für Flying Probe- und ICT-Zugriff ermöglicht 100%ige automatisierte elektrische Tests in den Prototypen- und Produktionsphasen — Lötfehler, Wertefehler bei Komponenten und fehlende Bauteile werden entdeckt, bevor sie ins Feld gelangen, wo ein Servicebesuch 200–500 $ pro Knotenpunkt kostet.
  • Turnkey Fleet Production (Schlüsselfertige Flottenproduktion): Integrierte Beschaffung, SMT-Bestückung, Testen, Conformal Coating, Firmware-Programmierung, Serialisierung und standortspezifische Verpackung unter einem einzigen Programm-Management — dies eliminiert den Koordinationsaufwand mit mehreren Anbietern (Multi-Vendor), der die Gesamtkosten bei Flotteneinsätzen üblicherweise um 15–25 % in die Höhe treibt und Lieferzeiten um 3–4 Wochen verlängert.

Fog Computing PCB FAQ

Wie können Fog Computing PCBs mehrere drahtlose Protokolle gleichzeitig bewältigen?

Ein einziger Fog-Node kann gleichzeitig Wi-Fi, BLE, LoRaWAN und Mobilfunk betreiben. Das PCB-Layout gewährleistet Koexistenz ohne Störung durch die Anwendung präziser Antennenabstände (≥λ/4), Via-Fencing der Masseebenen, Dk-abgestimmte Hochfrequenzlagen sowie strategischer Leistungsfilterung, wodurch oft auf teure mechanische Abschirmgehäuse (Shield Cans) verzichtet werden kann.

Welche PCB-Eigenschaften schützen die Daten des Fog-Nodes bei Stromausfällen?

Fog-Nodes speichern kritische Daten (Caching) lokal. Um eine Datenbeschädigung bei plötzlichen Spannungseinbrüchen zu verhindern, enthält die Platine durch Superkondensatoren gestützte Überbrückungsschaltungen (Hold-Up Circuits). Diese liefern 100 bis 500 ms Reststrom, um noch offene Schreibpuffer vor dem vollständigen Herunterfahren auf hochresistente industrielle eMMC- oder NVMe-Speicher zu übertragen.

Wie wird bei Fog-Nodes Hardwaresicherheit auf der PCB-Ebene implementiert?

Fog-Nodes, die in unbeaufsichtigten öffentlichen oder industriellen Räumen eingesetzt werden, nutzen Secure Elements (wie TPM 2.0), manipulationssichere Kupfergeflechte (die bei physischer Verletzung der Platine Verschlüsselungsschlüssel löschen) sowie 0-Ohm-Widerstandspads für Debug-Ports, die vor dem Einsatz im Feld entfernt werden.
