Die Impedanzprüfung von Leiterplatten vergleicht eine definierte Übertragungsleitungskonstruktion mit ihren Abnahmeanforderungen. Für einen Produktionsauftrag legen Sie Zielwert, Toleranz, Lagen-/Referenzstruktur, Coupon oder zugängliche Testleitung, Messverfahren und Berichtsregel fest. Diese Eingaben machen ein Ergebnis über Erstmuster, Folgelose und Lieferanten vergleichbar.
HILPCB bietet Fertigung mit kontrollierter Impedanz einschließlich Coupon-/TDR-Optionen sowie Montageleistungen. Die Standardroute für Hochgeschwindigkeit nennt ±10 % Impedanzkontrolle, die erweiterte Route ±5 % auf der freigegebenen Konstruktion und dem Prüfumfang. Dies sind Fertigungs-Abnahmetoleranzen; Gerätegenauigkeit und Messunsicherheit sind separate Anforderungen.
Kernverfahren der Impedanzprüfung und Messfähigkeiten

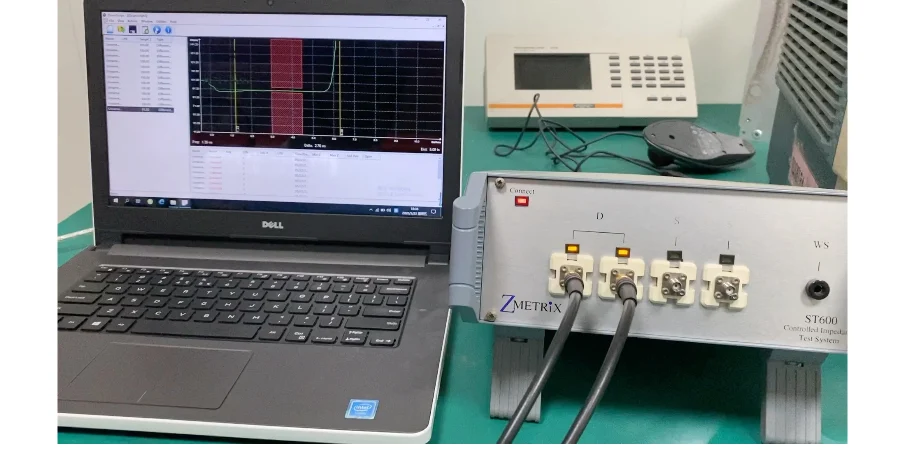

Die TDR leitet die Impedanz aus der reflektierten Antwort eines kalibrierten Messsystems ab. Ein diagnostisches Impedanzprofil kann Änderungen lokalisieren, während die produktionsseitige Abnahme der Wellenimpedanz ein festgelegtes Prüfmuster, Auswertefenster und Verfahren benötigt. Das öffentliche IPC-TM-650 2.5.5.7A beschreibt Verfahren zur Wellenimpedanz und deren Grenzen; diese Verfahren sind nicht als positionsabhängige Impedanzprofilierung gedacht.
Verfahren und Messeingaben:
- TDR: Definieren Sie die vollständige Quelle, das Messgerät, Kabel und Tastkopfansprechverhalten, die Kalibrierreferenz und den Prüfmusteranschluss. Die Anstiegszeit beeinflusst die Merkmaltrennung; halten Sie sie mit dem Aufbau fest.
- Genauigkeit und Wiederholbarkeit: Bewerten Sie das vollständige Verfahren und die Unsicherheit einschließlich Referenzen und Kontakten. Geben Sie Genauigkeit, Wiederholbarkeit und Unsicherheit für den gewählten Aufbau getrennt an.
- VNA: Messen Sie S-Parameter über dem spezifizierten Frequenzband mit kalibrierten Bezugsebenen. Zeitbereichstransformationen und Impedanzumrechnung benötigen geeignete Bandbreite, Fixture und Verarbeitungsannahmen; ein VNA misst nicht direkt bei DC.
- Differenzielle Prüfung: Legen Sie differenzielle gegenüber Single-Ended- oder Modalimpedanz, Kanal-/Tastkopfanordnung und Paargeometrie fest. Geben Sie an, welche Moden und Größen der Abnahmebericht enthalten muss.
- Automatisierung: Eine wiederholbare Coupon-Map und Kontaktfixture können höhere Stückzahlen unterstützen. Bestätigen Sie die tatsächliche Testsequenz und das Datenformat, statt anzunehmen, dass alle CAD-Netze automatisch nutzbare Messungen erzeugen.
- Coupons: Bilden Sie Lage, Dielektrikum, Kupfer, Leiterbahn/Zwischenraum und Lotstopplack der relevanten Konstruktion ab. Planen Sie Position und Kennzeichnung im Nutzen; Coupons belegen Nutzenfläche und repräsentieren möglicherweise nicht jedes lokale Produktmerkmal.
- Materialcharakterisierung: Die Dk/Df-Extraktion benötigt eigenes Prüfmuster, Frequenz, Modell und Verfahren. Leiten Sie keine vollständige Breitband-Materialcharakterisierung aus einem einzelnen TDR-Impedanzwert ab.
- Umgebung und Konditionierung: Halten Sie die vom gewählten Verfahren geforderten Bedingungen fest und lassen Sie den Aufbau sich stabilisieren. Nutzen Sie tatsächliche Kabel-/Gerätedriftprüfungen statt eines angenommenen universellen Korrekturalgorithmus.
- Kalibrierprüfungen: Verwenden Sie geeignete Referenznormale und das Geräte-/Verfahrensvorgehen mit definiertem Prüfintervall und Maßnahme bei fehlgeschlagenen Prüfungen. Rückverfolgbarkeit muss durch die tatsächliche Kalibrierkette und deren Aufzeichnungen gestützt sein.
Umsetzungsstrategien und Methodenwahl der Impedanzprüfung
Wählen Sie das Verfahren nach Messzweck, zugänglichen Strukturen, Unsicherheit und Stückzahl.
Prototyp versus Serienfertigung: Manuelles Antasten ist flexibel, wenn sich Coupon-Geometrie und Revisionen ändern, benötigt aber weiterhin geeigneten Signal-/Rückleitungsanschluss und Kalibrierung. Folgelose können dedizierte Fixtures, stabile Coupon-Positionen und automatisierte Erfassung rechtfertigen. Rechnen Sie Fixture-Einrichtung, Kontaktverschleiß, Referenzprüfungen und Berichtserstellung in den Kostenvergleich ein.
Nackte Leiterplatte versus Baugruppe: Ein High-Speed-PCB-Coupon prüft seine gefertigte Leiterbahnstruktur. Eine bestückte Platine fügt Gehäuse, Steckverbinder, Abzweige und Bauelemente hinzu, die das gemessene Ansprechverhalten ändern oder das Antasten einschränken können. Definieren Sie sichere, zugängliche Strukturen und ob die Messung die nackte Leitung, einen Launch oder den kompletten Kanal betrifft. Bei einer Multilayer-Leiterplatte ordnen Sie die kontrollierten Lagen und Referenzen den passenden Coupons zu, statt anzunehmen, dass eine Oberflächenmessung alle Lagen abdeckt.
Abnahmebeispiel: Ein angenommener Zielwert von 100 Ω mit ±5 % Toleranz ergibt ein nominelles Band von 95–105 Ω. Ein berichteter Wert von 103 Ω liegt innerhalb dieses Bands, doch der Bericht muss Auswertefenster und verwendete Statistik angeben. Zeigt eine diagnostische Kurve zudem eine lokale Auslenkung von 108 Ω, bestimmen Sie, ob sie im festgelegten Abnahmebereich liegt und wie die vereinbarte Regel sie behandelt. Legen Sie Unsicherheit/Guard-Band und Wiederholprüfregeln vor der Freigabe fest; dieses Beispiel schreibt keine IPC-Pass/Fail-Methode vor.
Abdeckung: Priorisieren Sie die vom Auftrag geforderten kontrollierten Strukturen und Stichproben. Coupon-Ergebnisse, tatsächliche Kanal-S-Parameter und Funktionstests unter Spannung beantworten unterschiedliche Fragen. Bewahren Sie die Zuordnung zwischen Coupon, Nutzen/Los, Platinenrevision und zugehörigem Testergebnis.
Integration in den Fertigungsprozess und Qualitätskontrollsysteme
Ein kontrollierter Messprozess macht Fertigungstrends leichter von Aufbauänderungen unterscheidbar. Halten Sie Folgendes beim freigegebenen Testprogramm fest:
- Geräte-/Referenzstatus: Identifizieren Sie Messgerät, Kabel, Tastkopf, Kalibrier-/Prüfaufzeichnungen und erforderliche Intervalle. Prüfen Sie nach relevanten Aufbauänderungen oder vermuteter Drift gemäß Verfahren nach.
- Bedingungen: Halten Sie Prüfmusterkonditionierung und Testumgebung fest, einschließlich vom Verfahren geforderter Grenzen. Prüfen Sie Drift durch Kabelbewegung, Kontaktänderungen und Temperatur gegen die Grenzen des Verfahrens.
- Programmvalidierung: Prüfen Sie bekannte Referenzstrukturen und repräsentative Defekte oder Geometrieänderungen, wo sinnvoll. Legen Sie die beabsichtigte Unterscheidung und akzeptable Messvariation fest.
- SPC: Verfolgen Sie vergleichbare Strukturen unter gleichem Verfahren und gleicher Konfiguration. Halten Sie technische Regelgrenzen von den Abnahmegrenzen des Kunden getrennt.
- Fehlerdisposition: Bewahren Sie Originalergebnis, Aufbauprüfung, Untersuchung, Wiederholprüfung und freigegebene Disposition. Wiederholtes Antasten, bis ein Messwert besteht, ist keine Freigaberegel.
- Korrelation: Beziehen Sie Impedanzbefunde auf Geometrie, Schliffe, Kanaltests oder Funktionsverhalten, ohne Korrelation als Beweis einer eindeutigen Ursache zu behandeln.
- Aufzeichnungen und Wartung: Definieren Sie Datenaufbewahrung, Format, Software-/Programmversion, Fixture-Wartung und Tastkopfwechsel. Kalkulieren Sie jede für den Auftrag geforderte automatisierte Datensatzverknüpfung.

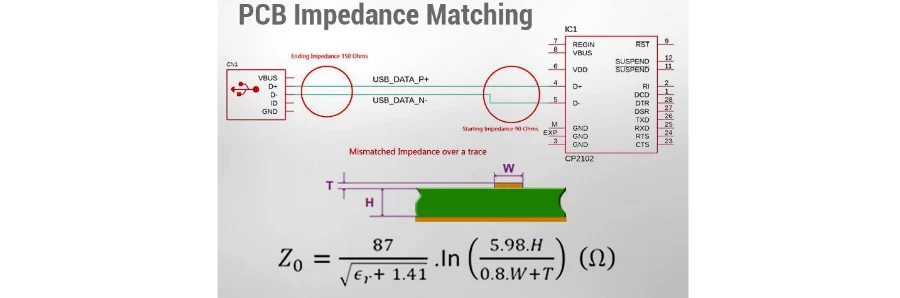

- Designübergabe: Ein Impedanzrechner kann eine erste Geometrieabschätzung liefern. Der freigegebene Aufbau, Coupon und das Abnahmeverfahren bleiben für die Produktion erforderlich.
Entwicklung und Optimierung von Testprogrammen
Automatisierte Testgenerierung und Entwicklungswerkzeuge
Eine nützliche Testdefinition beginnt mit der Impedanztabelle und der Prüfmuster-Map. Enthalten Sie Lagen-/Referenzebenen, Zielwert, Toleranz, Geometrie, Coupon-ID, Anschlussorientierung, Kalibrier-/Referenzebene, Auswertefenster und berichtete Größe. CAD- oder Coupon-Daten können die Map vorbereiten helfen; tatsächliche Automatisierungs- und Importfähigkeit hängen vom gewählten System ab.
Validieren Sie den Aufbau an repräsentativen Erstmusterstrukturen, bevor eine Sequenz über ein Produktionslos wiederholt wird. Jede Änderung an Coupon-Länge, Tastkopf, Kanal, Verarbeitung oder Auswertefenster bedarf der Prüfung, da sie den berichteten Wert verändern kann.
Messoptimierung und parametrische Prüfung
Wählen Sie Erfassungs-, Mittelungs-, Auswerte- und Schalteinstellungen passend zur geforderten Unsicherheit und Durchsatzrate. Bewahren Sie den Aufbau, wenn Sie einen geänderten Aufbau mit der Basislinie vergleichen. Halten Sie Verfahren und Prüfmustergeometrie beim Ergebnis fest, besonders wenn Leitungsdämpfung oder Mehrfachreflexionen das Ansprechverhalten beeinflussen.
Definieren Sie für aus VNA-Daten abgeleitete Zeitbereichsarbeit Kalibrierung, Fixture-Entbettung und Transformationsparameter. Halten Sie den anwendbaren Frequenzbereich und die Bezugsebenen sichtbar, damit ein anderes Labor den Vergleich reproduzieren kann.
Debug-Fähigkeiten und Diagnostik
Nutzen Sie Lage und Form einer Reflexion zur Anleitung der Untersuchung, prüfen Sie dann den relevanten Aufbau, die fertige Geometrie, Via/Launch, Tastkopfkontakt und andere Inspektionsnachweise. Eine Kurvenformänderung kann mehrere Ursachen haben; bestätigen Sie die Ursache, bevor Sie den Fertigungsprozess ändern.
Bei HDI-Leiterplatten kann ein Coupon eine vereinbarte Leiterbahngeometrie verifizieren, während das Produkt weiterhin Microvia- und Gehäuseübergänge enthält. Entscheiden Sie, welche Diskontinuitäten eine separate Diagnosestruktur oder einen bestückten Kanaltest benötigen. Bewahren Sie diese Strukturen und die geprüfte Revision über die Korrekturmaßnahme hinweg.
Verknüpfung von Impedanzanforderungen mit der Fertigungsprüfung
HILPCB kann die Impedanztabelle mit einem fertigungsgerechten Material, Lagenaufbau, Kupfer-/Via-Struktur und Coupon-Plan verbinden. Die Hochgeschwindigkeitsroute nennt 75/75 µm Leiterbahn/Zwischenraum standard und 50/50 µm erweitert, mit ±10 % Impedanz standard und geprüften ±5 %-Optionen. Diese Grenzen hängen von der tatsächlichen Konstruktion ab und werden gemeinsam bewertet.
Fertigungskontrollen: Dielektrikumsdicke, Ätzung, Galvanik, Kupferprofil und Lotstopplack können die Impedanz beeinflussen. Maßprüfung und AOI überwachen andere Attribute als TDR. Spezifizieren Sie die fertige Struktur sowie Stufe/Abdeckung der Coupon-Prüfung und verfolgen Sie vorgelagerte Maß- und Materialkontrollen separat.
Erstmuster und Folgelose: Einigen Sie sich vor der Freigabe auf Materialsubstitutionen, Fertigungskompensation, Coupon-Platzierung und Berichtsanforderungen. Bewahren Sie den freigegebenen Aufbau und die Testrevision bei Folgebestellungen, damit der Einkauf nicht versehentlich die elektrische Abnahmebasis ändert.
Verfügbare Nachweise: Das Angebot kann den freigegebenen Aufbau, Coupon-/TDR-Daten, ausgewählte Schliff- oder Maßaufzeichnungen, Materialzertifikate soweit verfügbar und Loskennzeichnung umfassen. Für die Montage bietet HILPCB außerdem Sourcing, SMT/THT, Programmierung und definierte ICT/FCT mit den angeforderten Erstmuster- und Inspektionsaufzeichnungen. Diese Leistungen geben dem Coupon-Ergebnis einen rückverfolgbaren Platz im größeren Fertigungspaket.
Impedanzprüfung von Leiterplatten – FAQ
Welche Arten von Impedanzabweichungen kann die Leiterplattenprüfung erkennen?
TDR kann Ansprechänderungen aufdecken, die mit Geometrie, Referenzübergängen, Launches und anderen Diskontinuitäten innerhalb der Auflösung des Aufbaus zusammenhängen. Material- und Fertigungsschwankungen können beitragen, doch die Kurvenform allein identifiziert keinen Defekt eindeutig. Definieren Sie die kleinste relevante Änderung und die Messunsicherheit für die gewählte Struktur.
Wie verhält sich die Impedanzprüfung zu anderen Signal-Integritätsverfahren?
Die Simulation sagt Verhalten aus ihren Modelleingaben voraus. Die Coupon-/TDR-Prüfung prüft eine gefertigte Struktur; VNA-Messungen charakterisieren den spezifizierten Kanal über die Frequenz, und Funktionstests prüfen das Verhalten unter Spannung. Nutzen Sie die Kombination, die Schnittstelle und Abnahmeplan erfordern.
Was beeinflusst die Entwicklungszeit eines Impedanz-Testprogramms?
Die Zahl der kontrollierten Strukturen, Coupon-Zugänglichkeit, Kalibrier-/Fixture-Vorbereitung, Auswerteregeln, Berichtswesen und Revisionsänderungen. Eine stabile Prüfmuster-Map und eine vollständige Impedanztabelle reduzieren Mehrdeutigkeit; Automatisierung hilft dort, wo Plattform und Geometrie sie tatsächlich unterstützen.
Kann die Impedanzprüfung feine Pitch- und hochdichte Leiterplatten unterstützen?
Ja, über geeignet ausgelegte Coupons oder zugängliche Teststrukturen mit kompatiblen Tastköpfen und Rückleitungsanschlüssen. Der Gehäusepitch allein bestimmt nicht die räumliche TDR-Auflösung. Beziehen Sie HDI-Übergänge ein, die eine separate Charakterisierung benötigen, statt anzunehmen, dass ein generischer Coupon sie abdeckt.
Wie wirken Umgebungsbedingungen auf die Messgenauigkeit der Impedanz?
Sie können Prüfmuster und Messkette beeinflussen. Wenden Sie die Konditionierungs-/Umgebungsanforderungen des gewählten Verfahrens an, stabilisieren Sie den Aufbau, verifizieren Sie Referenzstrukturen und halten Sie relevante Bedingungen fest. Die erforderlichen Grenzen und Prüfintervalle hängen von Gerät und Verfahren ab.
Welche Qualitätsnormen gelten für die Impedanzprüfung von Leiterplatten?
Legen Sie die vertragliche Design-/Leistungsbasis sowie das tatsächliche Messverfahren und dessen Revision fest. IPC-2221, IPC-6012 und IPC-TM-650 dienen unterschiedlichen Zwecken. Das öffentliche IPC-TM-650 2.5.5.7A beschreibt Messverfahren der Wellenimpedanz mit genannten Aufbau- und Prüfmustergrenzen; es legt nicht Zielwert oder Toleranz jedes Produkts fest.
Fordern Sie ein Angebot für Fertigung und Prüfung mit kontrollierter Impedanz an
Impedanzprüfung ist in unseren ISO 9001-zertifizierten Prozess eingebettet Strategisch platzierte Coupons durchlaufen automatisierte TDR-Prüfungen, wobei Ergebnisse in die statistische Prozesskontrolle eingespeist werden.
Senden Sie Fertigungs-/Bohrdaten, Lagenaufbau und Materialkonstruktion, lagenspezifische Impedanztabelle, Zielwerte/Toleranzen, Coupon-Zeichnung oder geforderte Teststrukturen, Stückzahlen und Freigabezeitplan. Fügen Sie Stichproben-, Auswerte-/Berichtsregeln, etwaige Unsicherheits- oder Wiederholprüfanforderungen und die beim Versand benötigten Aufzeichnungen bei.
Für einen bestückten Kanal liefern Sie zusätzlich BOM, Bestückung, Steckverbinder-/Fixture-Details, Firmware und Abnahme der Tests unter Spannung. HILPCB kann Fertigung und Coupon-/TDR-Umfang zusammen mit SMT-Montage oder Komplettmontage anbieten, mit Erstmusterprüfungen und Folgeauftrags-Aufzeichnungen, gebunden an die freigegebene Konfiguration.
