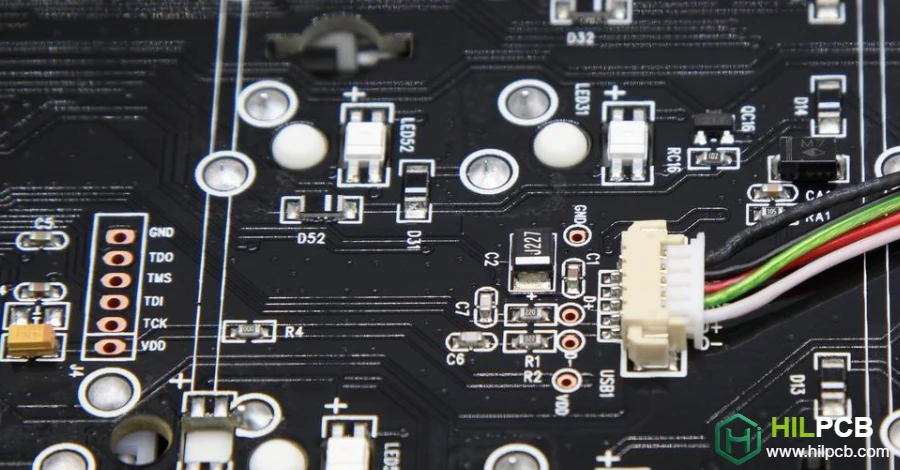

Schalttafeleinbautastaturen (Panel mount keyboards) lassen sich direkt in Schaltschranktüren, Maschinenkonsolen und Bedienstationen integrieren – und bieten Eingabemöglichkeiten, ohne Arbeitsfläche zu verbrauchen. Das Design von Industrial Panel Mount Keyboard PCB muss einzigartige Montageanforderungen erfüllen, IP-Schutzklassen über die Installationsschnittstelle hinweg aufrechterhalten und einen zuverlässigen Betrieb in Fabrikumgebungen gewährleisten.
HILPCB bietet professionelle PCB-Fertigungs- und PCBA-Montagedienstleistungen für Hersteller von Schalttafeleinbautastaturen, wobei eine präzise Maßhaltigkeit eine gleichbleibende Passform über Produktionsvolumen hinweg sicherstellt.
Menünavigation
- Frontmontage, Rückmontage und Flansch: Panel-Konfigurationsoptionen
- Dichtungsdesign und Aufrechterhaltung der IP-Schutzart an der Panel-Schnittstelle
- Montagezubehör, Toleranzen und Installationsdesign
- Ausschnittkoordination und Systemintegrationsplanung
- Präzisionsfertigung für Panel-Passform
Frontmontage, Rückmontage und Flansch: Panel-Konfigurationsoptionen
Schalttafeleinbautastaturen umfassen mehrere Konfigurationen, die für verschiedene industrielle Anwendungen geeignet sind, jede mit unterschiedlichen Anforderungen an Montage, Abdichtung und Ästhetik.
Die Auswahl der Konfiguration hängt vom Panel-Zugang, den Installationsbeschränkungen und dem gewünschten Erscheinungsbild bei der Integration in das gesamte Maschinendesign ab.
Konfigurationsoptionen
- Frontplattenmontage: Tastaturmontage von der Panel-Vorderseite mit sichtbarem Frontrahmen; Dichtungskompression hält IP-Schutzart an der Panel-Schnittstelle aufrecht; zugängliche Installation von der Bedienerseite; Rahmen deckt Montagezubehör für sauberes Erscheinungsbild ab.
- Rückwandmontage: Tastatur wird von hinten durch den Panelausschnitt eingesetzt; Montagezubehör vor Bedienerblick verborgen; saubereres Erscheinungsbild, aber komplexe Installation; Panelausschnitt-Toleranz kritisch für ordnungsgemäße Abdichtung.
- Flanschmontage-Design: Erweiterter Flansch um den Tastaturumfang bietet Montagefläche; Schrauben durch den Flansch in das Panel; Dichtung unter dem Flansch dichtet Schnittstelle ab; geeignet für dünne oder flexible Panelmaterialien.
- Bolzenmontage-Konfiguration: Gewindebolzen an Tastaturrahmen geschweißt; Muttern sichern von der Panel-Rückseite; schnelle Installation nach Vorbereitung des Ausschnitts; erfordert Zugang zur Panel-Rückseite für Erstmontage.
- Clip-Montagesystem: Federklammern halten Tastatur im Ausschnitt; werkzeuglose Installation und Entfernung; erleichtert Servicezugang; geeignet für Anwendungen, die häufigen Tastaturaustausch erfordern.
- Integrierte Tastatur-Display-Einheiten: Kombinierte Tastatur und Display in einer einzigen Panelmontage-Baugruppe; einzelner Ausschnitt vereinfacht Installation; koordinierte Abdichtung über die gesamte Bedienerschnittstelle.
Auswahlüberlegungen
Panelstärke, Materialtyp, Zugangsbeschränkungen und Serviceanforderungen leiten die Konfigurationsauswahl. Eine ordnungsgemäße Koordination zwischen Tastaturabmessungen und Panelausschnitt gewährleistet zuverlässige Abdichtung und sichere Montage.
Dichtungsdesign und Aufrechterhaltung der IP-Schutzart an der Panel-Schnittstelle
Effektive Abdichtung stellt sicher, dass Schalttafeleinbautastaturen die IP-Schutzart des Gehäuses beibehalten und das Eindringen von Verunreinigungen verhindern, die die Zuverlässigkeit der Ausrüstung gefährden.
Dichtungsdesign, Oberflächenanforderungen und Installationsverfahren bestimmen gemeinsam die Wirksamkeit der Abdichtung in Feldinstallationen.
Elemente des Dichtungssystems
- Dichtungsmaterialauswahl: Geschlossenzelliger Schaum für Niederdruckabdichtung mit Kompressionstoleranz; Vollgummi für anspruchsvolle Abdichtung mit präziser Kompressionskontrolle; Silikon für weiten Temperaturbereich; EPDM für Witterungsbeständigkeit.
- Dichtungskompressionsdesign: Richtiges Kompressionsverhältnis (typisch 15-25%) gewährleistet Abdichtung ohne Dichtungsbeschädigung; Drehmomentspezifikationen für Montagezubehör gewährleisten gleichmäßige Kompression; visuelle Indikatoren bestätigen ordnungsgemäße Installation.
- Anforderungen an die Montageoberfläche: Ebenheit der Panelmontagefläche innerhalb 0,1mm/100mm gewährleistet gleichmäßigen Dichtungskontakt; Oberflächenrauheit Ra 1,6μm oder besser für zuverlässige Abdichtung; gratfreie Ausschnittkanten verhindern Dichtungsbeschädigung.
- Eckenbehandlung: Durchgehende Dichtung um Ecken ohne Fugen oder Lücken; geformte Ecken eliminieren Montagenähte; richtiger Eckenradius verhindert Spannungskonzentration in der Dichtung.
- Kabeleinführungsabdichtung: Versiegelte Steckverbinder oder Kabelverschraubungen halten Gehäuseschutzart am Kabeleintritt aufrecht; Steckverbinderabdichtung ausgelegt, um IP-Anforderung des Gehäuses zu erfüllen oder zu übertreffen; Zugentlastung schützt Integrität der Kabelverbindung.
- Redundante Dichtungsoptionen: Doppelbarrierenabdichtung für kritische Anwendungen; äußere Dichtung verhindert Verunreinigung, innere Dichtung bietet Backup; Entwässerungsvorkehrungen zwischen Barrieren zeigen Versagen der äußeren Dichtung an.
Verifizierung der IP-Schutzart
Installationsverifizierung bestätigt die Wirksamkeit der Abdichtung – Druckabfalltest erkennt Dichtungsfehler vor dem Einsatz der Ausrüstung.
Montagezubehör, Toleranzen und Installationsdesign
Montagezubehör und Schnittstellendesign beeinflussen die Installationsfreundlichkeit, Servicezugänglichkeit und Langzeitzuverlässigkeit unter industriellen Betriebsbedingungen.
Toleranzmanagement zwischen Tastaturabmessungen, Montagezubehör und Panelausschnitt stellt gleichbleibende Passform über Produktionsvariationen sicher.
Design des Montagesystems
- Gewindebolzenmontage: Bolzen an Tastaturrahmen geschweißt oder eingepresst; Panelausschnitt gibt Bolzen beim Einsetzen frei; Muttern sichern von der Panel-Rückseite mit Sicherungsscheiben, die Vibrationslockerung verhindern.
- Gewindeeinsatzsystem: Eingefasste Muttern im Tastaturrahmen nehmen Schrauben durch das Panel auf; sichtbares Montagezubehör von Bedienerseite; ermöglicht frontseitige Installation ohne rückseitigen Zugang.
- Federklammer-Halterung: Klammern greifen in Panelkanten innerhalb des Ausschnitts ein; werkzeuglose Installation und Entfernung; geeignet für Anwendungen, die häufigen Tastaturservice oder -austausch erfordern.
- Schnellverschlussmechanismen: Verriegelungssysteme ermöglichen schnelle Tastaturentfernung für Service; besonders wertvoll in der Lebensmittelverarbeitung, die häufige Reinigung erfordert.
- Verstellbare Montage: Langlöcher gleichen Variationen des Panelausschnitts aus; Verstellbereich in Installationsdokumentation spezifiziert; Position nach Ausrichtung arretiert.
- Verdrehsicherungsmerkmale: Positionierstifte oder -laschen verhindern Tastaturdrehung im Ausschnitt; gewährleistet gleichbleibende Tastaturausrichtung nach wiederholtem Service.
Toleranzanalyse
Stack-up-Analyse unter Berücksichtigung von Tastaturmaßtoleranz, Panelausschnitttoleranz und Dichtungskompressionsbereich stellt zuverlässige Passform und Abdichtung über Fertigungsvariationen sicher.
Ausschnittkoordination und Systemintegrationsplanung
Erfolgreiche Integration von Schalttafeleinbautastaturen erfordert Koordination mit dem gesamten Systemdesign – elektrische, thermische und ergonomische Überlegungen beeinflussen die Installationsplanung.
Frühzeitige Tastaturspezifikation während des Maschinendesigns gewährleistet ordnungsgemäße Berücksichtigung in Panel-Layout und Verdrahtungsplänen.
Integrationselemente
- Ausschnittkoordination: Tastaturspezifikation liefert empfohlene Ausschnittabmessungen mit Toleranzen; Paneldesigner weist angemessenen Platz zu; Koordination verhindert Interferenz mit benachbarten Komponenten.
- Planung der Kabelführung: Kabellänge und Steckverbinderposition bestimmen Führungsweg im Gehäuse; angemessene Serviceschlaufe für Tastaturentfernung; Kabelmanagement verhindert Einklemmen beim Schließen des Panels.
- EMV-Überlegungen: Tastaturelektronik kann Störungen emittieren oder empfangen; geschirmtes Kabel verhindert EMV-Probleme in Schränken mit empfindlicher Ausrüstung; Erdungsverbindung reduziert Gleichtaktstörungen.
- Thermische Umgebung: Schalttafeleinbautastaturen in versiegelten Gehäusen erfahren erhöhte Temperaturen; Umgebungstemperaturspezifikation berücksichtigt Gehäusetemperaturanstieg; Wärmeableitung in versiegelter Installation begrenzt.
- Ergonomische Positionierung: Tastaturhöhe und -winkel beeinflussen Bedienerkomfort; Standardempfehlungen: Tastaturhöhe 700-750mm vom Boden, 5-15° negative Neigung; verstellbare Montage passt sich verschiedenen Bedienern an.
- Betrachtungsgeometrie: Tastaturposition relativ zu zugehörigen Displays beeinflusst Nutzbarkeit; Bediener-Betrachtungswinkelüberlegungen für Tastaturbeschriftungen; adäquate Beleuchtung für Tastenlegenden-Sichtbarkeit.
Dokumentationsanforderungen
Installationsdokumentation enthält Ausschnittabmessungen, Spezifikationen für Montagezubehör, Dichtungsanforderungen und Kabelverbindungsdetails für Maschinenbauer.
Präzisionsfertigung für Panel-Passform
Schalttafeleinbautastaturen verlangen präzise Maßhaltigkeit, die eine gleichbleibende Passform über Produktionsvolumen sicherstellt. HILPCB bietet Fertigung mit Maßgenauigkeit, die eine zuverlässige Panel-Integration unterstützt.
Warum HILPCB für Industrial Panel Mount Keyboard PCB wählen
Maßgenauigkeit für Panel-Passform
Schalttafeleinbautastaturen erfordern präzise Abmessungen für konsistente Ausschnittpassform und Dichtungsabdichtung. Unsere FR4 PCB-Fertigung hält ein:
- Platinenabmessungen innerhalb ±0,1mm Toleranz
- Montagebohrungspositionen innerhalb ±0,15mm
- Platinenebenheit unter 0,75% für gleichmäßigen Dichtungskontakt
Präzision der Dichtungsnut
Viele Panel-Mount-Designs enthalten PCB-gefräste Dichtungsnuten. Unser CNC-Fräsen erreicht:
- Nutabmessungen innerhalb ±0,1mm für ordnungsgemäßen Dichtungshalt
- Gleichbleibende Nuttiefe über Platinenbereich
- Saubere Nutkanten verhindern Dichtungsbeschädigung
Exzellenz in der Mixed-Technology-Montage
Schalttafeleinbautastaturen kombinieren SMT-Elektronik mit Durchsteckschaltern, Steckverbindern und Montagezubehör. Unsere Montage handhabt:
- SMT-Komponenten mit AOI-Verifizierung
- Selektiv- oder Wellenlöten für Durchsteckmontage
- Hardware-Einsatz und Befestigung
Dichtungsverifizierungsprüfung
Jenseits der Funktionsprüfung unterstützen wir die Dichtungsverifizierung:
- Druckabfallprüfung erkennt Dichtungsfehler
- Visuelle Inspektion bestätigt Dichtungsinstallation
- Dokumentation für Qualitätsaufzeichnungen
Montage mit Dichtungsinstallation
Komplette Schalttafeleinbautastatur-Montage umfasst:
- PCB-Montage nach Standardprozessen
- Dichtungsinstallation mit korrekter Positionierung
- Rahmenmontage und Hardware-Installation
- Maßliche Endkontrolle
Produktionskonsistenz
- Kleinserienmontage für kundenspezifische Panel-Konfigurationen
- Großserienmontage mit SPC-Überwachung der Maßhaltigkeit
- Turnkey-Montage einschließlich Dichtungen, Rahmen und kompletter Panel-Tastatureinheiten
Reichen Sie Ihr Design für Schalttafeleinbautastaturen zur maßlichen Überprüfung und Fertigungsplanung ein.
Haeufige Fragen
Was ist die wichtigste Designherausforderung bei einer Schalttafeleinbautastatur?
Die groesste Herausforderung ist, zuverlaessige Bedienung mit den mechanischen und abdichtungstechnischen Anforderungen der Paneleinbindung zu vereinen. Elektrische Funktion ist wichtig, aber Dichtungskompression, Ausschnitt-Toleranzen, Befestigungskonzept und langfristige Masshaltigkeit entscheiden oft ueber die Feldtauglichkeit der gesamten Baugruppe.
Warum muss die Panel-Integration frueh zusammen mit dem PCB-Design geplant werden?
Weil Gehaeuseausschnitte, Rahmengeometrie, Dichtungsposition und Steckverbinderzugang direkt mit Platinenkontur und Bauteillayout zusammenhaengen. Werden diese Randbedingungen zu spaet beruecksichtigt, entstehen haeufig vermeidbare Redesigns oder Dichtungsprobleme in der Montage.
Was sollte die Produktion bei einer Panel-Mount-Tastaturbaugruppe verifizieren?
Zu verifizieren sind die Masspassung, die Qualitaet der Dichtungsinstallation, die Festigkeit der Befestigung und die Abdichtleistung zusaetzlich zur normalen PCB-Funktion. Diese Kontrollen bestaetigen, dass die Einheit nicht nur elektrisch funktioniert, sondern auch korrekt montiert wird und den Schutz im Einsatz behaelt.
