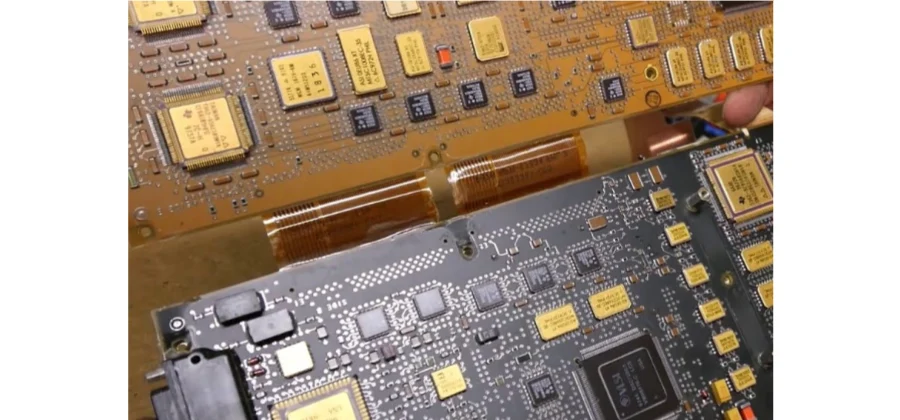

Hochfrequenz-PCB fuer Luft-, Raumfahrt und Verteidigung: Raketenlenkung & Radarsysteme

Planen Sie die PCB-Beschaffung für Luft- und Raumfahrt sowie Verteidigung mit klarer Materialidentität, Lieferantenqualifizierung, Fertigungs- und Bestückungsabnahme, Rückverfolgbarkeit und Freigabeunterlagen.

Ein Platinenauftrag benötigt einen genehmigten Aufbau, eine Fertigungsroute, Abnahmekriterien und einen Freigabenachweis. Anwendungsbezeichnungen wie „Militär-PCB“ oder „Raketen-PCB“ benennen weder eine Verarbeitungsklasse noch eine Lieferantenqualifizierung oder eine vollständige Gerätezulassung. Ein Einkäufer sollte diese Anforderungen in Zeichnung, Kaufspezifikation und Qualitätsvereinbarung klären.

HILPCB bietet passende PCB-Fertigung, SMT-/THT-Bestückung, genehmigte Beschaffung, Programmierung, definierte elektrische oder funktionale Tests und Integrationsleistungen. Beginnen Sie mit dem tatsächlichen Fertigungspaket und dem geforderten Lieferantenumfang, damit das Angebot Route, Aufzeichnungen und offene Punkte vor der Produktion benennen kann.

Beschaffungsumfang für Platine und Baugruppe definieren

Trennen Sie die eingekauften Liefergegenstände:

  • Bare Boards: Freigegebene Fertigungsdaten, Lagenaufbau, Bohrung/Kontur, Materialklasse, Kupfer, Oberfläche, Maße sowie festgelegte Inspektions- oder E-Test-Nachweise
  • Bestückte Baugruppen: Stückliste/AVL, Bestückungsdaten, Zeichnungen, Polarity-Referenzen, Bauteilhandhabung, genehmigter Bestückungsprozess, Programmierung sowie zugängliche elektrische oder funktionale Testanforderungen
  • Elektromechanische Integration: Gehäuse, Kabelbäume, Steckverbinder, Wärmeschnittstellen, Befestigungselemente, Etiketten und die vereinbarten Gesamtgeräte-Prüfungen
  • Qualifizierungsnachweise: Die anwendbare Genehmigung oder Qualifizierung, verantwortliche Organisation, abgedeckter Standort/Prozess, Prüfmuster, Konfiguration, Methode und Abnahmekriterien

Eine Geräteanforderung sollte auf die zugeordnete Zeichnung oder das Abnahmedokument rückführbar sein. Ein Bare-Board-E-Test, ein Bestückungsinspektionsergebnis und ein Gerätequalifizierungsbericht beantworten unterschiedliche Fragen.

Materialidentität und Änderungskontrolle

Materialauswahl wird zur Beschaffungsanforderung, sobald die freigegebene Zeichnung festlegt, was die Produktion verwenden darf. Bewahren Sie das genehmigte Material und den Aufbau über Einkauf, Fertigung, Bestückung und Folgeaufträge.

Dielektrikum- und Aufbauaufzeichnungen

  • Spezifizieren Sie das exakte Laminat oder die genehmigte Materialfamilie, den Aufbau, die Dicke, Kupfer, Oberfläche und die geforderten Lieferantenunterlagen
  • Halten Sie Quelle und Bedingungen jeder im genehmigten Design verwendeten Materialeigenschaft fest; Werte aus anderen Klassen oder Messmethoden sind nicht austauschbar
  • Benennen Sie die Substitutionsbefugnis sowie erforderliche technische Prüfung, Kundenbenachrichtigung oder Requalifizierung, bevor eine Änderung in die Produktion gelangt

High-Frequency-PCB-Optionen umfassen geprüfte HF- und Hybridmaterial-Aufbauten. Das Angebot sollte den tatsächlichen Material- und Fertigungsumfang benennen, statt einen Verlustfaktor oder eine Frequenzangabe auf jede Platine zu übertragen.

Fertigungs- und Bestückungsaufzeichnungen

  • Verknüpfen Sie freigegebene Fertigungs- und Bestückungsrevisionen mit dem Arbeitsauftrag und den spezifizierten Material- oder Bauteilchargen
  • Definieren Sie, welche Coupons, ausgewählten Schliffe, Maßmessungen oder elektrischen Ergebnisse erforderlich sind, mit Musteridentität und Abnahmegrenzen
  • Bewahren Sie Prozessänderungen, Abweichungen, genehmigte Konzessionen, Nacharbeits-Disposition und Wiederholungsteststatus mit dem Freigabedatensatz

Ein Datensatz ist nützlich, wenn er den betroffenen Build identifizieren und eine Untersuchung unterstützen kann. Mehr gesammelte Daten helfen nicht, wenn Charge, Revision, Testmethode oder Disposition nicht wiederherstellbar sind.

Beschichtung, Verguss und Sonderprozesse

Verlangt die Zeichnung eine Beschichtung, einen Verguss oder einen anderen Sonderprozess, benennen Sie das exakte Material, die Prozessspezifikation, die anwendbaren Qualifizierungsnachweise, Keepouts, Inspektion und Reparaturbeschränkungen. Weisen Sie den Prozessanbieter und die Abnahmeverantwortung zu. Ein Beschichtungslabel oder Materialfamilienname begründet nicht die Umgebungsqualifizierung der fertigen Baugruppe.

Standards, Qualifizierung und Auftragsabnahme unterscheiden

Nutzen Sie jedes Dokument für seinen tatsächlichen Geltungsbereich:

  • MIL-PRF-31032: Der DLA-Spezifikationsdatensatz beschreibt Leistungs- und Verifizierungsanforderungen für Leiterplatten mit einem Hersteller-Qualifizierungsrahmen. Wenn der Auftrag sie verlangt, verifizieren Sie die relevante Qualifizierung und die abgedeckte Fertigungsroute über die offizielle Liste und die Kaufanforderungen.
  • IPC-Fertigungsanforderungen: Benennen Sie das anwendbare Dokument, die Revision, Klasse, Addenda und Zeichnungsausnahmen. Eine Verarbeitungs- oder Leistungsklasse ist keine organisationsweite Zertifizierung für jedes Produkt.
  • AS9100/9100er-QMS: IAQG beschreibt 9100 als Qualitätsmanagement-Anforderungen für Luftfahrt-, Raumfahrt- und Verteidigungsorganisationen. Prüfen Sie Entität, Standort, Geltungsbereich und Gültigkeit des Zertifikats, wo diese Qualifizierung gefordert ist; sie zertifiziert nicht jedes Platinendesign.
  • Geräte-Umwelt- oder EMV-Anforderungen: Die verantwortliche Gerätespezifikation bestimmt die anwendbaren Methoden, Konfiguration, Abnahme und den Berichtsumfang. Der Verarbeitungsnachweis der Platine allein ersetzt diese Bewertung nicht.

HILPCB ist als Hersteller nach MIL-PRF-31032 zugelassen und unterliegt den entsprechenden Audits und technischen Prüfungen; die Qualifikation eines DLA-Labors ist davon getrennt auszuweisen. Die Organisation verfügt über ein AS9100-Qualitätsmanagementsystem sowie eine ITAR-registrierte, gesicherte Betriebsstätte mit überprüftem Personal. Geltungsbereich, Standort und Prozess sind jeweils maßgeblich; eine IPC-Klasse ist weder Organisationszertifikat noch Strahlungsnachweis.

Unsere Multilayer-PCB-Fertigung folgt MIL-PRF-31032-Richtlinien mit laufenden Audits, technischen Prüfgremien und DLA-zertifizierten Labortests, um den Status als zugelassener Lieferant aufrechtzuerhalten.

Die DLA-Qualifizierungsliste bietet einen Weg zu den aktuellen MIL-PRF-31032-Qualifizierungsinformationen. Leiten Sie den Status eines Lieferanten nicht aus einem Blog, einem Standard-Logo oder der Aussage ab, er folge „Richtlinien“. Klären Sie jede verbindliche Qualifizierung vor Auftragsvergabe.

Die Auftragsabnahme sollte definieren:

  • Anwendbare E-Test-Methode und -Grenzen mit Einheiten, Netzlistenrevision und Abdeckung
  • Geforderte Coupon-, Schliff-, Maß-, Oberflächen-, Reinheits- oder sonstige Messungen und ihre Abnahmekriterien
  • Stichproben, Wiederholungstests, Fehlerdisposition und Freigabeinstanz
  • Geforderter Zertifikats- oder Berichtsinhalt, Chargen-/Serien-Verknüpfung, Aufbewahrung und Lieferformat

Eine feste Widerstandszahl, ein Inspektionsintervall oder eine Reinheitsgrenze ohne Methode und vertragliche Grundlage ist kein vollständiger Abnahmeplan. Multilayer-PCB-Fertigung kann gegen den tatsächlichen Aufbau und die Aufzeichnungen angeboten werden; geforderte Programmqualifizierungen bedürfen gesonderter Bestätigung.

Materialien und Umgebungsnachweise

FR-4, High-Tg-Materialien, HF-Laminate, Polyimid, Keramik und Metallkern-Aufbauten dienen unterschiedlichen Platinenanforderungen. Die genehmigte Klasse und die komplette Baugruppe bestimmen, welche veröffentlichten Materialdaten relevant sind.

Themen der Materialprüfung:

  • HF-Laminate: Klasse, Aufbau, Kupfer, Oberfläche, Bedingungen der Lieferantendaten und zulässige Substitutionen
  • Polyimid/Flex: Genehmigter Aufbau, Coverlay- und Klebstoffsystem, Prozessgrenzen, Verpackung und definierte Biege- oder Einbauanforderungen
  • Keramik: Keramikklasse, Metallisierung, Maße, Anbindungsroute und der spezifizierte thermische oder elektrische Nachweis
  • Klebe- und Schutzmittel: Exaktes Produkt, Lager-/Aushärte-/Handhabungsbedingungen, Prozessverträglichkeit und geforderte Qualifizierungsunterlagen

Keramik-PCB-Optionen können als eigene Fertigungsroute geprüft werden; die Wärmeleitfähigkeit einer Keramik ist keine Bewertung für jede Keramikplatine oder komplette Baugruppe. Allgemeine Temperaturextreme einer Materialfamilie sollten genehmigte Lieferantendaten und Baugruppengrenzen nicht ersetzen.

Umgebungsnachweise sollten benennen:

  • Testmethode und -revision, Musteraufbau, Betriebs- oder Lagerzustand und verantwortlicher Prüfdienst
  • Montage, Schnittstellen, Kabel und andere Konfigurationsdetails zur Interpretation des Berichts
  • Die spezifizierte Beanspruchung sowie Inspektions- oder Funktionsabnahmekriterien
  • Musteridentität, beobachtete Ergebnisse, Abweichungen, Fehler und etwaige Folge- oder Requalifizierung

Der Lieferant kann die spezifizierten Muster bauen und vereinbarte Fertigungsaufzeichnungen liefern. Das verantwortliche Geräteteam bestimmt, wie der entstehende Qualifizierungsnachweis auf sein Produkt anzuwenden ist.

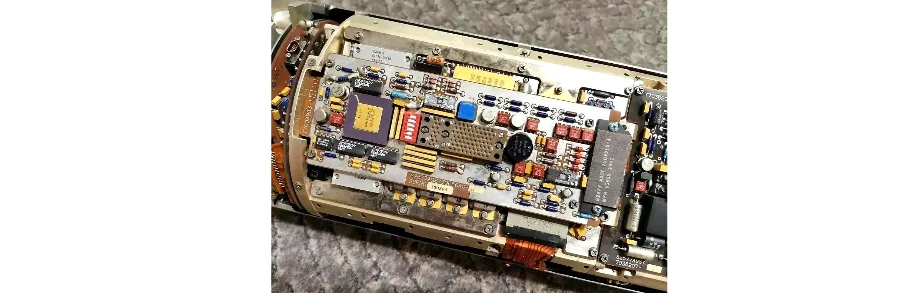

Beispielhafte elektronische Baugruppe in einem mechanischen Gehäuse

Fertigung und Inspektion für den freigegebenen Aufbau

HILPCB unterstützt Multilayer-, HDI-, HF-, Flex-/Starrflex-, Heavy-Copper- und Keramikoptionen über ihre passenden Produktrouten. Prüfen Sie erweiterte Merkmale als Aufbau, statt jedes veröffentlichte Maximum zu kombinieren.

HILPCB bietet für jede Leiterplatte 100 % elektrische Versandprüfungen mit Flying Probe oder Nagelbett, ausgewählte Schliff-, thermische und HF-Prüfungen sowie Mini-BGA/CSP-Bestückung. Die Fertigung kann qualifizierte 0,1-mm-HDI und ±5 % Impedanzkontrolle umfassen. Materialtemperaturkoeffizienten oder Polyimid-Extremwerte sind daraus nicht abzuleiten; auch keine universelle Wrap- oder Bedrohungsoptimierung.

Die Fertigungsprüfung umfasst:

  • Freigegebener Lagenaufbau und genehmigtes Material/Kupfer/Oberfläche
  • Via-Aufbau, Bohrung und Registrierung, gefüllte/abgedeckte Vias wo spezifiziert und sequenzielle Prozesse wo nötig
  • Impedanz-Sollwerte, Toleranz, Coupon und die genehmigte Messmethode wo gefordert
  • Inspektionszugang, E-Test-Daten, Nutzenbildung, Maße und geforderte Freigabenachweise

Bestückungsinspektion und -tests haben getrennte Rollen:

  • SPI prüft Lotpastendepots vor Platzierung/Reflow
  • AOI prüft sichtbare Bauteil- und Lötzustände; ausgewählte Röntgeninspektion bewertet vereinbarte verdeckte Lötstellen
  • ICT oder Flying Probe prüft zugängliche elektrische Merkmale innerhalb der vereinbarten Abdeckung
  • Funktionstests prüfen das durch Firmware, Vorrichtung, Anschlüsse, Lasten, Grenzen und Ablauf definierte Verhalten

Unsere SMT-Bestückungs-Route umfasst programspezifische Erstmuster-, Profil-, Inspektions-, Programmier-, Test- und Chargenaufzeichnungs-Optionen. Definieren Sie, was für das tatsächliche Gehäusemix und den Auftrag erforderlich ist. Keine einzelne Inspektionsmethode begründet vollständige Produktzuverlässigkeit.

Liefer- und Produktionsunterstützung mit HILPCB

Ein wiederholbarer Build braucht kontrollierte Quelldaten und klare Änderungsbefugnisse. HILPCBs Turnkey-Bestückung kann Fertigung, Beschaffung, SMT/THT, Programmierung und definierte Tests unter einer genehmigten Stückliste/AVL und einem Substitutionsprozess verbinden.

HILPCB unterstützt die Beschaffung authentischer Bauteile bei zugelassenen Lieferanten, AOI-/Röntgenprüfung und vereinbarte Umweltscreenings sowie DFM-, Wärme- und EMV-Engineering. Obsoleszenz- und Konfigurationsmanagement sowie Unterstützung vom Prototyp bis zur Serie können ebenfalls dazugehören. Das ist keine Garantie gegen alle Fehler oder für die Feldlebensdauer.

Beschaffungs- und Freigabeunterstützung:

  • Legen Sie konsignierte, Teil- oder Voll-Turnkey-Beschaffung fest und genehmigen Sie Lieferanten, Alternativen, Datums-/Chargenbeschränkungen und Authentizitätsnachweise
  • Definieren Sie Material- und Bauteilidentifikation, feuchteempfindliche Handhabung, Lagerung, Eingangskontrollen und Ausnahmen
  • Halten Sie Revision, Programme, Bestückungsprofil, Inspektions-/Testabdeckung, Konzessionen und Freigabeaufzeichnungen mit dem Build verbunden
  • Etablieren Sie Erstmuster- oder Pilotabnahme vor dem Übergang zur Großserienbestückung, mit Bedarfsplanung, Ersatzteilen, Verpackung und Änderungsmitteilungs-Anforderungen

Weitere Fertigungsübergabe-Themen:

  • Material- oder Prozessänderungen, die technische Genehmigung erfordern
  • Bauteil-Lebenszyklus- und Obsoleszenzprüfung gegen die genehmigte Stückliste
  • Das geforderte Aufzeichnungspaket, Aufbewahrung, Versandetiketten und Konfigurationsidentifikation
  • Spezifizierte Kabelbaum-/Gehäuseintegration und Gesamtgeräte-Testverantwortung

Für jede verbindliche Standortqualifizierung, regulatorische Handhabungsbedingung oder Datenzugriffsanforderung: Benennen Sie sie, bevor Produktionsdaten geteilt oder eine Route zugesagt wird. Das Angebot sollte den relevanten Lieferantenumfang und die Verpflichtungen ausdrücklich bestätigen.

Angebot für Platine und Nachweispaket vorbereiten

Senden Sie Fertigungsdateien und Zeichnungen, Lagenaufbau, Stückliste/AVL/Bestückungsliste wo anwendbar, Stückzahl/Baustufe, genehmigte Materialien und Alternativen sowie die tatsächlichen Inspektions-/Testanforderungen. Listen Sie verbindliche Lieferantenqualifizierungen und die zur Umfangsverifikation nötigen Nachweise. Fügen Sie Firmware, Vorrichtungen, Lasten, Abnahmegrenzen, geforderte Chargen-/Serienaufzeichnungen, Änderungsbefugnis und Lieferdokumentation bei.

Dieses Paket ermöglicht HILPCB, passende Fertigungs-, Bestückungs-, Beschaffungs- und Integrationsarbeiten zu bewerten sowie Erstmuster, Folgebuild und Aufzeichnungslieferungen anzubieten. Klären Sie Qualifizierungs- und Abnahmelücken vor der Produktionsfreigabe und bewahren Sie dann die genehmigte Basis über Folgeaufträge.

Häufige Fragen

Legt ein Luft- und Raumfahrt- oder Verteidigungslabel den Frequenzbereich einer Platine fest?

Nein. Die genehmigte Geräte- und Platinenspezifikation definiert die elektrischen Anforderungen. Ein generisches Anwendungslabel begründet weder ein Material noch eine Fertigungsfähigkeit oder Qualifizierung.

Wie sollten Umgebungsanforderungen in einem PCB-Auftrag erscheinen?

Benennen Sie die anwendbare Spezifikation, den verantwortlichen Prüfdienst, Muster und Konfiguration, Abnahmekriterien und geforderte Berichte. Trennen Sie Fertigungs-/Bestückungsabnahme von der Gerätequalifizierung.

Was ist der Unterschied zwischen MIL-PRF-31032 und einer IPC-Abnahmeklasse?

MIL-PRF-31032 umfasst einen Leiterplatten-Qualifizierungsrahmen und Leistungs-/Verifizierungsanforderungen. Ein anwendbares IPC-Dokument und eine Klasse definieren ihren eigenen Produktabnahmeumfang. Geben Sie genau an, welche Dokumente und Qualifizierungen der Auftrag verlangt; kein Name allein ersetzt Zeichnung und Qualitätsvereinbarung.

Gibt es eine universelle PCB-Qualifizierungstestliste?

Nein. Die Kaufunterlagen und das anwendbare Qualifizierungsprogramm bestimmen Methoden, Stichproben, Abnahme und Wiederholungstestanforderungen. Ein Baugruppentest oder Gerätebericht muss die Konfiguration benennen, auf die er sich bezieht.

Wie wird Lieferketten-Nachweis spezifiziert?

Vereinbaren Sie genehmigte Quellen, Substitutionsbefugnis, Eingangskontrollen, Authentizitäts-/Herkunftsnachweise, Material- oder Bauteilchargen-Verknüpfung und Aufbewahrung. Fordern Sie Nachweise für jede geforderte Lieferantenqualifizierung an, statt sie aus einem Marketinglabel abzuleiten.

Kann HILPCB Entwicklung und Serienproduktion unterstützen?

HILPCB bietet Prototypen- und Kleinserienrouten, Erstmuster- und Testaufzeichnungs-Optionen sowie geprüfte Folge-/Serienfertigung. Liefern Sie die freigegebenen Daten, das Beschaffungsmodell, die Testbereitschaft, die Stückzahl und die geforderten Nachweise, damit das Angebot die tatsächliche Arbeit und den Zeitplan definieren kann.

Was bedeutet „Raketen-PCB“ in der Beschaffung?

Es ist ein Anwendungslabel, keine anerkannte PCB-Verarbeitungsklasse und kein Nachweis einer Lieferantenzulassung. Die Beschaffung braucht weiterhin die genehmigten Fertigungsdaten, die anwendbaren Qualifizierungen, Abnahmekriterien und Freigabeaufzeichnungen.
