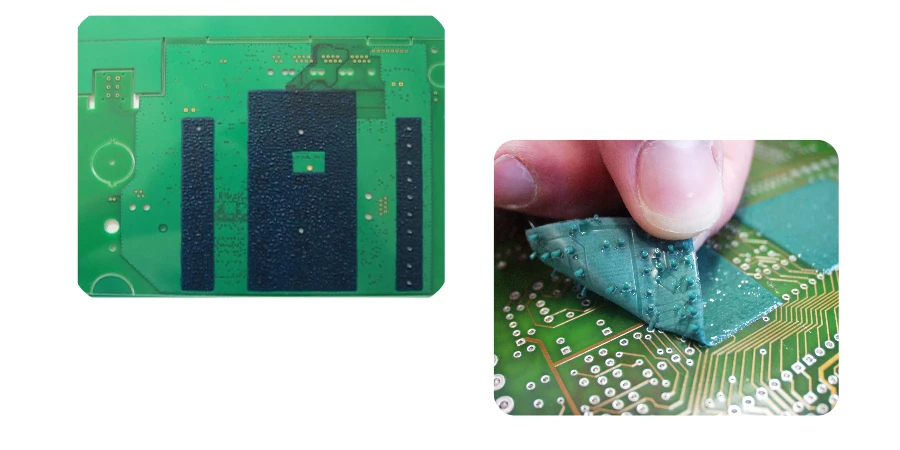

Abziehbare Maskierung schützt definierte Leiterplattenbereiche temporär und wird zu einem vereinbarten Prozessschritt entfernt. Goldkontakte, ungenutzte durchkontaktierte Löcher, Steckverbinder und Testpunkte können beim Löten oder Beschichten Schutz benötigen, doch Material und Auftragverfahren müssen zur Belastung passen. Eine siebgedruckte Fertigungsmaske und eine dispensierte Spot-Maske für die Montage sind zwei verschiedene Prozessentscheidungen.
HILPCB kann die Leiterplatten-/Bestückungsdaten, die Schutzbereiche und den Testzugang gemeinsam mit der Fertigungs- und SMT/THT-Route prüfen. Nehmen Sie die temporäre Maskierung in die Anfrage auf, damit das genaue Material, der Verantwortliche für die Applikation, die Prozessfolge und die Entfernungsabnahme für den Build bestätigt werden. Eine reproduzierbare Maskierungsoperation kann manuelle Arbeit reduzieren, wenn Applikations- und Abziehzeit zur Geometrie und Stückzahl passen.
Kritische Anwendungen für abziehbare Maskierungstechnologie bei PCBs
Bei der Mischtechnologie-Montage aus SMT-Bestückung und THT-Bestückung sind die Löcher, Pads oder Kontaktflächen zu schützen, die unverlötet bleiben müssen. Wählen Sie eine qualifizierte temporäre Maske, eine Selektivlötroute oder einen Pallet für die tatsächliche Lötkontakt- und Bauteilexposition. Ein abziehbarer Film ist nicht automatisch ein Hitzeschild für ein ganzes bestücktes SMT-Bauteil.
Goldkontakte erhalten ihre vorgegebene Kontaktoberfläche normalerweise in der Fertigung. Temporärer Schutz während der späteren Montage kann helfen, Lötzinn, Flussmittel oder Beschichtung von der fertigen Kontaktfläche fernzuhalten; qualifizieren Sie Verträglichkeit und Entfernung ohne Beschädigung der Oberfläche. Ist ein separater Metallisierungsschritt erforderlich, definieren Sie diesen Prozess explizit. Eine entfernbare Lötmaske ersetzt kein Selektivbeschichtungswerkzeug und definiert nicht die Beschichtungsfolge.
Bei schutzlackierten Baugruppen für Automotive, Aerospace oder Industrie können Steckverbinder, Testpunkte und Einstellpotentiometer Beschichtungs-Freistellungen benötigen. Vergleichen Sie Klebeband, Kappen, dispensierte Abziehprodukte und gedruckte Masken anhand von Beschichtungschemie, Kapillareintritt, Entfernungszugang und Rückstandsgrenzen. Wiederholgenauigkeit und Zeitersparnis müssen aus dem tatsächlichen Abdeckungs-/Entfernungsversuch kommen, nicht aus einem universellen Prozentwert.
Materialauswahl und Prozesskompatibilität
Wählen Sie ein konkretes Produkt und unterscheiden Sie dessen vorgesehenen Einsatz:
Montagemasken auf Latexbasis
- Können flexible temporäre Abdeckung um Steckverbinder oder andere Merkmale bieten
- Produktkennzeichnung/SDS, Substratverträglichkeit und etwaige Latex-Einschränkungen prüfen
- Durchtrocknung durch die aufgetragene Schichtdicke vor Löt- oder Beschichtungsbelastung bestätigen
- Das Abziehfenster nach der tatsächlichen Wärme-, Lösungsmittel- und Lagerungsfolge qualifizieren
Wasserbasierte synthetische und abwaschbare Systeme
- „Wasserbasiert“ beschreibt den Träger, kein universelles Aushärteschema und keinen Null-Emissions-Anspruch
- Ein abziehbares Produkt und eine wasserabwaschbare Maske nutzen verschiedene Entfernungswege
- Reinigungschemie, eingeschlossenes Material, Spül-/Trockenzugang und Anlagenverträglichkeit prüfen
- Viskosität und Auftragverfahren auf das Merkmal abstimmen; nicht jedes Produkt ist siebdruckfähig

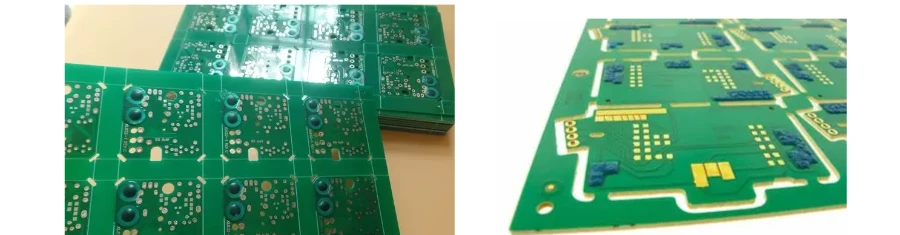

Gedruckte Fertigungsmasken
- Genaue Sorte, Endabdeckung und Prozessfolge in der Fertigungszeichnung festlegen
- Manche Sorten unterstützen Wellen-/Reflow-Löten oder Metallisierung; Mehrfachzyklus-Fähigkeit ist sortenabhängig
- Lochabdeckung, Haftung auf jeder Oberfläche und Zugänglichkeit zum Abziehen prüfen
- Permanente Lötmaskenöffnungen und temporäre Masken-Artworks getrennt halten
Die Produktübersicht Peters SD 2950 führt Wellen-/Reflow- und Metallisierungsanwendungen auf, mit Mehrfachlötung für einige Versionen. Das zeigt die Notwendigkeit, eine Sorte für den Einsatz zu wählen. Es qualifiziert nicht jede entfernbare Maske für diese Prozesse.
Kritische Prozessparameter
Legen Sie Nass-/Trockenschichtdicke, Trocknung oder Aushärtung, spätere Spitzen-/Haltezeit-/Zykluszahl, Beschichtungs-/Reinigungsexposition und das Entfernungsfenster anhand des gewählten Produkts und eines repräsentativen Build-Versuchs fest. Beispielsweise verlangt die veröffentlichte Anleitung zu Electrolubes PCS Revision 7 (2020) mindestens 1 mm zum leichteren Abziehen; diese Anforderung einer Montage-Spot-Maske lässt sich nicht durch eine generische 0,1–0,2-mm-Regel für gedruckte Filme ersetzen.
Für eine Druckroute qualifizieren Sie Maschenweite/Fadendurchmesser, Schablone/Emulsion, Abstand, Rakelhärte/-winkel/-druck, Geschwindigkeit und Unterlage zusammen mit Viskosität und Artwork. Beim Dispensieren definieren Sie Raupeform, Überbrückung/Verlaufen und eingeschlossene Taschen. Keine Route hat eine universelle Maschenweite, Geschwindigkeit oder Schichtdicke für jede Leiterplatte.
Dokumentieren Sie Auftrags-/Trocknungsdaten, nachfolgende Prozessexpositionen und die geplante Entfernungsstufe. Lagerung, Feuchte und Licht können eine konkrete Rezeptur beeinflussen; nutzen Sie deren tatsächliche Grenzen, statt anzunehmen, dass UV das Abziehfenster immer halbiert.
Designrichtlinien für die Implementierung abziehbarer Maskierungen
Eine wirksame Implementierung abziehbarer Maskierung erfordert sorgfältige Designüberlegungen ab dem initialen PCB-Layout:
Kritische Designregeln:
→ Maskengrenze und Passung
- Legen Sie sowohl den zu schützenden Bereich als auch den maskenfrei zu haltenden Bereich fest
- Kombinieren Sie Applikations-Passung, Kantendefinition und Toleranzen der Leiterplattenmerkmale, um Überlappung und Freihaltung zu bestimmen
- Zur Veranschaulichung: Angenommene ±0,15 mm Applikations-Passung plus ±0,05 mm Kantenvariation ergeben eine konservative ±0,20-mm-Kantenzugabe. Eine nominelle 0,30-mm-Freihaltung ließe 0,10 mm vor weiteren Toleranzen; prüfen Sie auch die erforderliche Abdeckung an der gegenüberliegenden Kante. Dies sind angenommene Eingaben, keine HILPCB-Designregeln.
→ Ecken und Abziehzugang
- Vermeiden Sie schmale Stege, scharfe Rücksprünge und isolierte Ablagerungen, die reißen oder hängen bleiben
- Sorgen Sie für eine zugängliche Abziehlasche oder -kante, soweit Material/Applikation es erlauben
- Qualifizieren Sie Eckenradien und Verbindungsstege für Filmfestigkeit und die tatsächliche Abziehrichtung
→ Bauteilabstände
- Prüfen Sie feinpitchige QFP/QFN-, BGA- und Kleinpassiv-Geometrie mit Druck-/Dispense-Toleranz und Abziehweg
- Halten Sie Material von Kavitäten, beweglichen Teilen und Schnittstellen fern, wo es kriechen oder eingeschlossen werden kann
- Beachten Sie Steckverbinder-Freihaltungen und Oberflächenanforderungen; schützen Sie Testpads nur bis zu ihrer vorgesehenen Teststufe
Best Practices für die Dokumentation:
Der Erfolg der Maskierungsapplikation hängt stark von klarer Kommunikation zwischen Design- und Fertigungsteams ab. Ihr Fertigungsdatenpaket sollte enthalten:
Dedizierte Artwork-Lage: Verwenden Sie einen eindeutigen Namen wie
Top_Peelable_MaskoderBottom_Peelable_Maskmit Angabe von Seite, Polarität und Einheiten. Eine.GPM-Erweiterung ist eine Projektkonvention und allein nicht ausreichend, um den Prozess zu identifizieren. Liefern Sie Kontur und Daten der permanenten Maske zur Passungsprüfung mit.Montage-/Prozesszeichnungen: Kennzeichnen Sie das gewählte Produkt oder die Freigaberegel, geschützte Löcher/Kontakte, Beschichtungs-Freistellungen, Applikations-/Entfernungsverantwortlichen und -stufe, thermische/chemische Expositionen sowie akzeptable Rückstands- oder Oberflächenzustände. Referenzfotos können das Erstmusterergebnis verdeutlichen.
Mechanik-/Vorrichtungsinformationen: Geben Sie die geplante Film-/Raupenhülle und relevante Bauteil-, Pallet- oder Vorrichtungsabstände an. Nutzen Sie wo hilfreich ein STEP-Modell oder eine Schnitt-/Detailzeichnung; Standard-CAD der nackten Leiterplatte enthält das temporäre Material nicht automatisch.
Eine Abweichung zwischen Artwork-Revision, Seite oder Entfernungsstufe kann die falschen Löcher verlöten oder spätere Tests verhindern. Prüfen Sie ein markiertes Erstmuster vor Freigabe des Wiederholprozesses.
Fertigungsprozessintegration und Qualitätskontrolle
Integrieren Sie die Maske in die tatsächliche Multilayer-PCB-Fertigung bzw. Montagefolge: Oberfläche, Reinigung, Applikation, Trocknung/Aushärtung, Löt-/Beschichtungsexposition, Entfernung und Inspektion. Validieren Sie Haftung und Ablösung auf der realen Oberfläche und permanenten Lötmaske. Prüfen Sie Lochöffnungen und Kapillarwege ebenso wie die sichtbare ebene Fläche.
Die Aushärtung abziehbarer Masken muss den Herstellerangaben des gewählten Produkts und einem dokumentierten Prozessversuch folgen. Temperatur, Haltezeit, Platinengeometrie und spätere Lötexposition beeinflussen Haftung und sauberes Entfernen.
Prüfen Sie Abdeckung, Kantenlage, Poren/Nadelstiche, Trocknungs-/Aushärtezustand und – wo festgelegt – die Schichtdicke mit dem Merkmal angemessener Beleuchtung und Vergrößerung. Nach dem Entfernen auf Fragmente in Löchern/Steckverbindern, Rückstände, Oberflächenschäden und Beschichtungsablösung prüfen und die definierte elektrische bzw. Kontaktprüfung durchführen. Ist eine Abziehkraftmessung gefordert, legen Sie Methode und Grenzen fest. Bewahren Sie Materialcharge, Artwork-Revision, Expositions- und Abnahmeaufzeichnungen für den freigegebenen Prozess auf.
Kosten-Nutzen-Analyse und ROI-Überlegungen
Vergleichen Sie für dieselben Schutzbereiche und Abnahmekriterien die Gesamtkosten aus Einrichtung, Material, Applikation, Trocknungs-/Aushärtekapazität, Entfernung, Inspektion und Nacharbeit. Gedruckte Abdeckung kann zu einem stabilen Wiederholmuster passen; Klebeband, Kappen oder Dispensieren können zu wechselnden Designs oder dreidimensionalen Merkmalen passen.
Als veranschaulichendes Beispiel für ein 200er-Los: Angenommen, das Aufbringen/Entfernen von Klebeband dauert 3 Minuten pro Platine und die Alternative 1 Minute. Die rohe Direktarbeit-Differenz beträgt 400 Minuten bzw. 6,67 Stunden. Multiplizieren Sie mit dem relevanten Stundensatz und ziehen Sie dann zusätzliche Kosten für Einrichtung, Material, Handhabung und Inspektion ab. Diese angenommenen Zeiten sind keine HILPCB-Zykluszeiten oder garantierten Einsparungen; verstrichene Ofenzeit und Direktarbeit sind verschiedene Eingaben.
Nutzen Sie Pilotergebnisse zu Abdeckungsfehlern, Abziehfragmenten, Rückständen, Kontaktschäden und Nachprüfung. Vergleichen Sie die Gesamtkosten pro akzeptierter nutzbarer Platine einschließlich Ausfall und Nacharbeit über die stabile Revisions-/Wiederverwendungsmenge. Eine technisch ungeeignete Maske wird nicht dadurch akzeptabel, dass ihre Applikation schneller ist.
HILPCBs SMT/THT- und Turnkey-Assembly-Routen können Leiterplatten-/BOM-Revisionen, Beschaffung, Montageunterstützung, Inspektion, Programmierung und definierte ICT/FCT mit dem zugewiesenen Maskierungsschritt abstimmen. Verfügbare Erstmuster-, Profil-, ausgewählte Inspektions-/Test- und Chargenaufzeichnungen können die vereinbarte Freigabe dokumentieren. Senden Sie das temporäre Masken-Artwork, Produkt-/Prozessanforderungen, Oberfläche, Loch-/Kontaktdetails, Expositionsfolge, Stückzahl, Entfernungsstufe und Abnahmeprüfungen mit der Anfrage, damit Build und Maskierungsverantwortung gemeinsam geprüft werden können.
FAQ
Wann sollte ich abziehbare Maskierung statt permanenter Lötmaske erwägen?
Setzen Sie eine qualifizierte temporäre Maske ein, wo ein Bereich während einer bestimmten Löt-/Beschichtungsoperation Schutz braucht und später freiliegen muss. Goldkontakte, ungenutzte Löcher, Steckverbinderbereiche und Testpads sind Beispiele. Permanente Lötmaske ist Teil der freigegebenen Leiterplattenkonstruktion; ein temporärer Film ersetzt nicht ihre Isolations- oder Langzeitschutzfunktion.
Welchen Einfluss hat abziehbare Maskierung auf die Durchlaufzeit?
Berücksichtigen Sie Artwork-/Sieb- oder Dispensiereinrichtung, Materialverfügbarkeit, Trocknung/Aushärtung, Prozessfreigabe, Entfernung und Inspektion. Wiederverwendung kann Einrichtungsarbeit reduzieren, doch der Wiederhol-Build folgt weiterhin seiner freigegebenen Expositions- und Entfernungsfolge. Kalkulieren Sie diese Schritte mit dem Fertigungs- oder Montagezeitplan.
Kann abziehbare Maskierung mehrere Reflow-Zyklen überstehen?
Nur wenn die gewählte Sorte und die tatsächliche Spitzentemperatur, Haltezeit, Zykluszahl, das Substrat und die Abziehstufe qualifiziert sind. Einige gedruckte Maskenversionen unterstützen mehrere Lötexpositionen; eine Beschichtungs-Spot-Maske ist nicht automatisch reflowfähig. Folgen Sie dem Entfernungsfenster der Sorte, statt anzunehmen, dass jeder Zyklus die Haftung erhöht oder sofortiges heißes Abziehen sicher ist.
Wie beeinflusst abziehbare Maskierung die Testbarkeit der Leiterplatte?
Die Maske kann Testpads bis zu ihrer geplanten Nutzung schützen. Entfernen Sie sie und inspizieren/reinigen Sie wie festgelegt vor dem Nadelkontakt, oder schaffen Sie freigegebenen externen Steckverbinderzugang. Gehen Sie nicht davon aus, dass eine Federnadel den Film zuverlässig durchstechen kann: Fragmente, Rückstände, schlechter Kontakt und Oberflächenschäden können das Ergebnis verändern. Berücksichtigen Sie Raupen-/Filmhöhe und Entfernungszugang in der Adapterprüfung.
Welche Umweltaspekte sind zu beachten?
Prüfen Sie das aktuelle SDS und technische Datenblatt des konkreten Produkts zu Handhabung, Emissionen und Reinigungsanforderungen. Wasserbasiert, latexfrei, RoHS-Status, Nichtentflammbarkeit und Abfalleinstufung sind getrennte Eigenschaften. Bestimmen Sie die Entsorgung für das tatsächlich verwendete Material und die Kontaminanten mit der zuständigen Stelle; leiten Sie keinen universellen Null-VOC- oder Nicht-Sonderabfall-Status aus dem Chemieetikett ab.
Lassen sich Applikationsfehler nacharbeiten?
Nutzen Sie das vom Hersteller freigegebene Entfernungs- und Wiederauftragsverfahren für das exakte Material und dessen Aushärtezustand. Ein ausgehärteter Abziehfilm soll innerhalb seines qualifizierten Fensters entfernt werden; eine abwaschbare Maske braucht ihr kompatibles Waschverfahren. Gehen Sie nicht davon aus, dass Wasser oder Alkohol ein universeller Reiniger ist, und prüfen Sie Oberfläche, Löcher, Bauteile und Rückstände, bevor Sie einen nachgearbeiteten Bereich freigeben.
Was sind PCB-Maskantien?
Der Begriff umfasst temporäre Schutzmaskierungsmaterialien, einschließlich abziehbarer Filme und einiger abwaschbarer Produkte. Geben Sie an, ob die Anforderung Lotabweisung, Beschichtungs-Freistellung oder ein anderer Prozess ist, und legen Sie dann das exakte Material, die Applikation, die Exposition und die Entfernungsabnahme fest. Der Begriff allein definiert weder Temperaturfestigkeit noch Rückstandsverhalten.
