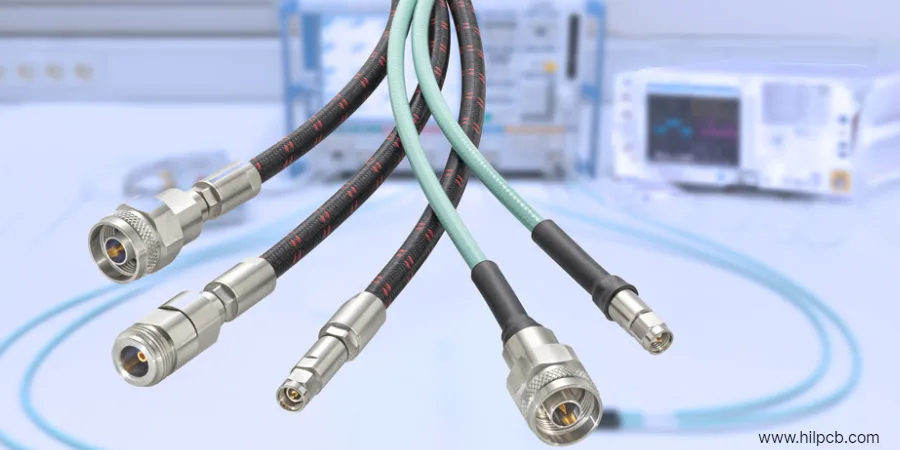

Was ist ein Hochfrequenzkabel?
Hochfrequenzkabel übertragen HF- oder andere hochfrequente Signale zwischen Geräten. Koaxialkabel sind eine verbreitete Form; Twinax und spezialisierte abgeschirmte Konstruktionen dienen unterschiedlichen Signal- und Messaufgaben.
RF-Kabel sind so konstruiert, dass sie elektromagnetische Interferenz (EMI) verhindern und die Signalintegrität über längere Distanzen oder bei höheren Frequenzen bewahren. Sie sind mit einem Innenleiter, dielektrischer Isolierung, Metallabschirmung und einem Außenmantel aufgebaut, die zusammenwirken, um Signaldämpfung zu reduzieren und zu verhindern, dass externes Rauschen das Signal verzerrt.

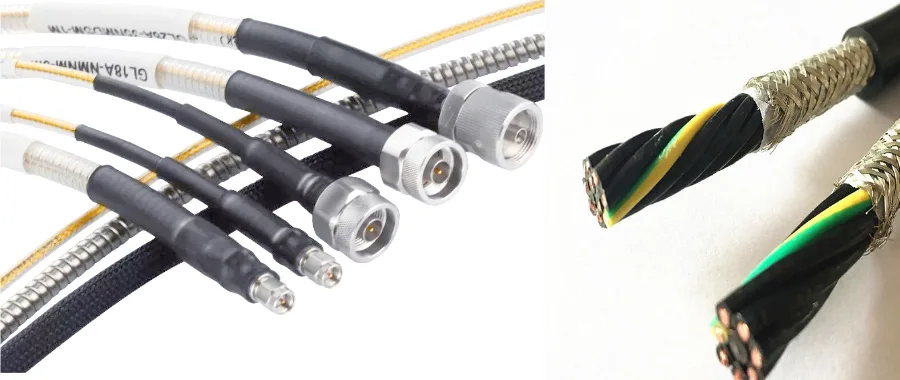

Arten von Hochfrequenzkabeln
Es gibt mehrere Arten von RF-Kabeln, die jeweils auf spezifische Anwendungen und Leistungsanforderungen zugeschnitten sind. Im Folgenden untersuchen wir die am häufigsten verwendeten RF-Kabeltypen:
Koaxiale RF-Kabel
Koaxiale RF-Kabel sind die am häufigsten verwendeten Kabel in Hochfrequenzanwendungen. Sie bestehen aus einem zentralen Leiter, dielektrischer Isolierung, Metallabschirmung und einem äußeren Schutzmantel. Diese Kabel eignen sich für Telekommunikation, Rundfunk, Unterhaltungselektronik und mehr.
Häufige Arten von Koaxialkabeln sind:
- RG-58: Leicht und ideal für Amateurfunk oder Kurzstreckenanwendungen.
- RG-213: Schwerer und haltbarer, verwendet für Hochleistungssysteme.
- LMR-Serie: Flexible, verlustarme Kabel, typischerweise in drahtlosen Kommunikationssystemen verwendet.
Vorteile:
- Hervorragende Abschirmung gegen externe Störungen.
- Weit verbreitet mit leichtem Zugang zu Komponenten und Steckern.
Überlegungen:
- Können bei sehr hohen Frequenzen im Vergleich zu spezialisierteren Kabeln höhere Signalverluste haben.
Semi-rigide Koaxialkabel
Semi-rigides Koaxial nutzt meist einen geformten metallischen Außenleiter und ein spezifiziertes Dielektrikum (oft PTFE). Die stabile Geometrie unterstützt reproduzierbare Mikrowellenperformance; Biegegrenzen und Steckverbinderkompatibilität sind zu beachten.
Anwendungen:
- Verwendet in Mikrowellenkommunikation, Luft- und Raumfahrt und hochpräzisen RF-Tests.
Vorteile:
- Hervorragende Signalintegrität mit minimaler Dämpfung.
- Starke Abschirmfähigkeiten.
Überlegungen:
- Nicht so flexibel wie Standard-Koaxialkabel, erfordern spezielle Werkzeuge für die Installation.
Twinaxiale und Triaxiale Kabel
Twinax führt zwei Innenleiter in einer gemeinsamen Abschirmung und wird oft für kontrollierte Differentiallinks verwendet. Triax hat typischerweise einen Mittelleiter und zwei konzentrische Schirmungen, nützlich für Guard-Technik für Niederstrommessungen; beide sind keine austauschbaren HF-Koax-Varianten.
Anwendungen:
- Twinax: kontrollierte differentielle Datenlinks. Triax: Präzisionsmessungen mit Guard-Anschluss oder spezielle rauscharme Interconnects.
Vorteile:
- Abschirmung, Rauschen und Impedanzverhalten unterscheiden sich; qualifizieren Sie jedes für die jeweilige Anwendung, statt beide pauschal als ideal für Militär-/Rechenzentrumslinks auszuweisen.
- Ideal für Rechenzentren, militärische Systeme und Umgebungen mit hoher EMI.
Überlegungen:
- Höhere Kosten aufgrund zusätzlicher Abschirmungsschichten.
- Weniger flexibel als Standard-Koaxialkabel.
Mikro-Koaxialkabel
Mikro-Koax wird gewählt, wo Verdrahtungsraum und Steckverbindergröße zählen. Nutzbare Frequenz, Einfügedämpfung und Leistungsfähigkeit hängen vom konkreten Kabeldurchmesser, Dielektrikum, Schirm und Konfektion ab.
Anwendungen:
- Wearable-Technologie, IoT-Geräte und medizinische Instrumentierung.
Vorteile:
- Extrem klein und flexibel, ideal für kompakte Systeme.
- Geringer Signalverlust über kurze Distanzen.
Überlegungen:
- Dämpfung und Leistungsfähigkeit hängen allgemein von Durchmesser, Material, Frequenz, Länge und Temperatur ab; ein kleiner Durchmesser setzt keine feste maximale Bandbreite.
- Nicht geeignet für Langstreckenübertragung.

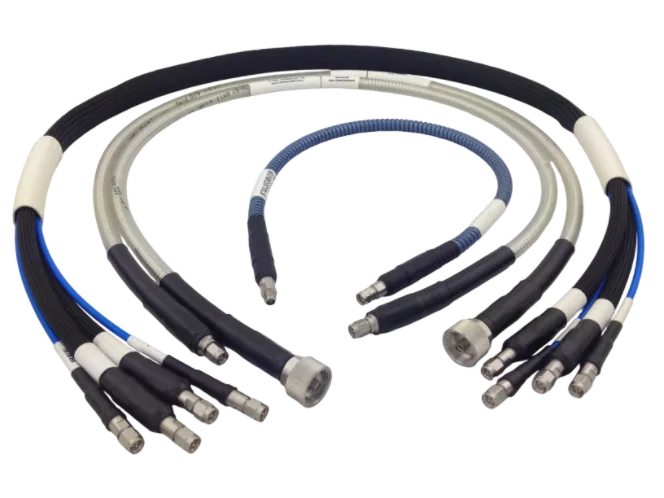

Kundenspezifische RF-Kabel: Lösung des Problems, zuverlässige Hersteller zu finden
Einen zuverlässigen RF-Kabelhersteller zu finden, kann eine Herausforderung sein. Kundenspezifische RF-Kabel sind oft für Projekte mit spezifischen Leistungsanforderungen notwendig, aber die Beschaffung dieser Kabel von einem vertrauenswürdigen und effizienten Hersteller kann schwierig sein, insbesondere wenn die Optionen begrenzt sind.
Die Herausforderung
Während viele Hersteller Standard-RF-Kabel anbieten, ist es nicht immer einfach, einen zu finden, der kundenspezifische RF-Kabellösungen bietet, die Ihren einzigartigen Bedürfnissen entsprechen. Ob es um spezielle Abschirmung, Impedanzanpassung oder verlustarme Übertragung für bestimmte Frequenzen geht - eine zuverlässige Quelle zu finden, die Kabel mit den exakten für Ihr Projekt erforderlichen Spezifikationen produzieren kann, kann zeitaufwändig sein.
Viele Unternehmen bieten generische Kabel an, die möglicherweise nicht den genauen Anforderungen von Hochleistungssystemen oder spezifischen Umweltbedingungen entsprechen. Dies lässt Unternehmen oft damit kämpfen, eine Quelle zu finden, die maßgeschneiderte Kabel termingerecht, mit den richtigen Materialien und zu einem wettbewerbsfähigen Preis liefern kann.
Wie HILPCB helfen kann
Bei HILPCB verstehen wir die Herausforderungen, zuverlässige kundenspezifische RF-Kabelhersteller zu finden. Als führender PCB-Hersteller und Elektronikmontageanbieter bieten wir umfassende Lösungen, einschließlich der Produktion von kundenspezifischen HF-Kabelkonfektionen für Hochfrequenz- und Hochleistungsanwendungen. Egal, ob Sie verlustarme Kabel für Telekommunikation, Hochfrequenzkabel für Luft- und Raumfahrtsysteme oder flexible Kabel für medizinische Geräte benötigen - wir können Ihnen Kabel zur Verfügung stellen, die Ihren spezifischen Anforderungen entsprechen. Wir fertigen auch die Hochfrequenz-Leiterplatten, mit denen diese Kabel verbunden werden, sodass der Steckverbinderübergang auf beiden Seiten angepasst werden kann.
Durch eine Partnerschaft mit HILPCB erhalten Sie die Gewissheit eines hochwertigen Fertigungsprozesses, schneller Lieferzeiten und nahtloser Integration in Ihren gesamten Fertigungsprozess, was es Ihnen erleichtert, sich auf Ihr Projekt zu konzentrieren, ohne den Aufwand, Kabel von mehreren Lieferanten zu beschaffen.

Wichtige Faktoren bei der Auswahl eines RF-Kabels
Die Auswahl des richtigen RF-Kabels erfordert die Berücksichtigung verschiedener Faktoren, um die beste Leistung für Ihr System zu gewährleisten:
Frequenzbereich & Signaldämpfung
Die Signaldämpfung nimmt mit der Frequenz zu, daher ist es wichtig, ein Kabel zu wählen, das den Signalverlust über die beabsichtigte Distanz minimiert. Für Langstreckenanwendungen oder Hochfrequenzsysteme sind verlustarme Kabel notwendig, um die Signalintegrität zu bewahren.
Impedanzanpassung
Impedanzanpassung ist entscheidend, um Signalreflexion zu verhindern und maximale Leistungsübertragung sicherzustellen. Die meisten RF-Kabel haben entweder 50 Ω (üblich für Kommunikationssysteme) oder 75 Ω (für Rundfunk- und Videosysteme). Die Impedanz Ihres Kabels an Ihr System anzupassen, ist kritisch, um Leistungsprobleme zu vermeiden.
Abschirmwirksamkeit
Abschirmung hilft, das RF-Signal vor elektromagnetischen Störungen (EMI) zu schützen. Hochwertige Abschirmung stellt sicher, dass Ihr Signal nicht durch externes Rauschen beeinträchtigt wird, was besonders in Umgebungen mit hoher EMI, wie industriellen oder militärischen Systemen, wichtig ist.
Flexibilität & Haltbarkeit
Die physikalischen Eigenschaften des Kabels sind wichtig für die Installation und langfristige Leistung. Flexible RF-Kabel sind ideal für dynamische Anwendungen, während semi-rigide Kabel Stabilität und Präzision in statischen Setups bieten.
Anwendungen von RF-Kabeln
RF-Kabel spielen eine entscheidende Rolle in vielen Branchen, einschließlich:
- Telekommunikation: Zum Verbinden von Basisstationen, Antennen und Mikrowellenlinks.
- Rundfunk: Übertragung von Video- und Audiosignalen von TV-/Radiostationen zu Sendern.
- Luft- und Raumfahrt & Verteidigung: Unterstützung von Radarsystemen, Satellitenkommunikation und militärischer Elektronik.
- Medizinische Geräte: Qualifizierte spezielle koaxiale und triaxiale Baugruppen können in Bildgebungs- und Testsystemen eingesetzt werden, wenn sie für die Geräteumgebung freigegeben sind.
- Test & Messung: Verbindung von Signalanalysatoren, Netzwerktestgeräten und Oszilloskopen für hochpräzises Testen.
- IoT & Automotive: RF-Kabel werden in drahtlosen Sensoren, Telematik und Fahrzeugkommunikationssystemen verwendet.
Schlussfolgerung
Die Auswahl des richtigen RF-Kabels für Ihr System ist entscheidend, um die Signalintegrität aufrechtzuerhalten und eine zuverlässige Leistung zu gewährleisten. Mit verschiedenen Kabeltypen, einschließlich kundenspezifischer RF-Kabel für spezifische Anwendungen, ist das Verständnis der Anforderungen Ihres Projekts der Schlüssel zur Wahl der geeignetsten Lösung. Egal, ob Sie Standardkabel oder kundenspezifische Designs benötigen, HILPCB kann hochwertige RF-Kabel bereitstellen, die Ihren genauen Spezifikationen entsprechen.
Für zuverlässige, kundenspezifische RF-Kabel, die mit den Leistungsanforderungen Ihres Systems übereinstimmen, ziehen Sie HILPCB in Betracht. Mit unserer Expertise in PCB-Fertigung, Elektronikmontage und kundenspezifischer RF-Kabelproduktion bieten wir eine All-in-One-Lösung für alle Ihre RF-Konnektivitätsbedürfnisse.
FAQ
Was ist der Unterschied zwischen 50-Ω- und 75-Ω-HF-Kabeln?
50-Ω-Kabel werden typischerweise für die HF-Kommunikation eingesetzt, 75-Ω-Kabel sind im Video- und Rundfunkbereich üblich. Eine Fehlanpassung der Impedanz kann zu Signalverlust und -verschlechterung führen.
Können HF-Kabel für Hochleistungsanwendungen verwendet werden?
Ja, achten Sie jedoch darauf, Kabel zu wählen, die ausdrücklich für die Hochleistungsübertragung ausgelegt sind, um Signalverschlechterung oder Überhitzung zu vermeiden.
Wie reduziere ich die Signaldämpfung bei langen HF-Kabelstrecken?
Verwenden Sie verlustarme Kabel, vermeiden Sie übermäßige Kabellängen und sorgen Sie für passende Steckverbinder und Abschlüsse, um die Signalqualität zu halten.
Wann sollte ich kundenspezifische HF-Kabel statt Standardkabel wählen?
Wenn Ihr System eine bestimmte Impedanz, Abschirmung oder Leistungsmerkmale erfordert, bieten kundenspezifische HF-Kabel eine maßgeschneiderte Lösung für den optimalen Betrieb.
Welche Umweltfaktoren beeinträchtigen die Leistung von HF-Kabeln?
Umweltfaktoren wie Temperatur, Feuchtigkeit, Vibration und UV-Strahlung können die Kabelleistung beeinträchtigen. Wählen Sie Kabel mit passenden Mänteln und Abschirmungen für Ihre Anwendung.
Was ist eine kundenspezifische HF-Kabelkonfektion und wer fertigt sie?
Eine kundenspezifische HF-Kabelkonfektion legt Kabeltyp, Länge, Abschirmung, Steckverbinder, Abschluss, Betriebsband, VSWR/Rückflussdämpfung, Einfügedämpfung und Inspektionstests fest. Fordern Sie repräsentative Messdaten beim Konfektionär an, statt sich auf ein pauschales „HF-Kabelhersteller“-Label zu verlassen.
