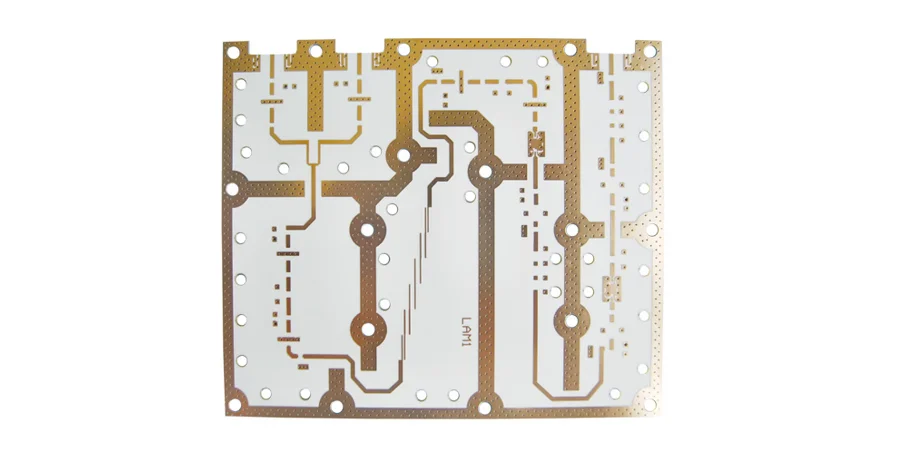

Rogers 4350B PCB-Fertigung für Hochgeschwindigkeits-RF-Designs

Die RO4350B-PCB-Fertigung hängt von der spezifizierten Laminatdicke, dem Kupfer, dem Bondingsystem und der RF-Geometrie ab; Prozess-Dk und Design-Dk dienen jeweils ihrem eigenen Zweck.

Rogers RO4350B ist ein kohlenwasserstoff-/keramikgefülltes, glasfaserverstärktes Hochfrequenzlaminat. Rogers gibt einen Prozess-Dk von 3,48 ± 0,05 bei 10 GHz und 23 °C mit geklemmter Streifenleitung an, mit einem separaten Wert von 3,33 ± 0,05 für 4-mil-Material. Der Design-Dk von 3,66 stammt aus einer differentiellen Phasenlängenmethode über 8–40 GHz und ist für die Schaltungsmodellierung vorgesehen. Diese Werte stammen aus dem Rogers RO4000-Datenblatt. Bestätigen Sie Materialdicke, Kupferbehandlung und Fertigungsfähigkeit, bevor Sie den Stackup festlegen.

RO4350B hat bei 10 GHz einen typischen Verlustfaktor von 0,0037 und eine für viele RF-Schaltungen nützliche Maßstabilität. Es garantiert nicht von sich aus geringe Einfügedämpfung oder mechanische Haltbarkeit für jedes Layout; Leitergeometrie, Kupferrauheit, Stackup und Umgebung bestimmen die Leistung weiterhin.

Die Vorteile des Rogers 4350B-Materials

RO4350B bietet nützliche elektrische und verarbeitungstechnische Eigenschaften für RF-Boards:

  • Geringe Verluste und Stabilität: Der typische Df beträgt 0,0037 bei 10 GHz, aber die fertige Übertragungsdämpfung hängt von Frequenz, Leitergeometrie, Kupferrauheit und Steckverbindern ab.
  • Thermische Eigenschaften: Die veröffentlichte Tg liegt per TMA über 280 °C; dies ist keine Dauerbetriebstemperatur und keine Luftfahrt-/Automobilqualifikation. Bewerten Sie Lötzyklen, Betriebsumgebung und Aufbau der Baugruppe getrennt.
  • Multilayer-Aufbau: Die Glasverstärkung unterstützt die Maßkontrolle, aber Registrierung, Via-Zuverlässigkeit und etwaige HDI-Aufbauten hängen vom tatsächlichen Kern, Bondply, Kupfergleichgewicht und qualifizierten Fertigungsprozess ab.
  • RF-Designfähigkeit: Die kontrollierten dielektrischen Eigenschaften sind für RF- und Mikrowellenboards nützlich; bestätigen Sie Impedanz, Einfügedämpfung und Qualifikation mit anwendungsspezifischen Modellen und Testcoupons.

Eine Fertigungszeichnung sollte die genaue Laminatsorte, Dicke, Kupferkonstruktion, Impedanzziele und Abnahmetests angeben, damit ein Angebot das tatsächliche Design abdecken kann.

Anwendungen von Rogers 4350B PCBs

Mögliche Anwendungen umfassen die folgenden; die Laminatauswahl allein qualifiziert das Endprodukt nicht:

  • Telekommunikation: Rogers 4350B PCBs werden in Basisstationen, RF-Modulen und Kommunikationssystemen eingesetzt, wo eine hochgeschwindigkeitsfähige Signalübertragung entscheidend ist.
  • Luft- und Raumfahrt: Rogers 4350B wird in Satellitenkommunikationssystemen, Radar-Anwendungen und Luftfahrtsensoren eingesetzt, wo Haltbarkeit und thermische Stabilität entscheidend sind.
  • Medizinische RF-Elektronik: RF-Erfassungs- oder Kommunikationsschaltungen können von kontrollierten dielektrischen Eigenschaften profitieren. Die niederfrequente EKG-Erfassung erfordert dieses Laminat nicht von sich aus, und medizinische Sicherheit oder MRI-Kompatibilität erfordern eine Bewertung des gesamten Geräts.
  • Mikrowellensysteme: Geringere dielektrische Verluste können helfen, ein bordinternes Übertragungsleitungs-Verlustbudget einzuhalten. Die Funkstreckenreichweite hängt auch von Antennen, Senderleistung, Empfängerempfindlichkeit und Ausbreitung ab.

Definieren Sie das beabsichtigte Frequenzband, den Kanaldämpfungsbedarf und die Umgebungsanforderungen, bevor Sie den Board-Aufbau auswählen.

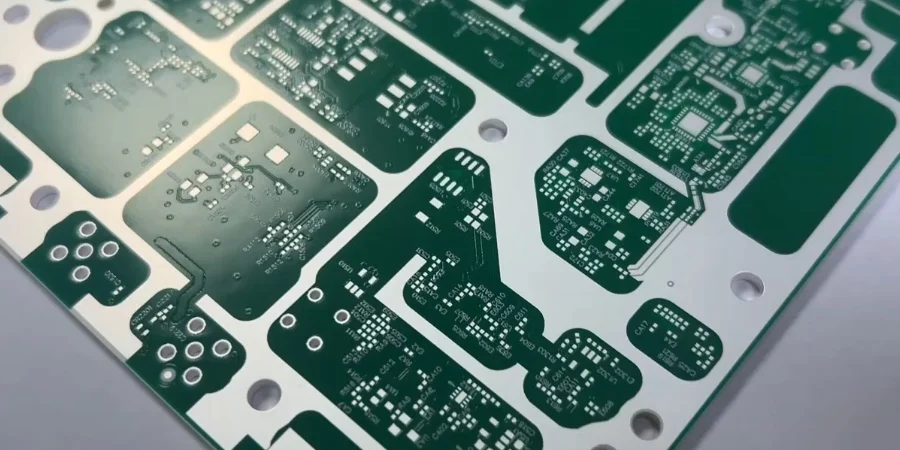

Rogers 4350B PCB-Fertigung

Spezialmaterialien für Rogers PCBs

In Hochfrequenz- und RF-Anwendungen kann die Materialwahl Signalintegrität, thermische Leistung und Langzeitzuverlässigkeit erheblich beeinflussen. Einige Rogers-Sorten bieten geringere dielektrische Verluste oder stabilere elektrische Eigenschaften als eine ausgewählte FR-4-Sorte. Kosten, Wärmeleitfähigkeit, Verarbeitung und mechanische Eigenschaften erfordern dennoch einen sortenspezifischen Vergleich.

Zwei der am häufigsten verwendeten Hochleistungsmaterialien in dieser Kategorie sind die Serien RO4000 und RO3000:

  • RO4000-Serienlaminate: Diese Materialien balancieren elektrische Leistung und Kosteneffizienz. Mit einer stabilen Dielektrizitätskonstante über einen breiten Frequenzbereich und einem niedrigen Verlustfaktor eignet sich die RO4000-Serie für Systeme, die konsistente Impedanz und thermische Zuverlässigkeit erfordern. Typische Anwendungen sind Basisstationen, Automobilradar, RF-Module und Luftfahrtselektronik.
  • RO3000-Serienlaminate: Diese keramikgefüllten PTFE-Materialien bieten einen weiteren Satz dielektrischer und thermischer Eigenschaften für Mikrowellenschaltungen. Wählen Sie die konkrete Sorte anhand ihres Datenblatts; geringe Ausgasung oder Eignung für eine Weltraumanwendung erfordert separate Nachweise.

RO4000-Kohlenwasserstoff-/Keramiklaminate verwenden viele FR-4-kompatible Prozesse und benötigen nicht die PTFE-Aktivierung, die für die Vorbereitung von RO3000-Durchkontaktierungen verwendet wird. Bei PTFE-Konstruktionen kann vor der Metallisierung eine Natriumbehandlung oder ein geeigneter Plasmaprozess eingesetzt werden. Die Multilayer-Verpressung folgt dem gewählten Bondingmaterial, und Kupfergleichgewicht sowie Stackup-Aufbau beeinflussen den Verzug.

Bei einem Mixed-Material- oder Multilayer-RF-Board sollten das vorgeschlagene Bondingsystem, die Enddicke, die Registrierungsanforderungen und die Testcoupons in die Fertigungsprüfung aufgenommen werden.

Designüberlegungen für Rogers PCBs

Beim Design von Rogers PCBs müssen mehrere kritische Faktoren berücksichtigt werden, damit das Board optimal funktioniert:

  • Signalintegrität: Verwenden Sie den Design-Dk mit einem geeigneten Feldsolver-Modell, statt einen Prozesskontroll-Dk als universelle effektive Permittivität zu behandeln. Der typische Df beträgt 0,0037 bei 10 GHz und 23 °C nach der geklemmten Streifenleitungsmethode des Datenblatts; Kupferrauheit und Leitungsgeometrie tragen zusätzliche Verluste bei.
  • Thermomanagement: RO4350B hat eine typische Wärmeleitfähigkeit von 0,69 W/(m·K), gemessen bei 80 °C nach ASTM C518. Gestalten Sie Kupferspreizfläche, thermische Vias und Gehäuse- oder Kühlkörperpfad anhand der Verlustleistung der Komponenten und der zulässigen Temperaturen.
  • Impedanzkontrolle: Berechnen Sie die Impedanz aus der fertigen Dielektrikumdicke, den Leiterabmessungen, dem Kupfer und der Anordnung der Referenzebenen. Vereinbaren Sie Ziele, Fertigungstoleranzen und Messbedingungen der Coupons; die Laminatmarke allein legt die Impedanz nicht fest.

Nutzen Sie den Impedanzrechner für eine erste Geometrieabschätzung und den Gerber-Viewer zur Prüfung der exportierten Artwork-Daten. Diese Werkzeuge ersetzen weder einen stackup-fähigen Feldsolver noch eine Fertigungs-DFM-Prüfung oder eine gemessene Kanalvalidierung.

Warum die HilPCB PCB-Fabrik für Ihre Rogers-PCB-Anforderungen wählen?

Rogers 4350B ist ein Hochfrequenz-Laminat, das aufgrund seiner exzellenten elektrischen Eigenschaften und thermischen Stabilität häufig in Hochleistungs-PCBs eingesetzt wird. Die HilPCB PCB Factory ist auf die Herstellung und Bestückung von Rogers 4350B PCBs spezialisiert und bietet fortschrittliche Lösungen für Branchen, die höchste Signalintegrität, schnelle Datenübertragung und Zuverlässigkeit unter extremen Bedingungen verlangen.

Die HilPCB PCB Factory unterstützt eine breite Auswahl an Rogers-Materialien und stimmt sie exakt auf Ihre elektrischen und mechanischen Anforderungen ab. Ob kompakte 5G-Antennen, RF-Frontend-Module oder Mixed-Signal-Systeme – dank unserer Erfahrung mit RO3000- und RO4000-Laminaten garantieren wir zuverlässige Performance auch unter härtesten Bedingungen.

Für ein Rogers-PCB-Angebot liefern Sie die Fertigungsdaten und Abnahmeanforderungen, die die Machbarkeit bestimmen:

  • Material und Beschaffung: Geben Sie RO4350B oder eine andere exakte Sorte, Kerndicke, Kupferfolie und genehmigte Substitutionen an. Bestätigen Sie Verfügbarkeit und Lieferzeit im Angebot.
  • Elektrische Anforderungen: Identifizieren Sie impedanzkontrollierte Strukturen, Zielwerte und Toleranzen, Coupon-Positionen und etwaige Anforderungen an die Einfügedämpfungsmessung.
  • Fertigungsanforderungen: Nennen Sie Schichtenanzahl, Bondingmaterialien, Via-Strukturen, Oberflächenfinish, Maßtoleranzen und Prüfkriterien. Legen Sie fest, welche Prozesse und Berichte im Auftrag enthalten sind.
  • Technische Prüfung: Klären Sie vorgeschlagene Stackup-Änderungen und DFM-Ausnahmen, bevor Sie Produktionsdaten freigeben. Vereinbaren Sie Prototypenmenge, Liefertermine und die für die Produktionsabnahme erforderlichen Nachweise.

Senden Sie diese Anforderungen mit Ihren Designdateien an HilPCB, um ein projektspezifisches Angebot anzufordern.
