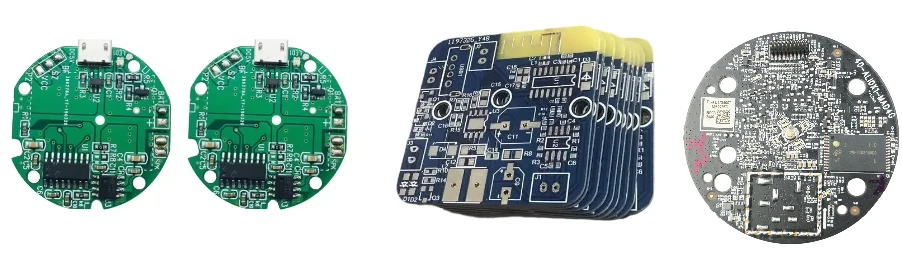

Eine Smart-Speaker-Leiterplatte verbindet Mikrofonerfassung, Verarbeitung, Audioausgabe, Konnektivität und Stromversorgung. Der richtige Aufbau hängt davon ab, ob das Produkt netz- oder batteriebetrieben ist, Cloud- oder lokale Erkennung nutzt und als Audiowiedergabegerät, Smart-Home-Steuerung oder beides dient. Diese Entscheidungen beeinflussen Platine, Gehäuse, Firmware und Testplan gemeinsam.
HILPCB bietet Fertigung sowie SMT-/THT-/Komplettmontage für das freigegebene Design, mit freigegebener Beschaffung, Programmierung, Prüfung und definierten elektrischen/funktionalen Tests. Bringen Sie die Anforderungen an Mikrofon/Treiber und Funkmodule in die Montageprüfung ein; akustische Leistung und Plattformzulassung erfordern eine festgelegte Produktkonfiguration und ein verantwortliches Validierungsteam.
Smart Speaker PCB-Architektur und intelligente Audioverarbeitung
Wählen Sie die benötigten Funktionen, statt jeden Prozessor oder jedes Protokoll einzubauen:
- Konnektivität: Wi-Fi- und Bluetooth-Geräte benötigen die für das Produkt erforderlichen Bänder, Profile, Antennen und Host-Schnittstellen. Wi-Fi 6 und die Bezeichnung „Bluetooth 5.x" allein belegen keine Audioprofil- oder Ökosystemunterstützung.
- Verarbeitung: Ein Modul, MCU/SoC oder separater DSP kann Wake-Word, Echounterdrückung, Rauschreduzierung und Beamforming ausführen, soweit es die Software zulässt. Multicore-ARM oder ein KI-Beschleuniger ist eine Architekturentscheidung, keine Anforderung für jeden Lautsprecher.
- Smart-Home-Steuerung: Matter ist ein Anwendungs-/Konnektivitätsprotokoll über IP-Transporte wie Wi-Fi, Thread und Ethernet; BLE kann die Einrichtung unterstützen. Zigbee ist ein separates Protokoll, das eine Brücke erfordern kann. Diese Steuerungsnetze sollten nicht als Träger eines gesamthäusigen Audiostreams angenommen werden.
- Audioausgabe: Codec/Schnittstelle, Class-D-Verstärker, Treiber/Last, Schutz und akustisches Gehäuse gemeinsam auswählen.
- Mikrofone und Schnittstellen: Analoge versus digitale Mikrofonanschlüsse, Array-Geometrie/Öffnungen, Touch/Tasten, LED-Ring/-Matrix und etwaige Näherungssensoren festlegen.
Die Smart-Lautsprecher-Architekturbetrachtung von TI veranschaulicht die Abwägungen bei Mikrofon, Verarbeitung, Audio, Leistung und Schnittstellen. Die CSA-Matter-FAQ unterscheidet die zugrunde liegenden Transporte und Brücken, während die LE-Audio-FAQ der Bluetooth SIG LE Audio von Classic-Audio-Unterstützung trennt.
Ein 6–8-lagiger Mehrschichtaufbau kann für ein dichtes Design in Frage kommen, ist aber kein universeller Smart-Lautsprecher-Layeraufbau. Die Mehrschichtroute von HILPCB nennt standardmäßig 4–12 Lagen und geprüfte Aufbauten bis zu 64; wählen Sie die Lagen nach Fan-out, Rückstrompfaden, HF-/Taktführung, Leistung und Kosten. Lokale Wake-Word-Erkennung, lokale Befehlsinterpretation und Cloud-Dienste sind unterschiedliche Arbeitslasten; geben Sie an, welche Funktionen offline verfügbar bleiben müssen sowie die Speicher-/Leistungs-/Sicherheitsanforderungen.
Fortgeschrittene Fertigung für IoT-Audiogeräte
Die Fertigungs- und Montageprüfung sollte die HF-, Audio- und mechanischen Randbedingungen verbinden:
- Funkaufbau: Freigegebene Modul-/Antennenreferenz, Layeraufbau und Kupfer-Freihaltebereiche abgleichen. HF-Laminate sind eine Option, wenn Verlust/Geometrie sie erfordern; ein 2,4/5-GHz-Modulträger benötigt nicht automatisch ein Spezialsubstrat.
- Dichte Verarbeitung: Die HDI-Route von HILPCB nennt standardmäßig 75/75 µm und geprüfte 50/50 µm Leiterbahn/Abstand mit Microvia-/Build-up-Optionen. Package-Fan-out, Füllung/Abdeckung, Schablone und Prüfung als einen kompatiblen Aufbau bestätigen.
- Signal- und Leistungsintegrität: Schnittstellenspezifische Geometrie für HF-/Digitalkopplungen, durchgehende Rückstrompfade und Trennung von hochstromschaltenden Pfaden verwenden. Niederfrequenz-Audio verwendet kein universelles Impedanzsoll.
- Thermisch/mechanische Passung: Prozessor-/Verstärker-Verlustleistung, Steckverbinderbelastungen, Gehäusebefestigungen und Mikrofon-/Treiberpositionen vor Panel- und Montagefreigabe prüfen.
- Mikrofonhandhabung: Akustiköffnungen, Pads, Dichtungsflächen sowie Löt-/Reinigungsbeschränkungen aus den Angaben des gewählten Bauteils bestimmen. Staub, Paste, Beschichtung oder Reinigungsmittel in der Öffnung können das Ansprechverhalten ändern oder das Bauteil schädigen; die Öffnung durch Montage und Prüfung hindurch schützen.
SMT-Montage unterstützt Standard-0201-Bauteile und 0,4-mm-Pitch; feinere Bauteile oder BGA/CSP benötigen eine Gehäuse-/Prozessprüfung. Komplettmontage ergänzt freigegebene Stücklistenbeschaffung und Programmierung/definierte Tests. Legen Sie die Mikrofon-/Audiovorrichtung, Firmware, Kalibrierverfahren und erforderliche Aufzeichnungen fest; Funkzertifizierung und vollständige akustische/Plattformvalidierung sind separate Programmtätigkeiten mit zugewiesener Verantwortung.
Leistungsmanagement und Konnektivitätsoptimierung
Betriebszustände und Einbaubedingungen definieren, bevor Leistung oder thermische Reserve abgeschätzt werden:
- Always-on-Sprache: Wake-Word-Erfassung/-Verarbeitung, Funkzustand, Speicher, Ruhestrom der Regler und jede Datenschutz-/Stummschaltfunktion einplanen. Ein Standby mit niedrigerer Leistung muss weiterhin das geforderte Aufweck-/Antwortverhalten erfüllen.
- Dynamischer Betrieb: Leerlauf, Wiedergabe, Spracherfassung, gleichzeitigen Funkverkehr sowie Wiederverbindungs-/Update-Zustände an einer gemeinsamen Eingangsleistungsgrenze messen.
- Verstärkerversorgung: Lastimpedanz, Audiopegel, Klirr-/Verzerrungsgrenze, Spitzen, Schutz und Spannungseinbruch prüfen. Class-D-Schaltung und Lautsprecherleitungen können Störaussendungen erzeugen; befolgen Sie die Layout-/Filterhinweise des gewählten Verstärkers und verifizieren Sie das tatsächliche Gehäuse/Kabel.
- Wärme: Prozessor-/Verstärker-Verlustleistung mit Gehäuse, Belüftung und Montage modellieren. Thermo-Leiterplatten-Leistungen können ein passendes Leistungs-/Thermomodul sowie FEA-/IR-Auswertung unterstützen. Wählen Sie dessen Aufbau und Kühlungsgrenze für die tatsächliche Leistungskarte und das Gehäuse.
- Gewerbliche Versorgung: Bei PoE-Auswahl die Powered-Device-Schnittstelle, Isolation/Leistungsbudget und Audiolast festlegen; andernfalls das tatsächliche Netzteil oder die Batterie-/Laderoute prüfen.
- Koexistenz: Wi-Fi-/Bluetooth-/Steuerfunk-Aktivität, Takte, Wandlerstörungen und das Verhalten des Mikrofon-Front-Ends in die Validierungskonfiguration einbeziehen. Antennenplatzierung und ununterbrochene Rückstrompfade sind neben jedem Firmware-Koexistenzmechanismus wichtig.
Smart Speaker PCB-Anwendungen und Marktsegmente
Smart-Speaker-PCB-Technologie bedient verschiedene IoT- und Audiomarktsegmente:
- Sprachassistenten-PCB für Premium-Smart-Home-Hubs mit Multi-Room-Audio
- WiFi-Lautsprecher-PCB für tragbare und batteriebetriebene Lautsprecher mit Sprachsteuerung
- IoT-Lautsprecher-PCB für gewerbliche und unternehmensbezogene Audiosysteme
- KI-Lautsprecher-PCB für fortschrittliche Hausautomation mit lokaler Sprachverarbeitung
- Drahtloslautsprecher-PCB für Outdoor- und robuste Smart-Lautsprecher
- Alexa-Lautsprecher-PCB und Google-Assistant-PCB für kundengewählte Plattformprogramme
- Smart-Home-Audio-PCB für eingebaute und architektonische Audiolösungen
- Sprachsteuerungs-PCB für Haushaltsgeräte und IoT-Geräteintegration
Gesamthäusiges Audio benötigt ein festgelegtes Transport-, Puffer- und Synchronisationsschema; das Hinzufügen eines Mesh-Steuerfunks stellt kein synchronisiertes Audio sicher. Lokale Verarbeitung kann die Cloud-Abhängigkeit für festgelegte Funktionen verringern, während der Datenschutz zudem von Firmware, Speicherung, Konten und Datenbehandlung abhängt. Persönliche Audioprodukte teilen Codec-/Verstärkeranliegen in einer kleineren Baugruppe; siehe Kopfhörer-PCB-Betrachtungen.
Umfassende Ökosystemlösungen für Smart-Lautsprecher-Entwicklung
HILPCB kann das freigegebene Bauteil- und mechanische Paket durch den physischen Montageablauf prüfen. Legen Sie fest, welche Positionen der Kunde liefert, welche beschafft werden und welche Entwicklungs-/Validierungsaufgaben beim Plattform- oder Produktteam verbleiben.
Funkkonnektivität und -steuerung:
- Freigegebene Wi-Fi-/Bluetooth-, Zigbee-/Thread-/Matter- oder Mobilfunkmodul-/Host-Bauteile mit genauem Modell, Antenne und Firmware
- Erforderliche Controller-, Brücken- oder Border-Router-Rollen sowie Zuständigkeit für Provisionierung/Kennungen
- Modulzulassungsbedingungen und Verantwortung für HF-/EMV-Prüfung des Endprodukts
Audio- und Sprachkomponenten:
- Mikrofon-Array, analoger Codec oder digitale Schnittstelle sowie Taktanforderungen
- Prozessor-/DSP-Software-Image und freigegebene Einstellungen
- Class-D-Verstärker und Lautsprechertreiber/-last, Kabelbaum und Schutz
- Gehäuse-/Kammerzeichnungen, Dichtung/Verschluss und Ausrichtung der Mikrofonöffnung für die Integrationsprüfung bereitstellen
Smart-Home-Integration:
- Kundengewählte Alexa-, Google-Assistant- oder andere Plattformanforderungen und aktuelle Zulassungs-/Eignungsbedingungen
- Freigegebener Protokollstack, Cloud-/Gerätemanagement- und Mobil-App-Schnittstellen, bereitgestellt vom verantwortlichen Softwareteam
- Mit diesem Team vereinbarte Programmier-, Konfigurations- und Testschritte der Fertigung; ein eingebautes Modul allein gewährt keine Ökosystemzulassung des Gesamtprodukts
Unterstützende Hardware und mechanische Integration
Gehäuse- und elektrische Integration können die Montageroute ebenso stark bestimmen wie die Platinendichte.
Umgebung und Mechanik: Legen Sie eine etwaige Zielprüfung IP54/IP67 des Gehäuses, Membranen/Dichtungen an Öffnungen, Befestigung, Temperatur- und Vibrationsbedingungen für Außen-, tragbare oder Fahrzeuginstallationen fest. Prüfen Sie Schutzlacker-Aussparungen um Mikrofone, Antennen, Kontakte und Sensoren. Eine beschichtete Platine allein belegt nicht die Schutzart des Gesamtprodukts.
Benutzeroberfläche: Berührungsflächen, LED-Ring/-Matrix, kapazitive/mechanische Tasten und Näherungssensoren in die mechanischen Zeichnungen und das Funktionsverfahren aufnehmen. Ausrichtung, Lichtwege, Kabelbaumpolarität und etwaige akustische Beeinflussung durch die Bedienoberfläche bestätigen.
Leistung und Laden: USB-C, drahtloses Laden, PoE, Batteriemanagement und Solar-Eingangsoptionen erfordern die gewählte Quelle/Schnittstelle, Last-, Schutz- und Gehäuseinformationen. Bei tragbaren/Außen-Lautsprechern Batterie-/Ladebeschränkungen, Audio-Spitzenbedarf und die tatsächlich verfügbare Solar-/Adapterenergie einbeziehen, statt allein aus einer Ladefunktion verlängerte Laufzeit anzunehmen.
Die Box-Build-Route von HILPCB kann Platinen, Gehäuse-/Kabelbaummontage, definierte Programmierung/Tests, Etiketten und Verpackung verbinden, wenn diese Positionen zum Auftrag gehören. Stellen Sie die Zeichnungen, freigegebenen Bauteile, Montageanweisungen und Testvorrichtungen/-verfahren für die festgelegte Integration bereit.
Warum HILPCB für Smart Speaker PCB-Herstellung wählen?
HILPCB verbindet den HF-/HDI- oder Mehrschichtaufbau mit freigegebener Beschaffung, SMT/THT, Firmware-Programmierung und definierten Prüf-/Testaufzeichnungen. Der nutzbringende Übergang bindet Stückliste/Platinenrevision, Schablone/Profil, Mikrofonhandhabung, Modulkonfiguration und Testgrenzen an dieselbe Pilotmontage. Verfügbare Erstmuster-, Profil-, ausgewählte Prüf-, Programmier-, ICT-/FCT- und Chargenaufzeichnungen können im Angebot festgelegt werden.
Für eine Anfrage senden Sie Gerber/ODB++, Bohr-/Layeraufbau-Daten, Stückliste/AVL/CPL, Menge und gewünschte Montagestufe. Fügen Sie Mikrofon- und Lautsprecher-/Gehäusezeichnungen, Antennen-Freihaltebereiche, Leistungs-/Audio-Betriebszustände, Firmware/Konfiguration und etwaige Kalibrier-/Provisionierungsverfahren hinzu. Geben Sie Audiopegel, Mikrofon-/Kanalprüfungen, Funk-/Koexistenzbedingungen, Verantwortung für Vorrichtungen und erforderliche Aufzeichnungen an. HILPCB kann eine kompatible Fertigungs-, Montage- oder Box-Build-Route prüfen sowie die offenen Punkte, die vor Pilot-/Serienfreigabe geschlossen werden müssen.
Häufig gestellte Fragen zu Smart Speaker PCB-Design und -Herstellung
F: Was sind die wichtigsten technischen Herausforderungen einer Sprachassistenten-Leiterplatte?
A: Mikrofonerfassung während der Wiedergabe, Echo-/Rauschverarbeitung, Funkkoexistenz, Audio-Spitzenleistung und Wärme müssen im eingebauten Gehäuse funktionieren. Definieren Sie Öffnungen/Dichtungen, Mikrofon-/Treibergeometrie, Takt-/Rückstrompfade, Firmware und gefordertes Sprachverhalten gemeinsam; die Platinenmontage allein bestimmt nicht die Erkennungsgenauigkeit.
F: Wie wird zuverlässiger Wi-Fi- und Sprachbetrieb verifiziert?
A: Verwenden Sie die freigegebene Antenne/das Gehäuse, die Firmware und die Mikrofonpfade. Definieren Sie Netzwerk-/Wiederverbindungs-/Koexistenzbedingungen, Audiostimulus und -pegel, Sprach-/Störszenarien, Grenzen und Aufzeichnungen. HILPCB kann definierte Platinen-/Montagetests und Programmierung anbieten; Klimakammerabdeckung, Sprachleistung und Plattformvalidierung benötigen ihr zugewiesenes Verfahren und Team.
F: Was wird für einen Alexa- oder Google-Assistant-Produktaufbau benötigt?
A: Bestätigen Sie die vom Kunden gewählte Plattform und deren aktuelle Programmbedingungen beim Anbieter. Liefern Sie das freigegebene Modul/den Prozessor, Software, Sicherheits-/Provisionierungsanforderungen und den akustischen/HF-Testplan. Der Fertigungsumfang von HILPCB kann den freigegebenen physischen Aufbau und definierte Konfiguration/Tests abdecken; eine Bauteilzulassung oder eine IPC-Qualitätsklasse ersetzt nicht die Endprodukt-Plattformzulassung.
F: Können Verbraucher- und gewerbliche Audiobaugruppen dieselbe Fertigungsroute nutzen?
A: Sie können Fertigung/SMT/THT und Beschaffungsprozesse teilen, während ihre tatsächlichen Bauteile, Gehäuse und Abnahmen unterschiedlich sind. Heim-Hubs, tragbare/Außen-Produkte, Einbau-Audio, Geräte-Sprachschnittstellen, Gegensprech-/Beschallungs- und Unternehmenssysteme benötigen jeweils eigenen Leistungs-, Montage-, Konnektivitäts- und Funktionsumfang. Fahrzeug- oder Gesundheitsnutzung erfordert zudem die entsprechende Kundenqualifizierung und Programmkontrollen.
