Warum Ihr Design thermisch leitfähige PCB-Technologie braucht
Beginnen Sie mit Verlustleistung, maximaler Sperrschichttemperatur, Umgebungsbedingungen und den verfügbaren Kühlpfaden des Packages. Konventionelles FR-4 mit Kupferflächen und thermischen Vias kann für manche Designs ausreichen; andere benötigen ein isoliertes Metallsubstrat, Keramik oder einen lokalen Wärmespreizer.
Für eine einfache eindimensionale Schicht gilt: Der Wärmewiderstand ist näherungsweise die Dicke geteilt durch Wärmeleitfähigkeit und Wärmestromfläche. Eine komplette Platine besitzt zusätzlich Spreiz- und Kontaktwiderstände; die Leitfähigkeit eines Metallträgers ist daher nicht die effektive Leitfähigkeit des gesamten PCB. Bestimmen Sie zuerst, welche Schicht oder Schnittstelle den Wärmestrom begrenzt, bevor Sie die Materialkosten erhöhen.
Kühlung kann thermisch aktivierte Ausfallmechanismen reduzieren, aber es gibt keine universelle Regel, dass sich die Lebensdauer jedes Bauteils pro 10 °C Anstieg halbiert. Verwenden Sie bauteilspezifische Zuverlässigkeitsmodelle und Messungen. Ebenso entfernt ein anderes Substrat nicht automatisch einen Kühlkörper, verbessert den Wirkungsgrad um einen festen Prozentsatz oder belegt geringere Feldausfälle.
Die Investition in Metallkern-PCB-Technologie zahlt sich durch reduzierte Garantieansprüche und verbesserten Produktruf aus. Ein Automobilkunde reduzierte Feldausfälle um 85%, indem er einfach von FR-4 zu Aluminium-Leiterplatten für seine LED-Scheinwerfertreiber wechselte.

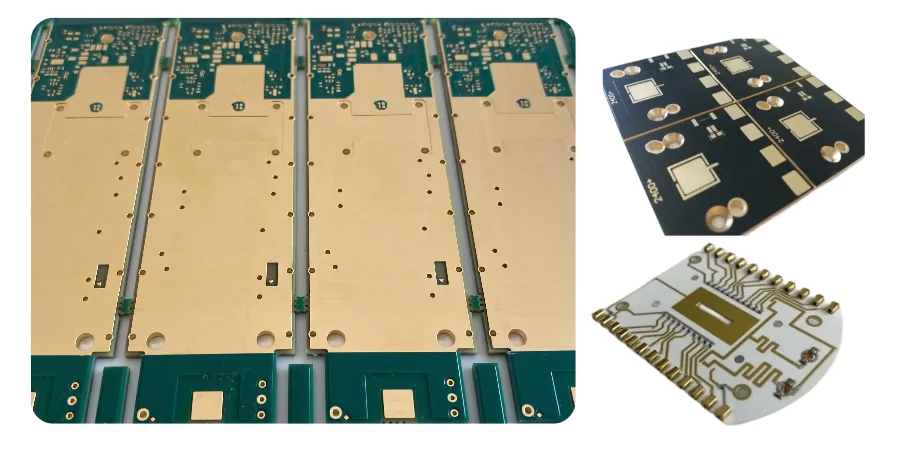

Das richtige thermisch leitfähige PCB-Material auswählen
Nicht jedes thermische PCB-Material eignet sich für jede Anwendung. Das Verständnis der Materialeigenschaften ermöglicht die optimale Auswahl für Ihre spezifischen Anforderungen:
| Konstruktion | Nützliche Rolle | Auswahlgrenzen |
|---|---|---|
| Aluminiumbasierte isolierte Metallsubstrate | Verteilt Wärme, nachdem sie das Schaltungsdielektrikum durchquert hat | Dielektrikumdicke und Wärmewiderstand, elektrische Isolierung, Montage und Schaltungsrouting |
| Kupferbasierte Konstruktion | Starke Wärmespreizung, wo Masse und Kosten akzeptabel sind | Tatsächliche Geometrie, Isolierung, Grenzflächenspannung und Montageprozess |

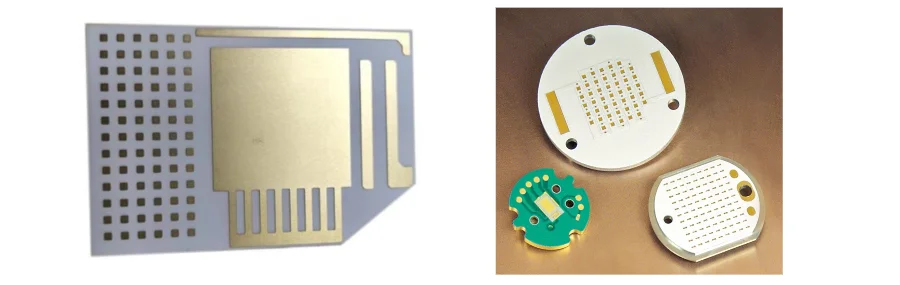

| Keramiksubstrat, z. B. Aluminiumoxid oder AlN | Elektrische Isolierung und Wärmepfad für geeignete Leistungs-/RF-Module | Genaue Keramikgüte, Metallisierungsprozess, Dicke, CTE und Montagespannung |
| Thermisch verbessertes organisches Laminat oder lokaler Kupfereinsatz | Behält Routingoptionen bei und verbessert einen ausgewählten Wärmepfad | Qualifiziertes Stackup, Kupferverbindung, Isolierung und Prozessgrenzen |
| Graphit-Spreizer oder Wärmeleitmaterial | Fügt der Baugruppe einen richtungsabhängigen Spreizer oder eine Kontaktschicht hinzu | Eigenschaften in der Ebene versus durch die Ebene, elektrische Leitfähigkeit, Kontaktdruck und Befestigung |
Vergleichen Sie Herstellerdaten für die konkrete Güte, Dicke und Prüfmethode. Das Feuchteverhalten einer Keramik belegt keine hermetische Baugruppe; Phasenwechsel-Interfacematerialien ersetzen ebenfalls keinen durchgehenden Pfad zu einer Kühlfläche.
Beispielsweise unterscheidet Ventecs Auswahlhilfe für thermische Materialien Wärmeleitfähigkeit des Dielektrikums, Wärmeimpedanz und elektrische Eigenschaften. Bestätigen Sie die aktuellen gütespezifischen Daten und das anerkannte Isoliersystem, statt einen einzigen Betriebstemperatur- oder Kostenfaktor auf jede Metallkernplatine anzuwenden.
Unser Ingenieurteam hilft bei der Auswahl optimaler Materialien basierend auf Ihrer Leistungsdichte, Kostenvorgaben und Zuverlässigkeitsanforderungen. Wir führen Standard-Thermalsubstrate für schnelle Prototypen, während wir Lieferantenbeziehungen für spezialisierte Materialien pflegen.
Designregeln zur Maximierung der Wärmeabfuhr
Effektives thermisches PCB-Design erfordert ein anderes Vorgehen als bei Standardplatinen. Prüfen Sie die folgenden Einschränkungen anhand des tatsächlichen Packages und der Kühlanordnung:
Strategie zur Komponentenplatzierung
- Hochleistungskomponenten entsprechend Kühlkörpergeometrie, Luftströmung und thermischer Simulation positionieren; ein universeller Mindestabstand von 10 mm gilt nicht.
- Positionen mit verifizierter thermischer Ankopplung an Kühlkörper oder Gehäuse bevorzugen, statt anzunehmen, dass Ränder am kühlsten sind.
- Leistungsbauteile an Montage-/Kühlkörperpositionen ausrichten
- Thermische Zonen zur Isolierung empfindlicher Bauteile schaffen
- Vor der Fertigung mit thermischer Simulation verifizieren
Kupferdesign zur Wärmespreizung
- Kupferabdeckung nach Wärmespreizung, elektrischer Isolierung und Herstellbarkeit wählen; ein Ziel von >70 % ist nicht universell.
- Dickkupfer-PCB in Betracht ziehen, wo der erforderliche Spreiz-/Strompfad seine Prozessgrenzen rechtfertigt. Zu den Abwägungen zwischen Kupfergewicht und hohen Strömen siehe den Leitfaden für Dickkupfer-PCB.
- Thermische Pfade aus dem Wärmestrommodell sowie aus Strom- und Isolationsanforderungen dimensionieren
- Kupfermünzen/-einsätze für extreme Hotspots einsetzen
- Kupferverteilung ausbalancieren, um Verzug zu vermeiden
Umsetzung thermischer Vias
Intelligentes Design thermischer Vias verbessert die Wärmeübertragung erheblich:
- Via-Durchmesser: aus Landgeometrie des Packages, mechanischen/thermischen Randbedingungen und Fertigungsmöglichkeiten wählen.
- Array-Raster: Via-Anzahl und -Abstand gegen Landgeometrie, Lotdochtrisiko und Wärmewiderstand optimieren.
- Via-Plattierung: erforderliche Wanddicke und Abnahmekriterien für die Konstruktion vorgeben; Wanddicke ist nicht dieselbe Spezifikation wie Kupferfoliengewicht
- Via-Füllung: leitfähige Füllung senkt den Widerstand nicht garantiert um 30 %; Kupferplattierung, Füllvolumen und Wärmepfad bewerten.
- Muster: Array-Geometrie gegen Package-Pad-Fläche, Routing, Lotverlust, Wärmespreizung und Fertigungsgrenzen vergleichen
Prototypenvergleich mit kontrollierter Basislinie
Vergleichen Sie Kandidatenplatinen bei gleicher Verlustleistung, Umgebungstemperatur, Luftströmung, Montagedrehmoment und thermischen Grenzflächenbedingungen. Erfassen Sie Bauteil-, Platinen- und Kühlkörpertemperaturen im stationären Zustand und bei relevanten Transienten. Unterscheiden Sie gemessene Gehäuse- oder Platinentemperatur von der mit einer validierten Methode abgeleiteten Sperrschichttemperatur.
Thermische Vias sollten nur verwendet werden, wenn das Stackup einen geeigneten leitfähigen Pfad bietet. Das Bohren einer leitfähigen Verbindung durch ein gewöhnliches isoliertes Metallsubstrat kann die elektrische Isolierung beeinträchtigen. Verwenden Sie eine qualifizierte Konstruktion, wenn eine isolierte oder direkte thermische Verbindung erforderlich ist.
TIs PowerPAD-Anwendungsbericht SLMA002H verknüpft Thermal-Pad- und Via-Design mit Package und PCB-Konstruktion. Die Beispiele sind keine universellen Via-Abmessungen oder Leistungsgarantien für jede Metallkernplatine.
Reales Design-Beispiel: Ein 50W-LED-Treiberdesign reduzierte die Hotspot-Temperatur von 125°C auf 85°C durch:
- 2-Schicht-Aluminium-PCB mit 2W/m·K Dielektrikum
- 3 oz Kupfer auf der Schaltungsschicht
- Thermisches Via-Array (0,3mm Durchmesser, 1mm Abstand) unter MOSFETs
- Komponentenabstand durch thermische Simulation optimiert
- Ergebnis: 50.000-Stunden-Lebensdauer gegenüber 15.000 auf FR-4
Fortschrittliche PCB-Fertigungskapazitäten
Bei HILPCB sind wir stolz auf unsere Fähigkeit, alle Arten von Leiterplatten zu produzieren, von einfachen Designs bis hin zu hochspezialisierten Anwendungen. Einer unserer Schwerpunktbereiche ist die Hochfrequenz-PCB-Fertigung, bei der wir uns auf Präzision, Signalintegrität und Wärmemanagement für Anwendungen wie Telekommunikation, Luft- und Raumfahrt und digitale Hochgeschwindigkeitssysteme konzentrieren.
Für wärmeleitende Leiterplatten bieten wir gezielte Lösungen an, die Oberflächenaufrauung für verbesserte Haftung, Vakuumlaminierung zur Vermeidung von Hohlräumen und selektive Platzierung von Lötstopplack für thermische Pads umfassen. Unsere Prozesse beinhalten automatisierte optische Inspektion, die sicherstellt, dass jede Platine strengen Qualitätsstandards entspricht, unabhängig von der Komplexität.
Jede Leiterplatte, einschließlich solcher mit thermischen oder Hochfrequenzanforderungen, durchläuft eine rigorose Qualitätsverifizierung mit thermischer Impedanztests, Hochspannungsisolationsverifizierung und 100% elektrischer Prüfung. Ob Sie Prototypen oder Großserienproduktion benötigen, unsere ISO 9001-zertifizierten Prozesse garantieren Konsistenz und Zuverlässigkeit für alle PCB-Typen.
HILPCB kann Metallkern-, Keramik- und thermisch verbesserte Laminatoptionen anhand des Anwendungs-Wärmestrommodells, der Isolationsanforderungen und der Fertigungsfähigkeiten prüfen.
Bestätigen Sie den geeigneten Laminier-, Bonding-, Metallisierungs- und Inspektionsprozess für das gewählte Material. Prozesskontrollen können Hohlraum- und Haftungsrisiken verringern; sie rechtfertigen jedoch keine Garantie für hohlraumfreie Konstruktion oder vollständige Defekterkennung. Stimmen Sie Thermal-Pad-Maskenöffnungen und Montagehandling mit dem Bauteil-Landmuster ab.
Definieren Sie elektrische Prüfung, Isolations-/Hipot-Test und thermische Verifikation im Kundenabnahmeplan. Durchgangstests auf der Leerplatine sind nicht gleichwertig mit einer thermischen Leistungsqualifikation.
Erfolgsgeschichten: Reale Anwendungen liefern Ergebnisse
LED-Straßenbeleuchtungs-Transformation Herausforderung: Gemeinde sah sich mit 30% LED-Ausfallrate innerhalb von 2 Jahren konfrontiert Lösung: Neudesign mit 1,6mm Aluminium-PCB, optimierte thermische Vias Ergebnisse:
- Junction-Temperatur reduziert von 105°C auf 75°C
- Null Ausfälle nach 3 Jahren Einsatz
- Energieeffizienz durch kühleren Betrieb um 8% verbessert
- Amortisationszeit: 14 Monate durch reduzierte Wartung
5kW-Solarwechselrichter-Innovation Herausforderung: Eliminierung teurer Kühlkörper bei gleichzeitiger Effizienzverbesserung Lösung: Kupferkern-PCB mit integriertem Wärmemanagement Ergebnisse:
- 40% Größenreduzierung durch Eliminierung externer Kühlkörper
- 98,5% Effizienz (gegenüber 97,2%)
- Herstellungskosten um $45/Einheit reduziert
- Garantieansprüche um 80% gesunken
Zuverlässigkeit von Automobil-LED-Scheinwerfern Herausforderung: Erfüllung der 15-Jahre-Lebensdaueranforderung in 125°C-Umgebung Lösung: Keramik-PCB mit direkt gebundenem Kupfer Ergebnisse:
- Überstand 3000 thermische Zyklen (-40°C bis +150°C)
- Null Ausfälle bei 2 Millionen ausgelieferten Einheiten
- Ermöglichte 30% Helligkeitssteigerung
- Qualifiziert für Premium-Fahrzeugplattformen
Elektrofahrzeug-Batteriemanagement Herausforderung: Genaue Strommessung trotz Temperaturschwankungen Lösung: IMS-Platine mit abgestimmtem CTE-Design Ergebnisse:
- Temperaturdrift um 90% reduziert
- Zellausgleichsgenauigkeit auf ±0,5% verbessert
- Batterielebensdauer um 20% verlängert
- Reduzierte Kühlsystemanforderungen
FAQ
Mit welcher Temperaturabsenkung kann ich bei thermisch leitfähigen PCBs rechnen?
Die Temperaturänderung hängt von Sperrschicht-zu-Gehäuse-Widerstand, Wärmewiderstand des Dielektrikums, Kontaktfläche, Interfacematerial und Kühlkörperbedingungen ab. Fordern Sie für das vorgeschlagene Stackup eine thermische Simulation und messtechnische Validierung an.
Wir bieten detaillierte Kostenanalysen, die die Gesamtlösungskosten vergleichen.
Wie groß ist der Kostenunterschied zwischen thermischen und Standard-PCBs?
Vergleichen Sie Angebote für denselben Umriss, Stackup, dieselbe Isolierung, Kupfer, Oberfläche, Menge und Prüfumfang. Beziehen Sie Kühlkörper, Interfaces, Montage, Assembly und Qualifikation in die Systemkosten ein. Kosteneinsparungen oder Zuverlässigkeitsvorteile müssen durch das vorgeschlagene Design und die Validierung belegt werden, nicht durch einen universellen FR-4-Multiplikator.
Kann ich Standard-SMT-Assembly auf Metallkern-PCBs verwenden?
Ja, SMT-Assembly kann mit einem verifizierten Profil und geeigneter Unterstützung eingesetzt werden. Messen Sie die tatsächliche Assembly, da Substratmasse und Wärmestrom die Temperaturen verändern. Wählen Sie Vorheizen, Spitzenbelastung und Kühlung innerhalb der Bauteil-, Lot- und Platinengrenzen; eine bloße Verlängerung des Vorheizens ist kein universelles Rezept.
Unsere SMT-Montage-Linien verfügen über spezialisierte Programme für thermische Platten.
Wie stelle ich mein bestehendes FR-4-Design auf thermisches PCB um?
Beginnen Sie mit thermischer und elektrischer Analyse und prüfen Sie dann Routinglagen, plattierte Bohrungen, Isolierung, Kriech-/Luftstrecken, Montage und Assembly. Ein isoliertes Metallsubstrat ist nicht immer ein direkter Ersatz für eine mehrschichtige FR-4-Platine. Holen Sie eine DFM-Prüfung und Prototypenergebnisse ein, bevor Sie die geänderte Konstruktion freigeben.
Unser Ingenieurteam bietet kostenlose Design-Reviews an und schlägt optimale Substratauswahl und Layout-Modifikationen vor.
Wir bieten Prototypdienste zur Validierung vor der Volumenproduktion an.
Welche Dateiformate benötigen Sie für die Fertigung thermischer PCBs?
Stellen Sie Gerber-RS-274X- oder ODB++-Fertigungsdaten sowie Stackup, mechanische Zeichnungen, Materialgüte, Isolationsanforderungen, Kupfer, Oberfläche und Prüfkriterien bereit. Ergänzen Sie Verlustleistung, Details der Bauteil-Thermal-Pads, Kühlschnittstelle und Betriebsbedingungen. Der Gerber-Viewer unterstützt die Sichtprüfung; er ersetzt weder Fertigungs-DFM noch thermische Validierung.
Unsere thermischen PCBs erfüllen die IPC-A-600 Klasse 2/3 Standards mit zusätzlichen Anforderungen an die thermische Leistung. UL-Anerkennung deckt Isolationssysteme bis zu 130°C Dauerbetrieb ab. Automobilkunden erhalten IATF 16949-konforme Produktion. RoHS- und REACH-Konformität ist Standard für alle Materialien.
Welche Zertifizierungen decken die Fertigung thermisch leitfähiger PCBs ab?
Die Leerplattenabnahme kann IPC-A-600/IPC-6012 oder andere anwendbare Platinenspezifikationen referenzieren; eine UL-Materialanerkennung und Temperaturbewertung muss jedoch für das tatsächliche Isoliersystem und den Zertifikatsumfang geprüft werden.
