- La technologie PCB 5G doit être examinée comme un problème de mise en œuvre de système RF sur des plages de fréquences clairement définies, et non comme une simple étiquette de "PCB télécom plus rapide".
- Les premières vérifications portent généralement sur le fait de savoir si la conception relève de FR1 ou de FR2, quel budget de pertes d’insertion le trajet autorise, si l’empilage soutient une impédance stable, comment blindage et masse sont partitionnés, et comment l’ensemble sera réellement validé.
- La plupart des échecs de projet viennent d’un choix de matériau flou, d’un mélange entre contraintes numériques et RF sans plan d’implantation clair, d’une ignorance des structures de transition, ou d’une prétention au mmWave alors qu’aucun accès de mesure réaliste n’existe encore.
- Le bon choix de carte dépend bien moins d’un terme commercial comme "prête pour la 5G" que de la longueur de trajet, de la stabilité du stratifié, des transitions de boîtier, de la charge thermique et de la répétabilité en production.
- La réussite du prototype dépend généralement du fait de figer l’empilage, la géométrie de lancement, l’approche de blindage et la stratégie de test RF avant la première fabrication.

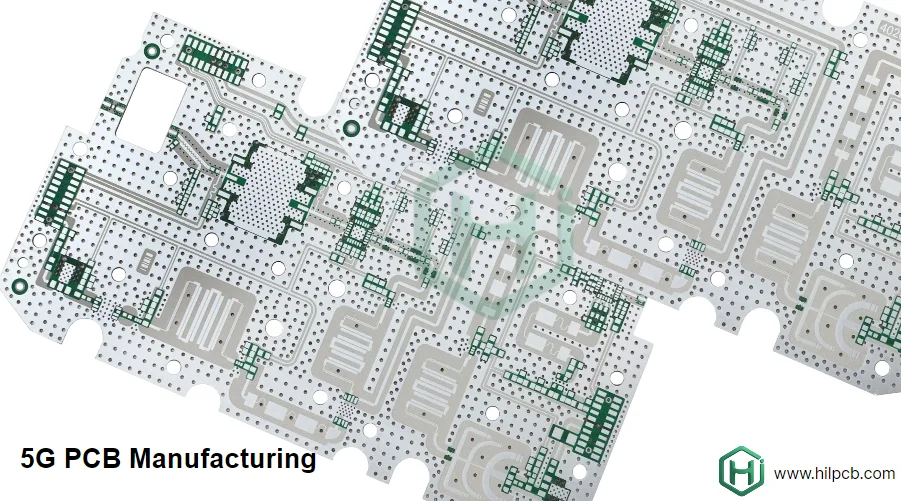

La technologie PCB 5G désigne les décisions de matériau, d’empilage, de routage, de blindage et de fabrication utilisées pour prendre en charge du matériel radio 5G en sub-6 GHz et, lorsque c’est pertinent, sur les plages FR2/mmWave. La vraie question d’ingénierie est de savoir si la carte peut préserver qualité du signal, cohérence de phase, stabilité thermique et fabricabilité sur la bande réelle de fonctionnement.
Sommaire
- Que vérifier en premier dans la technologie PCB 5G
- Tableau des règles clés de conception et de validation
- Tableau des compromis d’ingénierie en phase amont
- Comment FR1 et FR2 changent les décisions de matériau et d’empilage
- Comment transitions, blindage et chemin thermique affectent les performances RF réelles
- Ce que les équipes prototype doivent figer avant la sortie
- FAQ
- Prochaines étapes
- Références
- Auteur et relecture
Que vérifier en premier dans la technologie PCB 5G
Selon la 3GPP, la 5G NR est divisée entre FR1 et FR2, et cette distinction compte parce que le problème de carte change réellement avec la fréquence. Une carte qui fonctionne bien dans un matériel radio de plus basse fréquence peut tout de même être inadaptée à des structures plus sensibles aux pertes ou à la phase.
Les premiers points de revue sont généralement :
- si le produit fonctionne en FR1, en FR2, ou dans une architecture mixte avec des contraintes RF différentes
- si les trajets critiques demandent un stratifié spécialisé, un empilage hybride, ou simplement une discipline plus stricte sur la géométrie et les chemins de retour
- si les lancements RF, vias, connecteurs et transitions de boîtier dominent davantage les pertes ou les désadaptations que le segment de piste lui-même
- si l’alimentation, la commande numérique, la synchronisation et le zonage RF sont partitionnés assez tôt pour éviter des problèmes tardifs de blindage
- si le plan de validation inclut échantillons de test, VNA, TDR et mesure sur trajet assemblé, et pas uniquement de la simulation d’implantation
Pour le matériel radio et à réseau phasé, il vaut généralement la peine d’aligner avant la sortie les hypothèses sur PCB haute fréquence, PCB Rogers et PCB multicouches.
Tableau des règles clés de conception et de validation
| Règle / paramètre | Premier point à vérifier | Pourquoi c’est important | Comment vérifier | Si c’est ignoré |
|---|---|---|---|---|
| Contexte FR1 ou FR2 | Définir d’abord la plage réelle de fonctionnement et l’architecture | La stratégie de carte change avec les pertes, la sensibilité de phase et le conditionnement | Revue système et cartographie du trajet RF | Empilage surdimensionné ou insuffisant |
| Adéquation du matériau | Choisir le stratifié selon la stabilité des pertes et l’adéquation de procédé, pas seulement selon la marque | De mauvaises hypothèses matériau faussent pertes d’insertion et répétabilité d’impédance | Revue des fiches techniques et revue d’empilage | Marge RF faible et coût évitable |
| Maîtrise des transitions | Revoir tôt lancements, vias, connecteurs et frontières de module | Les discontinuités dégradent souvent davantage que les pistes droites | Revue de lancement et corrélation avec solveur de champ | Désadaptation, réflexions, canaux instables |
| Partition RF / numérique | Séparer délibérément RF, polarisation, commande et structure de retour d’alimentation | Les cartes radio denses échouent quand les domaines partagent des chemins non maîtrisés | Revue de plan d’implantation et revue de masse | EMI, couplage, faible répétabilité |
| Blindage et chemin mécanique | Définir blindages, capots et attaches thermiques comme partie intégrante de la conception | Les détails mécaniques changent le comportement RF dans le produit réel | Revue d’assemblage et inspection de pilote | Bonne simulation, matériel réel médiocre |
| Accès de mesure | Décider comment les trajets critiques seront testés après fabrication et assemblage | Une affirmation 5G est faible si le trajet RF n’est pas mesurable de façon réaliste | Plan de test et stratégie d’échantillons de test | Délais de diagnostic et acceptation floue |
Tableau des compromis d’ingénierie en phase amont
| Choix de conception | Habituellement plus adapté à | Compromis principal | Ce qu’il faut confirmer tôt |
|---|---|---|---|
| Empilage hybride RF + FR-4 | Équilibrer coût et intégration pratique dans les systèmes mixtes | Contrôle plus strict du laminage et de la partition nécessaire | Quelles couches ont réellement besoin d’un matériau faible perte |
| Empilage entièrement faible perte | Bandes plus élevées et trajets plus sensibles à la phase | Coût et charge de procédé plus élevés | Si toute la carte en tire réellement profit |
| Routage auxiliaire HDI plus dense | Commande compacte et circuits auxiliaires près des modules radio | Complexité de procédé et charge d’inspection accrues | Pas du boîtier et stratégie de vias |
| Blindage renforcé | Meilleure isolation dans les sections radio encombrées | Accès thermique et maintenance plus difficiles | Enveloppe mécanique et chemin de débogage |
| Carte de module radio intégrée | Trajets plus courts et emballage plus compact | Fenêtre thermique et d’assemblage moins tolérante | Extraction thermique et accès de mesure |
| Sections RF et numériques séparées | Partition électrique plus propre | Plus de connecteurs ou d’interconnexions complexes | Définition des frontières de signal |
Comment FR1 et FR2 changent les décisions de matériau et d’empilage
L’erreur principale dans les discussions sur les cartes 5G consiste à agir comme si chaque PCB 5G devait utiliser le même jeu de matériaux. Ce n’est pas le cas. La carte doit être choisie en fonction de la sensibilité réelle du trajet et du budget de pertes.
Trois questions comptent généralement le plus.
1. La carte résout-elle vraiment un problème FR1 ou un problème FR2 ?
La 3GPP définit FR1 et FR2 comme des plages distinctes, et la charge de conception augmente nettement lorsque pertes, qualité de lancement et stabilité de phase deviennent plus sensibles. Certains projets exigent une discipline mmWave complète. D’autres ont surtout besoin d’une meilleure partition RF et d’un meilleur contrôle des matériaux dans un matériel sub-6 GHz.
2. Le trajet critique justifie-t-il un stratifié spécialisé ?
Rogers et d’autres fournisseurs de matériaux RF montrent que les stratifiés à faible perte aident à préserver la cohérence électrique, mais ils n’éliminent pas le besoin de transitions soignées, d’une bonne masse et d’un contrôle de fabrication rigoureux. Le choix du matériau doit suivre le besoin du trajet, et non l’inertie commerciale.
3. L’empilage aide-t-il vraiment ou masque-t-il le problème réel ?
Les constructions hybrides fonctionnent souvent bien lorsque seule une partie de la carte transporte l’énergie RF la plus sensible. Mais l’empilage n’aide que si structures de lancement, distribution du cuivre et comportement de laminage sont planifiés de manière cohérente.
Comment transitions, blindage et chemin thermique affectent les performances RF réelles
Les cartes vendues comme de la "technologie 5G" échouent souvent dans les détails autour de la piste. Le comportement RF réel dépend de la manière dont boîtiers, vias, blindages, connecteurs et interfaces thermiques modifient le trajet après fabrication et assemblage.
Les principales vérifications d’ingénierie sont :
- si les transitions de lancement vers modules, antennes ou connecteurs sont modélisées et inspectables
- si les blindages améliorent l’isolation sans bloquer la maintenance ni piéger la chaleur
- si des zones voisines de PA, d’horloge et d’alimentation injectent du bruit ou de la dérive thermique dans des structures RF sensibles
- si le parcours de validation inclut à la fois des échantillons de test fabriqués et des contrôles sur trajet assemblé
Si le produit combine RF dense, circuits numériques auxiliaires et assemblage de modules, la planification de PCB HDI, assemblage SMT et prototypage de circuits imprimés doit généralement se faire ensemble.
Ce que les équipes prototype doivent figer avant la sortie
La première fabrication matérielle 5G doit prouver le trajet réel, pas seulement le dessin d’intention. Avant la sortie, l’équipe doit savoir quels trajets sont critiques, comment ils seront fabriqués et comment ils seront mesurés.
Une liste de contrôle pratique comprend généralement :
- Bande de fonctionnement et trajets critiques figés Confirmer si le problème de carte relève de FR1, de FR2 ou d’une architecture mixte.
- Matériau et empilage approuvés Verrouiller la famille de stratifiés, l’équilibre cuivre et la structure de référence avant le début des ajustements détaillés.
- Revue des lancements et transitions terminée Approuver vias, connecteurs, sorties de boîtier et structures de frontière RF comme un seul système.
- Approche de blindage et thermique documentée Définir comment les éléments mécaniques changent le comportement RF et thermique après assemblage.
- Plan de mesure approuvé Figer échantillons de test, TDR, VNA et vérifications sur trajet assemblé avant la fabrication pilote.
- Revue de version et de BOM terminée Utiliser une visionneuse de BOM et une visionneuse Gerber pour détecter substitutions ou changements géométriques avant la sortie.
Si la géométrie de lancement évolue encore, un PCB en délai court est généralement plus utile que de forcer une série au format production.
FAQ
Chaque PCB 5G a-t-il besoin d’un stratifié RF à faible perte ?
Non. Cela dépend de la bande de fonctionnement, de la longueur du trajet, du budget de pertes d’insertion et de la sensibilité du matériel à la phase et à la désadaptation.
Quelle est la première chose à définir dans un projet de PCB 5G ?
En général, le contexte fréquentiel réel, surtout pour savoir si le problème de carte se situe en FR1, en FR2 ou dans une architecture mixte.
Pourquoi certaines cartes 5G échouent-elles malgré de bons choix de matériaux ?
Parce que structures de lancement, masse, blindage et détails d’assemblage peuvent dominer la performance s’ils ne sont pas conçus et validés ensemble.
Un empilage hybride est-il un compromis ou un bon choix d’ingénierie ?
Il peut être un très bon choix d’ingénierie lorsque seule une partie de la carte a besoin d’un matériau RF spécialisé et que la stratégie de laminage est correctement maîtrisée.
Que faut-il figer avant la première sortie de prototype ?
Il faut figer les hypothèses de bande de fonctionnement, l’empilage, les transitions, le plan de blindage et le parcours de validation RF.
Prochaines étapes
Si vous préparez du matériel radio 5G, de formation de faisceau ou de télécommunications haute fréquence, l’étape la plus utile consiste généralement à revoir ensemble plage fréquentielle, empilage, lancements et méthode de mesure avant la sortie du prototype.
HILPCB peut accompagner ce processus grâce à :
- la planification de PCB haute fréquence et de PCB Rogers pour des trajets RF à faible perte
- un accompagnement sur PCB multicouches et PCB HDI pour des conceptions mixtes denses
- la coordination de assemblage SMT pour des modules radio blindés
- prototypage de circuits imprimés, PCB en délai court, visionneuse Gerber et visionneuse PCB pour la validation précoce
- Demander un devis lorsque votre empilage, vos frontières RF et vos notes de validation sont prêts
