- Un PCB à microvias doit être examiné comme un système HDI dont l'empilage, l'épaisseur diélectrique, la structure cuivre et la marge de fiabilité doivent être conçus ensemble.
- Les premiers points à vérifier sont la stratégie d'augmentation HDI, le rapport d'aspect des microvias, la structure empilée ou décalée, le besoin de remplissage, la géométrie des pastilles et la densité de routage autour des composants à pas fin.
- La plupart des échecs se manifestent par un rendement faible, une séparation de la pastille cible, des fissures de via après refusion, un mauvais comportement de remplissage ou une conception qui ne fonctionne que sur le papier parce que la marge de fabrication n'a jamais été réaliste.
- Les microvias aident à la densité, mais ils ne suppriment pas le besoin d'une évacuation disciplinée, d'un contrôle des plans de référence et d'une planification DFM.
- Le succès du prototype dépend d'un gel précoce du procédé HDI visé, surtout lorsque la conception repose sur la lamination séquentielle, le via-in-pad ou des structures de microvias empilés.

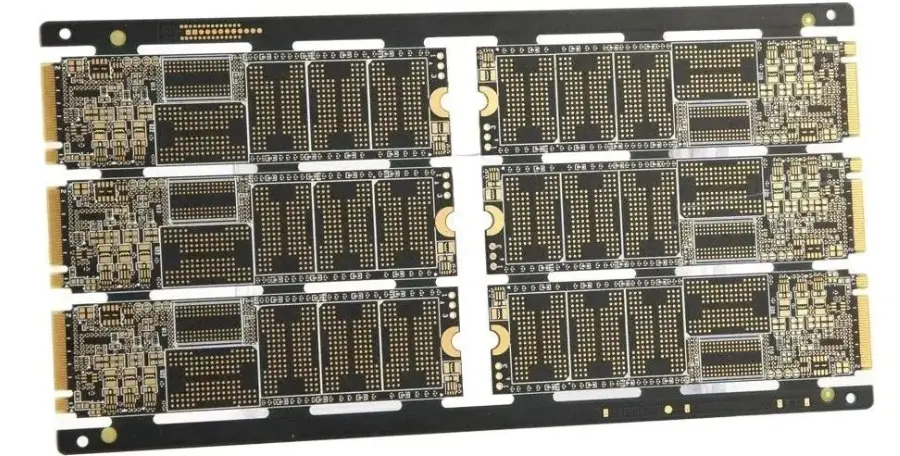

Un microvia est un petit via borgne utilisé dans les circuits imprimés HDI pour relier des couches adjacentes dans une structure d'augmentation. En pratique, concevoir un microvia ne consiste pas seulement à réduire la taille du trou. Il s'agit de maîtriser l'empilage HDI, l'épaisseur diélectrique, le perçage laser, la métallisation, la stratégie de remplissage et le risque de fiabilité afin que la carte finale puisse être fabriquée puis survive à l'assemblage et à l'usage.
Sommaire
- Que vérifier d'abord sur un PCB à microvias
- Tableau des règles clés de conception et de fabrication
- Tableau des compromis d'ingénierie précoces
- Comment l'empilage, le rapport d'aspect et le choix de structure influencent la fiabilité
- Comment gérer la fabrication HDI et la planification de libération
- Ce que les équipes doivent verrouiller avant la libération du prototype
- FAQ
- Étapes suivantes
- Références
- Auteur et relecture
Que vérifier d'abord sur un PCB à microvias
Les conceptions à microvias commencent généralement parce qu'une évacuation par vias traversants conventionnels ne tient plus avec la densité du boîtier. C'est une raison valable, mais elle ne suffit pas à elle seule. Dès qu'une carte dépend de microvias, toute la construction HDI doit faire partie de la revue de conception.Les premiers points de revue sont généralement :
- si le produit a réellement besoin de la densité HDI et microvias, ou s'il peut encore être routé avec des constructions plus simples
- quelle stratégie d'augmentation HDI est visée, par exemple 1+N+1 ou une structure séquentielle plus complexe
- si l'épaisseur diélectrique et la taille de via maintiennent le rapport d'aspect et les attentes de métallisation dans une zone réaliste
- si des microvias empilés ou décalés conviennent mieux à l'objectif de densité et de fiabilité
- si le via-in-pad, le remplissage cuivre et la planarisation sont nécessaires autour de BGAs ou CSP à pas fin
Pour les conceptions denses, il vaut généralement la peine d'aligner la revue avec des vérifications PCB HDI, PCB multicouche et visionneuse Gerber avant la libération.
Tableau des règles clés de conception et de fabrication
| Règle / paramètre | Que vérifier en premier | Pourquoi c'est important | Comment vérifier | Si c'est ignoré | | --- | --- | --- | --- | --- | | Adéquation de l'empilage HDI | Faire correspondre la structure d'augmentation à la densité de routage et à la réalité de fabrication | L'empilage détermine où les microvias peuvent réellement fonctionner | Revue d'empilage et revue avec le fabricant | L'implantation suppose des structures que l'atelier ne peut pas tenir proprement | | Rapport d'aspect | Garder la profondeur et le diamètre des microvias dans une plage réaliste | La fiabilité et la qualité de métallisation dépendent d'une géométrie maîtrisable | Revue diélectrique et revue DFM | Formation de via faible et rendement bas | | Choix empilé ou décalé | N'utiliser l'empilage que là où la densité justifie le risque et la charge procédé | Les microvias empilés exigent généralement un contrôle procédé plus serré | Revue d'évacuation et revue de fabrication | Exposition inutile au risque de fiabilité | | Remplissage et planarisation | Décider tôt si le via-in-pad ou les structures empilées exigent un remplissage cuivre | Les hypothèses d'assemblage et de routage dépendent de pastilles planes et stables | Revue du pad-stack et revue d'assemblage | La soudure BGA ou le routage échouent tardivement | | Géométrie de la pastille cible | Conserver assez de surface d'atterrissage et de marge d'alignement | La fiabilité des microvias est sensible à l'alignement de la cible et à la géométrie de capture | Revue d'empreinte et contrôle dans la [visionneuse PCB](/tools/pcb-viewer/) | Ouvertures ou interconnexions fragiles après fabrication | | Plan de lamination séquentielle | Geler l'ordre de lamination et l'usage des couches avant que le routage ne s'étende | Le nombre d'étapes HDI agit directement sur coût, rendement et délai | Revue du flux de fabrication | Le coût et le planning prototype surprennent l'équipe |Tableau des compromis d'ingénierie précoces
| Choix de conception | Généralement plus fort pour | Compromis principal | Ce qu'il faut confirmer tôt | | --- | --- | --- | --- | | HDI 1+N+1 plus simple | Densité modérée avec meilleure fabricabilité | Moins de liberté de routage qu'un build-up plus profond | Besoin réel d'évacuation | | Microvias empilés | Densité maximale autour des boîtiers à pas fin | Charge procédé et fiabilité plus élevées | Si la densité l'exige vraiment | | Microvias décalés | Meilleure marge mécanique dans de nombreux cas | Peut consommer davantage de surface de routage | Schéma d'échappement du boîtier | | Via-in-pad avec remplissage | Évacuation BGA très serrée et trajets de sortie les plus courts | Coût procédé plus élevé et exigences de planéité plus strictes | Pas du boîtier et plan d'assemblage |Comment l'empilage, le rapport d'aspect et le choix de structure influencent la fiabilité
Les PCB à microvias échouent souvent lorsque les objectifs de densité sont traités comme l'unique objectif de conception. La fiabilité vient du fait de n'utiliser que le niveau de complexité HDI réellement nécessaire au produit.Trois questions de revue sont généralement les plus importantes.
1. L'épaisseur diélectrique est-elle adaptée à la géométrie du microvia ?
Les structures à microvias ne sont pas infiniment extensibles. Si le diélectrique est trop épais pour la taille de via choisie, la conception peut paraître routable mais devenir faible en fabrication ou en test de fiabilité.
2. La conception ne s'appuie-t-elle sur des structures empilées que là où c'est nécessaire ?
Les microvias empilés peuvent être pertinents, mais ils augmentent la sensibilité du procédé. Si une conception atteint ses objectifs de routage avec des structures décalées plus simples ou un empilage limité, le risque diminue généralement.
3. L'évacuation du boîtier reflète-t-elle honnêtement la marge de fabrication ?
Le routage d'échappement des BGA à pas fin pousse souvent les équipes vers un usage agressif des microvias. C'est précisément là que la revue dans la visionneuse Gerber et la visionneuse PCB compte, parce que l'écart entre un concept routable et une conception fabricable tient souvent à seulement quelques décisions géométriques.
Comment gérer la fabrication HDI et la planification de libération
Un PCB à microvias n'est pas prêt simplement parce que la CAO paraît dense et élégante. Il est prêt lorsque le procédé du fabricant visé, l'empilage et les attentes de fiabilité sont explicitement définis.Les questions de libération les plus courantes sont :
- si l'atelier choisi supporte le nombre de laminations HDI prévu, le procédé de vias laser, la méthode de remplissage et la tolérance d'alignement visés
- si la conception a besoin de vias remplis de cuivre pour des raisons d'assemblage et d'empilage
- si la première fabrication doit prouver la faisabilité du routage, le comportement d'assemblage ou la fiabilité à long terme des interconnexions
- si les hypothèses de matériau, de nombre de laminations et de délai sont alignées avant la demande de prix
Si la carte est encore en phase précoce de développement, planifier tôt prototype PCB, PCB en délai rapide et PCB HDI fait généralement gagner plus de temps que d'affiner les motifs d'évacuation sans cible procédé réelle.
Ce que les équipes doivent verrouiller avant la libération du prototype
Les projets à microvias deviennent coûteux lorsque la carte arrive en consultation sans intention HDI figée. Avant la libération, l'équipe doit savoir ce que la première fabrication cherche réellement à démontrer.Une checklist pratique de libération comprend généralement :
- Construction HDI figée Définir la structure d'augmentation visée, le nombre de laminations et l'usage des couches avant que le routage détaillé ne s'étende.
- Géométrie des microvias approuvée Confirmer la taille des vias, l'épaisseur diélectrique, les hypothèses de rapport d'aspect et la stratégie de pastille cible.
- Approche d'évacuation du boîtier approuvée Geler où les structures empilées, décalées ou via-in-pad sont nécessaires et où elles ne le sont pas.
- Parcours de fabrication défini Aligner avec l'atelier visé le perçage laser, le remplissage, la planarisation et les attentes de fiabilité.
- Hypothèses d'assemblage et de test consignées Garder alignés les hypothèses BGA, le plan de pochoir, les besoins de planéité et l'historique des révisions. Une revue avec la visionneuse BOM aide à éviter des substitutions de boîtiers qui casseraient le plan d'évacuation.
FAQ
Quelle est la première chose à vérifier sur un PCB à microvias ?
Commencez par vérifier si la conception a réellement besoin de HDI, puis examinez ensemble l'empilage, l'épaisseur diélectrique et la géométrie des microvias. Ces choix déterminent généralement si le reste de l'implantation est réaliste.
Les microvias empilés sont-ils toujours meilleurs que les microvias décalés ?
Non. Les microvias empilés peuvent améliorer la densité, mais ils augmentent aussi les exigences procédé et fiabilité. Ils doivent être utilisés là où le routage en a réellement besoin, pas par défaut.
Pourquoi le rapport d'aspect compte-t-il autant pour les microvias ?
Parce que la profondeur du via par rapport à son diamètre influence la formation, la métallisation et la fiabilité dans le temps. Une conception hors des limites procédé réalistes peut échouer même si la CAO paraît correcte.
La technologie microvia améliore-t-elle automatiquement l'intégrité du signal ?
Pas automatiquement. Elle peut raccourcir les trajets de sortie et réduire la congestion de routage, mais l'intégrité du signal dépend toujours des plans de référence, des chemins de retour et de la discipline générale de l'empilage.
Que faut-il geler avant la première libération de prototype ?
Il faut geler la structure HDI, la géométrie des microvias, l'approche d'évacuation, les hypothèses de procédé de fabrication et les exigences d'assemblage liées aux composants à pas fin qui pilotent la conception.
Quelle est la différence entre microvias empilées et décalées ?
Les microvias empilées sont alignées entre les couches de buildup ; les microvias décalées sont déportées. Le remplissage, la planarisation et la qualification d'interconnexion requis dépendent du buildup réel, de l'usage de via-in-pad et du processus de fabrication. Le décalage seul ne prouve pas que le remplissage est inutile.
