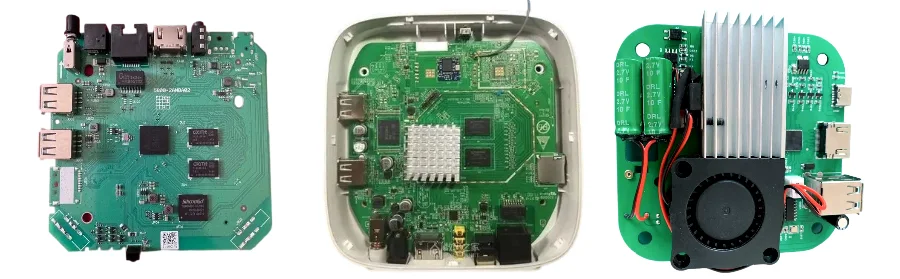

Les PCB pour set-top box servent de centre nerveux aux appareils de streaming et de diffusion, coordonnant le décodage vidéo, la transmission sans fil, la gestion de l'alimentation et la livraison des interfaces dans un boîtier ultra-compact. Alors que les utilisateurs finaux exigent des performances plus rapides, une résolution plus nette et une connectivité transparente, les fabricants doivent intégrer des fonctionnalités de plus en plus complexes dans des cartes de plus en plus petites.
Chez HILPCB, nous proposons des solutions de PCB conçues sur mesure pour répondre aux défis uniques des récepteurs IPTV, des streamers OTT, des boîtiers Android TV et des systèmes satellites hybrides. En mettant l'accent sur les performances thermiques, l'intégrité du signal et l'échelle de fabrication, nous permettons à nos clients de passer rapidement du prototype à la production, tout en maintenant la fiabilité et la rentabilité.
Architecture de base et exigences de plateforme
Un PCB typique pour set-top box intègre plusieurs blocs fonctionnels, notamment :
- Gestion de l'alimentation haute efficacité avec des rails de tension de 0,9V à 5V
- SoC basés sur ARM avec décodage 4K/8K, support AV1/H.265 et accélération GPU
- Interfaces mémoire DDR3/DDR4 avec routage à longueur adaptée
- Interfaces HDMI 2.1, USB 3.0 et Ethernet PHY
- Wi-Fi double bande 5/6, Bluetooth 5.0 et ZigBee en option
Ces systèmes nécessitent des empilements de PCB multicouches, souvent de 6 à 8 couches, configurés pour isoler les domaines analogiques, numériques et RF. Les paires différentielles pour HDMI et USB sont routées avec une tolérance d'impédance de ±10 %, et la stratégie de mise à la terre est optimisée pour la conformité CEM et la stabilité de l'alimentation.
La conception globale doit respecter le zonage thermique : placer les composants chauds comme les SoC et les PMIC près des chemins de dissipation thermique tout en respectant les budgets de longueur de signal pour les bus haute vitesse. Des matériaux comme les substrats PCB à haute conductivité thermique avec des coefficients d'expansion Z-axis faibles préviennent la déformation et aident à la dissipation thermique sous charge continue.
Expertise en fabrication pour appareils multimédias grand public
Nos lignes de fabrication sont conçues pour l'échelle et la flexibilité. Nous gérons à la fois le prototypage en faible volume et la production en grande série de PCB pour set-top box avec une cohérence entre les lots.
Nos capacités incluent :
- Substrats de base : PCB FR4 avec options haute Tg et faible perte pour les zones RF
- Tolérance d'alignement des couches : < ±75μm pour les cartes multicouches haute vitesse
- Finition de surface : ENIG ou ENEPIG pour les boîtiers BGA et les mémoires PoP
- Ligne SMT supportant les composants à pas fin (0,3 mm) et les charges mixtes
Nos solutions d'assemblage SMT prennent en charge les technologies mixtes, y compris le soudage par refusion et par vague sélective. Pour les assemblages complets, nos services d'assemblage clé en main intègrent l'approvisionnement, le chargement du firmware et les tests système.
Les PCB sont testés avec AOI, ICT, des bancs de test fonctionnels et des cycles thermiques pour simuler les environnements d'utilisation typiques dans les salons des consommateurs et les installations commerciales.
Co-conception du signal, de l'alimentation et du thermique
Les set-top box dépendent fortement d'une alimentation stable et d'une résistance aux EMI. Nous mettons en œuvre :
- Schémas de mise à la terre en étoile pour isoler les masses numériques et RF
- Découplage distribué pour les domaines mémoire haute vitesse
- Poids de cuivre multiples pour les cœurs SoC à courant élevé
- Chemins de routage contrôlés pour HDMI, USB et PCIe (le cas échéant)
Pour la gestion thermique, nous concevons avec :
- Réseaux de vias thermiques sous les CI haute puissance
- Nappes de cuivre pour la dissipation thermique passive
- Blindages métalliques en option pour coupler la chaleur aux cadres du boîtier
Notre équipe de conception utilise des workflows DFM basés sur la simulation et valide les points chauds thermiques avec des outils d'imagerie IR et de modélisation.
Applications et cas d'utilisation pris en charge
Nos PCB sont utilisés dans une gamme d'appareils multimédias, notamment :
- Récepteurs IPTV d'entrée de gamme avec entrée Ethernet simplifiée
- Dongles de streaming OTT et boîtiers TV compacts avec Wi-Fi
- Systèmes Android TV avec commande vocale et upscaling IA
- Boîtiers hybrides câble/satellite à double pile avec modules d'accès conditionnel
Chaque application nécessite des cibles BOM, des priorités de routage et des tolérances mécaniques différentes. Nous aidons nos clients à construire des plateformes adaptées aux normes de diffusion mondiales et conformes aux réglementations spécifiques à chaque région.
Les technologies de PCB haute vitesse sont essentielles pour les systèmes 4K HDR avec des marges de synchronisation serrées et une transmission à faible gigue. L'assemblage de boîtier complet est disponible pour les clients nécessitant une intégration complète du boîtier, y compris l'installation de blindages RF, la programmation du firmware et les tests de rodage.
Pourquoi choisir HILPCB
Choisir le bon partenaire pour vos PCB peut déterminer le succès de votre projet de set-top box. Chez HILPCB, nous combinons la rigueur technique avec l'agilité de fabrication pour fournir des PCB qui répondent aux objectifs de performance, de conformité et de coût des fabricants mondiaux d'appareils de streaming et de diffusion. Que vous construisiez des récepteurs IPTV d'entrée de gamme ou des boîtiers Android TV premium avec intégration vocale et IA, nos services sur mesure soutiennent l'innovation rapide avec une exécution fiable.
Nous sommes certifiés ISO 9001:2015 et IPC-A-610 Classe 2/3, avec un historique éprouvé au service des OEM de premier plan dans l'industrie de l'électronique grand public. Notre équipe interne assure la conception de PCB, la simulation thermique et la modélisation de l'intégrité du signal pour garantir la réussite dès le premier essai. Avec un approvisionnement solide en composants amont et des capacités d'assemblage clé en main, HILPCB est votre partenaire de fabrication unique, de l'échantillon technique à la livraison en grande série.
Foire aux questions sur les PCB pour Set-top box
Q : Quelles sont les principales différences entre un PCB pour set-top box et les cartes de circuit traditionnelles pour téléviseurs ? R : Les PCB pour set-top box sont spécifiquement conçus pour les appareils compacts de streaming et de réception de diffusion, avec des processeurs de décodage vidéo spécialisés, des modules de connectivité sans fil et des systèmes de gestion de l'alimentation optimisés. Contrairement aux cartes principales des téléviseurs, ils privilégient une conception à facteur de forme réduit, une optimisation des coûts et un support des protocoles de streaming tout en maintenant des performances élevées de traitement vidéo dans des boîtiers à espace limité.
Q : Comment gérez-vous les défis thermiques dans les conceptions compactes de set-top box ? R : La gestion thermique combine un placement stratégique des composants, la mise en œuvre de vias thermiques et une conception optimisée du flux d'air dans les boîtiers plastiques. Les composants haute puissance comme les processeurs vidéo et les puces sans fil sont positionnés pour maximiser la dissipation thermique, tandis que les vias thermiques conduisent la chaleur vers les points de fixation et les surfaces du boîtier. Les conceptions avancées peuvent intégrer des pads thermiques ou des dissipateurs pour les composants critiques fonctionnant sous charge continue.
Q : Quelles procédures de test garantissent la fiabilité des PCB pour set-top box en fonctionnement continu ? R : Les tests complets incluent la validation électrique de toutes les interfaces de streaming, les cycles thermiques sur les plages de température de fonctionnement, les tests d'exposition à l'humidité et la vérification de la résistance aux vibrations. L'inspection optique automatisée valide la qualité de l'assemblage, tandis que les tests in-circuit confirment la fonctionnalité des composants. Les tests au niveau système valident les performances complètes de streaming, y compris le décodage vidéo, la connectivité sans fil et la compatibilité des protocoles sur plusieurs plateformes de streaming.
Q : Pouvez-vous prendre en charge à la fois les besoins en set-top box économiques et premium ? R : Oui, nos capacités couvrent les récepteurs IPTV de base avec des fonctionnalités de streaming essentielles jusqu'aux plateformes Android TV premium supportant le décodage 8K, le traitement HDR avancé et l'intégration sophistiquée à la maison connectée. Nos processus de fabrication s'adaptent aux conceptions optimisées pour les marchés grand public et aux solutions haute performance pour les appareils de streaming premium, tout en maintenant des normes de qualité appropriées et une conformité réglementaire pour chaque segment de marché.
