Dans les systèmes à haute disponibilité tels que les centres de données, les stations de base de télécommunications et l'automatisation industrielle, les systèmes d'alimentation et de refroidissement sont la ligne de vie assurant la continuité des activités. À mesure que la densité de puissance augmente, les PCB de ces systèmes sont confrontés à des défis de stress électrique et thermique sans précédent. Pour relever ces défis, chaque étape, de la conception à la fabrication, doit viser une fiabilité extrême. Parmi elles, le système de contrôle qualité du processus de fabrication centré sur l'SPI/AOI/X-Ray inspection est la clé pour garantir la parfaite réalisation de fonctions avancées telles que la redondance, le remplacement à chaud (hot-swap) et la surveillance intelligente. Ce n'est pas seulement un outil pour détecter les défauts, mais la pierre angulaire pour valider la conception, optimiser les processus et garantir la fiabilité du produit tout au long de son cycle de vie. Une stratégie qualité complète, combinant la DFM/DFT/DFA review en amont avec des inspections rigoureuses en production, et finalement validée par une First Article Inspection (FAI), garantit que chaque PCBA livré répond aux normes les plus strictes.
DFM/DFT/DFA Review : Établir les bases d'une fabrication haute fiabilité dès la source
Avant de discuter de toute technique de détection spécifique, il est essentiel de souligner l'importance de la phase de conception. Une conception de système d'alimentation excellente, si elle ne peut être fabriquée de manière efficace et fiable, verra sa valeur considérablement réduite. C'est là que réside la valeur fondamentale de la DFM/DFT/DFA review (revue de conception pour la fabrication/le test/l'assemblage). Pour les PCB haute puissance, cette revue est particulièrement critique, car elle influence directement l'efficacité et les résultats de l'SPI/AOI/X-Ray inspection ultérieure.
La DFM/DFT/DFA review se concentre sur les aspects clés suivants :
- Sécurité électrique et espacement : Examen des lignes de fuite (Creepage) et des distances d'isolement (Clearance) entre les circuits haute et basse tension, pour garantir la conformité aux normes de sécurité telles que UL et IEC, et prévenir les arcs électriques et les courts-circuits. Cela fournit une base de jugement claire pour l'inspection AOI ultérieure.

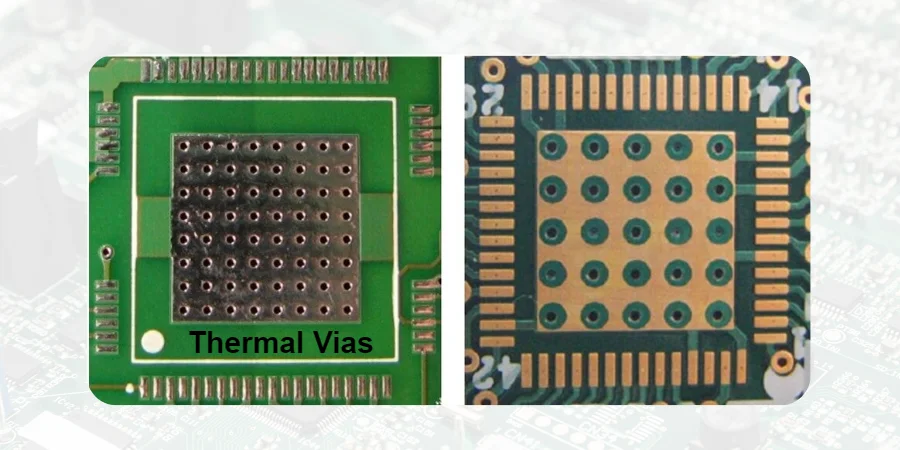

- Gestion thermique : Évaluation de la pertinence de la disposition des Vias thermiques (Thermal Vias), des grandes surfaces de feuille de cuivre et des PCB en cuivre épais (Heavy Copper PCB), afin de garantir que la chaleur des composants de puissance (tels que MOSFET, IGBT) puisse être évacuée efficacement. Une conception raisonnable permet au X-Ray d'évaluer plus précisément le taux de vide des joints de soudure critiques.
- Testabilité (DFT) : Planification des points de test (Test Points) sur les nœuds critiques, garantissant que la tension, le courant et les signaux PMBus peuvent être testés automatiquement pendant le processus de production. Sans une bonne conception DFT, même si toutes les inspections optiques et X-Ray sont réussies, la vérification fonctionnelle peut devenir un goulot d'étranglement.
- Assemblabilité (DFA) : Évaluation de la conception des plages d'accueil et de la disposition des composants lourds (tels que les grandes inductances, les barres omnibus, les connecteurs), garantissant leur stabilité mécanique et la fiabilité de la soudure. Cela est directement lié à la qualité du processus de THT/through-hole soldering.
En effectuant une DFM/DFT/DFA review approfondie au début de la conception, nous prévenons non seulement les défauts de fabrication potentiels, mais nous nous assurons également que la conception du PCB elle-même est « inspectable ». Cela pose des bases solides pour la mise en œuvre fluide des processus d'inspection automatisés ultérieurs et fige les règles de conception dans le flux de production via le système de Traceability/MES.
Processus de mise en œuvre : Synergie entre revue DFM et inspection de fabrication
- Entrée de conception et définition des règles : Le client fournit les fichiers Gerber, la BOM et les schémas. Les ingénieurs HILPCB définissent les règles de contrôle DFM/DFT/DFA en fonction des exigences de puissance, de tension et de sécurité.
- Analyse automatisée et revue manuelle : Utilisation de logiciels professionnels pour l'analyse automatisée, et revue manuelle par des ingénieurs expérimentés des chemins d'alimentation critiques, de la conception thermique et des zones à haute densité.
- Rapport de problèmes et modification collaborative : Génération de rapports DFM détaillés, communication avec le client sur les risques de fabrication potentiels et proposition de suggestions d'optimisation.
- Importation des règles dans le système MES : Les règles de conception finales sont importées dans le système Traceability/MES pour guider la production et servir de base de jugement pour l'SPI/AOI/X-Ray inspection.
- Retour d'information en boucle fermée : Les données d'inspection en production sont renvoyées au département de conception pour l'optimisation continue des futures bibliothèques de règles DFM.
SPI/AOI/X-Ray Inspection : Garantir la précision de fabrication des circuits hot-swap et de suppression des surtensions
La fonction hot-swap (remplacement à chaud), qui permet de remplacer des modules sans éteindre le système, est au cœur des systèmes à haute disponibilité. Ses circuits contiennent généralement des MOSFET, des circuits intégrés contrôleurs, des diodes TVS et des résistances shunt de précision pour supprimer le courant d'appel (Inrush Current). Tout défaut de fabrication de ces composants peut entraîner un plantage du système ou des dommages permanents lors de l'insertion du module. La stratégie d'inspection trinitaire SPI/AOI/X-Ray inspection offre la garantie ultime pour la fiabilité de ces circuits critiques.
- SPI (Inspection de la pâte à braser) : Tout commence par la pâte à braser. Pour les MOSFET de puissance dans les circuits hot-swap, le pad thermique (Thermal Pad) nécessite une quantité de pâte précise et suffisante. L'SPI mesure avec précision le volume, la surface et la hauteur de la pâte sur chaque pad par balayage 3D. Trop de pâte peut entraîner des courts-circuits ou un déplacement des composants après soudure ; trop peu peut causer des soudures sèches ou une mauvaise dissipation thermique, entraînant la défaillance du MOSFET par surchauffe lors de la suppression du courant d'appel.
- AOI (Inspection Optique Automatique) : Après la refusion, l'AOI prend le relais pour la détection des défauts de surface. Elle peut identifier rapidement :
- Déplacement et rotation des composants : Assure que les MOSFET, contrôleurs et composants passifs sont positionnés exactement sur les pads.
- Erreur de polarité : La directionnalité des diodes TVS, des condensateurs électrolytiques et des circuits intégrés est cruciale. Une diode TVS inversée ne fournira pas de protection contre les surtensions.
- Défauts de soudure : Tels que manque d'étain, ponts de soudure, effet tombstone et autres problèmes visibles en surface.
- Corps étrangers et contamination : Vérification de la propreté de la surface de la carte pour éviter les courts-circuits causés par des corps étrangers conducteurs.
- X-Ray (Inspection par rayons X) : Pour les circuits intégrés contrôleurs en boîtier QFN et les MOSFET de puissance avec pads inférieurs, ainsi que pour les puces de gestion de l'alimentation complexes en boîtier BGA, l'AOI est impuissante. L'inspection X-Ray est le seul moyen de « voir à travers » ces composants et de vérifier la qualité de la soudure interne. Elle peut révéler clairement :
- Vides dans les joints de soudure (Voiding) : C'est l'un des défauts les plus critiques dans les joints de soudure des dispositifs de puissance. Les vides augmentent considérablement la résistance thermique et électrique du joint, provoquant une surchauffe locale, accélérant le vieillissement du composant et entraînant finalement une défaillance sous des charges de pointe. Les normes industrielles (telles que IPC-A-610) ont des règles strictes sur le taux de vide.
- Courts-circuits internes : Détection de courts-circuits potentiels entre les billes de soudure BGA ou les pads QFN.
- Mouillabilité de la soudure : Évaluation de la liaison entre la soudure et le pad.
Avant de lancer l'assemblage SMT (SMT Assembly) à grande échelle, un processus rigoureux de First Article Inspection (FAI) garantit que chaque détail du premier produit a passé toutes les inspections mentionnées ci-dessus, validant ainsi que le réglage de l'ensemble de la ligne de production est correct.
OR-ing et alimentation redondante : comment les technologies d'inspection garantissent la fiabilité des diodes idéales et des circuits de partage de courant
La redondance N+1 ou N+N est la configuration standard des systèmes d'alimentation, dont le cœur est le circuit OR-ing, utilisé pour rassembler les sorties de plusieurs modules d'alimentation sur un bus d'alimentation partagé, tout en isolant les modules défaillants. Les solutions traditionnelles OR-ing à diodes, en raison de leur chute de tension élevée et de leur forte consommation d'énergie, sont progressivement remplacées par des solutions à « diode idéale » basées sur des MOSFET. Ces solutions imposent des exigences plus élevées en matière de qualité de fabrication.
Le contrôleur de diode idéale, associé à des MOSFET à fort courant, peut atteindre une chute de tension de conduction extrêmement faible, mais son circuit de contrôle est relativement complexe, et la qualité de soudure du MOSFET de puissance détermine directement le succès ou l'échec de l'ensemble du schéma de redondance.
- Le rôle de l'AOI : Garantir que le contrôleur de diode idéale et les MOSFET externes sont installés dans le bon sens. Un MOSFET mal orienté pourrait entraîner un retour de courant ou ne pas se déconnecter efficacement en cas de panne, rendant la conception redondante inutile.
- Le rôle clé du X-Ray : Les MOSFET de puissance utilisent généralement des boîtiers avec de grands pads de dissipation thermique. L'inspection X-Ray est cruciale pour évaluer la qualité de soudure de ces pads. Une grande quantité de vides à l'intérieur du joint de soudure augmentera considérablement la résistance à l'état passant (Rds(on)), réduisant non seulement l'efficacité, mais générant également de graves points chauds sous de forts courants, entraînant finalement la destruction du MOSFET et mettant en danger l'ensemble du bus d'alimentation.
- Le défi du THT/through-hole soldering : Pour les barres omnibus et les connecteurs à fort courant qui doivent supporter des centaines d'ampères, le processus de THT/through-hole soldering est généralement adopté. Il est tout aussi important d'inspecter le degré de remplissage (Barrel Fill) de ces joints de soudure traversants. Le X-Ray peut être utilisé pour vérifier le remplissage de la soudure dans les trous traversants, garantissant une connexion à faible impédance et une haute résistance mécanique, ce qui est essentiel pour les performances thermiques et électriques des PCB à haute conductivité thermique (High-Thermal PCB).
Points clés : Principales préoccupations dans la fabrication d'alimentations redondantes
- Soudure MOSFET à diode idéale : Le taux de vide du pad thermique doit être strictement contrôlé par X-Ray, l'objectif étant généralement inférieur à 25 %.
- Précision du circuit de partage de courant : Pour les résistances de précision utilisées pour le partage de courant, la qualité des joints de soudure doit être uniforme ; l'inspection SPI garantit une haute cohérence du volume de pâte à braser.
- Soudure de connecteurs à courant élevé : Qu'il s'agisse de SMT ou de THT, la qualité de la soudure des connecteurs nécessite une attention particulière pour éviter la surchauffe due à une résistance de contact excessive.
- Intégrité du contrôleur IC : Les contrôleurs en boîtier BGA ou QFN doivent être vérifiés par X-Ray pour s'assurer de l'absence de courts-circuits ou de circuits ouverts internes.
Surveillance PMBus et télémétrie système : Impact potentiel des défauts de fabrication sur l'intégrité des données
Les systèmes d'alimentation modernes ont largement dépassé la simple conversion d'énergie, réalisant une surveillance en temps réel, des alarmes et un réglage à distance de paramètres clés tels que la tension, le courant, la puissance et la température via des protocoles comme PMBus (Power Management Bus). Cette gestion intelligente a considérablement amélioré la maintenabilité du système (MTTR) et la fiabilité globale. Cependant, tout cela repose sur des données de télémétrie précises, et les défauts de fabrication sont des tueurs potentiels de l'intégrité des données.
- Interférences sur les lignes de communication : Les lignes de signal PMBus sont généralement des signaux numériques à basse vitesse, mais si des défauts de fabrication sont présents à proximité de leur routage, comme de minuscules billes de soudure ou des résidus de flux, ils peuvent former des chemins de fuite à des températures et humidités spécifiques, interférant avec la communication et entraînant des erreurs de données ou des blocages de bus. Les inspections AOI et X-Ray peuvent détecter ces risques potentiels de court-circuit.
- Précision des éléments de détection :
- Résistance de détection de courant : Les résistances shunt utilisées pour mesurer le courant sont généralement des composants de précision à faible valeur résistive. Tout défaut dans leurs joints de soudure (comme des soudures sèches ou des vides) introduira une résistance parasite supplémentaire, entraînant des lectures de courant imprécises, ce qui affecte ensuite le calcul de la puissance et les seuils de protection contre les surintensités. Les inspections SPI et X-Ray sont cruciales pour garantir la cohérence de la soudure.
- Capteur de température : Les thermistances NTC ou les diodes de détection de température utilisées pour surveiller les zones chaudes, si elles sont mal soudées, ne refléteront pas avec précision la température réelle du dispositif, ce qui pourrait entraîner l'échec des stratégies de ventilation ou des retards dans la protection contre la surchauffe.
- Valeur de Traceability/MES : Lorsque l'équipement sur le terrain signale des données PMBus anormales, un système Traceability/MES puissant peut jouer un rôle énorme. En entrant le numéro de série de l'appareil, nous pouvons retracer tout son historique de production, y compris les images brutes et les données issues de SPI/AOI/X-Ray inspection. Par exemple, nous pouvons visualiser les données de volume de pâte à braser SPI pour une résistance de détection de courant spécifique, ou l'image du taux de vide X-Ray de son MOSFET de puissance, localisant ainsi rapidement si la racine du problème est un défaut de conception, un composant défectueux ou une déviation du processus de fabrication.
Une fois toutes les inspections et tous les tests terminés, l'application d'une couche de Conformal coating peut protéger efficacement ces circuits de surveillance sensibles contre l'humidité, la poussière et les produits chimiques, garantissant davantage leur fiabilité opérationnelle à long terme.
Vérification de la fiabilité et évaluation de la durée de vie : Du MTBF à la boucle de qualité des tests accélérés
Le MTBF (Mean Time Between Failures) est un indicateur clé pour mesurer la fiabilité du système, mais c'est une valeur prédictive théorique basée sur les données de conception et des composants. Pour transformer la théorie en réalité, il faut s'appuyer sur des processus de fabrication contrôlables et reproductibles. Les données fournies par SPI/AOI/X-Ray inspection sont précisément le pont reliant la fiabilité théorique à la durée de vie réelle du produit.
- Quantifier la capacité du processus : En surveillant en continu la distribution du volume de pâte à braser mesurée par SPI (Cpk), le taux de défauts détecté par AOI (DPMO) et le taux de vide mesuré par X-Ray, nous pouvons quantifier la stabilité et la capacité du processus de production. Un processus stable et capable est la condition préalable à la production de produits de haute fiabilité.
- Base pour les tests de vie accélérée (ALT) : Lors des tests de vie accélérée tels que les cycles thermiques, les vibrations ou la chaleur humide, les défauts de fabrication sont la principale cause de défaillance précoce. Par exemple, un PCBA avec un taux de vide élevé dans les joints de soudure présentera plus rapidement une fatigue et des fissures des joints lors des tests de cycle thermique en raison de la non-concordance du coefficient de dilatation thermique (CTE) des matériaux. En sélectionnant des échantillons à faible taux de vide via X-Ray pour les tests, il est possible d'évaluer plus précisément la durée de vie intrinsèque de la conception.
- Importance de la First Article Inspection (FAI) : La First Article Inspection (FAI) est le point de départ de toute la vérification de la qualité. Il ne s'agit pas seulement de vérifier si le premier produit est conforme aux spécifications, mais c'est une validation complète de l'ensemble du processus de fabrication (y compris THT/through-hole soldering et SMT). La réussite de la FAI signifie que nous avons confiance pour procéder à la production de masse avec les mêmes paramètres de processus.
- Protection finale : Une fois tous les tests fonctionnels et les vérifications de fiabilité terminés, le Conformal coating sert de processus final, fournissant une barrière solide pour le PCBA contre l'érosion environnementale externe, prolongeant considérablement sa durée de vie dans des environnements difficiles.
Aperçu des capacités de fabrication HILPCB
Capacités d'inspection Spécifications techniques Valeur pour les systèmes d'alimentation 3D SPI Inspection volume/surface/hauteur de pâte à braser, précision < 2µm Garantit les performances thermiques et électriques des joints de soudure des dispositifs de puissance 3D AOI Caméras multi-angles, détection de composants 01005, inspection de coplanarité Prévient les erreurs de polarité des composants, les désalignements, garantit la fonction du circuit de contrôle 3D X-Ray (AXI) Tomodensitométrie (CT), calcul du taux de vide BGA/QFN, vérification du remplissage des trous traversants Élimine les défauts de soudure cachés, garantit la fiabilité à long terme Traceability/MES Traçabilité au niveau des composants, liée aux données des équipements d'inspection Réalise le contrôle qualité de l'ensemble du processus et l'analyse rapide des pannes
Conclusion
Dans les systèmes d'alimentation et de refroidissement à haute densité de puissance et haute fiabilité, la qualité de la conception et de la fabrication des PCB sont indissociables. Une solution avancée redondante ou remplaçable à chaud (hot-swap), si son vecteur de mise en œuvre — le PCBA — présente des défauts de fabrication, verra tous ses avantages de conception réduits à néant. Par conséquent, une stratégie complète de contrôle qualité centrée sur SPI/AOI/X-Ray inspection, couvrant l'ensemble du processus d'assemblage PCBA clé en main (Turnkey Assembly), est indispensable.
De la phase de conception avec la DFM/DFT/DFA review, à la First Article Inspection (FAI) avant production, en passant par les trois inspections clés pendant la production, et grâce à la traçabilité complète réalisée par le système Traceability/MES, enfin complétée par la protection finale du Conformal coating, cette série de mesures constitue une barrière solide pour la fabrication de PCBA de haute fiabilité. Chez HILPCB, nous savons que la qualité de chaque joint de soudure est liée au fonctionnement stable de votre système. Nous utilisons des équipements d'inspection de pointe et un système de gestion de la qualité rigoureux pour garantir que chaque PCBA livré puisse fonctionner de manière stable et fiable dans les environnements les plus difficiles, protégeant ainsi votre activité.
