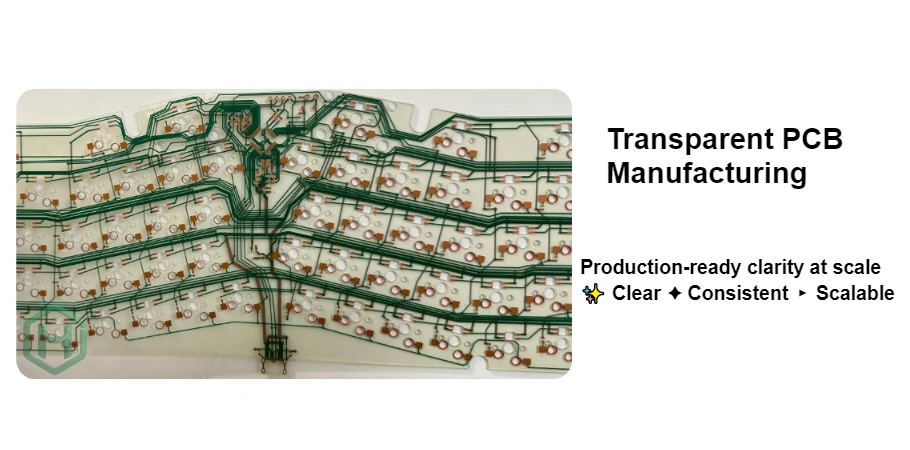

Les PCB transparents (également appelés cartes de circuits clairs ou PCB translucides) permettent des applications électroniques où la carte doit rester visuellement discrète – comme l'optique AR/VR, l'éclairage micro-LED, les antennes transparentes, les modules d'imagerie médicale et les produits de consommation axés sur le design. Contrairement au FR4 standard, la fabrication de PCB transparents doit équilibrer la clarté optique, la fiabilité électrique, la stabilité thermique et le rendement du processus – souvent avec des exigences esthétiques beaucoup plus strictes.
Ce guide explique les choix de fabrication pratiques qui déterminent si une conception de PCB transparent peut passer du prototype à la production stable : sélection du substrat, gravure des conducteurs, formation des vias (y compris TGV), contraintes d'assemblage, inspection de qualité optique et comment qualifier le bon partenaire de fabrication.
Choisir des Substrats Transparents pour une Fiabilité Réelle
Le substrat est le fondement d'un PCB transparent. Il détermine la transmission optique, le coefficient de dilatation thermique (CTE), le comportement à l'humidité et la fenêtre de processus pour le perçage, le placage et l'assemblage. "Plus transparent" n'est pas toujours mieux si le matériau ne peut pas survivre aux cycles de température, aux contraintes de liaison ou à l'exposition chimique. Les projets de PCB transparents réussissent généralement lorsque le choix du substrat est fait dès le départ en fonction de la température du produit, de l'environnement mécanique et de la tolérance optique – et pas seulement du coût.
Critères clés de sélection du substrat
- Exigences optiques : objectifs de transmission, limites de voile et tolérance aux défauts visibles
- Stabilité thermique : compatibilité avec le refusion, résistance à long terme aux cycles thermiques, correspondance du CTE
- Comportement mécanique : fragilité (verre) vs. flexibilité (films), sensibilité à la manipulation
- Résistance à l'humidité et aux produits chimiques : exposition à l'humidité, compatibilité avec les solvants de nettoyage
- Compatibilité des processus : faisabilité des vias, adhérence du placage et options de traitement de surface
- Stabilité de l'approvisionnement : lots de matériaux cohérents et tolérance d'épaisseur contrôlée
Pour les optiques pliables ou portables qui exigent une flexion et un contrôle précis de l'épaisseur, les solutions de films transparents peuvent suivre une logique de fabrication similaire à celle des PCB flexibles – avec des contraintes optiques et de propreté supplémentaires.
Créer des conducteurs « invisibles » sans perdre en performance électrique
Un circuit transparent doit conduire le courant et les signaux tout en restant visuellement acceptable. Cela pousse les fabricants vers des films minces, une structuration fine et des géométries de conducteurs qui minimisent les lignes visibles – sans sacrifier l'adhérence, la stabilité de la résistance ou la résistance à la corrosion à long terme. Le risque de fabrication ici est courant : des pistes qui semblent parfaites au début mais qui échouent après l'humidité, les cycles thermiques ou le stress mécanique en raison d'une faible adhérence ou de microfissures.
Techniques clés de structuration des conducteurs
- Métallisation en couches minces : pulvérisation cathodique ou dépôt sous vide pour des couches conductrices uniformes et minces
- Photolithographie fine : contrôle précis ligne/espace pour des tracés compacts et haute résolution
- Maille métallique / grille ultra-fine : impact visuel réduit tout en maintenant la conductivité
- Ingénierie de l'adhérence : nettoyage au plasma, activation de surface et promoteurs d'adhérence
- Règles de conception pour la visibilité : routage dans les zones non visibles, densité de motif constante et effets de bord contrôlés
- Validation de la fiabilité : tests de pelage/adhérence et vieillissement en humidité pour vérifier la stabilité
Lorsque les circuits transparents nécessitent un routage dense (modules de caméra, pilotes de micro-écrans, réseaux de capteurs), les contraintes de production se rapprochent de celles des PCB HDI — mais avec des limites esthétiques plus strictes et souvent des substrats moins tolérants.
Vias traversants en verre et stratégie d'interconnexion pour l'électronique optique compacte
L'électronique transparente compacte nécessite souvent des interconnexions verticales pour le routage des capteurs, les réseaux de LED ou l'intégration de signaux mixtes. Pour les conceptions à base de verre, les vias traversants en verre (TGV) sont une voie courante — mais ils exigent un perçage/gravure spécialisé, une métallisation contrôlée et une gestion dimensionnelle stricte. La réalité clé de l'approvisionnement : la faisabilité des TGV ne se résume pas à "pouvez-vous percer un trou". Elle dépend du rapport d'aspect, de la préparation de surface, de la continuité du placage et du comportement du via sous contrainte thermique et lors de l'enrobage/encapsulation.
Pratiques clés de conception des TGV et des interconnexions
- Méthode de formation des vias adaptée au matériau : perçage laser, gravure ou approches hybrides
- Contrôle du rapport d'aspect : maintenir les conceptions dans des capacités de placage et de remplissage stables
- Continuité de la métallisation : éviter les vides et les points minces qui deviennent des points de défaillance
- Gestion du stress : zones d'exclusion des vias et règles d'espacement pour réduire l'initiation des fissures
- Architecture d'interconnexion : routage simple face vs. double face et stratégie de cavaliers
- Planification de l'accès aux tests : vérification de la continuité et de l'isolation avant l'encapsulation finale
Pour les produits visibles en RF tels que les antennes transparentes ou la connectivité intégrée aux fenêtres, la conception des interconnexions inclut souvent une planification de l'impédance contrôlée qui s'aligne sur la discipline de fabrication des PCB haute fréquence, tout en respectant les contraintes optiques.
Gestion thermique dans les PCB transparents sans bloquer la lumière
Les substrats transparents offrent généralement une marge thermique inférieure à celle du FR4 cuivré, et de nombreuses applications transparentes dissimulent l'électronique à l'intérieur de boîtiers compacts avec une circulation d'air limitée. Les problèmes thermiques se manifestent par une distorsion optique, un jaunissement de l'adhésif, un délaminage et un vieillissement accéléré des composants.
Une approche thermique fiable combine généralement une stratégie de disposition, une diffusion localisée de la chaleur et une intégration mécanique, plutôt que de s'appuyer sur une seule "solution" matérielle.
Techniques clés de gestion thermique
- Placement sensible à la chaleur : distribuer les composants chauds et éviter les regroupements près des zones optiquement critiques
- Structures de diffusion de la chaleur : utiliser des motifs en cuivre dans les zones non visibles pour réduire les points chauds
- Ingénierie d'interface : définir tôt les chemins de chaleur vers le boîtier/dissipateur thermique
- Planification de l'encapsulant : les enrobages ou adhésifs optiquement clairs doivent être validés thermiquement
- Contrôle de la fenêtre de processus : les profils de refusion et de durcissement doivent éviter la déformation et le stress du substrat
- Approche hybride haute puissance : combiner des fenêtres transparentes avec des bases à forte dissipation lorsque nécessaire
Pour l'éclairage de haute puissance ou les modules de puissance compacts qui nécessitent une forte extraction de chaleur, les constructions hybrides peuvent incorporer des PCB à âme métallique dans les zones non visibles tout en préservant les zones transparentes où l'optique est importante.
Assemblage et manipulation : ce qui fait échouer les PCBA transparents en production
L'assemblage de PCB transparents est souvent le point où les projets stagnent : des substrats fragiles, des attentes en matière de propreté optique et des contraintes de refusion/durcissement peuvent rapidement réduire le rendement si le processus n'est pas conçu pour les matériaux transparents.
Au-delà du soudage, les plus grands risques sont les rayures, la contamination par des particules, le voile adhésif et les déformations subtiles qui deviennent visuellement évidentes une fois installées derrière des optiques.
Contrôles clés pour l'assemblage de PCB transparents
- Manipulation et fixation : outillage sous vide, points de contact souples, flux anti-rayures
- Réglage du profil de refusion : vitesses de rampe plus faibles et températures de pointe contrôlées pour la réduction des contraintes
- Collage optiquement clair : sélection d'adhésifs qui minimisent le voile et le jaunissement au fil du temps
- Adaptation de l'inspection : rétroéclairage et imagerie polarisée pour les substrats transparents
- Nettoyage sans résidus : chimie validée pour prévenir le voile et les micro-taches
- Cohérence de l'assemblage : ouvertures de masque de soudure et conception des pastilles contrôlées pour des joints stables
La plupart des programmes s'appuient sur un assemblage SMT discipliné avec des étapes supplémentaires de propreté, de fixation et d'inspection optique adaptées aux matériaux transparents.
Normes de contrôle qualité pour les PCB transparents
Les PCB transparents doivent répondre à des critères électriques et optiques. Les défauts cosmétiques qui sont sans importance sur les cartes à masque de soudure vert peuvent être des défaillances fonctionnelles dans l'électronique transparente car ils réduisent la transmission, augmentent le voile ou apparaissent comme des artefacts visibles. Un plan de contrôle qualité pratique définit des seuils optiques mesurables et les lie à des rapports au niveau du lot, afin que les acheteurs puissent vérifier la répétabilité.
Méthodes clés de validation optique et électrique
- Test de transmission optique : vérification par lot sur l'ensemble du spectre visible
- Mesure du voile/de la clarté : limites objectives de voile liées aux exigences du produit
- Contrôles de planéité et dimensionnels : contrôle du gauchissement/torsion et tolérance d'alignement des caractéristiques
- Continuité et isolation : y compris l'isolation haute tension si nécessaire
- Vieillissement par cycles thermiques et humidité : pour valider la stabilité optique et la durabilité de l'adhérence
- Standardisation des critères cosmétiques : limites documentées des défauts (rayures, particules, éclats de bord)
Pour les programmes en phase initiale, les séries pilotes avec des boucles de rétroaction d'inspection strictes réduisent les risques de reconception. De nombreuses équipes commencent par l'assemblage en petits lots pour valider la manipulation du substrat, les limites de contrôle qualité optique et le rendement d'assemblage avant de s'engager dans l'outillage de volume.
FAQ
Qu'est-ce qui rend la fabrication de PCB transparents fondamentalement différente du FR4 standard ?
La différence majeure est que les PCB transparents doivent répondre à des exigences optiques en plus des exigences électriques. La manipulation du substrat, la propreté de surface, la précision de structuration, les méthodes de bonding et les critères d'inspection deviennent plus exigeants, car même de petits défauts cosmétiques ou dimensionnels peuvent affecter la fonction et l'apparence.
Pourquoi le contrôle qualité optique est-il si important pour les PCB transparents ?
Parce que des défauts tolérables sur des cartes classiques peuvent devenir des échecs fonctionnels ou commerciaux dans l'électronique transparente. Le voile, les rayures, les résidus, les éclats de bord et les artefacts visibles de process peuvent réduire la transmission, dégrader l'apparence ou affaiblir la qualité perçue du produit.
Que faut-il valider avant de faire passer un PCB transparent du pilote à la production ?
Il faut valider la manipulation du substrat, les cibles de transmission optique, les limites de haze, la planéité, la stabilité du bonding, la compatibilité du nettoyage et le yield d'assemblage dans des conditions de process réelles. L'enjeu n'est pas seulement d'obtenir un bel échantillon, mais de répéter le même niveau optique et électrique sur plusieurs lots.
Que doivent rechercher les acheteurs chez un partenaire de fabrication de PCB transparents ?
Ils doivent rechercher une vraie expérience des matériaux transparents, des process adaptés aux surfaces optiques, des méthodes d'inspection allant au-delà du contrôle qualité PCB standard et une trajectoire réaliste du prototype au volume. Un bon partenaire comprend que le produit sera jugé à la fois sur ses performances électriques et sur sa propreté visuelle durable.
Conclusion : Ce qu'il faut rechercher chez un partenaire de fabrication de PCB transparents
La fabrication de PCB transparents n'est pas une simple variation de la fabrication standard de FR4 ; c'est un processus spécialisé qui dépend de la physique du substrat, de la chimie de surface, de la structuration de précision, de la propreté de qualité optique et des méthodes d'inspection conçues pour la transparence. HILPCB prend en charge les projets de PCB transparents avec un flux de travail axé sur l'ingénierie qui privilégie la fabricabilité et la répétabilité : conseils sur le substrat, sélection des processus (gravure, stratégie des vias), retours de conception prêts pour l'assemblage, et contrôles de qualité optiques/électriques alignés sur les objectifs visuels et de fiabilité de votre produit. Pour les équipes qui développent des composants électroniques optiques qui doivent avoir un aspect propre, fonctionner de manière fiable et évoluer en douceur, choisir un partenaire de fabrication ayant de l'expérience avec les matériaux transparents est l'un des moyens les plus efficaces de réduire les risques de calendrier et de protéger le rendement du prototype à la production.
