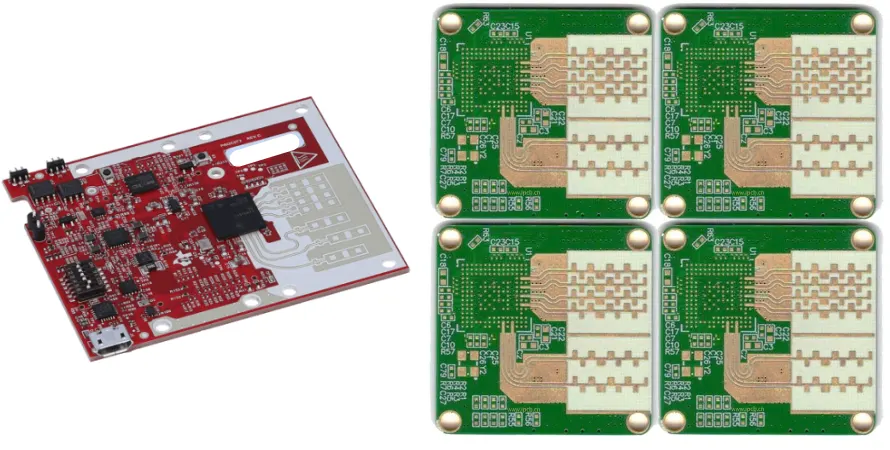

Nell'era odierna, in cui tecnologie come la comunicazione wireless, l'identificazione a radiofrequenza (RFID) e l'Internet of Things (IoT) avanzano rapidamente, la misurazione precisa delle prestazioni delle antenne è diventata cruciale. La Antenna Analyzer PCB, cuore di un analizzatore di antenne, determina direttamente l'accuratezza, la stabilità e l'affidabilità dell'intero sistema di test attraverso la qualità del suo design e della sua fabbricazione. Dal rapporto di onde stazionarie (SWR) all'adattamento dell'impedanza, fino alla perdita di ritorno, l'acquisizione accurata di ogni parametro chiave dipende da una PCB ad alte prestazioni. Come esperti nel campo delle misurazioni di precisione, Highleap PCB Factory (HILPCB) sa che un'eccezionale Antenna Analyzer PCB non è solo un supporto per i componenti, ma anche la base per garantire dati di misurazione credibili e tracciabili.

Funzioni principali e principi di misurazione della Antenna Analyzer PCB

Un analizzatore di antenne è uno strumento specializzato utilizzato per misurare l'impedenza di ingresso di antenne e sistemi di linee di trasmissione. Il suo compito principale è valutare le prestazioni di un'antenna a frequenze specifiche. Una Antenna Analyzer PCB ben progettata deve realizzare con precisione le seguenti funzioni:

1. Generazione del segnale e accoppiamento direzionale: Il circuito oscillatore sulla PCB genera un segnale RF stabile con frequenza regolabile. Questo segnale viene iniettato nel dispositivo sotto test (DUT) tramite un accoppiatore direzionale, separando contemporaneamente le onde dirette e riflesse.
2. Rilevamento del segnale e misurazione di ampiezza/fase: Circuiti rivelatori ad alta precisione misurano l'ampiezza e la differenza di fase dei segnali riflessi e trasmessi. Questi dati grezzi sono la base per il calcolo di tutti i parametri chiave.
3. Elaborazione e analisi dei dati: Un microcontrollore integrato o Spectrum Processor elabora i segnali rilevati, utilizzando algoritmi come la Trasformata di Fourier Veloce (FFT) per calcolare parametri come impedenza, SWR e perdita di ritorno. Per analisi di segnale complesse, un design FFT Analyzer PCB ad alte prestazioni è essenziale.
4. Interfaccia utente e visualizzazione: Presenta i risultati complessi delle misurazioni in formati intuitivi come diagrammi di Smith o valori numerici.

L'accuratezza dell'intero processo di misurazione dipende fortemente dalle caratteristiche elettriche dei percorsi RF sulla PCB. Anche piccole discrepanze di impedenza, perdite di segnale o interferenze di rumore possono portare a deviazioni significative nei risultati delle misurazioni.

L'impatto decisivo della scelta dei materiali ad alta frequenza sull'accuratezza delle misurazioni

Per le Antenna Analyzer PCBs che operano a frequenze fino a diversi GHz o addirittura decine di GHz, la selezione del materiale del substrato è il primo passo critico nel design. I materiali FR-4 tradizionali mostrano elevate perdite dielettriche (Df) e costanti dielettriche instabili (Dk) ad alte frequenze, influenzando gravemente la qualità del segnale.

HILPCB raccomanda materiali specializzati ad alta frequenza per apparecchiature di misurazione di precisione, come:

• Serie Rogers: ad esempio RO4350B e RO4003C, rinomati per le loro perdite dielettriche estremamente basse, costanti dielettriche stabili e eccellenti caratteristiche termiche, rendendoli la scelta preferita per analizzatori di antenne di alta gamma.
• Serie Taconic: Offre prestazioni comparabili a Rogers, eccellendo particolarmente nelle applicazioni a onde millimetriche.
• Politetrafluoroetilene (PTFE/Teflon): Presenta le perdite dielettriche più basse tra tutti i materiali, rendendolo ideale per strumenti di metrologia con requisiti di precisione rigorosi.

La scelta del materiale corretto minimizza l'attenuazione del segnale e lo sfasamento durante la trasmissione, fornendo un segnale grezzo pulito e affidabile per l'elaborazione e l'analisi successiva. Questo è particolarmente critico per i design Spectrum Filter PCB che richiedono una filtrazione precisa.

Controllo di precisione dell'impedenza: Garantire l'integrità della trasmissione del segnale

Nei circuiti RF, l'adattamento dell'impedenza è l'anima del design. Tutte le microstrip, le strip line e le guide d'onda coplanari sul PCB Antenna Analyzer devono essere rigorosamente controllate per l'impedenza caratteristica (tipicamente 50 ohm). Qualsiasi discontinuità dell'impedenza può causare riflessioni del segnale, creare onde stazionarie e distorcere direttamente i risultati delle misurazioni.

HILPCB raggiunge una precisione leader nel settore nel controllo dell'impedenza attraverso le seguenti combinazioni tecniche:

• Modellazione avanzata con risolutore di campo: Prima della produzione, utilizziamo software professionali come Polar Si9000 per modellare con precisione lo stack-up del PCB e la geometria delle tracce, prevedendo l'impedenza finale.
• Processo di fabbricazione ad alta precisione delle tracce: Utilizzo della litografia laser diretta (LDI) e della tecnologia di incisione sotto vuoto per garantire che le tolleranze di larghezza e spaziatura delle tracce siano controllate entro ±10μm.
• Controllo preciso dello spessore del dielettrico: Attraverso apparecchiature di laminazione ad alta precisione e parametri di processo rigorosi, garantiamo uno spessore uniforme per tutti gli strati dielettrici.
• Verifica con test TDR: Ogni lotto di PCB viene sottoposto a test di campionamento dell'impedanza utilizzando un riflettometro nel dominio del tempo (TDR) per garantire che i valori reali dell'impedanza corrispondano agli obiettivi di progettazione.

HILPCB può mantenere la tolleranza dell'impedanza stabilmente entro ±5% o anche ±1% più rigorosi, il che è cruciale per garantire le prestazioni di Modulation Analyzer o altri strumenti RF di precisione che elaborano segnali complessi.

Richiedi preventivo PCB

Strategie di layout PCB per circuiti RF front-end e di elaborazione del segnale

Un design di successo del PCB Antenna Analyzer è una perfetta combinazione di prestazioni elettriche e layout fisico. Un layout razionale isola efficacemente il rumore, riduce il diafonia e garantisce la purezza del segnale.

• Layout a zone: Dividere chiaramente il PCB in zone RF (radiofrequenza), zone digitali e zone di alimentazione. La zona RF dovrebbe essere il più compatta possibile per accorciare i percorsi del segnale. La zona digitale dovrebbe essere tenuta lontana dalla zona RF per prevenire l'accoppiamento del rumore digitale nei circuiti analogici sensibili.
• Integrità del piano di massa: Un piano di massa completo e continuo è la base del design RF. Fornisce un percorso di ritorno a bassa impedenza per i segnali e agisce come schermatura naturale. Evitare di interrompere il piano di massa, in particolare assicurandosi che le linee di segnale non attraversino aree separate.
• Disaccoppiamento dell'alimentazione: Posizionare condensatori di disaccoppiamento di diverse dimensioni vicino ai pin di alimentazione di ogni IC per filtrare il rumore dell'alimentazione. Per l'alimentazione di chip digitali ad alta velocità come lo Spectrum Processor, è necessario prestare particolare attenzione al design dell'integrità dell'alimentazione (PI).
• Orientamento e isolamento dei componenti: I componenti sensibili (es. LNA, mixer) dovrebbero essere tenuti lontani dalle fonti di rumore (es. clock, alimentatori switching). Accoppiatori direzionali, filtri e altri dispositivi direzionali dovrebbero essere posizionati secondo il flusso del segnale per evitare piegature e incroci non necessari.

Il team di ingegneri DFM (Design for Manufacturability) di HILPCB collabora strettamente con i clienti, intervenendo nella fase di progettazione per rivedere il layout, garantendo che il design non sia solo ad alte prestazioni ma anche altamente coerente nella produzione. La nostra vasta esperienza nella produzione di PCB ad alta frequenza aiuta i clienti a evitare le comuni trappole del design RF.

Schermatura e progettazione della messa a terra: chiave per sopprimere le interferenze EMI

In ambienti elettromagnetici complessi, la PCB Analizzatore di Antenne è suscettibile a interferenze esterne o può generare perdite elettromagnetiche che influenzano altri dispositivi. Pertanto, un'effettiva schermatura e progettazione della messa a terra sono prerequisiti per garantire la precisione come strumento di misura (ad es. PCB Analizzatore EMI).

• Schermatura a cavità: Utilizzare schermature metalliche per isolare fisicamente circuiti RF front-end ad alta sensibilità (es. LNA, mixer) o forti sorgenti di radiazione (es. VCO, circuiti digitali ad alta velocità). HILPCB offre servizi di saldatura di precisione per schermature integrate nella PCB.
• Via Stitching: Disporre fittamente vie di massa attorno alle tracce RF, ai bordi della PCB e ai confini tra aree funzionali. Ciò sopprime efficacemente le radiazioni marginali e fornisce percorsi di ritorno più brevi per correnti ad alta frequenza, funzionando come un PCB Filtro Spettro che elimina percorsi di accoppiamento indesiderati.
• Messa a terra multipunto: Garantire connessioni robuste a bassa impedenza a 360° tra i connettori RF (es. SMA, tipo N) e il piano di massa della PCB, cruciale per la stabilità di riferimento delle misurazioni.

Un eccellente sistema di messa a terra e schermatura migliora notevolmente la gamma dinamica e l'immunità alle interferenze, garantendo risultati stabili e ripetibili in ambienti complessi.

Taratura e rintracciabilità: costruire una catena di fiducia nelle misurazioni

Il valore di qualsiasi strumento di misura si basa sulla credibilità dei suoi risultati. Per gli analizzatori di antenna, ciò significa che i risultati devono essere rintracciabili a standard nazionali/internazionali. Progettazione e produzione della PCB svolgono un ruolo cruciale.

• Standard di taratura integrati: Alcuni progetti high-end integrano standard di taratura Open, Short, Load precisi sulla PCB. Le loro caratteristiche elettriche devono essere controllate con precisione durante la produzione.
• Stabilità termica: I coefficienti termici di materiali e componenti influenzano la deriva delle misurazioni. HILPCB seleziona materiali e componenti a basso CTE (coefficiente di espansione termica) con gestione termica per mantenere precisione su diverse temperature.
• Stabilità a lungo termine: Processi produttivi come finiture superficiali (ENIG/ENEPIG consigliate per prestazioni RF e saldabilità) e qualità della maschera saldante influenzano l'affidabilità a lungo termine. Una produzione affidabile garantisce cicli di taratura e durata.

HILPCB comprende l'importanza della rintracciabilità. Ogni PCB è sottoposta a rigorosi controlli qualità per garantire prestazioni elettriche/caratteristiche fisiche consistenti, formando una solida base per taratura e certificazione.

Servizi di produzione e assemblaggio di precisione di HILPCB

Oltre alle eccezionali capacità di produzione di PCB, HILPCB offre servizi completi di assemblaggio di precisione per i produttori di apparecchiature di test e misurazione. Sappiamo che per strumenti di precisione come PCB per analizzatori di antenne, PCB per analizzatori EMI o analizzatori di modulazione, ogni dettaglio nel processo di assemblaggio può influire sulle prestazioni finali.

I nostri vantaggi includono:

• Gestione precisa dei componenti: Componenti RF sensibili e chip digitali ad alta velocità vengono lavorati in un ambiente anti-statico con controllo di temperatura e umidità, utilizzando macchine di posizionamento ad alta precisione.
• Tecnologie di saldatura professionali: Profili di saldatura a rifusione e a onda selettiva sviluppati per PCB ad alta frequenza e componenti speciali (es. schermature, connettori RF) per garantire affidabilità e prestazioni elettriche.
• Test e validazione completi: Controllo qualità end-to-end con ispezione ottica automatizzata (AOI), ispezione a raggi X (per package BGA) e test funzionali (FCT).
• Supporto per calibrazione e debug: Collaboriamo con i team di ingegneria dei clienti per calibrazione preliminare e debug funzionale post-assemblaggio, fornendo moduli PCBA completamente funzionali.

Scegliendo il servizio di assemblaggio prototipi di HILPCB, otterrai non solo un PCB di alta qualità, ma anche un partner completo dalla produzione all'assemblaggio e al testing, riducendo i tempi di sviluppo e garantendo prestazioni e affidabilità del prodotto finale.

In sintesi, un PCB per analizzatore di antenne ad alte prestazioni è la cristallizzazione dell'arte del design e della produzione di precisione. Dalla selezione di materiali ad alta frequenza e dal rigoroso controllo dell'impedanza, alla disposizione e al routing accurati, nonché ai processi di assemblaggio affidabili, ogni passaggio è indispensabile. Con una profonda esperienza di produzione e capacità di servizio complete nel campo dei test e delle misurazioni, HILPCB si impegna a essere il tuo partner più affidabile nella creazione di strumenti di misurazione di precisione che definiscono gli standard del settore. Scegliere HILPCB significa scegliere precisione, stabilità e affidabilità.
