PCB con microvie cieche: soluzioni HDI ad alta densità per l’elettronica di nuova generazione

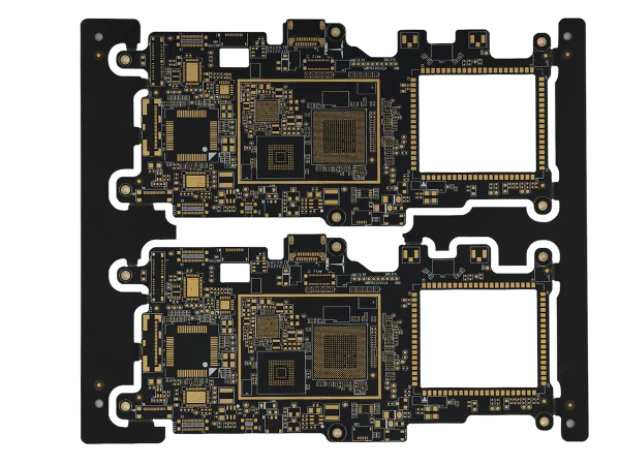

!Panoramica tecnica di un PCB con via cieche per applicazioni HDI ad alta densità

La continua evoluzione dei dispositivi elettronici, caratterizzata da dimensioni sempre più ridotte e funzioni più avanzate, ha accelerato lo sviluppo delle tecnologie per circuiti stampati (PCB). Tra le innovazioni più importanti, i PCB con via cieche rappresentano una soluzione fondamentale per realizzare interconnessioni ad alta densità all’interno di schede sempre più compatte.

Questa guida analizza gli aspetti tecnici dei PCB con blind via, i principali processi produttivi, i criteri di progettazione e gli ambiti applicativi in cui questa tecnologia consente di ottenere maggiore affidabilità, prestazioni elettriche superiori e un utilizzo più efficiente dello spazio disponibile.

Comprendere la tecnologia dei PCB con via cieche

La tecnologia dei PCB con via cieche permette di creare collegamenti verticali controllati all’interno di circuiti stampati multistrato. A differenza delle tradizionali vie passanti, che attraversano completamente tutti gli strati della scheda, le via cieche collegano soltanto livelli specifici senza perforare l’intero spessore del PCB.

Questa caratteristica consente ai progettisti elettronici di sfruttare meglio l’area disponibile sulla scheda, mantenendo allo stesso tempo un’elevata integrità del segnale anche nei progetti più complessi. Nei dispositivi compatti, dove ogni millimetro quadrato è importante, le blind via offrono una maggiore libertà di instradamento rispetto alle strutture convenzionali.

Il principio costruttivo di un PCB con via cieche consiste nella realizzazione di fori estremamente controllati che collegano gli strati esterni con quelli interni, oppure specifici strati interni tra loro, senza influenzare gli altri livelli del circuito. Questa tecnica permette di aumentare la densità dei collegamenti mantenendo l’affidabilità meccanica della struttura multilayer.

La produzione moderna di PCB con blind via utilizza diverse tecnologie di foratura, tra cui foratura laser e foratura meccanica, selezionate in base ai requisiti progettuali. Il metodo scelto influenza direttamente il diametro minimo della via, il rapporto profondità/diametro e il livello di precisione raggiungibile durante la produzione.

📞 Hai bisogno di verificare un progetto con via cieche o vuoi una valutazione tecnica?
Contatta il nostro team di ingegneri per ricevere supporto progettuale e strategie per ottimizzare i costi.

Processo produttivo e specifiche tecniche

La produzione di PCB con via cieche richiede apparecchiature specializzate e un controllo preciso dei parametri di processo per garantire accuratezza dimensionale e affidabilità nel tempo. Il ciclo produttivo inizia generalmente dalla preparazione dei nuclei degli strati interni, seguita dalla realizzazione selettiva delle via cieche nelle posizioni definite dal progetto.

La foratura laser è oggi il metodo più utilizzato per creare microvia all’interno delle strutture HDI con blind via. Questa tecnologia consente di realizzare fori con diametri estremamente ridotti, generalmente compresi tra 50 e 200 micrometri, con elevata precisione e un impatto termico minimo sui materiali circostanti.

Durante il processo laser vengono utilizzati raggi laser CO2 o UV concentrati per rimuovere il materiale isolante del substrato PCB e creare fori puliti e precisi. Rispetto alla foratura tradizionale, questa tecnica riduce le sollecitazioni meccaniche sul materiale e permette di ottenere geometrie più adatte ai moderni circuiti ad alta densità.

Un parametro fondamentale nella progettazione e produzione dei PCB con via cieche è il rapporto di aspetto. Questo valore rappresenta il rapporto tra profondità della via e diametro della via stessa e influenza direttamente la qualità della metallizzazione, la distribuzione del rame e le prestazioni elettriche del circuito finale.

Per applicazioni con blind via, i rapporti di aspetto ottimali sono generalmente compresi tra 1:1 e 10:1, in funzione della tecnologia utilizzata e delle capacità produttive disponibili.

Anche il processo di metallizzazione richiede tecniche dedicate per garantire una copertura completa in rame all’interno delle geometrie ridotte delle via cieche. I parametri della deposizione elettrolitica devono essere regolati con precisione per ottenere una distribuzione uniforme del rame e uno spessore adeguato lungo tutta la parete interna della via.

L’utilizzo di chimiche avanzate per la metallizzazione e sistemi di controllo della densità di corrente permette di mantenere una qualità costante anche su grandi volumi produttivi.

Aspetti progettuali e applicazioni ingegneristiche

L’introduzione delle via cieche in un progetto PCB richiede un’attenta valutazione di numerosi parametri che influenzano sia la producibilità sia le prestazioni del prodotto finale. Nelle applicazioni ad alta frequenza, l’integrità del segnale diventa particolarmente critica, poiché le blind via devono mantenere caratteristiche di impedenza controllata riducendo al minimo le perdite del segnale.

La gestione termica rappresenta un altro elemento essenziale nella progettazione di PCB con via cieche. Rispetto alle via passanti tradizionali, la sezione ridotta delle blind via può limitare la capacità di trasferimento del calore. Per questo motivo, nelle applicazioni di elettronica di potenza è necessario adottare strategie termiche specifiche.

L’affidabilità meccanica delle strutture con via cieche dipende fortemente dalla qualità della formazione della via e dal processo di metallizzazione. Una corretta adesione tra rame depositato e materiale isolante è indispensabile per resistere ai cicli termici e alle sollecitazioni meccaniche presenti durante il normale funzionamento.

Tecniche avanzate di preparazione superficiale e parametri di placcatura ottimizzati contribuiscono al raggiungimento degli standard di affidabilità richiesti.

La progettazione orientata alla produzione (DFM) per PCB con blind via deve considerare il posizionamento delle vie, l’ottimizzazione delle dimensioni e la compatibilità con i processi produttivi standard. Gli ingegneri devono trovare un equilibrio tra massima densità di collegamento, costi industriali e requisiti qualitativi.

Risolvere le sfide reali con PCB dotati di via cieche

Molti clienti affrontano difficoltà specifiche nella produzione di PCB con via cieche realizzate al laser, tra cui vuoti nella metallizzazione, problemi di allineamento degli strati e tempi di produzione più lunghi per strutture HDI complesse. Presso HilPCB affrontiamo queste problematiche attraverso:

  • Controllo rigoroso del processo per via cieche riempite con rame
  • Produzione rapida anche per strutture HDI 2+N+2
  • Ispezione a raggi X e controllo AOI per ogni strato con via cieche
  • Revisione DFM dedicata e supporto tecnico da parte degli ingegneri

Applicazioni nell’elettronica moderna

La versatilità dei PCB con via cieche ne ha favorito l’adozione in numerosi settori, dall’elettronica di consumo fino ai sistemi aerospaziali. I produttori di dispositivi mobili hanno tratto particolare vantaggio dalla riduzione degli ingombri ottenibile con strutture HDI, consentendo di integrare più funzioni in prodotti sempre più compatti.

I sistemi di comunicazione ad alta frequenza rappresentano un altro importante campo applicativo. La possibilità di creare collegamenti brevi e con impedenza controllata tra diversi strati permette di ridurre i ritardi di propagazione del segnale e limitare le interferenze elettromagnetiche nelle applicazioni a radiofrequenza.

Questa caratteristica è fondamentale nello sviluppo di sistemi wireless avanzati e tecnologie radar.

Anche il settore medicale utilizza sempre più spesso PCB con via cieche per realizzare dispositivi miniaturizzati mantenendo elevati livelli di affidabilità. La precisione dimensionale offerta dai moderni processi produttivi consente di creare interconnessioni sicure per dispositivi diagnostici e apparecchiature medicali avanzate.

Nel campo dell’automazione industriale, le blind via contribuiscono a migliorare l’integrità del segnale e ridurre le interferenze elettromagnetiche. Il collegamento selettivo tra strati permette di ottimizzare piani di massa e reti di distribuzione dell’alimentazione, migliorando le prestazioni complessive del sistema.

Controllo qualità e standard di collaudo

La produzione di PCB con via cieche richiede procedure complete di controllo qualità per garantire prestazioni costanti durante la produzione in serie. I sistemi di ispezione a raggi X svolgono un ruolo fondamentale nella verifica delle strutture interne delle via, permettendo di individuare difetti come forature incomplete, vuoti nella metallizzazione o variazioni dimensionali.

I test elettrici devono tenere conto delle caratteristiche specifiche delle strutture con blind via. Le prove di continuità, le misurazioni di resistenza e i test di isolamento ad alta tensione rappresentano elementi essenziali di un programma completo di assicurazione qualità.

Per una valutazione approfondita sono necessari strumenti di collaudo avanzati capaci di analizzare singole via cieche.

L’analisi delle sezioni trasversali è una tecnica fondamentale per il controllo qualità dei PCB con blind via. L’esame microscopico di campioni preparati consente di verificare geometria della via, spessore della metallizzazione e qualità dell’interfaccia tra materiali.

Questo metodo distruttivo fornisce informazioni preziose per migliorare continuamente i processi produttivi.

L’applicazione del controllo statistico di processo richiede il monitoraggio costante di parametri come precisione della profondità di foratura, uniformità dello spessore del rame e stabilità dimensionale. Sistemi di monitoraggio in tempo reale e raccolta automatizzata dei dati permettono una gestione preventiva della qualità.

I nostri servizi di produzione PCB con via cieche

Supportiamo un’ampia gamma di progetti PCB HDI con tecnologia blind via, offrendo:

Capacità Specifica
Strutture HDI 1+N+1, 2+N+2, 3+N+3
Tipologie di via Via cieche, via cieche sovrapposte, via-in-pad
Diametro via 75 µm – 200 µm
Rapporto di aspetto Fino a 1:1
Riempimento rame Supportato (riempite e chiuse)
Finitura superficiale ENIG, Argento Immersione, OSP
Certificazioni IPC Classe 2/3, ISO 9001, ISO 13485
Volumi produttivi Dal prototipo alla produzione di massa (100K+ pezzi)

Sviluppi futuri e tendenze del settore

L’evoluzione continua della tecnologia blind via PCB è guidata dalla crescente richiesta di maggiore integrazione e miniaturizzazione nei dispositivi elettronici. Applicazioni emergenti come intelligenza artificiale, comunicazioni 5G e dispositivi Internet of Things stanno spingendo oltre i limiti attuali della progettazione PCB ad alta densità.

Lo sviluppo di nuovi materiali sta creando ulteriori opportunità per le applicazioni con via cieche. Materiali dielettrici a basse perdite, substrati ad alta conducibilità termica e nuove formulazioni per la metallizzazione del rame permettono di realizzare circuiti con prestazioni superiori in termini di efficienza e affidabilità.

Anche le innovazioni nei processi produttivi stanno ampliando le possibilità della tecnologia blind via. Tecniche di laminazione sequenziale, integrazione di componenti embedded e processi avanzati di finitura superficiale consentono la realizzazione di strutture sempre più complesse e compatte.

L’integrazione di intelligenza artificiale e apprendimento automatico nei processi produttivi dei PCB con via cieche offre nuove possibilità per migliorare il controllo qualità, ottimizzare i parametri di produzione e ridurre i costi industriali.

Sistemi di manutenzione predittiva e rilevamento automatico dei difetti contribuiranno ad aumentare l’efficienza produttiva e la qualità finale.

📞 Hai bisogno di verificare un progetto con via cieche o vuoi una valutazione tecnica?
Contatta il nostro team di ingegneri per ricevere supporto progettuale e strategie per ottimizzare i costi.

Conclusione

La tecnologia dei PCB con via cieche rappresenta un’importante evoluzione nella produzione dei circuiti stampati, rendendo possibile la realizzazione di interconnessioni ad alta densità indispensabili per i dispositivi elettronici moderni.

Per ottenere risultati affidabili è necessario combinare una corretta progettazione, processi produttivi controllati e rigorose procedure di qualità.

Presso HilPCB PCB, le nostre capacità produttive avanzate e l’esperienza nella realizzazione di PCB con blind via ci permettono di fornire soluzioni affidabili anche per applicazioni altamente esigenti.

Macchinari avanzati e competenze ingegneristiche specializzate garantiscono che ogni progetto rispetti elevati standard di qualità e affidabilità.

Il futuro della tecnologia con via cieche offre importanti prospettive di innovazione. Con dispositivi elettronici sempre più piccoli e sofisticati, il ruolo delle tecnologie PCB avanzate continuerà a crescere, favorendo nuovi sviluppi nei processi produttivi e nei metodi di progettazione.

Domande frequenti

Quando conviene sostenere il costo aggiuntivo di un PCB con via cieche?

Normalmente questa tecnologia è conveniente quando il prodotto presenta forti limitazioni di spazio, elevata densità dei componenti, difficoltà nel fan-out dei package BGA o canali ad alta velocità con spazio di instradamento molto ridotto. Se il circuito non richiede una densità elevata, le via cieche possono aumentare i costi senza offrire vantaggi proporzionati.

Qual è la differenza pratica tra via cieche laser e via cieche realizzate meccanicamente?

Le via cieche laser sono più adatte a diametri molto piccoli, profondità ridotte e strutture HDI, mentre le via cieche meccaniche sono generalmente utilizzate per geometrie più grandi e collegamenti tra strati più tradizionali. La scelta dipende dagli obiettivi di densità e dai limiti del processo produttivo.

Quali sono i principali rischi di affidabilità in un PCB con via cieche?

I rischi più comuni includono metallizzazione non uniforme, vuoti nel riempimento, errori di registrazione e cricche da fatica nelle strutture microvia sovrapposte sottoposte a cicli termici. Concentrarsi solo sulla possibilità di fabbricare la struttura può portare a trascurare l’affidabilità nel lungo periodo.

Le via cieche migliorano automaticamente l’integrità del segnale?

No. Possono contribuire riducendo gli stub e liberando spazio per il routing, ma un miglioramento reale dell’integrità del segnale si ottiene solo quando anche piani di riferimento, percorsi di ritorno della corrente e transizioni tra via sono progettati correttamente. Le via cieche sono uno strumento progettuale, non un miglioramento automatico delle prestazioni.
