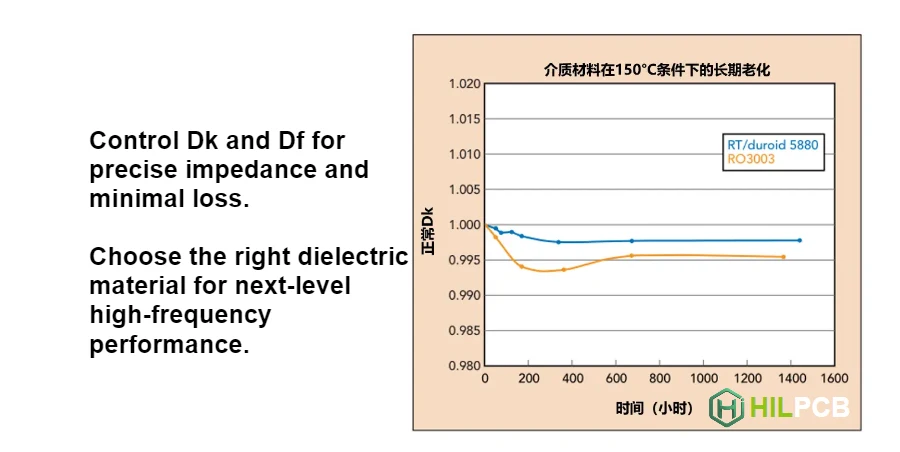

La costante dielettrica (Dk, permettività relativa $\varepsilon_r$) è la proprietà fondamentale del materiale che determina la velocità di propagazione delle onde elettromagnetiche, l'impedenza caratteristica delle piste e il ritardo di propagazione attraverso i laminati del circuito stampato. Comprendere l'interazione tra la costante dielettrica e il fattore di dissipazione (Df) è essenziale per la progettazione hardware in radiofrequenza (RF), microonde e digitale ad alta velocità.
Questa guida offre una comprensione completa delle proprietà dielettriche e delle loro implicazioni pratiche per le prestazioni dei materiali nei PCB ad alta frequenza.
HILPCB fornisce dati di materiale dettagliati e supporto ingegneristico per aiutare i clienti a selezionare materiali con proprietà dielettriche ottimali per le loro applicazioni RF e microonde.
Cos'è la costante dielettrica? Definizione, unità e formula
La costante dielettrica (comunemente indicata come Dk nell'ingegneria dei PCB o permettività relativa $\varepsilon_r$ nell'elettrodinamica) è il rapporto tra la capacità elettrostatica di un condensatore che utilizza il materiale dielettrico ($C$) e la capacità di un condensatore identico nel vuoto ($C_0$):
$$\varepsilon_r = \frac{C}{C_0} = \frac{\varepsilon}{\varepsilon_0}$$
- Unità: Adimensionale (senza unità di misura, 1). Trattandosi del rapporto tra due grandezze fisiche identiche (permettività assoluta $\varepsilon$ rispetto alla permettività del vuoto $\varepsilon_0 \approx 8{,}854 \times 10^{-12} \text{ F/m}$), la costante dielettrica non ha unità di misura.
- Formula della velocità di propagazione del segnale: Nella propagazione TEM (come in una linea di trasmissione stripline bilanciata), la velocità dell'onda elettromagnetica $v$ è inversamente proporzionale alla radice quadrata della costante dielettrica: $$v = \frac{c}{\sqrt{\varepsilon_r}} \approx \frac{2{,}998 \times 10^8 \text{ m/s}}{\sqrt{\varepsilon_r}}$$ In unità ingegneristiche imperiali, il ritardo di propagazione (propagation delay) $\tau_d$ si calcola come: $$\tau_d \approx 84{,}72 \cdot \sqrt{\varepsilon_r} \text{ [ps/inch]}$$
- Relazione con il fattore di dissipazione (Df): Mentre il Dk determina l'accumulo di energia capacitiva e la velocità di fase nel dielettrico, il Df (fattore di dissipazione, tangente di perdita $\tan\delta$) governa l'attenuazione dielettrica (perdita di segnale dissipata in calore). L'attenuazione dielettrica per unità di lunghezza ($\alpha_d$) è direttamente proporzionale alla frequenza, a $\sqrt{\varepsilon_r}$ e a $\tan\delta$: $$\alpha_d \approx 2{,}3 \cdot f \cdot \sqrt{\varepsilon_r} \cdot \tan\delta \text{ [dB/inch (f in GHz)]}$$
Confronto della costante dielettrica (Dk) dei tipici substrati PCB
| Classe del materiale PCB | Esempio tipico di substrato | Costante dielettrica (Dk @ 10 GHz) | Tangente di perdita (Df @ 10 GHz) | Applicazione consigliata |
|---|---|---|---|---|
| Epossidico standard FR-4 | Shengyi S1000-2 / Isola 370HR | 4,2 – 4,5 | 0,015 – 0,020 | Uso generale, digitale a bassa velocità (< 1 GHz) |
| Ceramica idrocarburica | Rogers RO4350B | 3,48 ± 0,05 | 0,0037 | Amplificatori di potenza RF, stazioni radio base, 5G |
| Ceramica idrocarburica | Rogers RO4003C | 3,55 ± 0,05 | 0,0027 | Radar automobilistico, LNB satellitare, digitale ad alta velocità |
| PTFE / Vetro tessuto | Rogers RT/duroid 5880 | 2,20 ± 0,02 | 0,0009 | Onde millimetriche, radar aerospaziale (fino a 77 GHz) |
| Poliimmide (Flex PCB) | DuPont Pyralux AP | 3,40 | 0,0020 | Interconnessioni flessibili, alte temperature aerospaziali |
Fondamenti della costante dielettrica
La costante dielettrica (Dk, detta anche permittività relativa εr) misura quanto un materiale concentra i campi elettrici rispetto al vuoto. Influisce in modo fondamentale sulla propagazione del segnale e sulle dimensioni dei circuiti.
In HILPCB verifichiamo il Dk dei materiali tramite test di impedenza controllata, assicurando che le prestazioni reali corrispondano alle aspettative di progetto.
Significato fisico
Il Dk indica quanto facilmente il materiale si polarizza in risposta a un campo elettrico. Un Dk più alto implica una polarizzazione più forte, che:
- aumenta la capacità tra conduttori
- rallenta la propagazione delle onde elettromagnetiche
- accorcia la lunghezza d’onda efficace nel materiale
- riduce l’impedenza caratteristica a parità di geometria
Impatto sull’impedenza
L’impedenza caratteristica dipende dal Dk tramite la relazione geometria-materiale:
Per microstrip: Z₀ diminuisce all’aumentare del Dk (circa inversamente con √Dk)
Implicazione pratica: materiali con Dk elevato richiedono tracce più strette per lo stesso target di impedenza. Una traccia da 50Ω può essere larga 15 mil in FR-4 (Dk4,3) ma solo 8 mil in un materiale ceramico con Dk10.
Impatto sulla propagazione
Velocità del segnale nel materiale:
v = c / √Dk (approssimativamente, per stripline)
Un Dk più basso significa propagazione più rapida. Il PTFE (Dk2,2) propaga i segnali ~40% più velocemente dell’FR-4 (Dk4,3).
Impatto sulla lunghezza d’onda
La lunghezza d’onda nel materiale si accorcia di √Dk:
λ_material = λ_freespace / √Dk
Questo influisce sul dimensionamento degli elementi distribuiti. Una sezione a quarto d’onda a 10 GHz in PTFE è fisicamente più lunga rispetto alla stessa sezione in FR-4.
Fattore di dissipazione e perdite
Il fattore di dissipazione (Df, detto anche loss tangent o tan δ) quantifica quanta energia elettromagnetica il dielettrico assorbe e converte in calore. Un Df più basso significa minore attenuazione del segnale.
HILPCB offre materiali su un ampio range di Df, dall’FR-4 standard ai laminati in PTFE a perdita ultra‑bassa per applicazioni particolarmente impegnative.
Meccanismo fisico
Quando un campo elettrico alternato attraversa il dielettrico, i dipoli molecolari cercano di allinearsi al campo. L’energia si perde attraverso:
- attrito nella rotazione dei dipoli
- conduzione ionica
- perdite per polarizzazione elettronica
In molti materiali, queste perdite aumentano con la frequenza.
Contributo alla perdita
Perdita dielettrica per unità di lunghezza:
α_dielectric ∝ f × Df × √Dk
Osservazione chiave: la perdita dielettrica cresce linearmente con la frequenza. Alle alte frequenze diventa spesso il meccanismo dominante, rendendo Df il parametro critico.
Range tipici delle proprietà dielettriche per classe di materiale
Esempio pratico di perdita
Confronto tra materiali a 10 GHz, microstrip 50Ω da 6 pollici:
- FR-4 standard (Df=0,020): ~6 dB di perdita
- FR-4 a bassa perdita (Df=0,008): ~2,5 dB di perdita
- Rogers RO4350B (Df=0,004): ~1,3 dB di perdita
- PTFE (Df=0,001): ~0,4 dB di perdita
La scelta del materiale influisce drasticamente sulle prestazioni ottenibili.
Dipendenza dalla frequenza delle proprietà dielettriche
Sia Dk sia Df variano con la frequenza: un aspetto critico per i design wideband.
Per capire il comportamento in frequenza: Frequency Response of PCB Material
Dipendenza in frequenza del Dk
La maggior parte dei materiali mostra una diminuzione del Dk all’aumentare della frequenza:
- FR-4: il Dk può scendere da 4,5 a 1 MHz a 4,0 a 10 GHz
- PTFE: molto stabile, tipicamente <2% di variazione sulla frequenza
- Ceramica “filled”: buona stabilità, ~3-5% di variazione
Questa variazione influisce sulla coerenza dell’impedenza in banda e causa dispersione (frequenze diverse viaggiano a velocità diverse).
Dipendenza in frequenza del Df
Il comportamento del Df varia in base al tipo di materiale:
- FR-4: il Df aumenta moderatamente con la frequenza
- Materiali low‑loss: Df relativamente stabile
- PTFE: il Df può diminuire leggermente alle frequenze più alte
Effetti di dispersione
Quando il Dk varia con la frequenza, componenti spettrali diverse di un segnale viaggiano a velocità diverse, causando allargamento dell’impulso e distorsione.
Materiali con Dk stabile (PTFE, ceramica filled) minimizzano la dispersione e preservano l’integrità della forma d’onda nei sistemi wideband.
Frequenza di caratterizzazione
Le schede tecniche specificano tipicamente Dk e Df a frequenze definite (spesso 1 GHz o 10 GHz). Per un design accurato:
- usa i valori alla tua frequenza operativa
- richiedi dati multi‑frequenza per applicazioni wideband
- considera la variazione in frequenza nei calcoli di impedenza
Tolleranza del Dk e implicazioni sull’impedenza
La tolleranza produttiva del Dk influisce direttamente sull’accuratezza di impedenza raggiungibile. Una tolleranza Dk più stretta permette tolleranze di impedenza più strette.
HILPCB lavora con materiali che offrono vari livelli di tolleranza per soddisfare i requisiti di impedenza.
Categorie di tolleranza
Tolleranze Dk tipiche per classe di materiale:
- FR-4 standard: ±5-10% (talvolta non specificata)
- FR-4 a Dk controllato: ±3-5%
- Laminati RF (Rogers, ecc.): ±2-3%
- Materiali RF premium: ±1-2%
Calcolo dell’impatto sull’impedenza
Sensibilità dell’impedenza alla variazione del Dk:
ΔZ/Z ≈ -0.5 × ΔDk/Dk (approssimativamente)
Esempio: target 50Ω con tolleranza Dk ±5%:
- variazione Dk: ±5%
- variazione impedenza: ±2,5%
- range impedenza: 48,75Ω a 51,25Ω
Questo non include le variazioni geometriche di produzione: la tolleranza totale di impedenza include entrambe.
Budget combinato delle tolleranze
La tolleranza di impedenza deriva da più fonti:
- tolleranza Dk: tipicamente ±2-5%
- tolleranza larghezza traccia: tipicamente ±5-10%
- tolleranza spessore dielettrico: tipicamente ±5-10%
Queste si combinano (circa come root-sum-square) per determinare la variazione totale di impedenza. Una tolleranza Dk più stretta lascia più margine per le variazioni geometriche.
Considerazioni sui materiali compositi
I materiali PCB reali sono compositi di resina, rinforzo in vetro e talvolta particelle di riempimento. Questa natura composita influisce sulle proprietà dielettriche effettive.
Per stackup complessi, HILPCB offre costruzioni ibride che combinano materiali diversi in configurazioni ottimizzate.
Effetti vetro-resina
I laminati tradizionali combinano fibra di vetro con resina:
- Dk del vetro ~6-7
- Dk della resina epossidica ~3-3,5
- Dk del composito dipende dal rapporto vetro:resina
Tracce allineate con i “bundle” di vetro vedono un Dk effettivo diverso rispetto a tracce sopra aree ricche di resina: il cosiddetto “fiber weave effect”.
Fiber weave effect
Nel tessuto di vetro intrecciato, il pattern crea una variazione periodica del Dk:
- bundle di vetro: Dk locale più alto
- “finestre” di resina: Dk locale più basso
- tracce adiacenti possono vedere Dk diversi
Questo influisce sul bilanciamento delle coppie differenziali e sulla coerenza dell’impedenza. Possibili mitigazioni:
- ruotare l’angolo di routing della traccia rispetto alla trama
- usare “spread glass” o pattern di trama alternativi
- selezionare materiali con costruzione più omogenea
Materiali “filled”
Alcuni materiali usano filler ceramici o di altro tipo:
- le particelle ceramiche aumentano il Dk
- più omogenei rispetto a vetro-resina
- spesso migliore tolleranza Dk
- esempi: Rogers RO4350B, PTFE con filler ceramico
Materiali omogenei
PTFE non rinforzato e alcuni materiali speciali:
- nessuna variazione indotta dal rinforzo
- Dk più consistente sull’area
- possono avere minore resistenza meccanica
- costo tipicamente più alto
Misura e verifica
Una misura accurata delle proprietà dielettriche consente validazione del design e verifica dei materiali in ingresso.
HILPCB esegue test di impedenza controllata che verificano implicitamente il Dk confrontando impedenza misurata e valori calcolati.
Metodi di test
Metodi standard per la misura di Dk/Df:
- Cavità risonante: alta accuratezza, singola frequenza
- Risonatore dielettrico split-post: buona accuratezza, range di frequenza moderato
- Linea di trasmissione: broadband ma dipendente dalla geometria
- Confronto di impedenza: verifica pratica tramite coupon
Verifica tramite coupon
Approccio pratico in produzione:
- includi coupon con geometria nota
- misura l’impedenza con TDR
- ricava il Dk effettivo dalla misura
- confronta con i valori specificati
Caratterizzazione dipendente dalla frequenza
Per applicazioni wideband:
- richiedi dati Dk/Df a più frequenze
- verifica i dati con misure VNA
- costruisci strutture di test per validare l’accuratezza del modello
