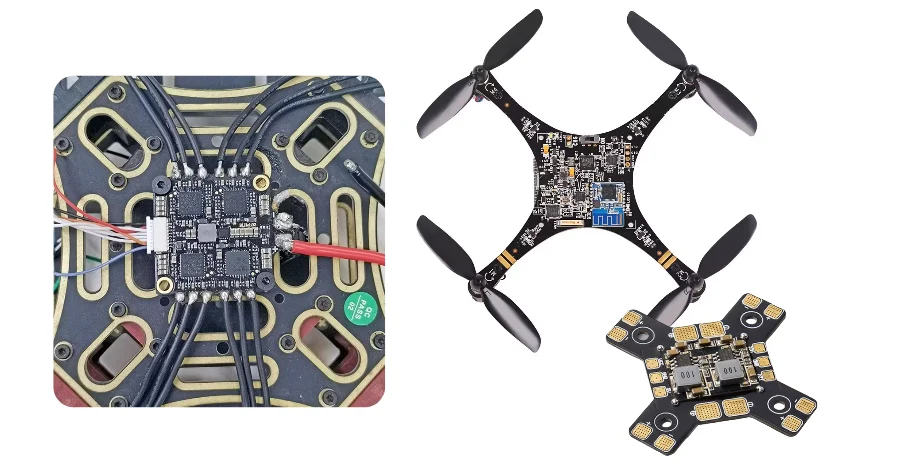

I moderni veicoli aerei senza pilota richiedono sistemi elettronici sofisticati che bilancino prestazioni, peso ed efficienza energetica. Le soluzioni PCB professionali per droni devono integrare complessi algoritmi di controllo di volo, capacità di fusione sensoriale e sistemi di comunicazione wireless in fattori di forma estremamente compatti. HILPCB è specializzata nella produzione di schede a circuito per droni ad alte prestazioni che abilitano operazioni di volo autonomo, durate di missione estese e trasmissione dati affidabile per applicazioni UAV commerciali, industriali e ricreative.

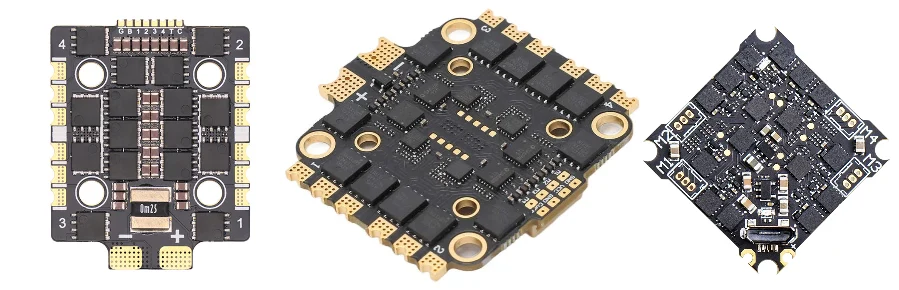

Tecnologia PCB per Droni e Architettura di Controllo di Volo
I sistemi PCB per droni fungono da sistema nervoso centrale per veicoli aerei senza pilota, integrando processori di controllo di volo, interfacce sensoriali, moduli di comunicazione e circuiti di gestione dell'alimentazione. I moderni design PCB per quadricotteri devono elaborare dati in tempo reale da più sensori, inclusi accelerometri, giroscopi, magnetometri e sensori di pressione barometrica per mantenere operazioni di volo stabili.
Componenti Essenziali PCB per Droni:
- Unità di Controllo di Volo: Processori ARM Cortex a 32 bit che eseguono algoritmi di volo avanzati a frequenze fino a 168 MHz per esecuzione in tempo reale di loop di controllo
- Circuiti di Interfaccia Sensori: ADC multicanale e interfacce digitali che supportano sensori IMU, moduli GPS e sistemi di monitoraggio ambientale
- Sistemi di Comunicazione: Ricetrasmettitori RF a 2,4 GHz e 5,8 GHz che abilitano telemetria, trasmissione video e funzionalità di controllo remoto
- Gestione dell'Alimentazione: Regolatori switching efficienti e circuiti di monitoraggio batteria ottimizzati per sistemi a batteria al litio polimero
La sfida fondamentale nella progettazione di schede a circuito per droni consiste nel raggiungere la massima funzionalità riducendo al minimo peso e consumo energetico. Ogni grammo di peso del PCB influisce direttamente sul tempo di volo e sulla capacità del carico utile, richiedendo approcci di progettazione innovativi che privilegino densità dei componenti ed efficienza termica.
La nostra tecnologia PCB flessibili consente soluzioni creative per fattori di forma, consentendo ai produttori di droni di integrare elettronica senza soluzione di continuità in design aerodinamici della struttura mantenendo prestazioni elettriche eccellenti e affidabilità meccanica.
Strategie di Miniaturizzazione e Ottimizzazione del Peso
Una progettazione PCB per droni di successo richiede una miniaturizzazione aggressiva senza compromettere funzionalità o affidabilità. Le strategie di ottimizzazione del peso devono considerare ogni aspetto della progettazione della scheda a circuito, dalla selezione dei componenti ai materiali del substrato e alle tecniche di assemblaggio.
Tecniche Avanzate di Miniaturizzazione:
- Tecnologia ad Alta Densità di Interconnessione: PCB HDI con microvia che consentono il posizionamento dei componenti su entrambi i lati con numero minimo di strati
- Integrazione di Componenti Incorporati: Componenti passivi incorporati nei substrati PCB per ridurre i requisiti di superficie
- Soluzioni System-in-Package: Moduli multi-die che combinano processori, memoria e circuiti RF in singoli pacchetti
- Design Ibridi Flessibili-Rigidi: Uso strategico di connessioni flessibili per eliminare connettori e cavi ingombranti
Selezione dei Materiali per la Riduzione del Peso: La moderna produzione di PCB UAV utilizza materiali specializzati che forniscono eccellenti proprietà elettriche minimizzando il peso. Lamine di rame ultrasottili, materiali del nucleo leggeri e tecnologie avanzate di maschera saldante contribuiscono alla riduzione complessiva del peso senza sacrificare prestazioni o durata.
La selezione dei componenti gioca un ruolo cruciale nel raggiungimento di rapporti peso-prestazioni ottimali. Le soluzioni System-on-Chip integrano più funzioni in singoli pacchetti, riducendo peso e consumo energetico migliorando al contempo l'affidabilità complessiva del sistema attraverso interconnessioni ridotte.
La nostra competenza in PCB ad alta frequenza garantisce prestazioni ottimali per i sistemi di comunicazione dei droni, supportando sia l'affidabilità del collegamento di controllo che i requisiti di trasmissione video ad alta definizione.
Gestione dell'Alimentazione e Ottimizzazione della Durata della Batteria
I design PCB per droni devono dare priorità all'efficienza energetica per massimizzare i tempi di volo e le capacità operative. Sistemi di gestione dell'alimentazione efficaci estendono le durate delle missioni mantenendo prestazioni costanti in diverse condizioni di volo e requisiti del carico utile.
Principi di Progettazione per l'Efficienza Energetica:
- Distribuzione dell'Alimentazione Multi-Rail: Regolazione della tensione ottimizzata per diversi sottosistemi, inclusi processori, sensori e moduli di comunicazione
- Scalabilità Dinamica dell'Alimentazione: Gestione intelligente dell'alimentazione che regola il consumo in base alle modalità di volo e ai requisiti operativi
- Sistemi di Monitoraggio della Batteria: Circuiti di misura di tensione e corrente di precisione che consentono stima accurata dello stato di carica e bilanciamento delle celle
- Implementazione della Modalità Sleep: Modalità standby a basso consumo per sistemi non critici durante lunghe operazioni di stazionamento
Considerazioni sulla Gestione Termica: Il design termico efficiente previene il surriscaldamento mantenendo prestazioni elettroniche ottimali. Il posizionamento strategico dei componenti, via termici e tecniche di diffusione del calore garantiscono un funzionamento affidabile in intervalli di temperatura ambientale da -40°C a +85°C.
I circuiti di gestione dell'alimentazione devono gestire le richieste di corrente dinamiche dei sistemi dei droni, dagli elevati correnti di controllo del motore durante manovre aggressive alla trasmissione di telemetria a basso consumo durante il volo di crociera. Regolatori switching avanzati con elevati indici di efficienza minimizzano le perdite di potenza fornendo tensioni pulite e stabili per circuiti sensibili di sensori e comunicazioni.
Le nostre tecniche di costruzione PCB multistrato consentono complesse reti di distribuzione dell'alimentazione che minimizzano cadute di tensione e interferenze elettromagnetiche mantenendo fattori di forma compatti.
Affidabilità delle Comunicazioni e Garanzia Qualità nei PCB Critici per il Volo
Nelle applicazioni aerospaziali e di difesa, comunicazioni sicure e affidabilità comprovata non sono negoziabili. I design PCB devono garantire collegamenti dati stabili per guida, telemetria o controllo del carico utile, resistendo contemporaneamente a stress termici, meccanici ed elettromagnetici.
I nostri PCB ad alta frequenza supportano trasmissione RF dual-band (es. 2,4 GHz e 5,8 GHz), sistemi antenna integrati e protocolli crittografati per mantenere la connettività in ambienti complessi. Attraverso layout ottimizzati e schermatura EMI, minimizziamo interferenze e perdita del segnale.
Per garantire il successo della missione, ogni PCB subisce test di qualità completi, inclusi cicli termici, simulazione di vibrazioni, verifica EMI/EMC e ispezione elettrica completa. Tutti i processi seguono gli standard AS9100 e IPC Classe 3, con protocolli QA tracciabili dal prototipo alla produzione ad alto volume.
Che sia per un'unità di guida missilistica o un UAV autonomo, i nostri PCB sono progettati sia per l'integrità delle comunicazioni che per l'affidabilità operativa a lungo termine in sistemi critici.
Perché Scegliere HILPCB per la Produzione di PCB per Droni
HILPCB combina un'ampia esperienza nell'elettronica aerospaziale con capacità di produzione innovative specificamente studiate per applicazioni di droni e UAV. Il nostro approccio completo affronta le sfide uniche della progettazione PCB per droni fornendo soluzioni convenienti per mercati commerciali e industriali.
Capacità Specializzate di Elettronica per Droni:
- Servizi di Ottimizzazione del Design: Supporto ingegneristico per riduzione peso, efficienza energetica e mitigazione EMI
- Prototipazione Rapida: Produzione PCB a breve termine che consente rapide iterazioni di design e accelerazione del time-to-market
- Produzione Scalabile: Capacità produttive che spaziano da quantità prototipo a produzione commerciale ad alto volume
- Gestione della Catena di Approvvigionamento: Approvvigionamento componenti e gestione obsolescenza per supporto a lungo termine del ciclo di vita del prodotto
Il nostro stabilimento produttivo integra tecnologie di ispezione avanzate tra cui Ispezione Ottica Automatica, imaging a raggi X e test in-circuit per garantire che ogni scheda a circuito per droni soddisfi rigorosi requisiti di qualità. Le capacità di test ambientali convalidano le prestazioni negli intervalli di temperatura operativa e condizioni di stress.
Supporto Tecnico e Servizi di Ingegneria: Forniamo supporto alla progettazione completo, inclusa analisi di compatibilità elettromagnetica, simulazione termica e guida all'integrazione meccanica. Il nostro team di ingegneri collabora con i produttori di droni per ottimizzare i design PCB per requisiti di missione specifici mantenendo efficienza di produzione e obiettivi di costo.
I servizi di assemblaggio chiavi in mano semplificano il processo produttivo gestendo approvvigionamento componenti, programmazione assemblaggio e verifica qualità sotto responsabilità a fonte unica, riducendo complessità e accelerando tempistiche di sviluppo.
Pronto ad elevare il tuo progetto di droni con soluzioni PCB di livello professionale? Il nostro team di ingegneri esperti è pronto a supportare i tuoi requisiti di sviluppo UAV.
FAQ su Progettazione e Produzione PCB per Droni
Quali sono le considerazioni progettuali chiave per l'ottimizzazione del peso dei PCB per droni?
L'ottimizzazione del peso dei PCB per droni richiede tecnologia HDI, componenti incorporati, materiali leggeri e uso strategico di circuiti flessibili. Ogni decisione di design deve bilanciare funzionalità contro impatto sul peso, con obiettivi tipici inferiori a 10 grammi per schede di controllo di volo in droni ricreativi.
Come differiscono i requisiti di gestione dell'alimentazione per applicazioni di droni?
La gestione dell'alimentazione per droni deve gestire carichi di corrente dinamici dai controller del motore massimizzando l'efficienza della batteria. Requisiti chiave includono regolazione multi-rail, monitoraggio batteria, gestione termica e scalabilità intelligente dell'alimentazione basata su modalità di volo e richieste operative.
Quali frequenze di comunicazione sono comunemente utilizzate nei sistemi di droni?
I sistemi di droni utilizzano tipicamente 2,4 GHz per i collegamenti di controllo, 5,8 GHz per la trasmissione video e varie frequenze per telemetria, inclusi 433 MHz, 915 MHz e bande LoRa. Il design deve garantire interferenze minime tra più sistemi di comunicazione operanti simultaneamente.
Come i test ambientali convalidano l'affidabilità dei PCB per droni?
I test ambientali includono cicli termici da -40°C a +85°C, test di vibrazione fino a 20G accelerazione, esposizione all'umidità e simulazione di altitudine. Questi test convalidano le prestazioni in condizioni di volo reali e identificano potenziali modalità di guasto.
Quali sono i tempi di consegna tipici per la produzione di PCB per droni?
I tempi di consegna variano per complessità e volume, da 5-7 giorni per prototipi semplici a 2-3 settimane per schede multistrato complesse con materiali specializzati. La produzione ad alto volume richiede tipicamente 3-4 settimane inclusi test completi e verifica qualità.
HILPCB può supportare sia progetti commerciali che hobbistici per droni?
Sì, le nostre capacità spaziano da quantità prototipo per progetti hobbistici a produzione ad alto volume per produttori commerciali di droni. Forniamo soluzioni scalabili con livelli di qualità appropriati e strutture di costo per diversi segmenti di mercato e requisiti applicativi.
