- Un PCB per la gestione dell'energia va esaminato come scheda di misura e controllo che gestisce anche potenza reale e rischio di isolamento, non solo come scheda logica a bassa tensione.
- I primi controlli riguardano la topologia di misura di corrente e tensione, i confini di isolamento, il flusso termico della conversione di potenza, le interfacce di comunicazione e l'esposizione EMC.
- La maggior parte dei guasti di progetto si manifesta come misura imprecisa, comportamento di controllo rumoroso, margine di sovratensione debole, instabilità termica o isolamento implementato male.
- L'architettura della scheda dovrebbe separare presto metrologia, potenza, comunicazione e interfacce di servizio, così le revisioni del layout e della conformità restano ancora economiche da correggere.
- Un percorso di rilascio stabile richiede di solito che fabbricazione, assemblaggio, test e aspettative normative siano allineati prima della rotazione prototipale.

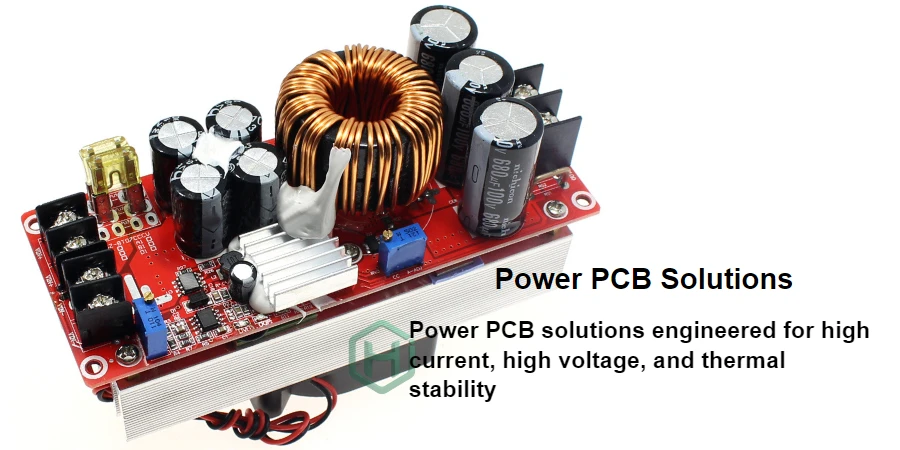

Un PCB per la gestione dell'energia è la scheda di controllo e misura usata in prodotti come smart meter, sistemi batteria, controllori solari, gateway energetici e monitor di distribuzione. In genere richiede una revisione accurata di precisione di misura, strategia di isolamento, disposizione dello stadio di potenza, comportamento EMC e producibilità, perché il prodotto finito deve misurare in modo affidabile mentre affronta reali sollecitazioni elettriche sul campo.
Contenuti
- Cosa rivedere per prima cosa su un PCB per la gestione dell'energia
- Tabella delle regole chiave di progettazione e produzione
- Tabella dei rischi ingegneristici iniziali
- Come interagiscono rilevamento, isolamento e instradamento
- Come rivedere conversione di potenza, calore ed EMC
- Cosa devono bloccare i team di prototipazione e produzione prima del rilascio
- FAQ
- Passi successivi
- Riferimenti
- Autore e revisione
Cosa rivedere per prima cosa su un PCB per la gestione dell'energia
Un PCB per la gestione dell'energia combina spesso misura, controllo, comunicazione e gestione della potenza sulla stessa piattaforma. È proprio questa miscela a rendere queste schede difficili. Un progetto può sembrare elettricamente completo e comunque fallire perché il percorso di rilevamento è troppo rumoroso, la strategia di isolamento esiste solo a livello schematico oppure la sezione di potenza scalda la sezione metrologica fino a far derivare le letture.I primi punti di revisione sono di solito:
- quale metodo di misura di corrente e tensione usa la scheda e come rumore, offset e parassiti della disposizione influenzano la precisione
- dove iniziano i domini pericolosi o a energia più elevata e come il confine di isolamento viene mantenuto fisicamente sulla scheda
- se stadio di potenza, convertitore, relè, driver o dispositivi di protezione generano calore o rumore di commutazione in grado di corrompere la misura
- se sezioni di comunicazione come RS-485, CAN, Ethernet o moduli wireless sono separate abbastanza dalle aree analogiche sensibili
- come il prodotto verrà testato per sicurezza elettrica, EMC, calibrazione e qualità di assemblaggio prima del rilascio pilota
Per le schede che combinano logica di controllo con correnti importanti o carico termico rilevante, spesso è utile rivedere la struttura rispetto alle opzioni PCB in rame pesante e PCB ad alto Tg prima del congelamento del layout.
Tabella delle regole chiave di progettazione e produzione
| Regola / parametro | Cosa verificare per prima cosa | Perché conta | Come verificarlo | Se ignorato | | --- | --- | --- | --- | --- | | Architettura di rilevamento | Confermare se shunt, trasformatore, Hall o rilevamento isolato sono adatti al target di prodotto | Precisione, larghezza di banda, isolamento e costo dipendono tutti dalla scelta del rilevamento | Revisione dello schema, piano di calibrazione, revisione del budget d'errore | Deriva, letture inaccurate, riprogettazione tardiva in NPI | | Confine di isolamento | Separare fisicamente e visivamente domini pericolosi, di potenza, di rilevamento e logici | Le prestazioni di sicurezza dipendono da distanze reali, barriere e disciplina della disposizione | Revisione creepage, revisione enclosure, ispezione con [Gerber viewer](/tools/gerber-viewer/) | Revisione di sicurezza fallita o costosa rilavorazione PCB | | Zonizzazione dello stadio di potenza | Tenere convertitori switching e percorsi ad alta corrente lontani dai nodi di misura sensibili | Rumore di commutazione e accoppiamento termico possono corrompere la misura | Revisione del posizionamento, revisione dei percorsi di ritorno, revisione termica | Rumore, falsi allarmi, metrologia instabile | | Disposizione dell'interfaccia di comunicazione | Proteggere bus e sezioni I/O da surge, ESD e disallineamento di massa | L'affidabilità sul campo dipende spesso dalla robustezza dell'interfaccia | Revisione TVS, revisione connettori, pre-verifica EMC | Guasti di comunicazione e resi dal campo | | Margine termico | Rivedere shunt, regolatori, relè e dispositivi di potenza come un unico sistema termico | La precisione di misura e controllo può cambiare con la temperatura | Simulazione termica, revisione del rame, test su prototipo alimentato | Deriva, derating, surriscaldamento locale | | Percorso di test e calibrazione | Decidere presto come verificare rail, misure e costanti di calibrazione | Schede difficili da calibrare o sondare diventano difficili da scalare | Revisione DFT, piano fixture, procedura di calibrazione | Debug lento e resa produttiva instabile |Tabella dei rischi ingegneristici iniziali
| Segnale iniziale | Causa tipica alla radice | Area più colpita | Azione consigliata prima della produzione pilota | | --- | --- | --- | --- | | Si dà per scontata una misura accurata senza revisione dell'errore a livello scheda | Si è fatto affidamento sui valori di schema senza analisi della disposizione e della termica | Precisione e ripetibilità metrologica | Costruire un budget d'errore legato alla disposizione, al calore e al piano di calibrazione | | L'isolamento esiste solo come annotazione CAD | Slot fisici, barriere e distanze non sono stati congelati | Preparazione a sicurezza e conformità | Bloccare il reale percorso di isolamento di PCB ed enclosure prima del rilascio | | Il rumore del convertitore entra nella zona di rilevamento | Zonizzazione e messa a terra sono stati trattati come dettagli secondari | Stabilità di misura ed EMC | Rivedere posizionamento, messa a terra e confini di filtro prima del prototipo | | La protezione dell'interfaccia di campo viene aggiunta tardi | Il percorso surge ed ESD non è stato rivisto con la posizione del connettore | Affidabilità e robustezza di servizio | Rivedere presto protezione, percorso di ritorno e punti d'ingresso cavo |Come interagiscono rilevamento, isolamento e instradamento
Le schede per la gestione dell'energia non falliscono solo in teoria. Falliscono dove misura analogica, decisioni di controllo e stress elettrico incontrano la disposizione reale della scheda. Un percorso di misura di corrente elettricamente valido può comunque comportarsi male se condivide ritorni rumorosi, passa troppo vicino ai nodi switching o attraversa confini di isolamento deboli.Tre decisioni ingegneristiche dominano di solito il risultato.
1. Rendere intenzionale il percorso di rilevamento
I percorsi di rilevamento basati su shunt o su analogica di precisione devono essere compatti, silenziosi e facili da riferire. Il punto non è solo leggere un segnale. È leggere correttamente quel segnale in presenza di rumore del convertitore, transitori di linea e riscaldamento della scheda. La disposizione intorno ad ADC, riferimento ed elemento di misura è di solito più importante che aggiungere filtraggio in seguito.
2. Rendere visibile l'isolamento nella geometria reale
Una strategia di isolamento è utile solo quando PCB finale, connettore, slot ed enclosure la supportano tutti. Se il progetto include rete AC, battery pack, ingressi CT esterni o cablaggio di campo, il team dovrebbe rivedere il confine finale nel Gerber viewer invece di fidarsi solo della partizione nello schema.
3. Controllare i percorsi di ritorno tra sezioni analogiche e switching
Il modo più rapido per danneggiare la qualità della misura è lasciare che la corrente di commutazione condivida la struttura di ritorno sbagliata. I loop del convertitore, le correnti di pilotaggio dei relè e i transitori di comunicazione non devono attraversare accidentalmente la massa sensibile di misura.
Come rivedere conversione di potenza, calore ed EMC
I PCB per la gestione dell'energia includono spesso conversione DC-DC, controllo di relè o contattori, porte di comunicazione e reti di protezione. Queste funzioni introducono rumore e calore, e entrambi possono compromettere la credibilità della misura se l'architettura è debole.I punti di revisione più comuni sono:
- se la disposizione del convertitore contiene abbastanza bene i loop di corrente e l'esposizione del nodo switching per limitare l'EMI
- se shunt, regolatori, relè, MOSFET o parti di protezione creano hot spot locali che spostano la stabilità delle letture
- se sezioni di comunicazione e misura sono robuste contro surge, ESD e cablaggio di campo rumoroso
- se peso del rame, spessore scheda e scelta del materiale corrispondono sia ai requisiti termici sia a quelli di fabbricazione
Se il progetto include corrente continua sostenuta o richieste termiche più elevate, la pianificazione di PCB in rame pesante, PCB ad alto Tg e prototipo PCB dovrebbe essere allineata prima della prima costruzione.
Cosa devono bloccare i team di prototipazione e produzione prima del rilascio
Le schede per la gestione dell'energia sono molto più facili da scalare quando obiettivi del prototipo, intento di calibrazione e controlli di produzione vengono definiti prima del rilascio della disposizione.Una checklist pratica di rilascio include di solito:
- Obiettivo di calibrazione definito presto
Decidere quali linee di alimentazione, canali e percorsi sensore devono essere calibrati o validati durante l'avvio e la produzione pilota. - Punti di accesso critici disponibili
Aggiungere accessi di misura e debug per nodi di rilevamento, linee isolate, bus di comunicazione e punti di controllo del convertitore. - Piano di validazione termica e di carico
Definire carichi operativi rappresentativi, ipotesi sull'involucro e durata della revisione su prototipo alimentato. - Percorso di assemblaggio e ispezione
Confermare se il progetto richiede AOI, test funzionale o una validazione elettrica più forte nella produzione pilota. La pianificazione di assemblaggio SMT e assemblaggio turnkey dovrebbe riflettere il mix reale di componenti analogici, di potenza e di interfaccia. - Controllo dei dati di produzione
Mantenere BOM, firmware, note di calibrazione e stato di revisione allineati prima del rilascio pilota. Una revisione nel BOM viewer può intercettare disallineamenti prima dell'approvvigionamento.
FAQ
Qual è la prima cosa da controllare su un PCB per la gestione dell'energia?
Parti dal metodo di rilevamento, dal confine di isolamento e dalla zonizzazione dello stadio di potenza. Queste tre decisioni determinano di solito se il progetto può essere insieme accurato e sicuro.
Un PCB per la gestione dell'energia è principalmente una scheda di potenza?
No. Di solito è una scheda mista che combina metrologia, controllo, comunicazione e gestione della potenza. Trattarla solo come scheda di potenza crea spesso problemi di misura e di EMC.
Perché il layout influisce così tanto sulla precisione di misura?
Perché rumore, resistenza parassita, condivisione dei percorsi di ritorno e gradienti termici possono tutti alterare ciò che il circuito di misura vede davvero.
Quando conviene rivedere una costruzione in rame pesante o ad alto Tg?
Conviene rivedere queste opzioni quando la scheda gestisce corrente sostenuta, riscaldamento locale significativo oppure condizioni di assemblaggio e di campo che mettono sotto stress le costruzioni ordinarie.
Cosa va congelato prima del rilascio del prototipo?
Vanno congelati topologia di rilevamento, geometria di isolamento, zonizzazione dello stadio di potenza, approccio di calibrazione, piano di validazione termica e percorso di ispezione.
Passi successivi
Se stai sviluppando un PCB per la gestione dell'energia, il passo successivo più utile è di solito rivedere insieme rilevamento, isolamento e disposizione di potenza prima che il progetto entri nella fase pilota.HILPCB può supportare questo processo tramite:
- revisione di PCB in rame pesante quando carico di corrente e calore sono le preoccupazioni principali
- pianificazione di PCB ad alto Tg quando margine termico e stabilità di assemblaggio sono importanti
- allineamento di assemblaggio SMT e assemblaggio turnkey per produzioni miste analogiche, di potenza e di interfaccia
- supporto prototipo PCB e PCB a consegna rapida per la validazione iniziale
- Richiedi un preventivo quando file, BOM e note di test sono pronti per la revisione
Riferimenti
- [Panoramica Texas Instruments sugli amplificatori di current sense e risorse di progettazione](https://www.ti.com/amplifier-circuit/current-sense/overview.html) - [Nota applicativa Texas Instruments: misura di corrente isolata per sistemi trifase](https://www.ti.com/document-viewer/lit/html/SSZT769) - [Panoramica Analog Devices sulle soluzioni di energy metering](https://www.analog.com/en/markets/energy/energy-metering.html) - [Articoli tecnici Analog Devices sull'energy metering](https://www.analog.com/en/resources/technical-articles/energy.html)Autore e revisione
Autore: team contenuti tecnici HILPCBRevisionato da: team HILPCB Power Electronics e revisione DFM
Ultimo aggiornamento: 2026-04-06
