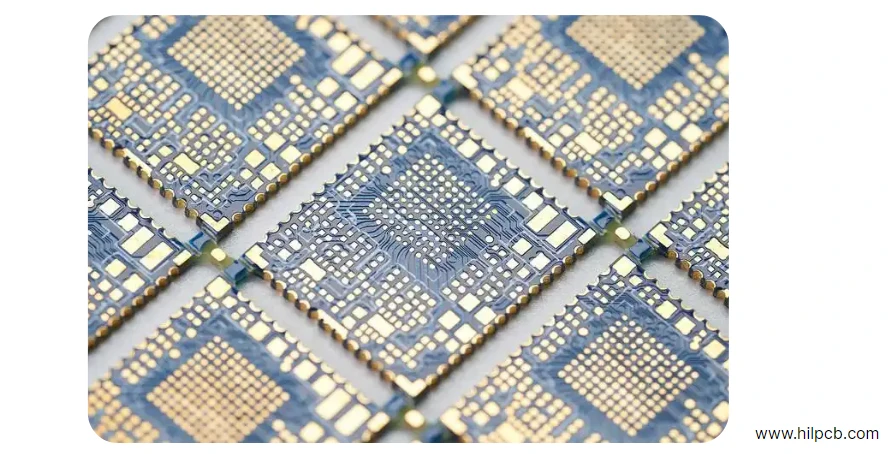

La selezione della scheda FR4 corretta — nota internazionalmente anche come PCB FR4, scheda a circuito FR4 o scheda a circuito stampato FR4 — determina direttamente le prestazioni del tuo prodotto, la facilità di assemblaggio e il costo. Alcuni ingegneri la definiscono persino substrato FR4 o PCB vetro-epossidico, poiché è realizzata in tessuto di fibra di vetro intrecciata e resina epossidica rinforzata con additivi ritardanti di fiamma.
Questa guida di HilPCB spiega cosa conta veramente quando si sceglie una scheda FR4: grado del materiale, progettazione dello stack-up, pianificazione del rame, controllo dei costi e preparazione DFM — in modo da poter passare con sicurezza dal prototipo alla produzione di massa.
1. Perché le Schede FR4 Rimangono la Scelta Predefinita dell'Industria

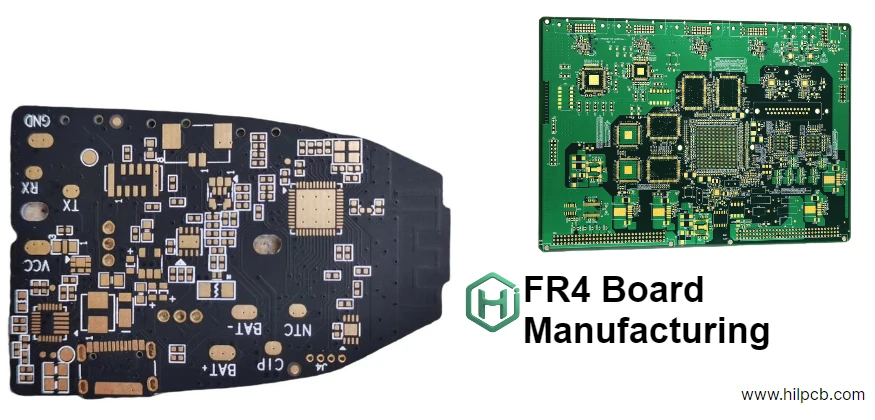

La scheda FR4 (o PCB FR4) rimane il materiale per schede a circuito stampato più utilizzato al mondo, offrendo il perfetto equilibrio tra costo, resistenza meccanica e stabilità elettrica. Supporta tutto, dai gadget consumer low-cost ai controller industriali e ai moduli RF, rendendolo il punto di partenza logico per quasi tutti i progetti elettronici.
Quando il tuo design si evolve, di solito estendi la tecnologia FR4 invece di passare a dielettrici esotici:
- Aumenta il numero di strati → PCB Multistrato
- Localizza la densità sotto BGA a passo fine → HDI PCB
- Integra il posizionamento dei componenti → Assemblaggio SMT
HilPCB fornisce produzione e assemblaggio PCB end-to-end — coprendo FR4, FR4 alta Tg/bassa perdita, laminati ad alta frequenza e costruzioni multistrato/HDI complesse — supportati da un rigoroso controllo qualità e piena tracciabilità dei materiali.
2. Opzioni di Materiale FR4 e Quando Utilizzarle
| Tipo FR4 | Intervallo Tg | Utilizzo Tipico | Note |
|---|---|---|---|
| FR4 Standard | 130–140 °C | Consumer, IoT, controllo industriale | Più conveniente |
| FR4 a Tg Media | 150–160 °C | Illuminazione LED, Automotive | Migliore tolleranza al riflusso |
| FR4 ad Alta Tg | 170–180 °C | Multistrato, BGA a passo fine | Espansione inferiore, resa stabile |
| FR4 a Bassa Perdita | ~170 °C | Alta velocità & RF | Df ≤ 0.012 per segnali puliti |
| FR4 Senza Alogeni | 150–170 °C | Conformità verde | Richiesto per UE/telecom |
Suggerimento: Scegli sempre il grado più basso che soddisfi in sicurezza le tue esigenze di temperatura, frequenza e riflusso — la sovraspecifica aumenta i costi senza guadagni in affidabilità.
3. Stack-Up, Rame e Pianificazione dell'Impedenza — Il Cuore di una Scheda FR4 Affidabile
È qui che un buon design FR4 diventa eccellente. La definizione dello stack-up determina l'accuratezza dell'impedenza, la distribuzione del calore, il comportamento EMI e la resa. In HilPCB, il 70% delle correzioni DFM riguarda dati di stack-up incompleti o irrealistici, quindi questa fase merita attenzione.
a) Design degli Strati & Dielettrico
- Da 4 a 6 strati coprono la maggior parte delle schede FR4.
- Utilizza 1,6 mm di spessore totale a meno che non si applichino limiti di spazio o meccanici.
- Mantieni la simmetria (ad esempio, core-prepreg-core-prepreg) per evitare l'imbarcamento.
- Definisci coppie di piani (GND–PWR) vicino agli strati di segnale per stabilizzare l'impedenza.
Esempio tipico di stack-up FR4 a 4 strati: 1 oz Cu + 0,18 mm prepreg + 1 oz Cu (core) + 0,18 mm prepreg + 1 oz Cu → spessore totale ≈ 1,6 mm, dielettrico ≈ 0,32 mm, impedenza ≈ 50 Ω single-ended / 100 Ω differenziale.
b) Strategia del Peso del Rame
- Strati esterni: 1 oz per saldatura e routing a passo fine.
- Piani interni: 2–3 oz per distribuzione dell'alimentazione o dispersione del calore.
- Rame spesso (>3 oz) richiede tracce/distanze più ampie e compensazione di incisione controllata — specificare chiaramente nelle note di fabbricazione. Il rame bilanciato aiuta a prevenire deformazioni e torsioni durante la laminazione.
c) Controllo dell'Impedenza su FR4
La costante dielettrica del FR4 (Dk ≈ 4,2–4,6) varia con il contenuto di resina e la frequenza. Per mantenere una variazione di impedenza < ±10 %:
- Fissa la geometria della traccia in anticipo con il calcolatore di impedenza di HilPCB.
- Scegli FR4 a bassa perdita (Df < 0,012) per segnali 2–10 GHz.
- Includi coupon di impedenza su ogni pannello per il campionamento TDR.
d) Bilanciamento Termico & Meccanico
La conduttività termica del FR4 (~0,3 W/m·K) limita la dispersione del calore, quindi usa:
- Piani di rame spessi sotto i dispositivi di potenza,
- Via termici vicino alle sorgenti di calore,
- FR4 ad alta Tg per ridurre l'espansione dell'asse Z (50 → 45 ppm/°C). Uno stack-up bilanciato con rame simmetrico riduce lo stress da riflusso e migliora la resa.
4. Costo, Tempi di Consegna e Fattori di Qualità
Elementi di costo:
- Riduci strati o zone HDI non necessari.
- Allinea i contorni della scheda FR4 ai pannelli standard.
- Usa Argento/Stagno per immersione invece di ENIG per progetti non a passo fine.
- Combina più piccoli design in un unico pannello per la prototipazione.
Tempi di consegna tipici:
- Schede FR4 2–4 strati: 5–7 giorni lavorativi
- Schede FR4 6–12 strati: 10–12 giorni
- Produzione di volume: 12–15 giorni (accelerazione su richiesta)
Punti di controllo qualità: HilPCB esegue test elettrico 100 %, AOI e opzionale Raggi X. Tutti i materiali soddisfano gli standard UL 94 V-0 e IPC-4101. Scopri di più nella nostra panoramica sulla produzione di PCB.
5. Come Ottenere un Preventivo Veloce e Accurato per la Tua Scheda FR4
Non importa se sei un acquirente che raccoglie prezzi o un ingegnere che prepara file, rendiamo semplice ottenere un preventivo chiaro e accurato per la tua scheda FR4 (chiamata anche PCB FR4 o scheda a circuito FR4). Non è necessario avere ogni file pronto — invia semplicemente quello che hai già, e i nostri ingegneri si occuperanno del resto.
Cosa Puoi Inviare
- File Gerber / ODB++ / CAD — qualsiasi formato da Altium, KiCad, Eagle o altri
- BOM (Distinta Base) — anche un elenco parziale ci aiuta a preparare il preventivo di assemblaggio
- Specifiche della scheda se non hai file di progettazione: numero di strati, dimensione della scheda, spessore (es. 1,6 mm), peso del rame e finitura superficiale
- Requisiti speciali: impedenza controllata, materiali ad alta frequenza o caratteristiche HDI
- Quantità e tempo di consegna target
Cosa Succede Dopo
Una volta ricevute le tue informazioni, il nostro team di ingegneria:
- Esaminerà i tuoi file per la producibilità (DFM)
- Raccomanderà materiali FR4 e una configurazione stack-up adeguati
- Confermerà se è richiesto l'assemblaggio
- Fornirà un preventivo dettagliato e un tempo di consegna entro 24 ore
Se manca qualcosa, ti guideremo passo dopo passo — non è richiesta esperienza tecnica.
Che tu parta da un concetto, un layout CAD o un pacchetto dati completo, HilPCB garantisce che ogni preventivo per PCB FR4 includa materiali verificati, un design producibile e un programma di consegna affidabile.
