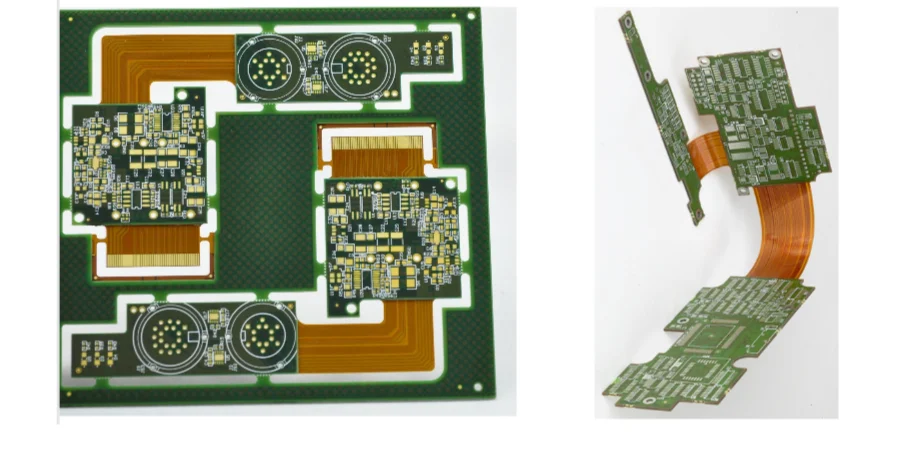

Come produttore leader di PCB Kapton specializzato in circuiti flessibili ad alte prestazioni, offriamo soluzioni ingegnerizzate di precisione per applicazioni aerospaziali, medicali, automotive e industriali. Le nostre capacità produttive avanzate, unite ai materiali in poliimmide DuPont Kapton, assicurano stabilità termica, flessibilità meccanica e affidabilità a lungo termine anche nei progetti più impegnativi.
Tecnologia PCB Kapton e proprietà dei materiali
Il film poliimmide Kapton sviluppato da DuPont è lo standard di settore per applicazioni PCB flessibili che richiedono resistenza estrema alle temperature e durevolezza meccanica. Con temperature operative continue da -269°C a +400°C, i PCB Kapton mantengono proprietà elettriche e meccaniche dove i materiali convenzionali falliscono. La resistenza dielettrica di 7.700 V/mil, insieme a un’ottima resistenza chimica e basso degasaggio, li rende ideali per elettronica spaziale e ambienti industriali difficili.
Le nostre capacità includono circuiti flessibili Kapton monofaccia, bifaccia e multistrato con vari gradi (HN, FN, HPP-ST). Lavoriamo laminati senza adesivo (AP8525R, AP8535R) e sistemi adesivi, ottimizzando la scelta in base all’applicazione. La stabilità dimensionale di Kapton, con CTE simile al rame, assicura prestazioni affidabili anche in condizioni di forti cicli termici.
Processi produttivi avanzati per circuiti flessibili Kapton
La produzione di PCB Kapton richiede competenza specifica per lavorare le peculiarità dei materiali poliimmide. Il nostro stabilimento utilizza taglio laser di precisione per profili complessi (tolleranza ±0,025mm), evitando delaminazione ai bordi. La foratura laser UV consente microvia fino a 50 micron per design HDI PCB in formato flessibile per interconnessioni ad alta densità.
La metallizzazione dei substrati Kapton prevede attivazione al plasma seguita da deposizione chimica rame, formulata per l’adesione su poliimmide. I nostri parametri di placcatura garantiscono distribuzione uniforme del rame, fondamentale per il controllo impedenza e l’integrità del segnale. Otteniamo circuiti a linee fini fino a 2 mil grazie a tecniche fotolitografiche studiate per substrati flessibili, supportando design fino a 40 GHz.
Linee guida e best practice per il design PCB Kapton
| Caratteristica | Specifica consigliata | Nostra capacità |
|---|---|---|
| Larghezza minima pista | 0,003" (75 μm) | 0,002" (50 μm) |
| Via minima | 0,006" (150 μm) | 0,004" (100 μm) |
| Peso rame | 0,5 oz - 2 oz | 0,5 oz - 3 oz |
| Raggio di curvatura | 6x spessore totale | 3x per flex dinamico |
| Apertura coverlay | +0,010" rispetto pad | +0,005" ottenibile |
| Materiali irrigidimento | FR-4, poliimmide, acciaio | Tutti disponibili |

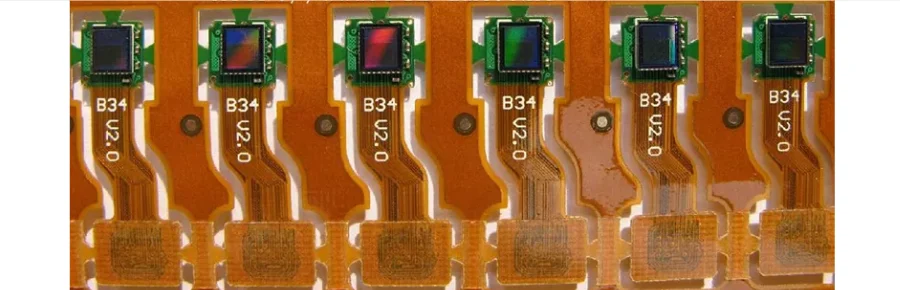

Applicazioni principali dei PCB Kapton
Aerospazio e sistemi satellitari
I PCB Kapton eccellono in array solari per satelliti, cablaggi spaziali, avionica dove riduzione peso e affidabilità sono essenziali. I nostri Kapton qualificati per lo spazio resistono a radiazioni, temperature estreme e mantengono la performance nel vuoto. Supportiamo programmi NASA ed ESA con completa documentazione e tracciabilità.
Innovazione medicale
La biocompatibilità e flessibilità del Kapton permettono dispositivi medici avanzati, inclusi sensori su catetere, elettronica impiantabile, wearable sanitari. La nostra produzione in cleanroom ISO 13485 assicura assenza di contaminazione per PCB Kapton medicali usati in dispositivi MRI-compatibili e strumenti chirurgici mini-invasivi.
Elettronica automotive
Nei veicoli moderni i circuiti flessibili Kapton sono impiegati in vano motore, controlli trasmissione, illuminazione LED dove alte temperature e vibrazioni sfidano i PCB convenzionali. I nostri PCB Kapton automotive rispettano IATF 16949, garantendo affidabilità sopra i 150°C.
Industria ed energia
Attrezzature per oil & gas, interconnessioni fotovoltaiche e automazione industriale sfruttano la resistenza chimica e termica del Kapton. Produciamo PCB Kapton per strumenti di perforazione fino a 200°C, connessioni celle solari e robotica con milioni di cicli di flessione.
Prototipazione rapida e produzione in volumi di PCB Kapton
Cicli di sviluppo time-critical? Il nostro servizio express consegna prototipi Kapton standard mono e doppia faccia in 48-72 ore. I prototipi rigido-flessibili con sezioni Kapton e zone FR-4 sono spediti in 5-7 giorni. Magazzino strategico dei principali materiali Kapton per eliminare attese e accelerare il lancio del prodotto.
La produzione in volumi scala facilmente da prototipo a milioni di pezzi/anno. Sistemi automatizzati per la movimentazione di materiali flessibili assicurano qualità costante e costi ottimizzati. Tempi standard di 7-10 giorni, con opzioni expedite. Software di nesting avanzato massimizza l’uso materiale e contiene i costi mantenendo gli standard qualitativi più elevati.
Controllo qualità e test di affidabilità per PCB Kapton
Ogni PCB Kapton è ispezionato secondo standard IPC-6013 Classe 3 per circuiti flessibili. I nostri protocolli comprendono:
- Test elettrico 100%: Flying probe automatica o bed-of-nails
- Controllo dimensionale: Vision system con precisione ±0,001"
- Test di flessibilità: Cicli dinamici secondo specifica
- Verifica forza distacco rame: >8 lb/in per affidabilità a lungo termine
- Screening termico: Cicli -55°C/+150°C
- Controllo impedenza: Misure TDR, tolleranza ±10%
- Analisi pulizia: Ion contamination test per ambienti ostili
Il nostro visualizzatore 3D consente di visualizzare il tuo progetto Kapton prima della produzione per assicurare l’adattamento meccanico.
Il tuo partner affidabile per produzione e assemblaggio PCB Kapton
Oltre alla produzione di PCB Kapton offriamo servizi turnkey di assemblaggio: sourcing componenti, piazzamento SMT, test funzionale. Attrezzature dedicate garantiscono allineamento preciso su assemblaggi flex e rigido-flessibili. Gestiamo BGA fine-pitch, componenti 01005 e connettori speciali con accuratezza ±25 micron.
Logistica globale con DHL, FedEx, UPS assicura consegne puntuali; spedizione a temperatura controllata e sdoganamento rapido per ordini internazionali. Pagamento via PayPal, bonifico, carta e condizioni NET per clienti selezionati. Portale online per preventivi istantanei, tracking e supporto ingegneristico diretto.
Scegli un produttore PCB Kapton che punta al tuo successo. Il nostro team offre review gratuite, consulenza materiali e supporto tecnico continuo. Che tu abbia bisogno di prototipi rapidi Kapton, produzione in volumi o assemblaggio SMT, consegniamo qualità puntuale e in linea col budget. Contattaci per discutere le tue esigenze PCB Kapton e scopri il valore di lavorare con veri esperti dei circuiti flessibili.
