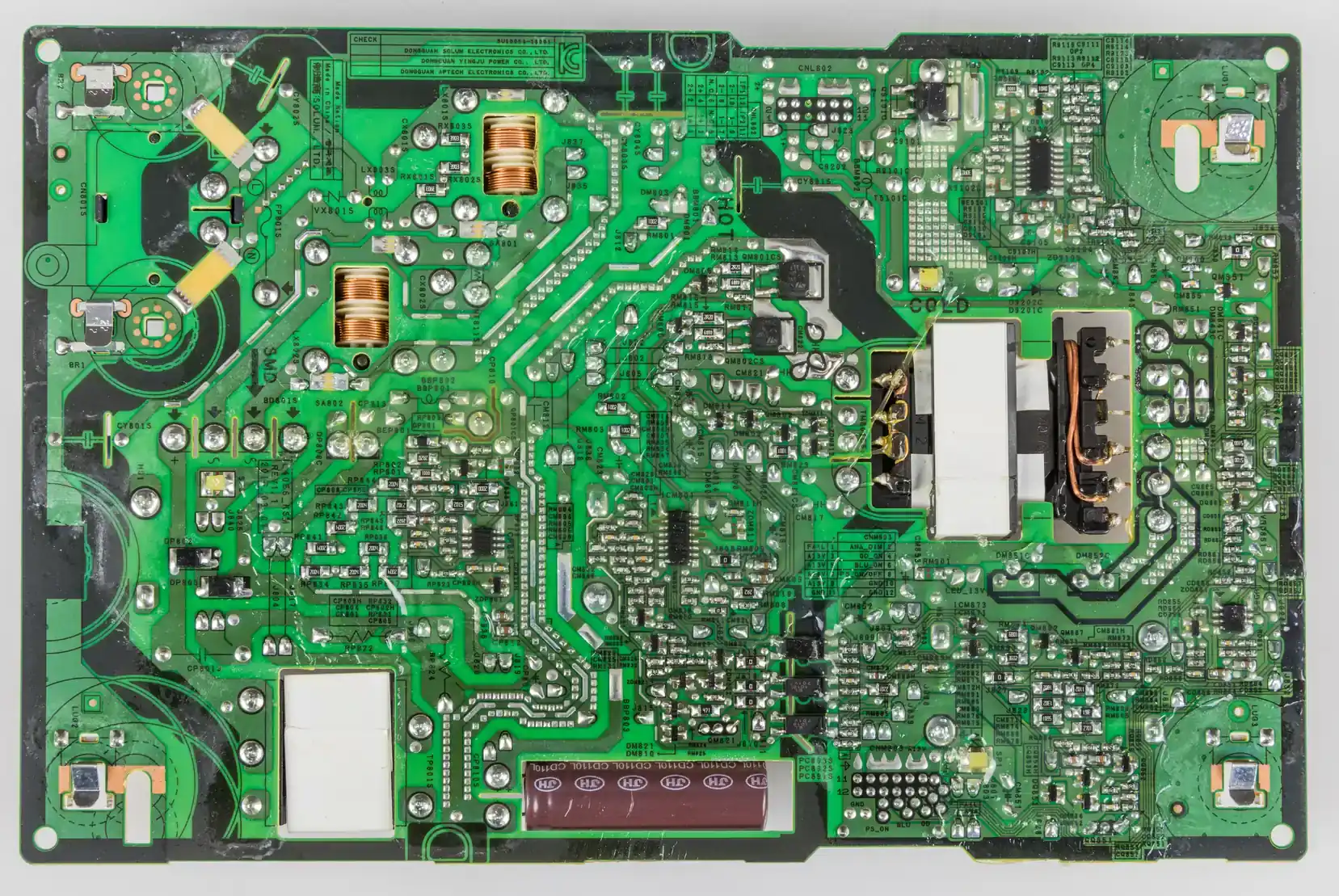

Nel mondo odierno basato sui dati, il calcolo ad alte prestazioni e la rappresentazione visiva cristallina sono due pilastri inseparabili. Dai rack di server nei data center ai terminali di monitoraggio sulle scrivanie degli ingegneri, la domanda di sistemi elettronici stabili, efficienti e affidabili è senza precedenti. Sebbene l'attenzione si concentri spesso sulla potenza di elaborazione della CPU o sulla densità dei pixel del display, un eroe silenzioso e critico - la PCB di alimentazione LCD - determina silenziosamente il limite di prestazioni e la stabilità dell'intero sistema. Non è solo la fonte di energia che illumina lo schermo, ma condivide anche filosofie di progettazione e sfide tecniche sorprendentemente simili ai dilemmi di alta velocità e alta densità affrontati dalle PCB per server di data center. Questo articolo approfondisce le tecnologie fondamentali delle PCB di alimentazione LCD, rivelando come esse fungano da microcosmo perfetto per comprendere e superare le moderne sfide di progettazione elettronica ad alte prestazioni.
Power Integrity (PI): La base comune della qualità del display e dell'elaborazione dei dati
L'integrità dell'alimentazione è la scienza e l'arte di garantire un'erogazione di energia stabile e pulita a tutti i componenti di un dispositivo elettronico. Sia per un pannello display che deve pilotare con precisione milioni di pixel, sia per una CPU server che elabora enormi flussi di dati, qualsiasi fluttuazione di potenza può portare a conseguenze catastrofiche.
Soppressione di ripple e rumore
Nella progettazione di PCB per alimentatori LCD, l'ondulazione della tensione e il rumore ad alta frequenza generati dagli alimentatori switching (SMPS) sono i principali avversari. Questi disturbi influenzano direttamente il normale funzionamento del T-CON (Timing Controller) e degli IC driver, causando sfarfallio dello schermo, effetti di increspatura dell'acqua o distorsione del colore. I progettisti devono sopprimerli a livelli di millivolt attraverso un layout PCB meticoloso, reti di filtraggio con condensatori di alta qualità e strategie di messa a terra adeguate.
Questa incessante ricerca di alimentazione pulita è altrettanto critica nella progettazione di schede madri per server di data center. CPU, memoria DDR e transceiver SerDes ad alta velocità impongono requisiti estremamente rigorosi sulla stabilità delle linee di alimentazione. Il rumore di alimentazione aumenta il jitter della trasmissione dati, portando a tassi di errore di bit (BER) più elevati e, in ultima analisi, compromettendo le prestazioni e la stabilità del sistema. Pertanto, l'esperienza di progettazione di filtraggio e disaccoppiamento dai PCB degli alimentatori LCD può essere direttamente applicata ai progetti di PCB a interconnessione ad alta densità (HDI) per server.
Capacità di Risposta Transitoria
Le moderne tecnologie di visualizzazione, in particolare i sistemi di retroilluminazione Mini-LED che supportano HDR (High Dynamic Range) e Local Dimming, richiedono alimentatori in grado di erogare istantaneamente enormi correnti di picco. Quando il contenuto dello schermo passa da scene scure a scene luminose, il sistema di retroilluminazione deve illuminare istantaneamente migliaia di LED. I PCB degli alimentatori LCD devono mostrare una risposta transitoria eccezionale per evitare cali di tensione e garantire una rappresentazione precisa della luminosità e del colore. Questa sfida rispecchia le esigenze poste ai sistemi di alimentazione quando le CPU dei server passano dal funzionamento inattivo a quello a pieno carico.
Gestione Termica: Una Sfida Condivisa dall'Illuminazione degli Schermi al Raffreddamento dei Core
Il consumo energetico e la dissipazione del calore sono leggi fisiche ineludibili per tutti i dispositivi elettronici ad alte prestazioni. Un PCB di alimentazione LCD ben progettato non deve solo fornire energia in modo efficiente, ma anche dissipare il proprio calore in modo elegante per garantire l'affidabilità a lungo termine.
Strategie Termiche Sotto Alta Densità di Potenza
Con il continuo aumento della luminosità dei display e il restringimento delle cornici, lo spazio di lavoro per i PCB di alimentazione LCD è diventato estremamente compresso, portando a un forte aumento della densità di potenza. Per dissipare efficacemente il calore, gli ingegneri hanno adottato diverse tecnologie avanzate:
- PCB a Rame Pesante: Utilizza strati di rame più spessi (3oz o più) per condurre corrente e calore, riducendo efficacemente l'aumento di temperatura del PCB.
- Vias Termici: Dispone densamente vias metallizzati sotto i componenti che generano calore (es. MOSFET, diodi) per trasferire rapidamente il calore all'altro lato o agli strati interni di dissipazione del calore del PCB.
- PCB a Nucleo Metallico (MCPCB): Per le schede driver di retroilluminazione LED ad alta potenza, utilizza direttamente substrati di alluminio o rame con eccellente conduttività termica per ottenere la dissipazione del calore più efficiente. Queste tecnologie condividono somiglianze con le soluzioni di raffreddamento per i server dei data center. Le CPU e le GPU dei server hanno spesso valori TDP (Thermal Design Power) di centinaia di watt, e le loro regioni di erogazione di potenza (VRM) sono anch'esse importanti fonti di calore. I progettisti utilizzano analogamente gli strati di potenza interni dei PCB multistrato per la dissipazione del calore, combinati con dissipatori e design del flusso d'aria, per garantire un funzionamento stabile in condizioni di carico elevato 7x24. Sia che si progettino alimentatori compatti per Tethered VR PCB - dispositivi estremamente sensibili al calore - o VRM per server, la logica sottostante della gestione termica è interamente la stessa.
Confronto tra le tecnologie dei pannelli display e i loro requisiti di alimentazione
Diverse tecnologie di display impongono esigenze variabili ai sistemi di alimentazione, influenzando direttamente la complessità del design e il costo dei PCB di alimentazione LCD. Comprendere queste differenze è fondamentale per ottimizzare il design del sistema.
| Tipo di Tecnologia | Principio di Emissione della Luce | Caratteristiche del sistema di alimentazione | Principali sfide |
|---|---|---|---|
| LCD (Cristalli Liquidi) | Emissione di luce passiva, si basa su sistemi di retroilluminazione (LED/Mini-LED) | Sono necessarie due alimentazioni indipendenti e stabili per la retroilluminazione e la pilotaggio LCD | Efficienza e gestione termica del pilotaggio della retroilluminazione, specialmente per Mini-LED |
| OLED (Diodo Organico a Emissione di Luce) | Auto-emissivo, ogni pixel controllato indipendentemente | Nessuna alimentazione di retroilluminazione richiesta, ma è necessaria una tensione di pilotaggio dei pixel estremamente precisa | Il consumo energetico è fortemente correlato al contenuto del display, soggetto a burn-in, elevate esigenze di stabilità dell'alimentazione |
| Micro-LED | Materiale inorganico autoemissivo, alta luminosità e lunga durata | Architettura di pilotaggio complessa, richiede capacità di pilotaggio parallelo su larga scala | Sfide nel processo di trasferimento di massa, integrazione e controllo del consumo energetico della PCB di pilotaggio |
Layout ad alta densità ed EMI/EMC: Trovare un equilibrio in spazi limitati
I moderni prodotti elettronici perseguono l'estrema sottigliezza e integrazione, rendendo i layout dei componenti sulle PCB sempre più affollati. Le PCB di alimentazione LCD non fanno eccezione: devono ospitare più unità funzionali come conversione di potenza, filtraggio, protezione e controllo all'interno di uno spazio limitato.
Strategie di layout per i componenti chiave
Su una PCB di alimentazione LCD, l'area dei loop di commutazione ad alta frequenza (ad esempio, loop formati da MOSFET, diodi di ricircolo e condensatori di ingresso) deve essere minimizzata per ridurre la radiazione elettromagnetica (EMI). I percorsi di alimentazione e i percorsi di segnale devono essere rigorosamente separati per evitare l'accoppiamento del rumore. Questi principi di layout sono regole d'oro, specialmente per le schede madri dei server che gestiscono segnali ad alta velocità a livello di GHz. Sia che si tratti di fornire alimentazione analogica pulita per le PCB dei pannelli touch o Vddq stabile per la memoria DDR5, prevenire le interferenze elettromagnetiche è un prerequisito per garantire il corretto funzionamento del sistema.
Messa a terra e schermatura
Una corretta progettazione della messa a terra è fondamentale per risolvere i problemi di EMI. Nelle complesse PCB multistrato, i progettisti utilizzano tipicamente piani di massa solidi per fornire percorsi di ritorno a bassa impedenza e schermare efficacemente le interferenze interne. Per i circuiti sensibili (ad esempio, anelli di controllo a feedback), vengono impiegate tecniche come gli anelli di guardia per l'isolamento. Questi approcci si allineano perfettamente con i principi della progettazione di circuiti digitali ad alta velocità, come la fornitura di piani di riferimento per coppie di segnali differenziali e il controllo del crosstalk.
Le tecnologie di visualizzazione avanzate impongono maggiori esigenze alle PCB di alimentazione
L'evoluzione della tecnologia di visualizzazione non si ferma mai. Da 4K a 8K, e da 60Hz a 240Hz+, ogni salto di prestazioni pone nuove sfide per le PCB di alimentazione LCD.
Retroilluminazione Mini-LED con Local Dimming
La tecnologia Mini-LED raggiunge un contrasto simile a quello OLED attraverso migliaia di zone di attenuazione indipendenti, ma al costo di un sistema di pilotaggio dell'alimentazione estremamente complesso. I PCB di alimentazione LCD devono evolvere in matrici di pilotaggio a corrente costante multicanale e ad alta precisione, capaci di rispondere rapidamente ai segnali video e di controllare con precisione la luminosità di ogni zona. Ciò non solo impone requisiti estremamente elevati sulla densità di routing del PCB, ma sfida anche le prestazioni e la larghezza di banda di comunicazione degli IC di gestione dell'alimentazione. Una gestione dell'alimentazione a livello di sistema così complessa si allinea con il concetto di monitoraggio e pianificazione dinamica del consumo energetico per centinaia o migliaia di server nei data center.
Integrazione di Sensori Tattili e di Pressione
I display moderni spesso incorporano funzionalità tattili, come Touch Panel PCB e 3D Touch PCB. Questi circuiti di rilevamento sono altamente sensibili al rumore di alimentazione, dove anche una minima interferenza può causare malfunzionamenti tattili o falsi trigger. Pertanto, i PCB di alimentazione devono fornire binari di alimentazione dedicati con filtraggio aggiuntivo e regolazione della tensione per garantire un'alimentazione ultra-pulita per queste funzioni. Durante la progettazione, è necessario prestare particolare attenzione all'isolamento delle masse analogiche e digitali per evitare che le interferenze delle sezioni di alimentazione influenzino i segnali di rilevamento sensibili.
Il Legame tra le Metriche di Prestazione HDR e i Sistemi di Alimentazione
Ottenere effetti HDR mozzafiato si basa non solo sulle capacità del pannello, ma anche su robusti sistemi di alimentazione. Luminosità di picco, contrasto dinamico e profondità del colore sono tutti strettamente legati alle capacità di uscita dinamica dell'alimentatore.
| Metrica di Prestazione HDR | Descrizione | Requisiti per PCB di Alimentazione |
|---|---|---|
| Luminosità di Picco (Nits) | La massima luminosità raggiungibile per i punti salienti, che richiede tipicamente 1000 nits o più | Forte capacità di uscita di corrente di picco, eccellente risposta ai transitori |
| Contrasto Dinamico | La capacità di visualizzare contemporaneamente i dettagli più luminosi e più scuri tramite la tecnologia di local dimming | Controllo di corrente multicanale ad alta precisione con velocità di risposta rapida all'attenuazione |
| Profondità colore (Bit) | Fluidità delle transizioni di colore, dove 10-bit è la base dell'HDR | Ondulazione e rumore di tensione estremamente bassi, garantendo la precisione di conversione ADC/DAC del driver IC |
Tendenze future: integrazione, intelligenza e nuovi materiali
Guardando al futuro, i PCB degli alimentatori LCD si evolveranno verso una maggiore efficienza, una maggiore integrazione e un'intelligenza potenziata.
Applicazione della tecnologia GaN (Nitruro di Gallio)
Rispetto ai tradizionali MOSFET basati su silicio, i dispositivi di potenza GaN offrono frequenze di commutazione più elevate, una minore resistenza di conduzione e dimensioni più ridotte. L'adozione della tecnologia GaN nei PCB degli alimentatori LCD può migliorare significativamente l'efficienza di conversione della potenza, ridurre i requisiti di raffreddamento e rendere l'intero modulo di potenza più compatto, consentendo design di display ultrasottili. Ciò si allinea perfettamente con la tendenza degli alimentatori per data center e dei moduli di alimentazione per server di prossima generazione a passare interamente alle tecnologie GaN e SiC (Carburo di Silicio).
Gestione intelligente dell'energia
Le future PCB di potenza non saranno solo esecutori ma pensatori. I sistemi di gestione intelligente dell'alimentazione integrati con le MCU possono regolare dinamicamente la luminosità della retroilluminazione e il consumo energetico del sistema in base al contenuto del display, alla luce ambientale o persino al comportamento dell'utente, raggiungendo la massima efficienza energetica. Possono anche eseguire il monitoraggio dello stato in tempo reale e la diagnosi dei guasti, migliorando l'affidabilità e la manutenibilità del prodotto. Che si tratti di gestione dell'alimentazione per PCB Cloud VR o di reti elettriche intelligenti nei data center, l'intelligenza è la via definitiva per migliorare l'efficienza energetica e l'affidabilità.
Materiali e processi di produzione avanzati
Per soddisfare le crescenti esigenze di densità di potenza e frequenza, i materiali dei substrati PCB sono in continua evoluzione. I materiali ad alta conducibilità termica (High Thermal) e i materiali a bassa perdita (Low Dk/Df) vedranno un uso sempre più diffuso. In termini di processi di produzione, le tecnologie a componenti incorporati come resistori e condensatori interrati possono integrare componenti passivi nel PCB, migliorando ulteriormente l'integrazione e le prestazioni elettriche. Queste tecnologie avanzate per PCB ad alta conducibilità termica sono anche al centro dei futuri progetti di server ad alta velocità e backplane di comunicazione. Inoltre, le tecnologie di visualizzazione all'avanguardia, come i sistemi di proiezione o retroilluminazione che utilizzano sorgenti luminose laser, impongono requisiti ancora più severi sulla stabilità dell'alimentazione e sulla precisione di controllo, spingendo l'innovazione continua nella tecnologia dei PCB di potenza.
Conclusione: Dal display di potenza a una prospettiva macro dell'ingegneria dei sistemi
Attraverso un'analisi approfondita, possiamo chiaramente vedere che la progettazione di una PCB di alimentazione LCD è molto più di una semplice conversione di tensione. È una complessa sfida di ingegneria dei sistemi che integra l'integrità dell'alimentazione, la gestione termica, il controllo EMI e un layout ad alta densità. Le sfide tecniche che affronta e le soluzioni impiegate si allineano strettamente con le difficoltà principali incontrate in campi hardware all'avanguardia come i server dei data center e le PCB VR tethered.
Padroneggiare la progettazione di una PCB di alimentazione LCD ad alte prestazioni e altamente affidabile significa padroneggiare i principi universali della progettazione di sistemi elettronici moderni. Dal controllo preciso dell'ondulazione di potenza alla gestione meticolosa del flusso termico, e alle considerazioni complete per la compatibilità elettromagnetica, questa conoscenza ed esperienza costituiscono le competenze fondamentali di tutti gli ingegneri hardware avanzati. Pertanto, la prossima volta che ci meravigliamo della straordinaria visualizzazione di uno schermo, rendiamo omaggio anche alla PCB di alimentazione LCD che lavora silenziosamente dietro di esso-un prodotto di innumerevoli intuizioni ingegneristiche.
