La tastiera MIDI (Musical Instrument Digital Interface) rimane l'interfaccia essenziale tra musicisti e sistemi audio digitali, traducendo l'espressione fisica in dati digitali precisi. Al centro di ogni tastiera MIDI professionale si trova un sofisticato PCB che deve catturare le sfumature più sottili dell'esecuzione—velocità, aftertouch, pitch bend—mantenendo al contempo la precisione temporale che i musicisti richiedono.

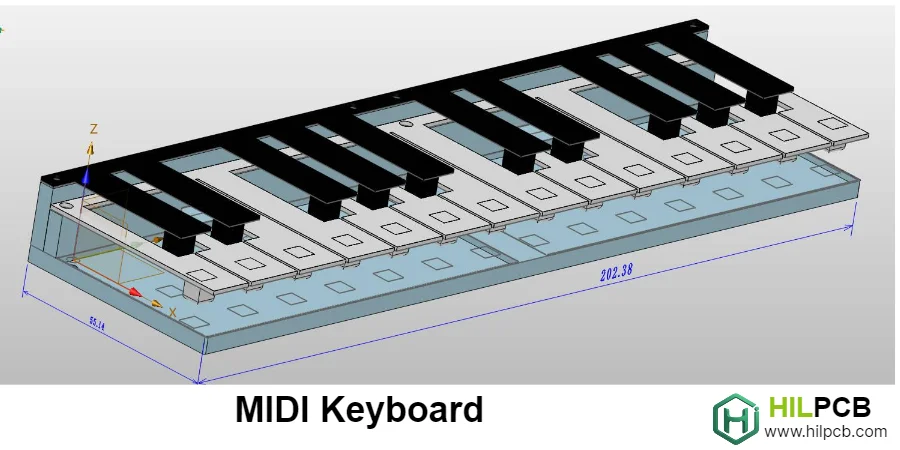

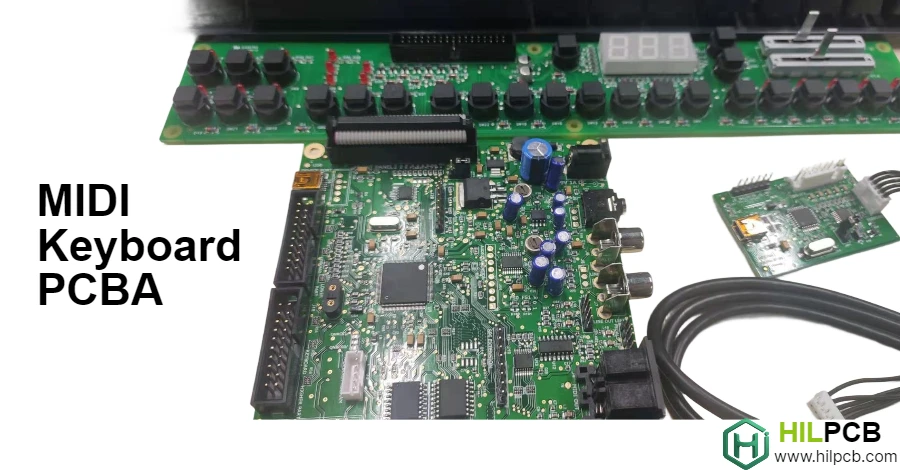

HILPCB fornisce servizi professionali di fabbricazione PCB e assemblaggio PCBA per produttori di apparecchiature musicali in tutto il mondo, offrendo la produzione di precisione che le applicazioni per tastiere MIDI richiedono.
Navigazione del Menu
- Rilevamento Velocità ad Alta Risoluzione per Prestazioni Espressive
- Implementazione Interfaccia USB-MIDI e Comunicazione
- Progettazione Stadio Uscita Audio per Tastiere con Generazione Sonora
- Architettura di Elaborazione e Integrazione di Sistema
- Produzione PCB a Impedenza Controllata per Applicazioni MIDI
Rilevamento Velocità ad Alta Risoluzione per Prestazioni Espressive
Catturare l'espressione musicale richiede un rilevamento preciso del movimento dei tasti. La differenza tra una tastiera professionale e un giocattolo spesso si riduce alla qualità del rilevamento della velocità—quanto accuratamente il PCB misura la dinamica del colpo su tutti i tasti.
I PCB per tastiere MIDI richiedono tolleranze di produzione strette, controllo dell'impedenza coerente e giunti di saldatura affidabili per garantire che i circuiti di rilevamento della velocità funzionino come progettato su ogni unità prodotta.
Tecniche di Rilevamento Velocità Tasto
- Misurazione Temporale a Doppio Contatto: Due contatti di commutazione in posizioni diverse della corsa del tasto misurano la velocità del martelletto attraverso il calcolo della differenza temporale, ottenendo curve di velocità fluide a 127 passi con risoluzione timer ≤10µs.
- Integrazione Rilevamento Pressione FSR: I resistori sensibili alla forza (FSR) abilitano dati continui di velocità e aftertouch, con circuiti divisori di tensione ottimizzati e campionamento ADC a 12 bit per un'espressione sfumata.
- Implementazione Sensore Ottico: La misurazione senza contatto utilizzando coppie IR LED/fototransistor fornisce un'eccellente longevità e una risposta coerente, ideale per strumenti premium.
- Ottimizzazione Scansione Matrice: Matrici 8×11 o 9×10 coprono 88 tasti in modo efficiente, con diodi anti-ghosting e velocità di scansione 2kHz+ che catturano accuratamente i passaggi più veloci.
- Sistemi di Calibrazione per Tasto: La calibrazione di fabbrica e utente con compensazione della temperatura garantisce una risposta coerente su tutti i tasti, memorizzata nella memoria non volatile.
- Elaborazione Aftertouch: Sia aftertouch di canale (sensore singolo) che aftertouch polifonico (FSR per tasto) implementazioni con supporto protocollo MPE.
Requisiti di Produzione per Rilevamento Velocità
I circuiti di rilevamento della velocità richiedono una fabbricazione PCB precisa con tracce a impedenza controllata per segnali ADC, peso del rame coerente per tensioni di riferimento stabili e connessioni via affidabili per la scansione della matrice. IC multiplexer a passo fine e componenti ADC richiedono un posizionamento SMT accurato con verifica AOI.
Implementazione Interfaccia USB-MIDI e Comunicazione
Le moderne tastiere MIDI devono comunicare in modo affidabile con computer, tablet, sintetizzatori hardware e apparecchiature da palco. L'implementazione USB-MIDI richiede un corretto controllo dell'impedenza su coppie differenziali e un posizionamento preciso dei componenti per un'enumerazione affidabile su tutte le piattaforme host.
La qualità della fabbricazione del PCB influisce direttamente sull'integrità del segnale USB—variazioni di impedenza causano errori di comunicazione che frustrano i musicisti e aumentano i resi in garanzia.
Implementazione Protocollo di Comunicazione
- Conformità Classe USB-MIDI: Funzionamento senza driver su Windows, macOS, Linux, iOS e Android attraverso corretti descrittori di classe Audio/MIDI con configurazione endpoint ottimizzata.
- MIDI Virtuale Multi-Porta: Porte MIDI multiple su singola connessione USB organizzano zone tastiera, dati di controllo e messaggi di sistema per scenari di routing complessi.
- MIDI DIN 5-Pin Tradizionale: Progettazione loop di corrente con optoisolamento 6N138 previene loop di massa, con buffer adeguato per daisy-chaining MIDI Thru.
- Bluetooth LE-MIDI: Implementazione standard BLE-MIDI con intervalli di connessione di 7,5 ms per latenza wireless accettabile, più gestione intelligente dell'alimentazione per funzionamento a batteria.
- Stack USB a Bassa Latenza: Firmware ottimizzato garantisce <1ms di contributo alla latenza totale del sistema, critico per la sensazione di prestazione in tempo reale.
- Ottimizzazione Running Status: L'ottimizzazione dei messaggi MIDI riduce il volume dei dati mantenendo la precisione temporale per passaggi di note densi.
Requisiti PCB per Implementazione USB
USB 2.0 richiede impedenza differenziale di 90Ω con tolleranza ±10%. La fabbricazione a impedenza controllata mantiene l'integrità del segnale attraverso i cicli di produzione, mentre un corretto stack-up dei strati fornisce un riferimento di massa adeguato.
Progettazione Stadio Uscita Audio per Tastiere con Generazione Sonora
Molte tastiere MIDI includono generazione sonora integrata, richiedendo stadi di uscita audio che preservino la qualità del suono mentre pilotano apparecchiature da studio. Le prestazioni del PCB audio dipendono pesantemente dalla qualità di fabbricazione—rumore, crosstalk e distorsione spesso originano da problemi di produzione piuttosto che dalla progettazione del circuito.
Piani di alimentazione puliti, corretta separazione della massa e proprietà dielettriche coerenti sono essenziali per ottenere specifiche audio professionali.
Elementi di Progettazione Circuito Audio
- Implementazione DAC ad Alta Risoluzione: Convertitori 24-bit/96kHz+ (PCM5102A, AK4490, ES9038) con corretto routing I2S, clock a basso jitter e filtraggio alimentazione ottimizzato.
- Stadi Analogici a Basso Rumore: Op-amp premium (OPA1612, NE5532) in conversione I-V e buffer di uscita, ottenendo >100dB SNR e <0,01% THD.
- Driver Uscita Bilanciati: Driver differenziali (THAT1646, DRV134) per connessioni XLR eliminano il ronzio del loop di massa in installazioni professionali.
- Progettazione Amplificatore Cuffie: Stadi cuffie dedicati (TPA6120A2, NJM4556A) forniscono potenza adeguata per carichi 16Ω-600Ω con impedenza di uscita <1Ω.
- Strategia Piano di Massa: Attenta separazione analogico/digitale con connessione a punto singolo al DAC previene che il rumore digitale contamini i segnali audio.
- Isolamento Alimentazione: Regolatori separati per DAC e stadi analogici, con isolamento ferrite bead e filtraggio multistadio per rumore ultra-basso.
Standard Fabbricazione PCB Audio
Le applicazioni audio beneficiano della costruzione PCB multistrato con piani di alimentazione e massa dedicati. Corretta distribuzione del peso del rame, finitura superficiale ENIG per saldatura affidabile dei connettori audio e pulizia post-assemblaggio accurata garantiscono il basso rumore di fondo richiesto dall'audio professionale.
Architettura di Elaborazione e Integrazione di Sistema
L'elettronica della tastiera MIDI comprende molteplici sottosistemi che lavorano insieme—scansione tasti, elaborazione MIDI, generazione sonora e interfaccia utente. I sistemi tastiera multi-scheda richiedono connessioni inter-scheda affidabili e qualità di produzione coerente su tutti i PCB.
Corretta penalizzazione, pianificazione sequenza assemblaggio e test funzionali assicurano che i sistemi tastiera completi funzionino correttamente dalla prima accensione.
Approcci Architettura di Che Sistema
- IC Controller MIDI Dedicati: Chip appositi ottimizzano la scansione dei tasti con curve di velocità integrate, riducendo la complessità del firmware per implementazioni dirette.
- MCU Serie ARM Cortex-M: Famiglie STM32F4/H7 forniscono prestazioni eccellenti con timer hardware per scansione precisa, periferiche USB e DMA per gestione dati efficiente.
- Implementazione FPGA: L'elaborazione parallela abilita strumenti premium con aftertouch polifonico, scansione ad alta risoluzione e algoritmi personalizzati.
- Architettura Multi-Scheda: Separare scanner keybed, processore principale e uscita audio in PCB dedicati migliora la resa di produzione e la manutenibilità sul campo.
- Progettazione Alimentazione: Gestione alimentazione bus USB per controller, alimentatori isolati a basso rumore per tastiere con audio, con corretta limitazione inrush.
- Comunicazione Inter-Scheda: SPI ad alta velocità o bus paralleli per dati keybed, I2S per audio, con routing a impedenza controllata.
Considerazioni sulla Produzione
I sistemi tastiera multi-scheda beneficiano di un controllo qualità unificato su tutte le schede. L'ottimizzazione del pannello riduce i costi per scheda mantenendo l'accuratezza dimensionale per l'adattamento meccanico.
Produzione PCB a Impedenza Controllata per Applicazioni MIDI
Le tastiere USB-MIDI richiedono fabbricazione a impedenza controllata per una comunicazione affidabile su tutti i dispositivi host. HILPCB mantiene l'impedenza differenziale di 90Ω entro una tolleranza del ±5%, convalidata con coupon di bordo misurati TDR su ogni pannello di produzione.
Perché Scegliere HILPCB per PCB Tastiera MIDI
Fabbricazione Critica per Impedenza
La nostra produzione multilayer PCB mantiene la registrazione strato-strato entro ±15-25μm, garantendo impedenza coerente attraverso le coppie differenziali USB. La simulazione dello stackup si correla con i dati dei coupon misurati, fornendo fiducia che la tua interfaccia USB-MIDI si enumererà in modo affidabile.
SMT di Precisione per Circuiti Audio
Il posizionamento di DAC e IC audio a passo fine richiede accuratezza—fino a passivi 01005 e componenti a passo 0,3mm. SMT assembly con copertura AOI rileva spostamenti di posizionamento, tombstoning e ponti di saldatura prima che le schede vengano spedite.
Tecnologia Mista per Connettori
Le tastiere MIDI combinano elettronica SMT con connettori MIDI DIN through-hole e jack audio. La saldatura selettiva fornisce giunti robusti su componenti through-hole proteggendo gli assemblaggi SMT.
Dal Prototipo alla Produzione
- Small batch assembly con revisione DFM ingegneristica
- Turnkey assembly gestione approvvigionamento componenti
- Scalabilità del volume con controllo di processo coerente
Contattaci con i tuoi Gerber, BOM e file di assemblaggio per feedback DFM e un preventivo chiaro.
Domande frequenti
Perché il controllo dell'impedenza è importante su un PCB per tastiera MIDI?
La comunicazione USB-MIDI dipende da segnali differenziali che devono restare entro una finestra di impedenza controllata per enumerarsi in modo affidabile sui diversi dispositivi host. Se stackup e routing non sono gestiti con attenzione, possono comparire problemi di comunicazione anche quando il resto della scheda sembra funzionare.
Cosa rende l'assemblaggio di una tastiera MIDI diverso da una semplice scheda digitale?
I progetti di tastiera MIDI combinano spesso circuiti audio, dispositivi SMT a passo fine e connettori through-hole soggetti a stress meccanico nello stesso prodotto. Questa combinazione richiede attenzione sia all'integrità del segnale sia al metodo di assemblaggio, invece di trattare la scheda come un design digitale generico a bassa complessità.
Cosa dovrebbe essere validato prima di rilasciare un PCB per tastiera MIDI in produzione?
Il team dovrebbe validare prestazioni di impedenza USB, qualità SMT sui dispositivi legati all'audio, robustezza delle saldature dei connettori e integrazione complessiva del sistema prima del rilascio. La produzione diventa più prevedibile quando sono state verificate insieme sia l'affidabilità di comunicazione sia l'hardware che supporta l'audio.
