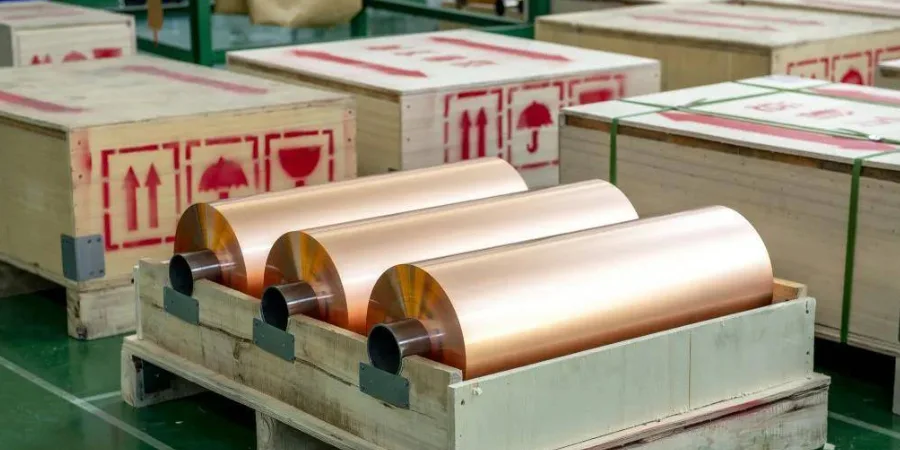

Foglio di Rame PCB: Materiali Avanzati per Prestazioni di Circuito

Selezionare foglio di rame PCB ED o RA in base a metriche di rugosità, modelli di perdita RF, spessore di rame finito, requisiti di flessione e input pratici di produzione.

La selezione del foglio di rame per PCB collega l'approvvigionamento dei materiali al circuito finito: la superficie di adesione influenza la laminazione e le perdite RF, mentre spessore e lavorazione determinano geometria dei conduttori, resistenza e flessibilità. HILPCB produce schede multistrato, RF, a rame pesante e flessibili con la costruzione materiale concordata per il progetto. I progetti per telecomunicazioni e automotive possono richiedere il controllo delle perdite RF insieme alla pianificazione termica degli strati di potenza. Scegliere il foglio insieme al laminato e al processo produttivo offre a progettisti e acquirenti una specifica più utile del solo peso del rame.

Tipi di Foglio di Rame e Processi di Produzione

Elettrodeposto (ED) e laminato-ricotto (RA) descrivono percorsi di produzione. Le etichette low-profile descrivono una caratteristica superficiale; non sostituiscono un grado di foglio esatto né una specifica di misura.

Foglio di rame elettrodeposto (ED)

Il foglio ED viene depositato su un tamburo rotante e poi trattato per il laminato previsto. Le facce lato tamburo e lato opposto differiscono, e il foglio a trattamento inverso usa una diversa disposizione della faccia di adesione. Le designazioni Standard, LP, VLP e ULP aiutano a identificare prodotti candidati per lavori generali su PCB multistrato, fine line, HDI o PCB ad alta frequenza, ma non impongono intervalli di rugosità universali tra i fornitori.

Specificate la superficie misurata, la metrica, il metodo e l'intervallo accettabile. Rz, la rugosità RMS di profilo Rq e la rugosità RMS areale Sq non sono valori intercambiabili. La guida Rogers sui fogli di rame distingue le superfici trattata e superiore e discute le misure RMS ottiche per la modellazione delle perdite. Mantenete la convenzione di misura del fornitore coerente con gli input di simulazione e la specifica di acquisto.

Foglio di rame laminato-ricotto (RA)

Il foglio RA è prodotto per laminazione e ricottura. La sua idoneità al PCB flessibile dipende da grado, stato fisico, spessore, trattamento e costruzione flessibile finita. Non è universalmente più resistente o più duttile di qualsiasi foglio ED. Ad esempio, JX Advanced Metals descrive i suoi fogli laminati HA e HA-V2 come prodotti specifici progettati per la resistenza alla flessione; tale evidenza non stabilisce un valore di cicli di piegatura per una scheda finita qualsiasi.

Per la flessione dinamica indicate raggio di curvatura, movimento, cicli, ambiente, orientamento dei conduttori e stack-up. Per l'uso RF confrontate le superfici trattate reali e le perdite misurate invece di scegliere RA solo su una soglia di frequenza; anche una costruzione ED liscia a basso profilo può essere candidata.

Tecnologie di trattamento avanzate

I trattamenti di rinforzo dell'adesione, barriera, anti-ossidazione e accoppiamento sono forniti per specifici sistemi di resina e condizioni di processo. I trattamenti nodulari possono migliorare l'adesione modificando l'interfaccia RF. Selezionate la combinazione foglio/laminato qualificata; non specificate una ricetta di trattamento generica né presupponete un miglioramento fisso dell'adesione. Tenete separato questo trattamento dell'interfaccia di laminazione dalla finitura saldabile applicata alla scheda incisa.

Prestazioni ad Alta Frequenza e Integrità del Segnale

All'aumentare della frequenza, il profilo del conduttore diventa importante insieme a perdite dielettriche, geometria e transizioni. Dielettrici RF sottili possono rendere particolarmente significativo il contributo dell'interfaccia rame.

Comprendere gli effetti della profondità di penetrazione

Per un conduttore di rame pieno non magnetico ideale, la profondità di penetrazione è δ = √[ρ/(πfμ₀)], con resistività ρ in Ω·m e frequenza f in Hz. Assumendo ρ = 1,72 × 10⁻⁸ Ω·m a temperatura ambiente si ottengono circa 66 μm a 1 MHz, 2,1 μm a 1 GHz e 0,24 μm a 77 GHz, frequenza usata nei radar automotive. Sono valori di modello del materiale, non una misura di perdita RF. Una rugosità dell'ordine della profondità di penetrazione merita attenzione, ma non implica un aumento esponenziale universale delle perdite né una penalità percentuale fissa.

Componenti delle perdite di inserzione e ottimizzazione

Nel confrontare misure su linee di trasmissione, separate l'attenuazione di conduttore e dielettrico dagli effetti di disadattamento, transizione e irraggiamento. Per una linea TEM a basse perdite interamente riempita di un dielettrico omogeneo non magnetico, l'approssimazione del solo dielettrico è αd ≈ 2,31 × fGHz × √εr × tan δ, in dB/pollice, dove fGHz è la frequenza in GHz e tan δ la tangente di perdita dielettrica. La microstriscia ha campi sia in aria sia nel substrato e richiede il relativo modello di riempimento del campo; l'espressione non è una previsione completa delle perdite di inserzione in microstriscia.

La classica correzione di rugosità di Hammerstad–Jensen si può scrivere Kr = 1 + (2/π) × arctan[1,4 × (Rq/δ)²], dove Rq è la rugosità RMS del modello con la stessa unità di lunghezza della profondità di penetrazione δ. Moltiplica l'attenuazione modellata del conduttore liscio. Lo studio Rogers sul profilo dei conduttori, equazioni 18–19 ne spiega anche il limite: la correlazione tende a un fattore due, mentre conduttori a profilo più marcato possono superare tale aumento. Usate un modello supportato dal fornitore, come un modello di Huray opportunamente parametrizzato, quando la correlazione più semplice non corrisponde a costruzione e banda.

Per un confronto d'acquisto mantenete costanti grado del laminato, spessore dielettrico, geometria finita, lunghezza di linea, finitura, transizione e metodo di calibrazione. Confrontate le perdite modellate o misurate sulla banda richiesta. La sola dicitura "rame liscio" non stabilisce un miglioramento in dB/pollice.

Stabilità di fase ed effetti della rugosità

Il profilo del conduttore può influenzare la costante di propagazione oltre all'attenuazione. Nei circuiti phased-array e di temporizzazione di precisione, correlate la costruzione scelta a misure di fase o di ritardo quando queste grandezze determinano l'accettazione. Non esiste una conversione lineare universale da rugosità divisa per spessore dielettrico a permittività efficace. Assoggettate le sostituzioni di foglio allo stesso controllo delle modifiche materiale di laminato e stack-up.

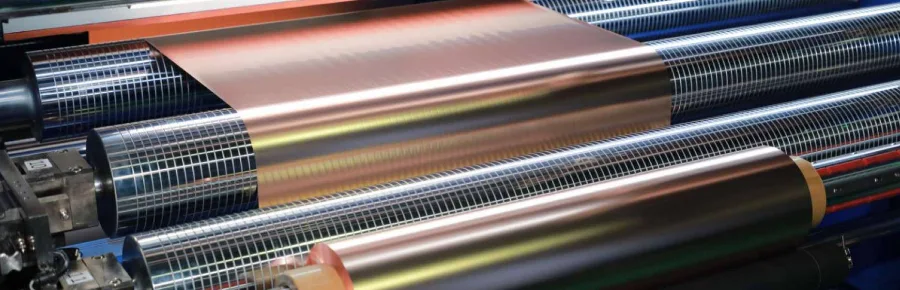

Foglio di rame guidato attraverso rulli di lavorazione

Tecnologia Rame Pesante per Applicazioni di Potenza

La linea PCB a rame pesante di HILPCB indica 3–6 oz/ft², nominalmente 105–210 μm, con costruzioni fino a 20 oz (circa 700 μm) soggette a revisione produttiva. Rame massimo, spaziature minime e struttura di via più complessa sono voci di revisione separate, non una promessa di capacità combinata. Indicate separatamente foglio di partenza e spessore di conduttore finito richiesto, soprattutto sugli strati esterni placcati.

Incremento della capacità di corrente

Lo scopo pubblicato di IPC-2152 collega dimensione del conduttore, corrente e aumento di temperatura ammissibile. Dimensionate il conduttore finito in base all'ambiente di strato, al rame e alle sorgenti di calore adiacenti, al duty cycle e alle condizioni di raffreddamento. Le piste interne non hanno un valore universale di metà corrente rispetto a quelle esterne.

Una verifica di resistenza aiuta a individuare un compromesso progettuale prima della validazione termica. Per un ipotetico conduttore rettangolare lungo 50 mm, largo 2 mm, con rame finito di 105 μm e ρ = 1,72 × 10⁻⁸ Ω·m, R = ρL/(wt) ≈ 4,10 mΩ. A un ipotetico 10 A DC, la caduta calcolata è di circa 41 mV e la dissipazione di 0,41 W. Ciò esclude via, connettori, forma di incisione e resistività dipendente dalla temperatura; non è una portata di 10 A. Oltre alla pista di potenza larga, verificate strozzature, transizioni e perdite di connessione.

Gestione termica tramite la massa di rame

Il rame conduce bene il calore, ma la diffusione termica a livello di scheda dipende da geometria del rame, strati dielettrici, via e dissipazione. Le riduzioni di temperatura e l'eliminazione di dissipatori esterni non si possono prevedere dal solo peso del foglio; verificate con un modello termico validato e misure su prototipo.

Processi produttivi specializzati

Il rame spesso modifica compensazione di incisione, spaziatura minima, riempimento in resina, spessore dielettrico e bilanciamento di laminazione. Prima del rilascio verificate la distribuzione del rame e il volume di resina attorno alle strutture alte. Anche foratura e placcatura richiedono un processo adeguato alla geometria dei fori e allo stack-up finito. La linea rame pesante di HILPCB include test elettrico, AOI e opzioni di microsezione; definite con l'ordine eventuali requisiti di carico ad alta corrente, termici e di reportistica.

Trattamenti Superficiali e Protezione del Foglio di Rame

La scheda finita richiede una finitura compatibile con saldatura, stoccaggio, bonding e conduttori RF esposti. È una decisione distinta dal trattamento che lega il foglio al laminato.

ENIG (Nichel chimico – Oro a immersione)

L'ENIG usa uno strato di nichel chimico con un sottile cappuccio di oro a immersione. Offre una superficie saldabile piana, ma il nichel può influire sulle perdite dei conduttori RF esposti. Specificate il requisito di finitura applicabile e il processo di assemblaggio. Non presupponete che un ENIG ordinario sia una finitura da wire bonding intercambiabile o una finitura di contatto per usura ripetuta.

Alternative Argento a immersione e OSP

Argento a immersione e OSP sono candidati dove conta evitare lo strato di nichel. Confrontate la finitura reale, la geometria dei conduttori, l'esposizione del solder mask, lo stoccaggio, la movimentazione e la storia di reflow; la sola conducibilità dell'argento non predice l'intera perdita RF. La formulazione OSP e l'esposizione in assemblaggio determinano la finestra di processo utilizzabile. Per l'assemblaggio di grandi volumi, allineate lotti di consegna e imballaggio alla sequenza di assemblaggio pianificata anziché assegnare a ogni finitura una shelf life fissa.

Criteri di selezione specifici per applicazione

Scegliete la finitura in base a saldabilità, esposizione ambientale, periodo di stoccaggio, requisiti RF e processo di assemblaggio scelto. Per il wire bonding specificate materiale del filo, processo di bonding, finitura qualificata e criteri di test; l'ENEPIG può essere un candidato in funzione di quel processo. Per i contatti striscianti valutate separatamente la placcatura di contatto. L'assemblaggio lead-free richiede laminato, finitura, componenti e profilo di reflow compatibili, non solo un nome di finitura.

Soluzioni Avanzate di Foglio di Rame per PCB Ibridi

HILPCB supporta costruzioni a materiale singolo e miste RF/FR-4, inclusi laminati RF in PTFE o a base idrocarburica revisionati, con rame standard o low-profile scelto dalla costruzione materiale e opzioni very-low-profile esaminate quando il modello di perdita lo richiede. La sua linea RF include coupon di impedenza ±5% quando stack-up e metodo di accettazione sono approvati, con TDR e misure definite a ordine. Le costruzioni flex/poliimmide e ceramica seguono propri percorsi di adesione e metallizzazione; il foglio di rame per un laminato organico non è automaticamente un processo ceramico trasferibile.

Inviate la designazione esatta di laminato e foglio o le alternative approvate, il rame di partenza e finito per strato, la metrica di rugosità e la faccia misurata, lo stack-up, la banda di impedenza/perdita, la geometria, la finitura e le quantità. Includete condizioni di corrente e raffreddamento per gli strati di potenza o condizioni di flessione per gli strati flessibili. Questi input consentono a HILPCB di valutare insieme disponibilità dei materiali, vincoli di incisione e laminazione, coupon necessari e preventivo di fabbricazione. Prima del rilascio verificate su uno stack-up misto reticolazione della resina, espansione, bilanciamento del rame e trattamento dell'interfaccia.

Quando è incluso l'assemblaggio, aggiungete per il preventivo di assemblaggio chiavi in mano distinta base, dati di posizionamento, componenti sensibili al reflow e requisiti concordati di programmazione o test funzionale. Definite l'autorità di sostituzione dei materiali e le registrazioni di ispezione o coupon necessarie al rilascio, affinché i lotti pilota e ripetitivi usino la stessa costruzione approvata.

Domande Frequenti

Quale peso del rame dovrei usare per applicazioni ad alta corrente?

Scegliete la sezione finita in funzione di caduta di tensione, aumento di temperatura, spazio disponibile, ambiente di strato e raffreddamento. Applicate il metodo IPC-2152 appropriato e validate il progetto termico reale. La linea rame pesante di HILPCB offre 3–6 oz come gamma standard indicata e fino a 20 oz dopo revisione della costruzione; la sola corrente non impone un particolare peso del foglio.

Come influisce la rugosità del rame sulle prestazioni ad alta frequenza?

Può aumentare l'attenuazione del conduttore e influenzare la risposta di fase, specialmente su costruzioni RF sottili. Fate corrispondere la metrica di rugosità fornita e la superficie trattata al modello di perdita, poi confrontate la banda richiesta con coupon e metodo di misura coerenti. Un'etichetta VLP o ULP non stabilisce da sola una riduzione delle perdite a 10 o 77 GHz.

Qual è la differenza tra fogli di rame ED e RA?

ED è elettrodeposto; RA è laminato e ricotto. Selezionate un grado esatto per adesione al laminato, incisione, resistenza alla flessione e perdite RF. Resistenza a trazione, allungamento e risultati di cicli di piegatura dipendono dal foglio e dalle condizioni di prova, non da una percentuale universale ED contro RA.

Si possono usare diversi pesi di rame nello stesso PCB?

Strati diversi possono usare pesi di partenza diversi. Variare lo spessore all'interno di uno stesso strato richiede una crescita selettiva concordata o un altro processo qualificato e non può essere desunto dal solo disegno. Prima di impegnare un layout misto segnale-potenza, verificate gradini, geometrie fini, riempimento dielettrico, bilanciamento del rame e accessibilità all'ispezione.

Come specifico il foglio di rame per design a impedenza controllata?

Indicate costruzione materiale esatta, rame di partenza e finito, spessore dielettrico, dati di rugosità, impedenza target e tolleranza, strati di riferimento e metodo di prova. Usate il nostro calcolatore di impedenza per studi preliminari di geometria, poi concordate stack-up produttivo e coupon. I requisiti di perdita RF e di fase richiedono propri modelli e criteri di accettazione oltre all'impedenza.

Quali trattamenti del rame prevengono l'ossidazione durante lo stoccaggio?

Il trattamento anti-ossidazione del foglio protegge il materiale durante movimentazione e lavorazione specificate; le schede incise esposte richiedono la finitura PCB specificata. Chiedete al fornitore della finitura condizioni di stoccaggio e imballaggio, data di produzione, limiti di esposizione in assemblaggio ed eventuali verifiche di saldabilità richieste dopo lo stoccaggio. Evitate di trasferire una shelf life generica di sei o dodici mesi tra finiture e processi diversi.

Come si converte il peso del rame in spessore?

Il peso del rame è massa per unità di superficie. La convenzione nominale comune è 1 oz/ft² ≈ 35 μm = 0,035 mm ≈ 1,4 mil; 2 oz circa 70 μm e 16 oz circa 560 μm. Sono equivalenti approssimativi del peso del foglio, non spessori finiti garantiti né tolleranze. Indicate il rame finito richiesto e la base di accettazione sul disegno di fabbricazione, inclusa l'eventuale placcatura degli strati esterni.
