Con l'avanzamento dell'intelligenza e dell'elettrificazione automobilistica, i sistemi avanzati di assistenza alla guida (ADAS) e i sistemi di alimentazione dei veicoli elettrici (EV) impongono requisiti senza precedenti e rigorosi sull'affidabilità, la sicurezza e le prestazioni dei PCB. Dall'elaborazione dati ad alta velocità nei controller di dominio all'isolamento ad alta tensione nei sistemi di gestione della batteria (BMS), anche il più piccolo difetto di fabbricazione può portare a conseguenze catastrofiche. In questo contesto, l'ispezione SPI/AOI/Raggi X costituisce il triangolo di ferro fondamentale dell'assicurazione qualità nella moderna produzione di elettronica automobilistica, fungendo da linea di difesa critica per garantire il funzionamento stabile di ogni PCB in ambienti automobilistici difficili. Essa copre l'intero ciclo di vita, dalla prototipazione alla produzione di massa, in particolare nei complessi servizi PCBA chiavi in mano, salvaguardando la consegna di successo dei prodotti.
Durante la fase NPI EVT/DVT/PVT (Introduzione di Nuovo Prodotto), identificare e risolvere precocemente potenziali difetti di fabbricazione è cruciale. Implementando sistematicamente l'ispezione SPI/AOI/Raggi X, i produttori possono rilevare problemi di qualità nella stampa della pasta saldante, nel posizionamento dei componenti e nelle giunzioni di saldatura interne in una fase iniziale, accorciando significativamente i cicli di sviluppo e mitigando i rischi nelle fasi successive.
Rete di Alimentazione del Controller di Dominio: Progettazione della Ridondanza e Sfide nel Rilevamento della Risposta Transitoria
I controller di dominio ADAS integrano SoC ad alte prestazioni, PMIC e grandi quantità di memoria, dove la stabilità e l'affidabilità della rete di distribuzione dell'energia (PDN) determinano direttamente la sicurezza funzionale dell'intero sistema. L'alimentazione ridondante, la risposta transitoria rapida e il basso rumore sono priorità di progettazione fondamentali. Tuttavia, difetti di fabbricazione come giunti di saldatura freddi nelle connessioni BGA sui percorsi di alimentazione o il disallineamento di induttori o condensatori possono portare a cadute di tensione localizzate, surriscaldamento o persino guasti del sistema.
L'ispezione SPI/AOI/Raggi X svolge un ruolo insostituibile in questo processo:
- SPI (Solder Paste Inspection - Ispezione Pasta Saldante): Garantisce un volume uniforme di pasta saldante e uno spessore consistente sui pad dei componenti critici (es. PMIC, MOSFET), ponendo le basi per connessioni elettriche e termiche affidabili.
- AOI (Automated Optical Inspection - Ispezione Ottica Automatica): Verifica l'accuratezza del posizionamento dei componenti, la polarità e la correttezza della serigrafia per prevenire cortocircuiti o interruzioni causate da disallineamenti.

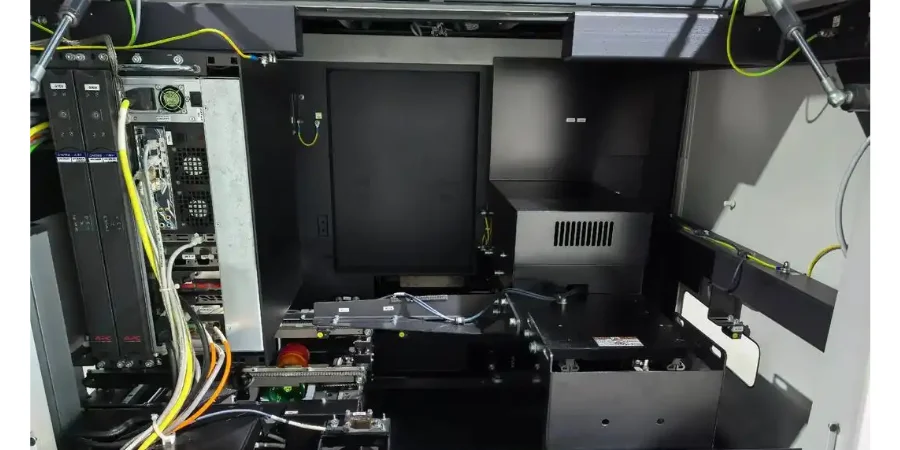

- Ispezione Raggi X: Esamina in profondità la qualità dei giunti di saldatura per dispositivi con terminazione inferiore come BGA e LGA, identificando vuoti, ponti e difetti "head-in-pillow" – difetti critici non rilevabili dall'ispezione ottica tradizionale.
Inoltre, la combinazione di test Boundary-Scan/JTAG consente la convalida della connettività elettrica post-assemblaggio di reti di alimentazione complesse, garantendo che ogni linea di alimentazione raggiunga i suoi pin target con precisione.
Garanzia dell'integrità del segnale per collegamenti seriali ad alta velocità (GMSL/Automotive Ethernet)
I sistemi ADAS si basano su sensori come telecamere, radar e LiDAR, che comunicano con i controller di dominio tramite collegamenti seriali ad alta velocità come GMSL, FPD-Link o Automotive Ethernet, con velocità di trasmissione dati che raggiungono diversi Gbps. Questi collegamenti richiedono un controllo dell'impedenza estremamente rigoroso, la corrispondenza della lunghezza delle coppie differenziali e la simmetria. Deviazioni minori nella produzione di PCB, come larghezze di traccia incoerenti, stub di via o disallineamento degli strati, possono degradare gravemente l'integrità del segnale, portando a tassi di errore di bit in aumento.
Per garantire la qualità del livello fisico di questi collegamenti ad alta velocità, sono essenziali metodi di ispezione precisi. L'AOI può misurare con precisione le larghezze e la spaziatura delle tracce differenziali per garantire la conformità ai requisiti di impedenza. Per i PCB ad alta velocità con strutture via interrate/cieche, l'ispezione a raggi X verifica l'allineamento degli strati interni e l'integrità dei via. Durante la produzione del primo articolo, un rigoroso processo di Ispezione del Primo Articolo (FAI), combinato con test come TDR (Time Domain Reflectometry), convalida se l'impedenza effettiva del PCB corrisponde alle specifiche di progettazione, garantendo stabilità e coerenza del processo.
Punti chiave dell'ispezione dell'integrità del segnale ad alta velocità
- Coerenza dell'impedenza: Utilizzare l'AOI per monitorare la larghezza e la spaziatura delle tracce delle coppie differenziali, assicurando che le fluttuazioni di impedenza rimangano entro la tolleranza di progetto.
- Qualità delle giunzioni di saldatura BGA/uBGA: Ispezionare le giunzioni di saldatura dei chip transceiver ad alta velocità tramite raggi X per evitare riflessioni del segnale e crosstalk causati da saldature fredde o cortocircuiti.
- Integrità della struttura dei via: Utilizzare i raggi X per verificare l'allineamento e la qualità di riempimento dei via interrati/ciechi nelle schede HDI, eliminando le discontinuità nei percorsi del segnale.
- Allineamento della laminazione: Garantire un allineamento preciso tra gli strati di segnale e i piani di riferimento per mantenere percorsi di riferimento stabili e controllare la radiazione EMI.
Sistema di alimentazione EV: Verifica di produzione per la sicurezza ad alta tensione e la gestione termica
Inverter, caricabatterie di bordo (OBC) e BMS nei veicoli elettrici operano in ambienti ad alta tensione e alta corrente. I loro progetti di PCB devono non solo considerare le prestazioni elettriche, ma anche dare priorità alla sicurezza e alla gestione termica. Ad esempio, per soddisfare le normative di sicurezza, devono essere mantenute distanze di fuga e distanze di isolamento elettrico sufficienti tra i circuiti ad alta tensione e quelli a bassa tensione. Nel frattempo, il calore significativo generato dai componenti ad alta potenza (ad es. IGBT, MOSFET SiC) deve essere efficacemente dissipato attraverso il PCB, richiedendo spesso l'uso di PCB a Rame Pesante o substrati metallici.
L'ispezione a raggi X è fondamentale in questo campo per garantire sicurezza e prestazioni. Può:
- Rilevare i tassi di vuoti nelle saldature dei componenti di potenza: I vuoti sotto le saldature creano resistenza termica, compromettendo gravemente l'efficienza della dissipazione del calore e potenzialmente causando guasti da surriscaldamento dei componenti. Gli standard industriali richiedono tipicamente tassi di vuoti inferiori al 25%.
- Verificare la qualità del riempimento dei fori passanti: Nelle schede a rame spesso, i fori passanti utilizzati per la conduzione termica ed elettrica devono essere completamente riempiti. I raggi X possono ispezionare in modo non distruttivo la presenza di vuoti interni.
- Garantire zone di isolamento ad alta tensione prive di difetti: Controllare le aree ad alta tensione per potenziali residui conduttivi o crepe interne per eliminare i rischi per la sicurezza. Integrandosi con Tracciabilità/MES (Manufacturing Execution Systems), ogni risultato dell'ispezione a raggi X viene registrato e collegato a un numero di serie specifico della PCB, consentendo una tracciabilità completa della qualità per i componenti di sicurezza ad alta tensione.
Matrice di Difetti e Ispezione (Esempio)
| Difetto | Metodo di Ispezione | Punti Chiave |
|---|---|---|
| Pasta saldante insufficiente/eccessiva o tailing | 3D SPI | Controllo della sorgente per un volume/altezza di saldatura coerente nei percorsi di alimentazione |
| Vuoti BGA/difetti head-in-pillow | Raggi X 2D/3D | Qualità delle giunzioni di saldatura dei chip di potenza/alta velocità e percorsi termici |
Da NPI alla Produzione di Massa: Controllo Qualità e Tracciabilità End-to-End
Un prodotto elettronico automobilistico di successo richiede una transizione senza soluzione di continuità dalle fasi NPI EVT/DVT/PVT alla produzione di massa. Durante questo processo, i dati di ispezione SPI/AOI/Raggi X non vengono utilizzati solo per giudizi a passaggio singolo, ma formano anche un prezioso database di processo. Attraverso l'analisi statistica (SPC) dei dati sui difetti, i parametri di produzione possono essere continuamente ottimizzati per migliorare la resa e la coerenza.
Un robusto sistema di Tracciabilità/MES è il fattore abilitante fondamentale di questo approccio. Integra tutti i dati dal magazzino materiali, posizionamento SMT, saldatura a rifusione, ispezione, fino al collaudo finale. Quando sorgono problemi, lotti specifici, attrezzature o persino operatori possono essere rapidamente rintracciati, consentendo un'identificazione precisa e una risposta rapida. Questa tracciabilità end-to-end è fondamentale per soddisfare i rigorosi requisiti di gestione della catena di fornitura dell'industria automobilistica e le potenziali esigenze di richiamo, e serve come pietra angolare per una transizione fluida dall'Assemblaggio di Prototipi alla produzione di grandi volumi.
Vantaggi del Servizio di Assemblaggio HILPCB
- Copertura completa dell'ispezione di processo: 3D SPI standard, AOI in linea e raggi X 3D garantiscono un controllo qualità completo dalla pasta saldante ai giunti di saldatura interni.
- Sistema di qualità di livello automobilistico: Conforme agli standard IATF 16949, fornendo documentazione PPAP completa e una rigorosa gestione delle modifiche.
- Sistema di tracciabilità integrato: Sistema avanzato di tracciabilità/MES che consente la tracciabilità bidirezionale dai componenti ai prodotti finiti, soddisfacendo gli standard automobilistici.
- Supporto ingegneristico: Fornisce analisi DFM/DFA durante la fase NPI per aiutare i clienti a ottimizzare i progetti, migliorando la producibilità e l'affidabilità.
Strategia di test completa: combinazione di ispezione strutturale e verifica funzionale
L'ispezione SPI/AOI/Raggi X rientra principalmente nell'ispezione strutturale, garantendo che la costruzione fisica della PCBA sia conforme alle specifiche di progettazione. Tuttavia, per fornire prodotti pienamente funzionali, è necessario incorporare anche la verifica funzionale. Il test Boundary-Scan/JTAG è un metodo di test elettrico critico, particolarmente adatto per componenti BGA ad alta densità di pin (es. SoC, FPGA) e interconnessioni ad alta densità PCB HDI. Può rilevare interruzioni, cortocircuiti e funzioni logiche parziali tra i pin del dispositivo senza sonde fisiche, complementando efficacemente l'ispezione strutturale.
Un fornitore PCBA chiavi in mano di prim'ordine come HILPCB offre ai clienti una strategia di test a più livelli che comprende SPI/AOI/Raggi X, ICT (In-Circuit Test), FCT (Functional Test) e Boundary-Scan/JTAG. Prima della produzione di massa, un rigoroso rapporto di Ispezione del Primo Articolo (FAI) verifica in modo completo che tutti i processi di produzione e test siano stabili e controllati, garantendo che ogni PCBA consegnata ai clienti soddisfi eccezionali standard di qualità e affidabilità.
Conclusione
Nei sistemi ADAS automobilistici e nei sistemi di alimentazione EV – settori con requisiti estremi di sicurezza e affidabilità – l'ispezione SPI/AOI/Raggi X è tutt'altro che opzionale; è la pietra angolare della garanzia di qualità del ciclo di vita del prodotto. Lavorando in sinergia con l'Ispezione del Primo Articolo (FAI), i sistemi di Tracciabilità/MES e i metodi di test Boundary-Scan/JTAG, costruisce un sistema completo di garanzia della qualità che spazia dalla struttura fisica alla funzionalità elettrica, dalla prototipazione alla produzione di massa. Scegliere un partner come HILPCB, dotato di capacità di ispezione avanzate e rigorosi processi di gestione della qualità, è fondamentale per fornire con successo elettronica automobilistica ad alte prestazioni e alta affidabilità in un mercato competitivo. Il nostro servizio professionale di Assemblaggio Chiavi in Mano garantisce che la vostra visione di design sia perfettamente tradotta in prodotti finali affidabili.
