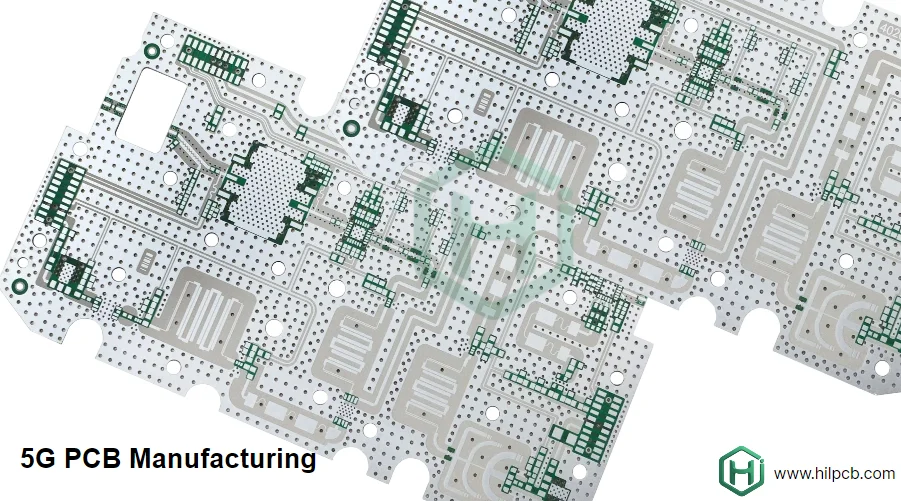

С эволюцией технологий связи от 5G к 6G рабочие частоты вошли в диапазон миллиметровых волн (mmWave) и даже субтерагерцовый (sub-THz) диапазон. Это ставит беспрецедентные задачи перед PCB, несущими радиочастотные фронтенды, обработку основной полосы частот и высокоскоростные межсоединения: более низкие потери при передаче, более строгий контроль импеданса и более сложная гетерогенная интеграция. В этом контексте традиционные методы тестирования с трудом удовлетворяют двойным требованиям точности и гибкости на этапах НИОКР, прототипирования и мелкосерийного производства. Технология Flying probe test (тестирование с летающими щупами), благодаря своим характеристикам отсутствия зажимных приспособлений и высокой точности, стала основным средством проверки электрических характеристик и целостности сигналов этих передовых коммуникационных PCB. Это не просто проверка целостности цепи, а ключевой инструмент для глубокого анализа S-параметров, локализации несоответствий импеданса и проверки сложных межсоединений, обеспечивающий необходимую гарантию успешной разработки схем mmWave.
Flying Probe Test против традиционных ICT/FCT: Баланс гибкости и точности
В области тестирования PCB внутрисхемное тестирование (ICT) и функциональное тестирование (FCT) являются основным выбором на этапе массового производства, полагаясь на дорогостоящие и требующие длительной разработки адаптеры типа «ложе гвоздей». Однако для прототипов плат 5G/6G с быстрой итерацией и малыми объемами эта модель оказывается неэффективной.
Основное преимущество Flying probe test заключается в его характеристике «без адаптера». Он использует несколько независимо перемещаемых щупов, которые под точным управлением программного обеспечения напрямую контактируют с контрольными точками, контактными площадками или выводами компонентов на PCB для выполнения электрических измерений. Этот метод дает несколько революционных преимуществ:
- Экстремальная гибкость: Изменение программы тестирования происходит намного быстрее и дешевле, чем перепроектирование и изготовление физического адаптера. Это критически важно для НИОКР высокочастотных схем, требующих частых изменений конструкции.
- Превосходная доступность: С увеличением плотности корпусов компонентов (таких как BGA, LGA) и разводки, сложность и стоимость пространства для резервирования контрольных точек ICT для каждой цепи резко возрастают. Летающие щупы могут напрямую зондировать крошечные контактные площадки или даже переходные отверстия (vias), решая проблемы тестируемости конструкций с высокой плотностью.
- Высокоточные измерения: Системы тестирования с летающими щупами могут интегрировать высокоточные измерительные приборы, такие как векторные анализаторы цепей (VNA), для прямого измерения S-параметров линий передачи, что трудно реализовать с помощью традиционного ICT.
В отличие от этого, решение на основе «ложа гвоздей» Fixture design (ICT/FCT), хотя и имеет абсолютное преимущество в скорости тестирования одной платы, требует огромных первоначальных вложений и обладает низкой гибкостью. При изменении конструкции весь адаптер может стать непригодным. Поэтому на разных этапах жизненного цикла продукта стратегия тестирования также должна иметь свои акценты: на этапах НИОКР и прототипирования приоритет отдается Flying probe test для глубокой проверки и отладки; после перехода к крупномасштабному производству переходят к кастомизированному Fixture design (ICT/FCT) для достижения максимальной эффективности тестирования. Кроме того, для сложных цифровых логических частей тестирование Boundary-Scan/JTAG может работать совместно с тестированием летающими щупами, обеспечивая полное покрытие цифровых интерфейсов и межсоединений между чипами.
Методология де-эмбеддинга: Границы применения TRL, LRM и SOLT в зондовом тестировании
В диапазоне mmWave любое тестовое оборудование (включая кабели, адаптеры и сами щупы) вносит неустранимые паразитные эффекты, искажающие реальные характеристики тестируемого устройства (DUT). Чтобы получить точные S-параметры DUT, необходимо использовать технологию «де-эмбеддинга» (De-embedding) для отделения влияния этих тестовых систем от результатов измерений. Точность Flying probe test в значительной степени зависит от точности выбранного метода де-эмбеддинга.
SOLT (Short-Open-Load-Thru): Это самый классический метод калибровки, основанный на наборе точно известных эталонов (короткое замыкание, холостой ход, нагрузка 50 Ом и перемычка). Его принцип прост, а применимость широка. Но реализация высококачественных плоских эталонов холостого хода (Open) и нагрузки (Load) на зондовой станции представляет собой сложную задачу, особенно в диапазоне mmWave, что ограничивает его применение в высокоточном тестировании на уровне пластины или PCB.
TRL (Thru-Reflect-Line): Калибровка TRL не зависит от идеального эталона нагрузки, а использует перемычку (Thru), эталон с высоким отражением (обычно холостой ход или короткое замыкание) и линию передачи известной длины (Line). Этот метод очень хорошо подходит для среды плоских линий передачи, таких как микрополосковые линии и копланарные волноводы, поэтому он стал предпочтительным выбором для высокочастотного Flying probe test. Он позволяет очень точно переместить плоскость отсчета к кончику щупа, тем самым точно извлекая характеристики каналов межсоединений на PCB.
LRM (Line-Reflect-Match): Как вариант TRL, LRM использует линию передачи, высокое отражение и согласованную нагрузку в качестве эталонов. В некоторых конкретных сценариях он имеет преимущества перед TRL.
Выбор метода зависит от частоты тестирования, типа подложки и доступных калибровочных элементов. Для высокочастотных PCB, требующих предельной точности, обычно специально проектируют калибровочные структуры TRL на PCB, чтобы обеспечить точность де-эмбеддинга.
Сравнение методов калибровки де-эмбеддинга
| Метод калибровки | Основное преимущество | Главная проблема | Применимость Flying Probe |
|---|---|---|---|
| SOLT | Высокая универсальность, отраслевой стандарт | Плоские эталоны (особенно Open/Load) не идеальны в диапазоне mmWave | Применим на средних/низких частотах, точность ограничена на высоких частотах |
| TRL | Чрезвычайно высокая точность в плоской среде, не требует идеальной нагрузки | Требует изготовления точных эталонов Line на подложке DUT | Лучший выбор для тестирования PCB mmWave |
| LRM | Вариант TRL, нечувствителен к длине Line | Требует высококачественного эталона согласованной нагрузки (Match) | Предпочтительное решение для конкретных сценариев применения |
Проектирование зондовой станции и оснастки: Контроль переходных эффектов и гарантия повторяемости измерений
Успешное измерение Flying probe test зависит не только от передового VNA и алгоритмов калибровки, но и от механической точности системы зондовой станции и качества «переходной структуры» (Transition), сформированной между щупом и контактной площадкой PCB.
Выбор щупа и переходные эффекты Для сигналов mmWave обычно используются микроволновые щупы в конфигурации GSG (Земля-Сигнал-Земля) или GSSG (Земля-Сигнал-Сигнал-Земля). Наконечники этих щупов точно спроектированы для имитации характеристического импеданса коаксиального кабеля (обычно 50 Ом), тем самым минимизируя отражения в точке контакта. Однако зона перехода от наконечника щупа к микрополосковой линии или копланарному волноводу PCB по-прежнему остается основным источником разрыва импеданса. Ключ к контролю этой зоны заключается в:
- Контроль давления щупа: Слишком слабое или слишком сильное давление повлияет на стабильность контакта и согласование импеданса. Современные системы летающих щупов имеют функцию управления давлением с замкнутым контуром, обеспечивая Repeatability (повторяемость) каждого контакта.
- Точность выравнивания: Щуп должен точно попадать в центр контактной площадки; любое смещение изменит распределение электромагнитного поля в переходной зоне, внося ошибки измерения.
- Проектирование контактных площадок: Тестируемость должна учитываться еще на этапе проектирования PCB, путем создания рисунка площадок, соответствующего конфигурации щупа, для реализации плавного перехода импеданса.
Контроль повторяемости Повторяемость измерений является основным показателем для оценки производительности системы тестирования. В Flying probe test это означает, что результаты должны быть очень согласованными после многократного поднятия и опускания щупа для проведения измерений. Это не только испытывает механическую стабильность зондовой станции, но и тесно связано с качеством изготовления самой PCB. Например, плоскостность и равномерность толщины финишного покрытия (такого как ENIG, ENEPIG) напрямую влияют на стабильность контактного сопротивления. Точно так же в процессе сборки SMT качество нанесения паяльной пасты и точность установки компонентов также будут влиять на конечные электрические характеристики контрольных точек.
Проверка согласованности S-параметров: Комплексное влияние полосы пропускания, смещения и температуры
Для систем связи 5G/6G пассивные межсоединения (такие как линии передачи, переходные отверстия, ответвители) и активные устройства (такие как усилители, переключатели) на PCB должны сохранять согласованные характеристики в широкой полосе пропускания, при различных рабочих смещениях и в широком диапазоне температур. Flying probe test предоставляет эффективный метод для проверки этих характеристик на уровне платы (on-board).
- Влияние полосы пропускания: Сигналы 5G/6G имеют чрезвычайно широкую полосу пропускания. Измерение S-параметров должно охватывать весь диапазон от низких частот до целевой рабочей частоты и даже гармоник более высокого порядка. Это требует, чтобы сама система тестирования (VNA, кабели, щупы) обладала достаточным Dynamic Range (динамическим диапазоном) и полосой пропускания.
- Интеграция цепей смещения: При тестировании активных устройств необходимо подавать на них смещение постоянного тока, не нарушая путь радиочастотного сигнала. Обычно это реализуется путем интеграции тройника смещения (Bias Tee). В настройке тестирования с летающими щупами чистый ввод цепи смещения в путь щупа является технической деталью, требующей тщательного проектирования.
- Влияние температуры: Диэлектрическая проницаемость (Dk) и тангенс угла диэлектрических потерь (Df) материалов PCB изменяются с температурой, что напрямую влияет на импеданс и потери линий передачи. Для высокоскоростных PCB, развертываемых в таких средах, как наружные базовые станции, критически важно проводить тестирование S-параметров при высоких и низких температурах. Это обычно требует объединения зондовой станции с термостоликом (Thermal Chuck) или климатической камерой для имитации реальной рабочей среды.
Панель показателей производительности PCB миллиметрового диапазона
Вносимые потери (S21)
-1.5 дБ @ 40 ГГц
Целевое значение: < -1.8 дБ
Обратные потери (S11)
-25 дБ @ 40 ГГц
Целевое значение: < -20 дБ
Импеданс TDR
50.2 Ом ± 1.5%
Целевое значение: 50 Ом ± 2%
Сочетание оптического и электрического тестирования: Синергия AOI/X-Ray и Flying Probe
Высококачественный продукт PCB опирается на многомерную систему гарантий. Тестирование с летающими щупами (Flying probe test) отлично выявляет отклонения в электрических характеристиках, но не может определить их физические причины. Поэтому его необходимо сочетать с технологиями оптического и рентгеновского контроля для формирования полного замкнутого цикла контроля качества.
- Инспекция SPI/AOI/X-Ray играет роль «часового» в производственном процессе. SPI (инспекция паяльной пасты) гарантирует качество «сырья» для пайки; AOI (автоматическая оптическая инспекция) проверяет после Сборки SMT наличие ошибок, пропусков, перевернутых компонентов и внешний вид паяных соединений; X-Ray (рентген) просвечивает компоненты для проверки скрытых дефектов, таких как пустоты и перемычки в паяных соединениях под BGA, QFN и т.д.
Ценность этой стратегии синергии заключается в том, что когда Тестирование с летающими щупами сообщает об обрыве цепи, изображение AOI может показать, что компонент в этом месте отсутствует или имеет дефект пайки. Когда тестирование с летающими щупами обнаруживает короткое замыкание между соседними выводами, изображение X-Ray может выявить, что причиной является шарик припоя или перемычка под BGA. Такая быстрая корреляция между электрическим явлением и физическим дефектом значительно сокращает цикл диагностики неисправностей и улучшения технологического процесса. Будь то сложная Сборка SMT или традиционная Пайка THT/в отверстия, интеграция этих средств контроля необходима для обеспечения высокой надежности конечного продукта. Производственный процесс HILPCB глубоко интегрирует Инспекцию SPI/AOI/X-Ray, обеспечивая прочную основу качества для последующего электрического тестирования.
Локализация и устранение сбоев согласования: От S-параметров к физическим первопричинам
Когда результаты измерения S-параметров при Тестировании с летающими щупами не соответствуют проектным показателям, настоящая проблема только начинается: как быстро найти первопричину? Это требует мощных аналитических способностей для связывания данных измерений с физической структурой.
Инструменты анализа данных
- Диаграмма Смита (Smith Chart): Это «стетоскоп» для ВЧ-инженеров. Наблюдая за траекторией параметра S11 на диаграмме Смита, можно интуитивно определить, является ли рассогласование импеданса емкостным или индуктивным, и тем самым сделать вывод о возможных физических причинах (например, переходное отверстие вносит дополнительную индуктивность, контактная площадка вносит дополнительную емкость).
- Рефлектометрия во временной области (TDR): Путем обратного преобразования Фурье данных S11 из частотной области можно получить результаты TDR, которые, подобно радару, отображают изменения импеданса в каждой точке пути передачи сигнала. Если в каком-то месте происходит резкое изменение импеданса, на волновой форме TDR четко отобразится пик или впадина, положение которых прямо соответствует точке неисправности на физическом канале, такой как разъем, переходное отверстие (Via) или дефектное паяное соединение.
Отслеживание первопричин и исправление Как только приблизительное физическое местоположение неисправности определено с помощью TDR, можно объединить проектные файлы и физический осмотр для определения коренной причины.
- Проблемы проектирования: Ошибка в расчете ширины линии передачи, неправильное проектирование переходных отверстий (например, отсутствие заземляющих переходных отверстий), разрыв опорной плоскости и т.д.
- Производственные отклонения: Чрезмерное или недостаточное травление дорожек, приводящее к изменению ширины линии, неравномерная толщина диэлектрического слоя в процессе прессования и т.д. Эти проблемы особенно критичны для PCB Rogers, использующих специальные материалы.
- Дефекты сборки: Плохая пайка, например, холодная пайка, приводящая к увеличению потерь, или избыток припоя, изменяющий емкость контактной площадки. Будь то Сборка SMT или Пайка THT/в отверстия, контроль процесса имеет решающее значение.
HILPCB не только предоставляет передовые услуги тестирования, но и наша команда инженеров может помочь клиентам провести глубокий анализ неисправностей, предоставляя всесторонние предложения по исправлению, от оптимизации конструкции до корректировки технологического процесса, гарантируя, что ваш проект сборки прототипов сможет быстро пройти итерации и достичь успеха.
Ключевые моменты исправления сбоев согласования
- Решения на основе данных: Полностью используйте TDR и диаграмму Смита для точного позиционирования, избегая слепых догадок.
- Синергия проектирования и производства: Тесно взаимодействуйте с производителем PCB (таким как HILPCB), чтобы подтвердить, находятся ли производственные допуски в пределах проектных допусков.
- Внимание к переходным структурам: В приоритетном порядке проверяйте все места, где возможно изменение импеданса, такие как разъемы, переходные отверстия, контактные площадки щупов и т.д.
- Итеративная проверка малыми шагами: После внедрения исправлений немедленно проведите проверку с помощью нового цикла Тестирования с летающими щупами для формирования быстрого замкнутого цикла.
Заключение
На волне стремительного развития технологий связи 5G/6G печатная плата (PCB) превратилась из простого носителя компонентов в ключевой фактор, определяющий производительность системы. Тестирование с летающими щупами (Flying probe test), благодаря своей непревзойденной гибкости и высокой точности, стало мощным оружием для решения проблем миллиметрового диапазона и межсоединений с низкими потерями. Это не только основной инструмент для проверки конструкции, отладки прототипов и обеспечения качества мелкосерийного производства, но и мост, соединяющий проектирование, производство и сборку.
Успешная стратегия тестирования требует органичного сочетания Тестирования с летающими щупами со средствами контроля процесса, такими как Инспекция SPI/AOI/X-Ray, а также Периферийное сканирование/JTAG и Проектирование тестовой оснастки (ICT/FCT) на этапе массового производства. Благодаря точной калибровке де-эмбеддинга (de-embedding), строгому контролю переходных эффектов тестовой системы и глубокой интерпретации данных S-параметров, мы можем проследить проблемы электрических характеристик до их физических первопричин, тем самым обеспечивая эффективную итерацию и оптимизацию продукции. HILPCB стремится предоставлять комплексное решение от производства высокочастотных PCB до прецизионной сборки и глубокой проверки тестированием, чтобы вместе с вами решать задачи будущих технологий связи и обеспечивать идеальную реализацию ваших инновационных проектов.
Часто задаваемые вопросы
Почему flying probe особенно полезен для прототипов 5G/6G?
Потому что он не требует специальной оснастки, быстро перенастраивается программно и может дотягиваться до очень плотных площадок и via, что идеально для частых итераций.
Ограничивается ли flying probe только поиском обрывов и коротких замыканий?
Нет. В связке с VNA и TDR он может участвовать и в проверке импеданса, вносимых потерь, обратных потерь и других важных электрических характеристик.
Какие дефекты чаще всего проявляются на mmWave PCB?
Обычно это неоднородности на via и разъемах, геометрические отклонения после сборки, чрезмерные потери и рассогласование импеданса, ухудшающее отражения.
Может ли flying probe заменить AOI, X-ray или ICT/FCT?
Не полностью. Он лучше работает как ранний инструмент электрической валидации, тогда как AOI и рентген выявляют физические дефекты, а ICT/FCT сильнее на стадии серийного выпуска.
